Bosch EDC17C08, C47, C53, C55, C57, C60, C73, C83 и ME17.9.x (Toyota, Hyundai, Kia, Isuzu, Suzuki): свързвания

Схеми на свързване за блоковете Bosch, монтирани на азиатските марки и на приложенията, споделени с PSA: Toyota, Hyundai, Kia, Isuzu, Suzuki, Kubota, Mahindra и JMC. Няколко от позициите предвиждат и свързване BSL за boot mode.

Процедура

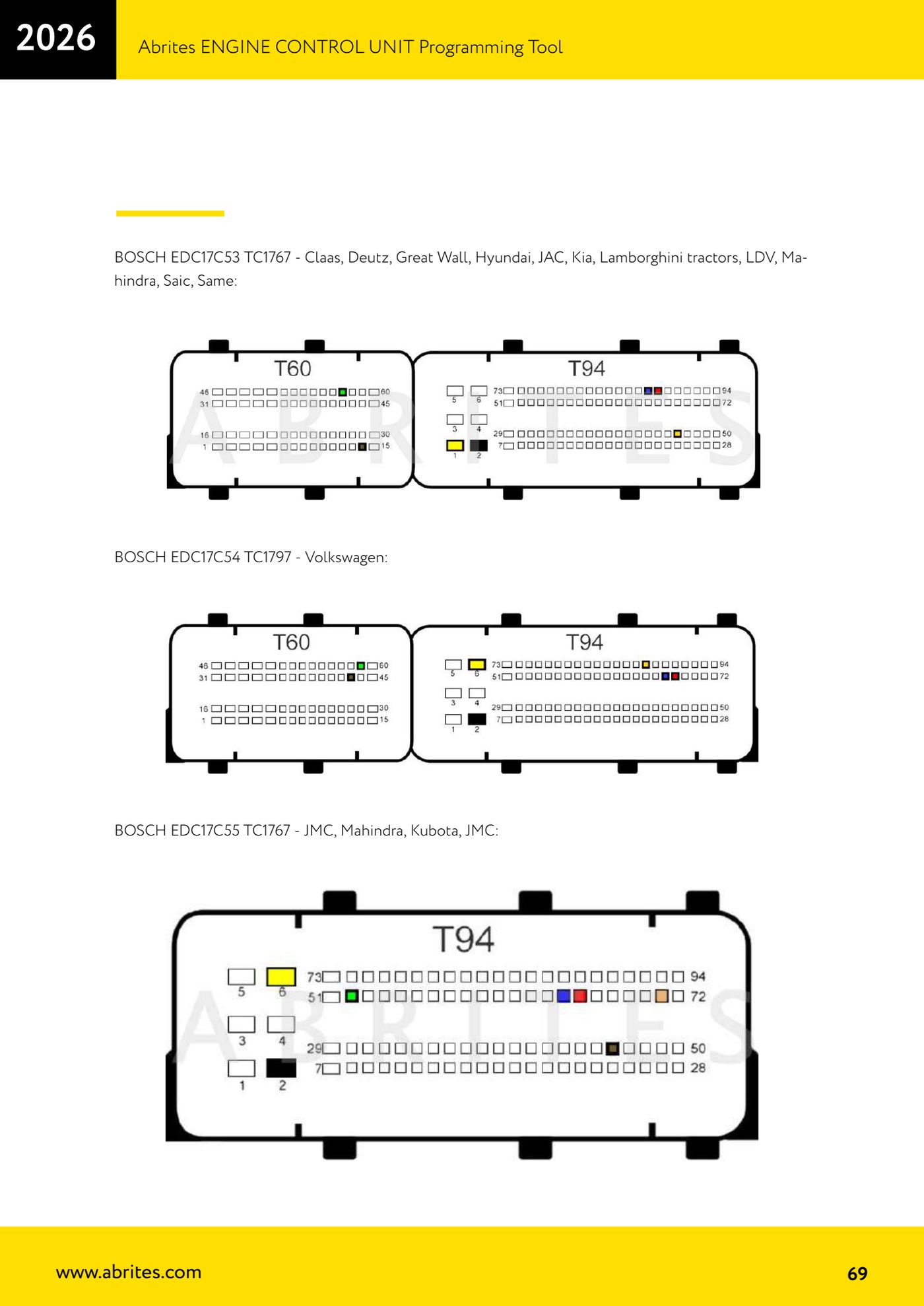

1. Определи обозначението от етикета: EDC17C08 TC1766 (Hyundai, Kia), EDC17C47 TC1782 (Toyota), EDC17C53 TC1767 (Hyundai, Kia, Claas, Deutz, Great Wall, JAC, Mahindra, Same и други), EDC17C55 TC1767 (JMC, Mahindra, Kubota), EDC17C57 TC1793 (Hyundai, Kia, Mercedes-Benz), EDC17C60 TC1793 (Citroen, Peugeot, Toyota), EDC17C73 TC1793 (Toyota), EDC17C83 TC1793 (Isuzu); при бензиновите — ME17.9.11 TC1762 (Hyundai, Kia), ME17.9.52 TC1782 (Toyota, Citroen, Peugeot), ME17.9.61 и ME17.9.64 TC1724 (Suzuki).

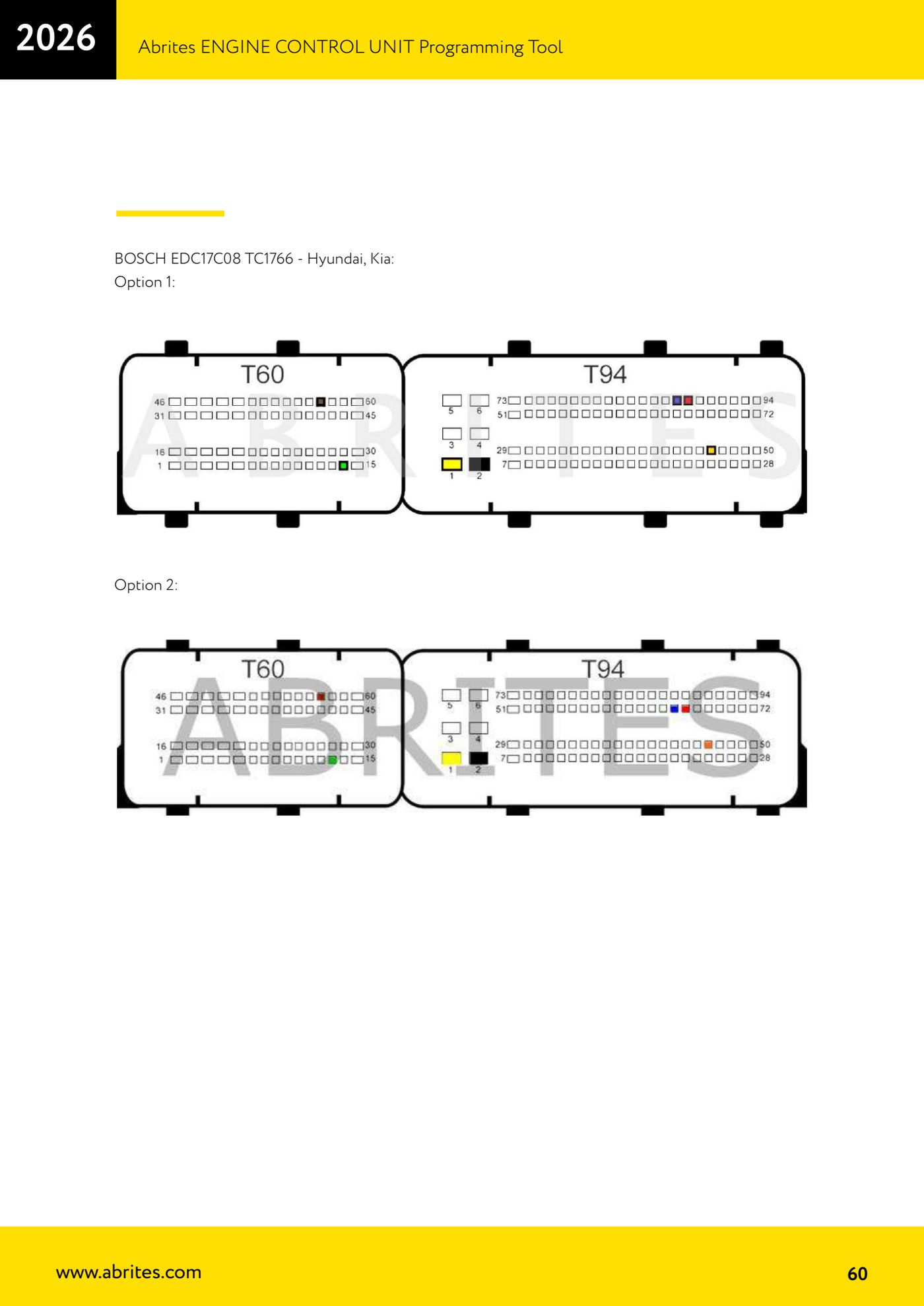

2. За EDC17C08 сравни платката с чертежите Option 1 и Option 2 и избери съответната схема.

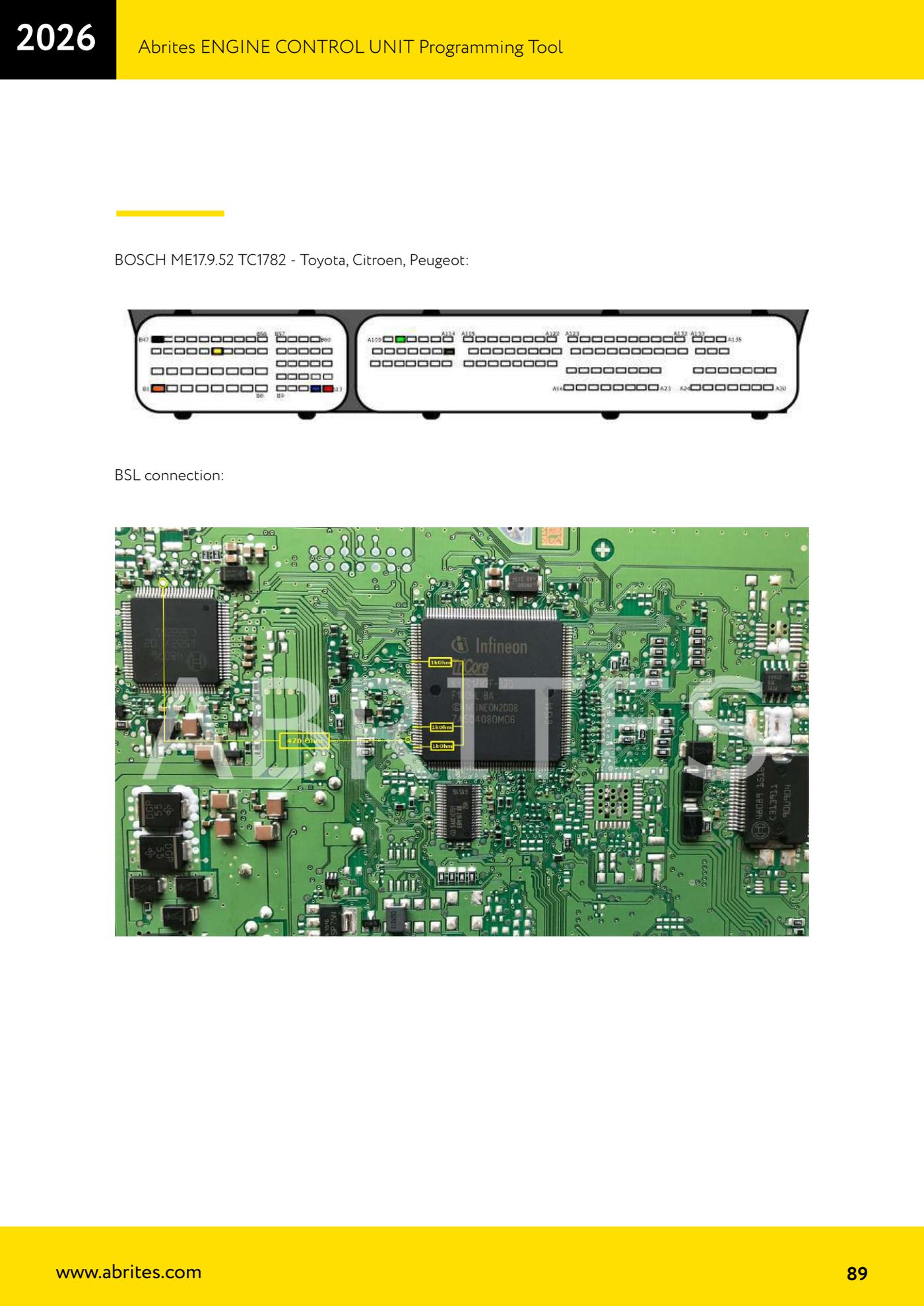

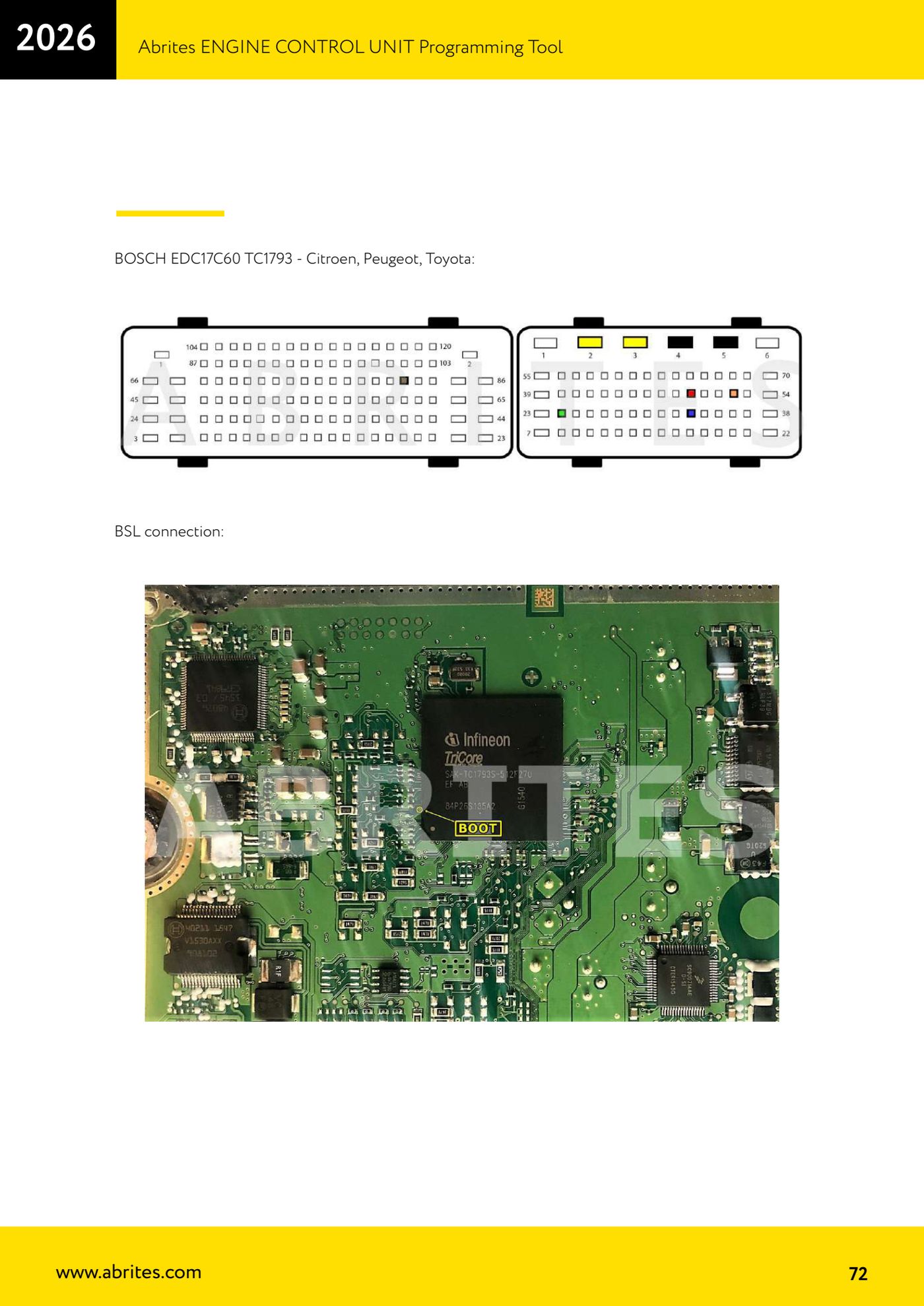

3. Отвори страницата на позицията и провери за наличие на секцията "BSL connection": предвидена е за EDC17C60, EDC17C73 и ME17.9.52.
4. Подготви окабеляването според чертежа, спазвайки номерацията на пиновете и цветовете на проводниците.
5. Добави свързването BSL, ако работиш в boot mode, след което провери окабеляването при незахранен блок.
6. Захрани ECU на стенда, свържи AVDI и стартирай четенето от софтуера.
7. Запиши прочетения файл в оригинал и го запази преди всеки запис.

Екрани за справка
