ABPROG ZN030: съдържание на комплекта, свързване към AVDI и стартиране на софтуера Classic

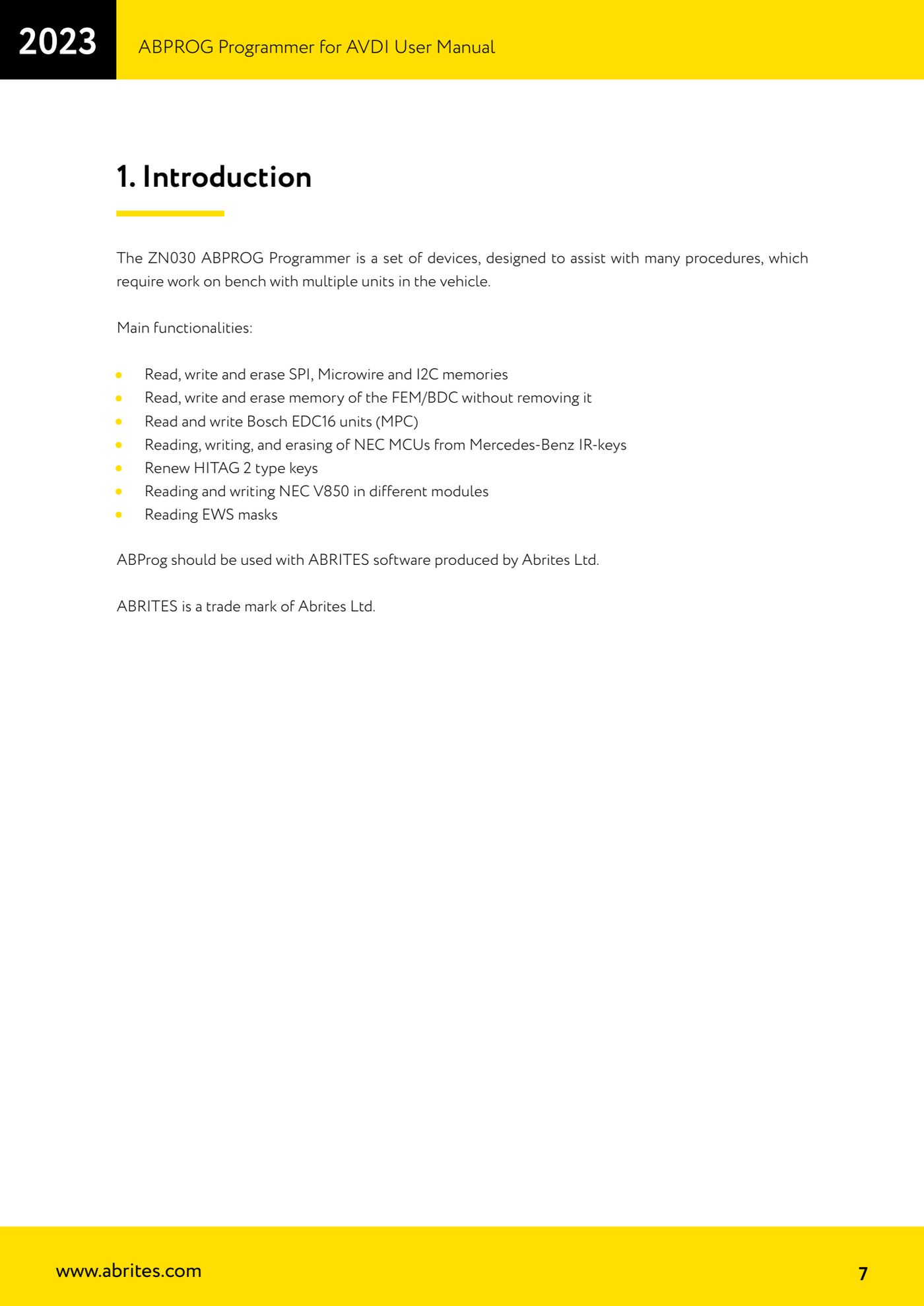

ZN030 ABPROG е комплектът за програмиране на стенд към AVDI: служи за четене, запис и изтриване на памети SPI, Microwire и I2C, памети на FEM/BDC без демонтаж, блокове за управление Bosch EDC16 (MPC), NEC на инфрачервените ключове Mercedes-Benz, NEC V850 на различни модули, маски EWS и обновяване на ключове HITAG 2. Това ръководство обяснява какво има в куфара, как се свързва и как се отваря софтуерът.

Процедура

1. Провери съдържанието на комплекта ZN030: програматор ZN045, адаптер ZN031 ABPROG EEPROM/BCM (SPI, Microwire, I2C), адаптер ZN033 NEC MCU (инфрачервени ключове Mercedes-Benz), панелка ZN035 ABPROG eeprom socket (8-пинови памети), удължител CB101 и мъжки конектор DB25.
2. Свържи нужния ти адаптер (ZN031, ZN033, ZN035 или допълнителен адаптер) към женския DB-25 конектор на програматора ZN045.
3. Включи мъжката страна DB-15 на ZN045 в женския DB-15 конектор на AVDI. Ако ти трябва повече място за работа на стенда, използвай удължителя CB101 между ABPROG и интерфейса.
4. Свържи AVDI към компютъра по USB и изчакай USB драйверите на интерфейса да бъдат разпознати.

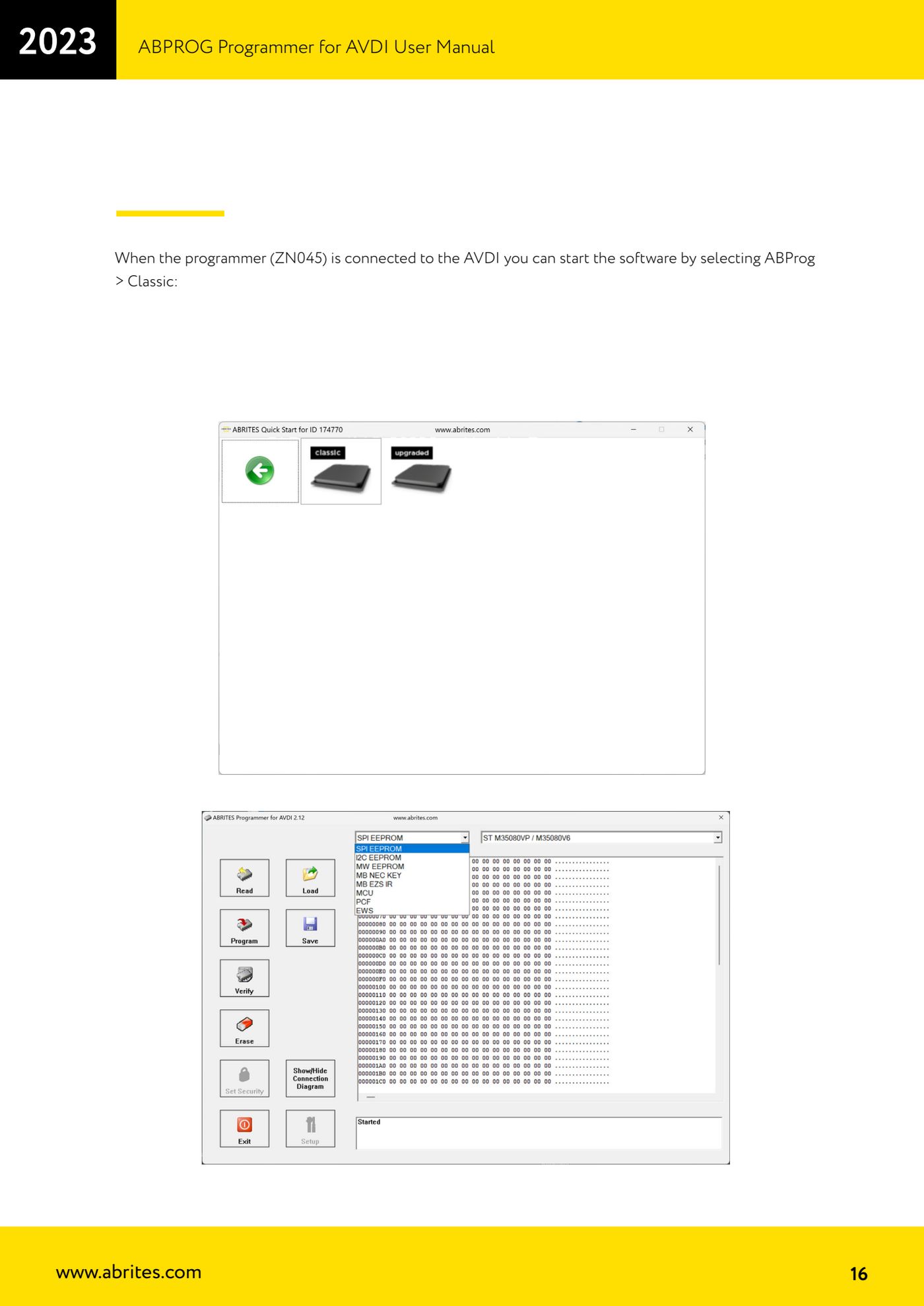

5. С вече свързан към AVDI програматор ZN045 стартирай софтуера, като избереш "ABProg" > "Classic".
6. В основния екран избери от падащото меню типа памет или устройство, по което трябва да работиш ("EEPROM", "PCF", "MB NEC KEY", "MCU", "EWS"), и продължи с четене, запис или изтриване.
7. Имай предвид, че съществуват две версии на софтуера ABProg - Classic и Upgraded: много от новите и предстоящите функции са само във версията Upgraded.

Екрани за справка
