Точки за запояване по платките на ключовете за ZN046 и списък с поддържани ключове за обновяване

Strumenti Интерфейс Класически Хардуер / Свързване Средно ⏱ 15-30 min 7 стъпки

Практична справка за обновяване на ключове със ZN046: къде се запояват проводниците на различните платки и кои ключове са добавени в поддържания списък. Използвай я, преди да пипнеш поялника върху ключа на клиента.

Необходими лицензи

  • —

Хардуер / кабели

  • ZN046
  • ZN045
  • AVDI
⚠ ВниманиеАко в софтуера липсва схемата на окабеляване за твоя ключ, не опитвай наслуки: изпрати имейл на support@abrites.com с ID на твоя AVDI и снимка на ключа заедно с продуктовата му версия.

Процедура

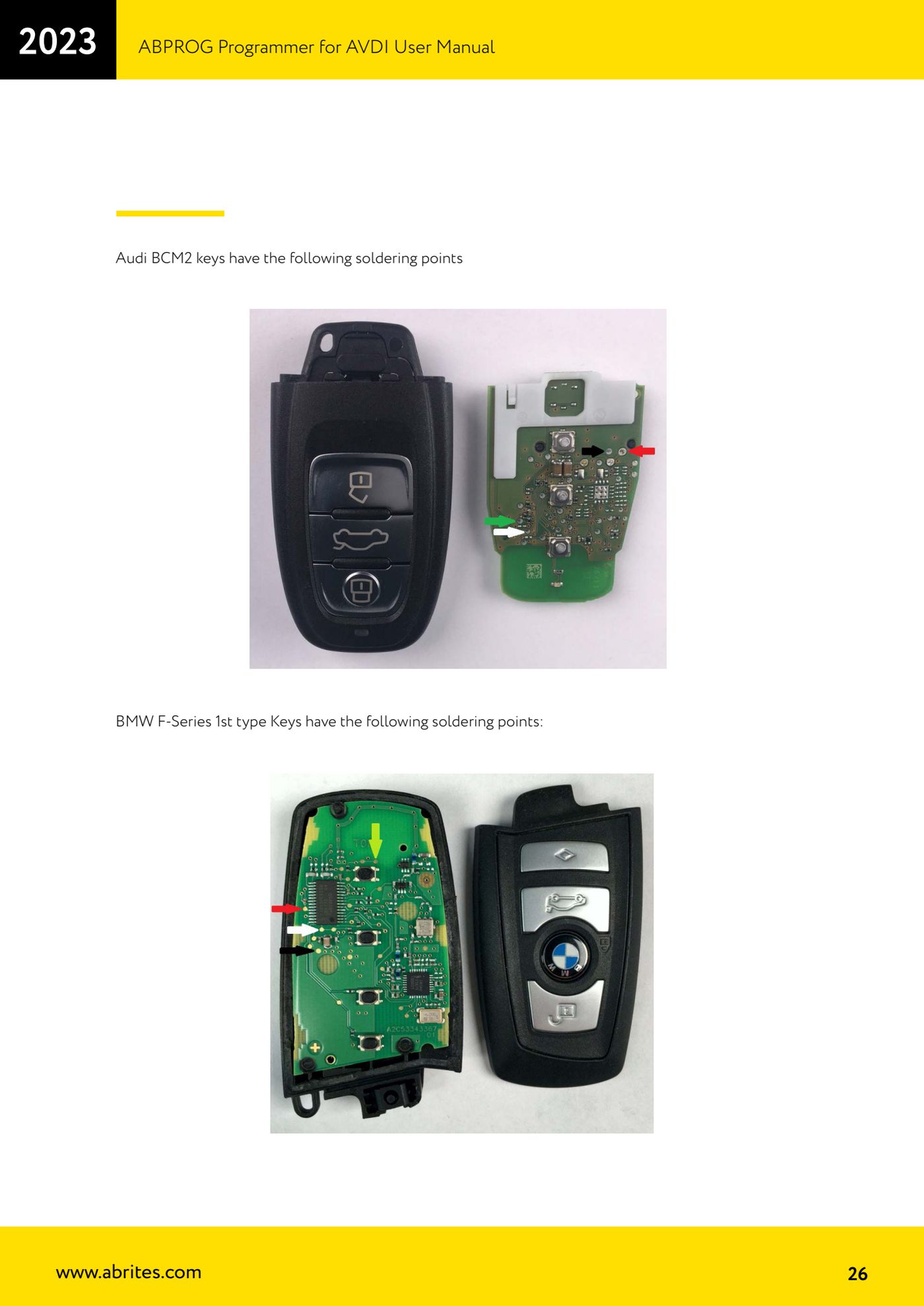

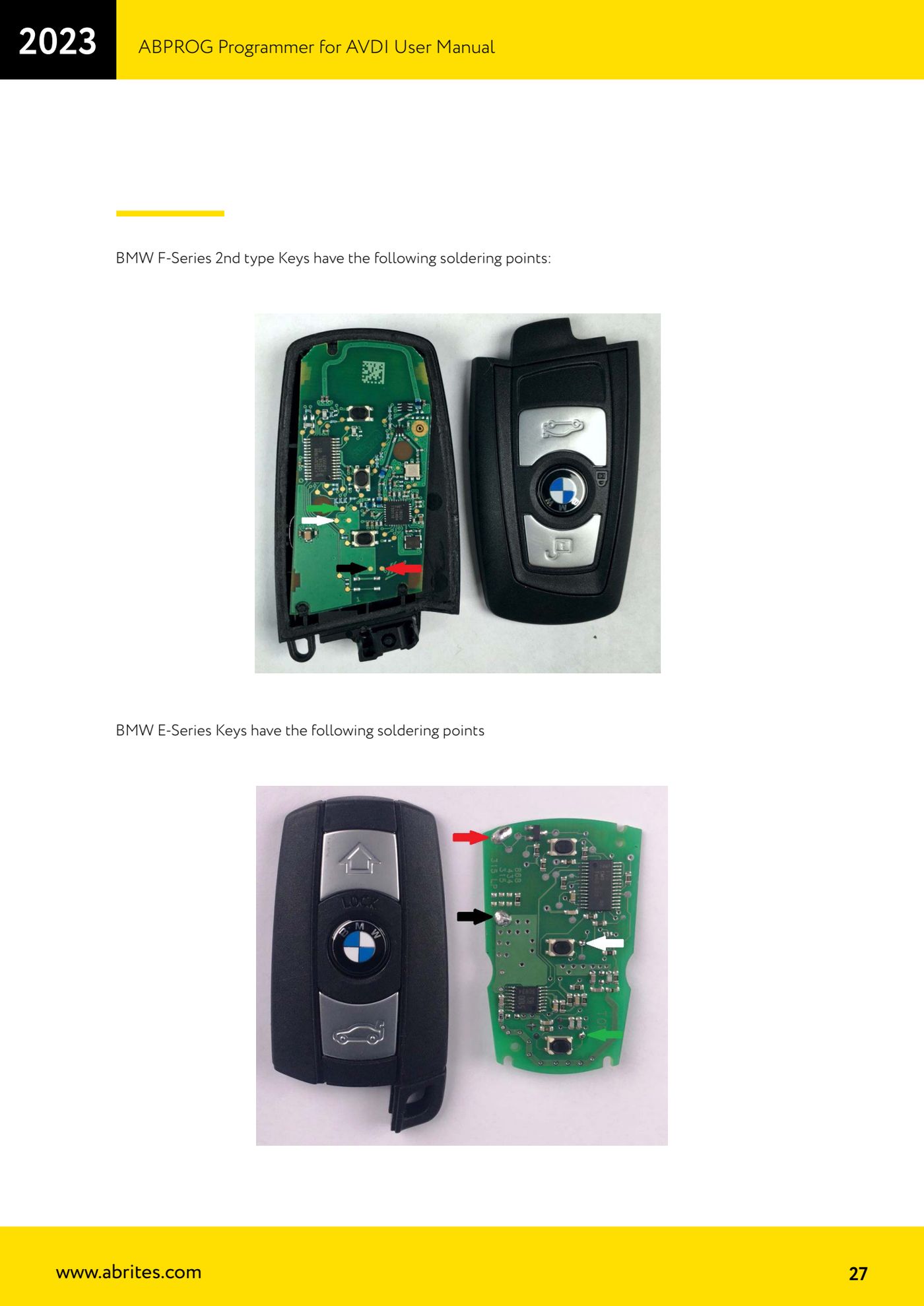

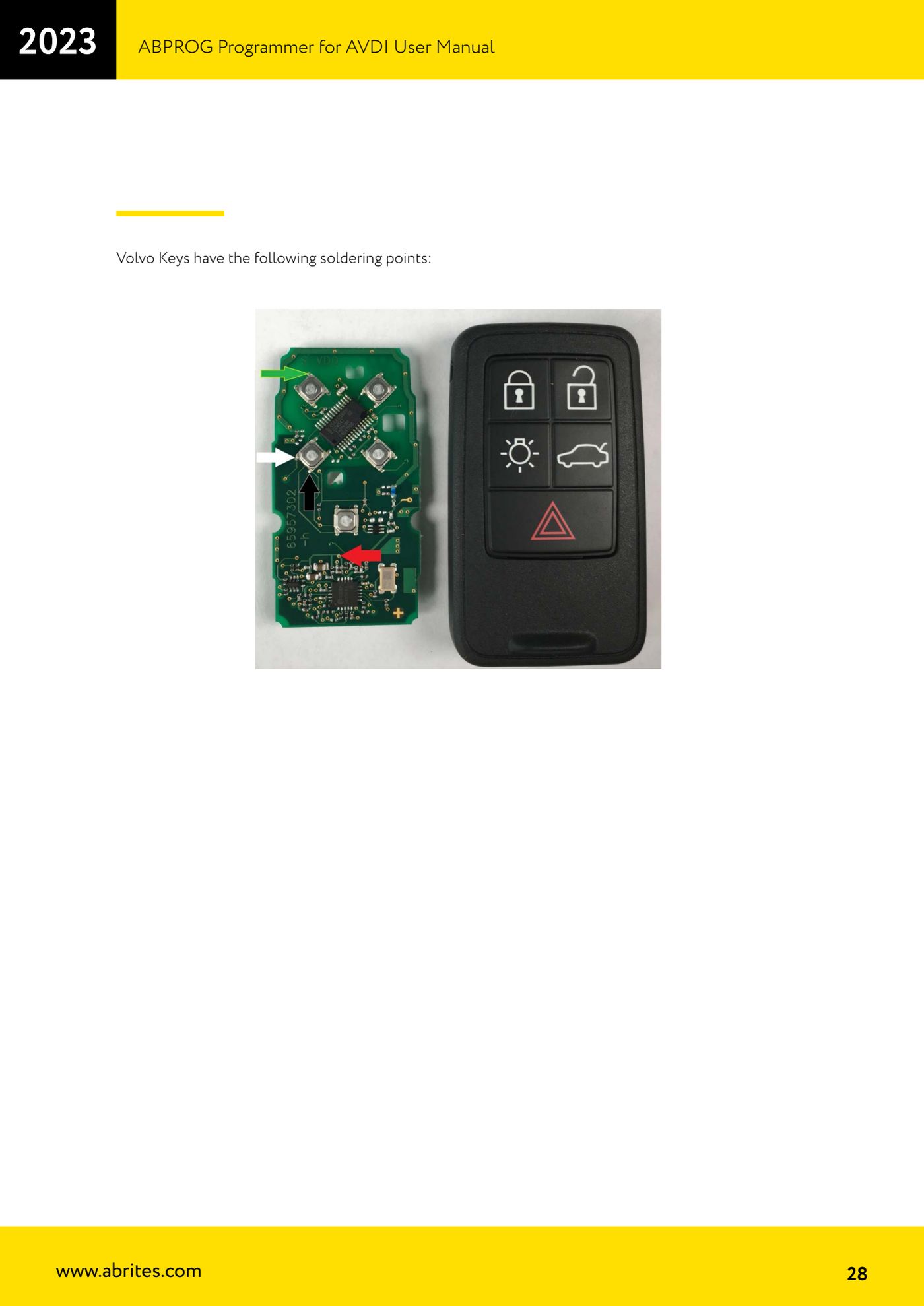

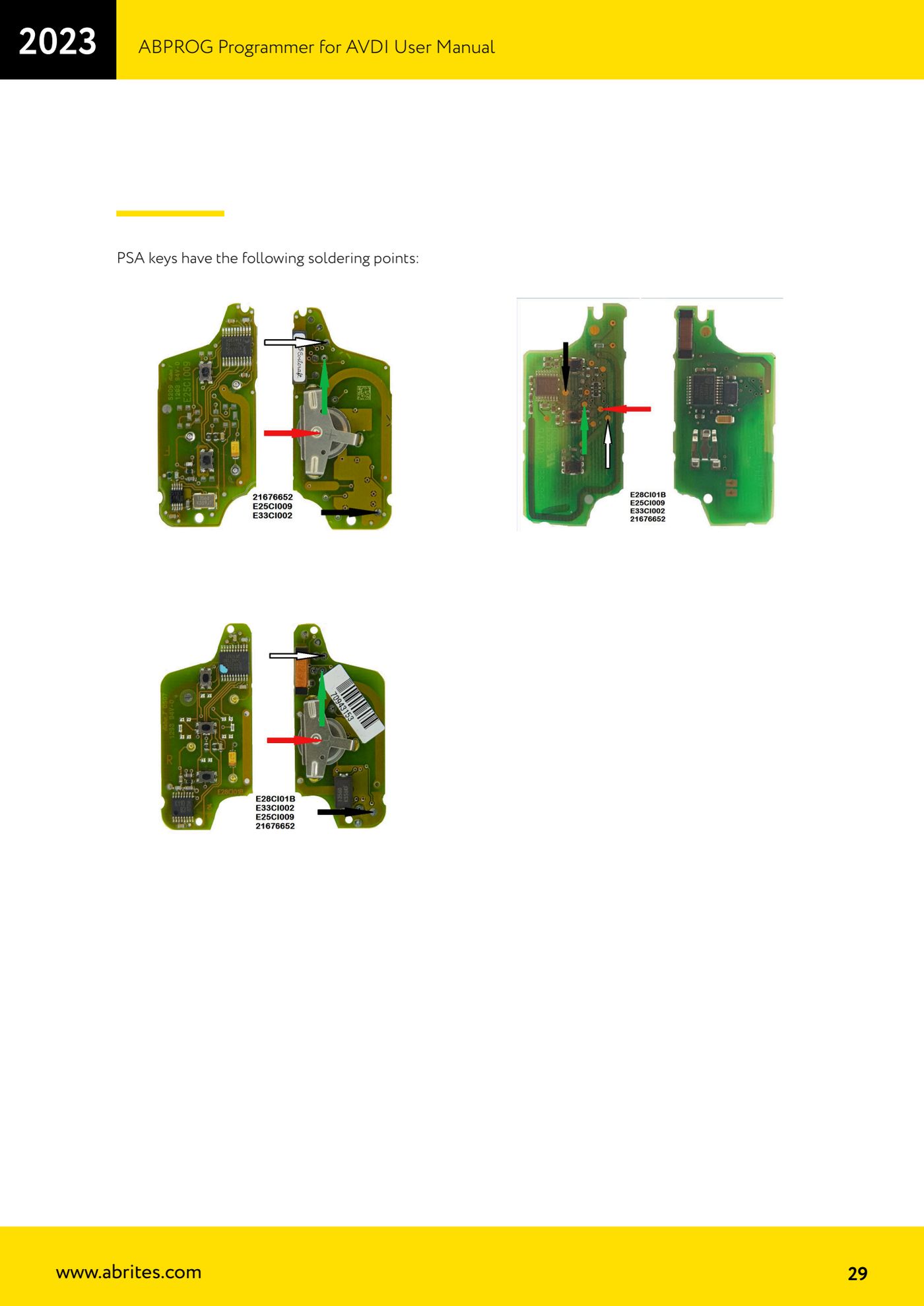

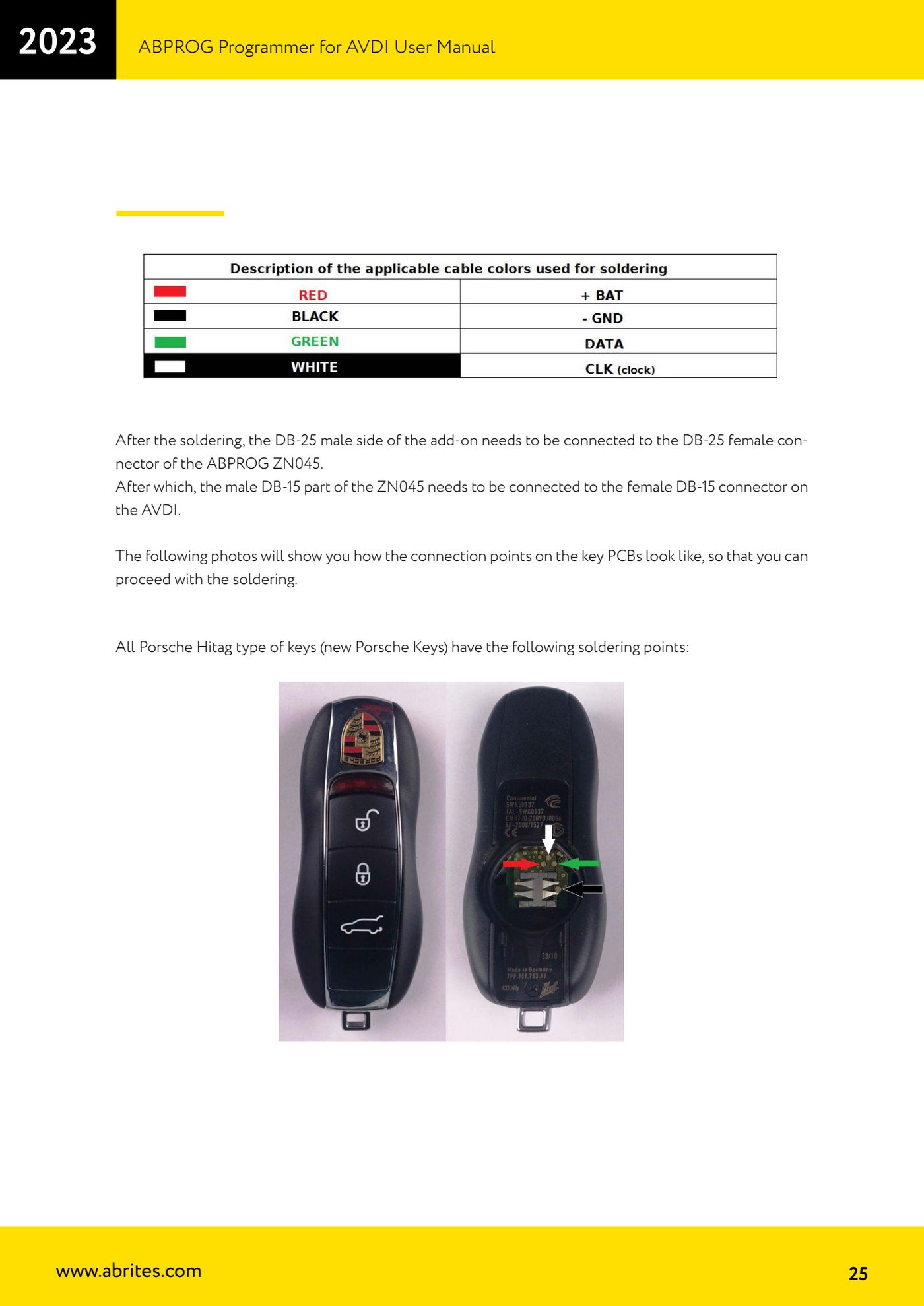

  1. Идентифицирай фамилията на ключа: ръководството дава снимки на контактните точки за ключовете Porsche HITAG от нов тип, ключовете Audi BCM2, BMW F-Series 1-ви тип, BMW F-Series 2-ри тип, BMW E-Series, ключовете Volvo и ключовете PSA.

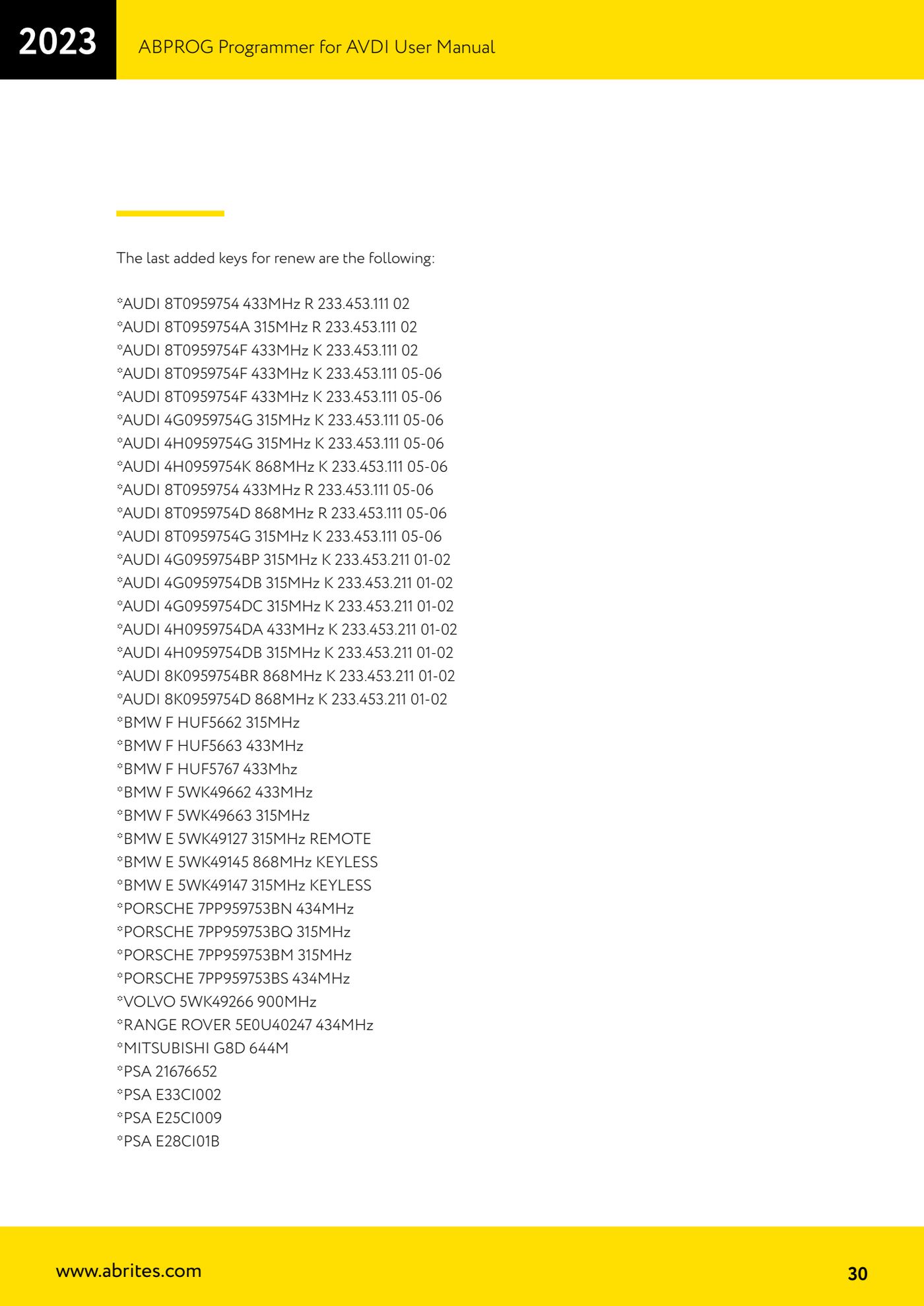

  2. Сравни кода на ключа с поддържания списък. Audi: 8T0959754 433MHz, 8T0959754A 315MHz, 8T0959754F 433MHz, 4G0959754G 315MHz, 4H0959754G 315MHz, 4H0959754K 868MHz, 8T0959754D 868MHz, 8T0959754G 315MHz, 4G0959754BP/DB/DC 315MHz, 4H0959754DA 433MHz, 4H0959754DB 315MHz, 8K0959754BR 868MHz, 8K0959754D 868MHz.
  3. BMW: F HUF5662 315MHz, F HUF5663 433MHz, F HUF5767 433MHz, F 5WK49662 433MHz, F 5WK49663 315MHz, E 5WK49127 315MHz Remote, E 5WK49145 868MHz Keyless, E 5WK49147 315MHz Keyless.
  4. Други марки: Porsche 7PP959753BN 434MHz, 7PP959753BQ 315MHz, 7PP959753BM 315MHz, 7PP959753BS 434MHz; Volvo 5WK49266 900MHz; Range Rover 5E0U40247 434MHz; Mitsubishi G8D 644M; PSA 21676652, E33CI002, E25CI009, E28CI01B; Chrysler/Jeep/Dodge KOBOTO4A.
  5. Групата GM: Buick 13500224 (13584825) 315MHz и 13500225 (13584825) 315MHz, Opel Astra J/Insignia 13500234 433MHz с 3 бутона, Chevrolet 13500319 (13584829) 315MHz с 5 бутона, 13575163 433MHz с 2 бутона, 13575175 433MHz с 3 бутона, 13500221 315MHz, GM Keyless 433MHz с 5 бутона, Cadillac NBG009768T 315MHz с 5 бутона Keyless.
  6. Запои проводниците на посочените точки за твоя модел, провери с мултицет да няма мостове между съседни пътечки, после свържи ZN046 към ZN045 и ZN045 към AVDI.
  7. Пример за правилно запоена платка е тази на ключа BMW F-Series HUF, показана на страница 32 от ръководството: използвай я като визуален еталон за качеството на запояването.

Екрани за справка

Точки за запояване по платките на ключовете за ZN046 и списък с поддържани ключове за обновяване — 1Точки за запояване по платките на ключовете за ZN046 и списък с поддържани ключове за обновяване — 2Точки за запояване по платките на ключовете за ZN046 и списък с поддържани ключове за обновяване — 3Точки за запояване по платките на ключовете за ZN046 и списък с поддържани ключове за обновяване — 4Точки за запояване по платките на ключовете за ZN046 и списък с поддържани ключове за обновяване — 5Точки за запояване по платките на ключовете за ZN046 и списък с поддържани ключове за обновяване — 6
Източник: Manuale ABPROG (programmatore), cap. 6 (p.25-32) · ⏱ ориентировъчно време 15-30 min
