Инфрачервени ключове Mercedes-Benz: четене на SSID, изтриване и програмиране на NEC със ZN032 / ZN033

С NEC адаптерите на ABPROG можеш да четеш, изтриваш и препрограмираш микроконтролерите NEC на инфрачервените ключове Mercedes-Benz, например за да направиш употребяван ключ девствен. ZN033 изисква NEC да бъде запоен на адаптера, ZN032 има панелка и не изисква запояване.

Процедура

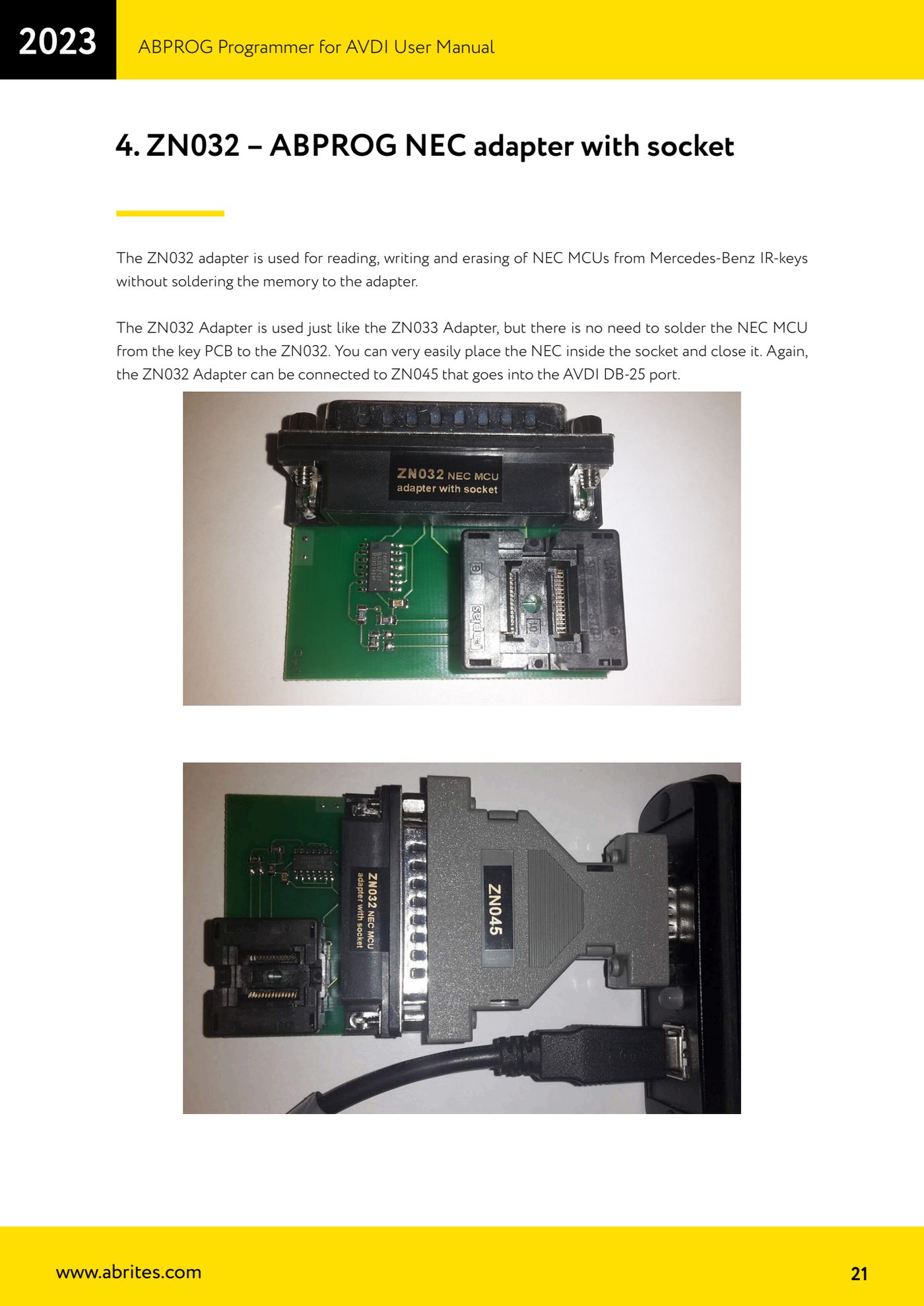

1. Разглоби платката на инфрачервения ключ и извади микроконтролера NEC: със ZN032 го поставяш в панелката и затваряш капака, със ZN033 трябва да го запоиш на адаптера.

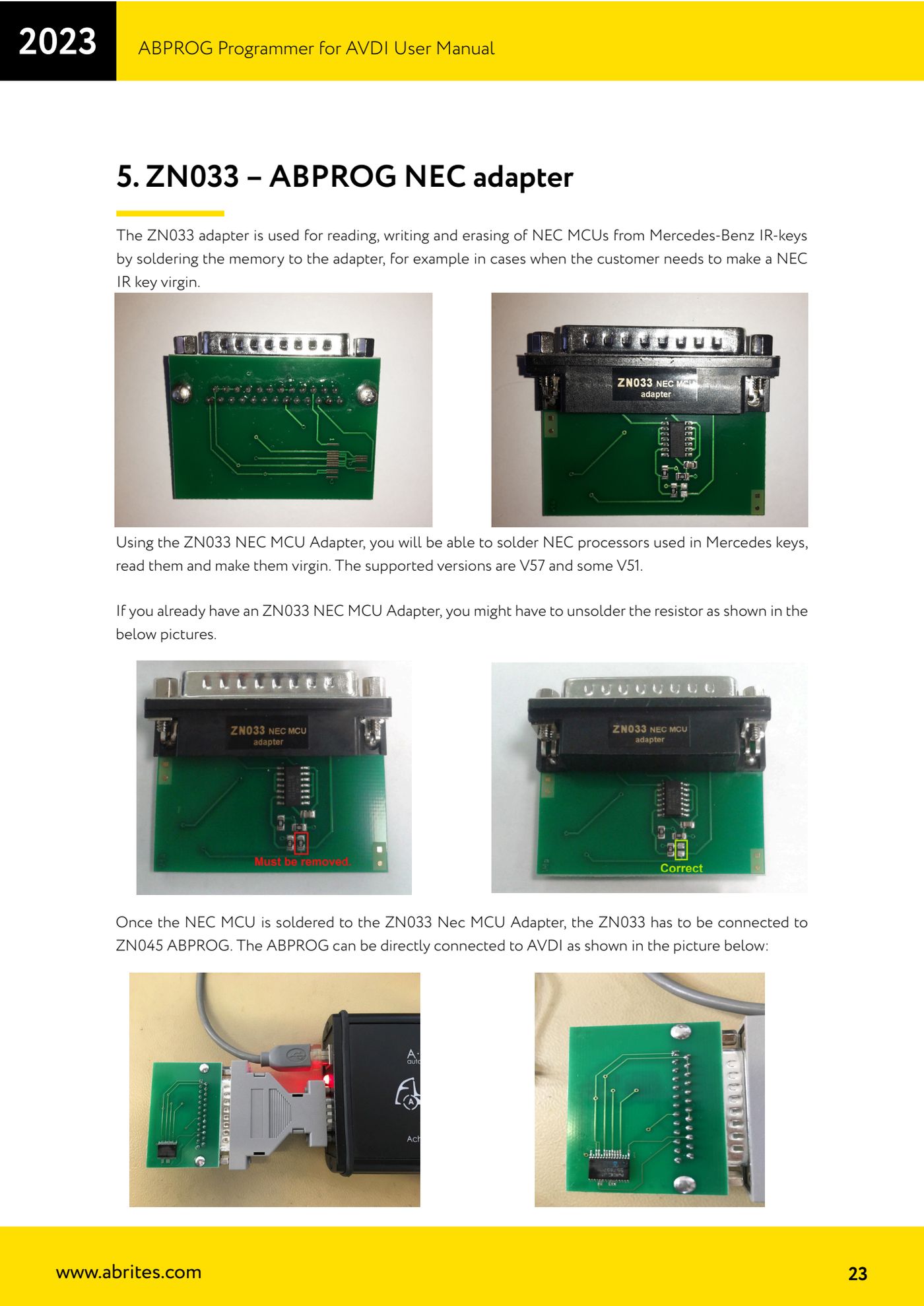

2. Ако използваш ZN033, който вече притежаваш, провери наличието на резистора, посочен в ръководството на страница 23, и го разпои, ако е необходимо.
3. Свържи NEC адаптера (ZN032 или ZN033) към DB-25 на ZN045 и ZN045 към DB-15 на AVDI.

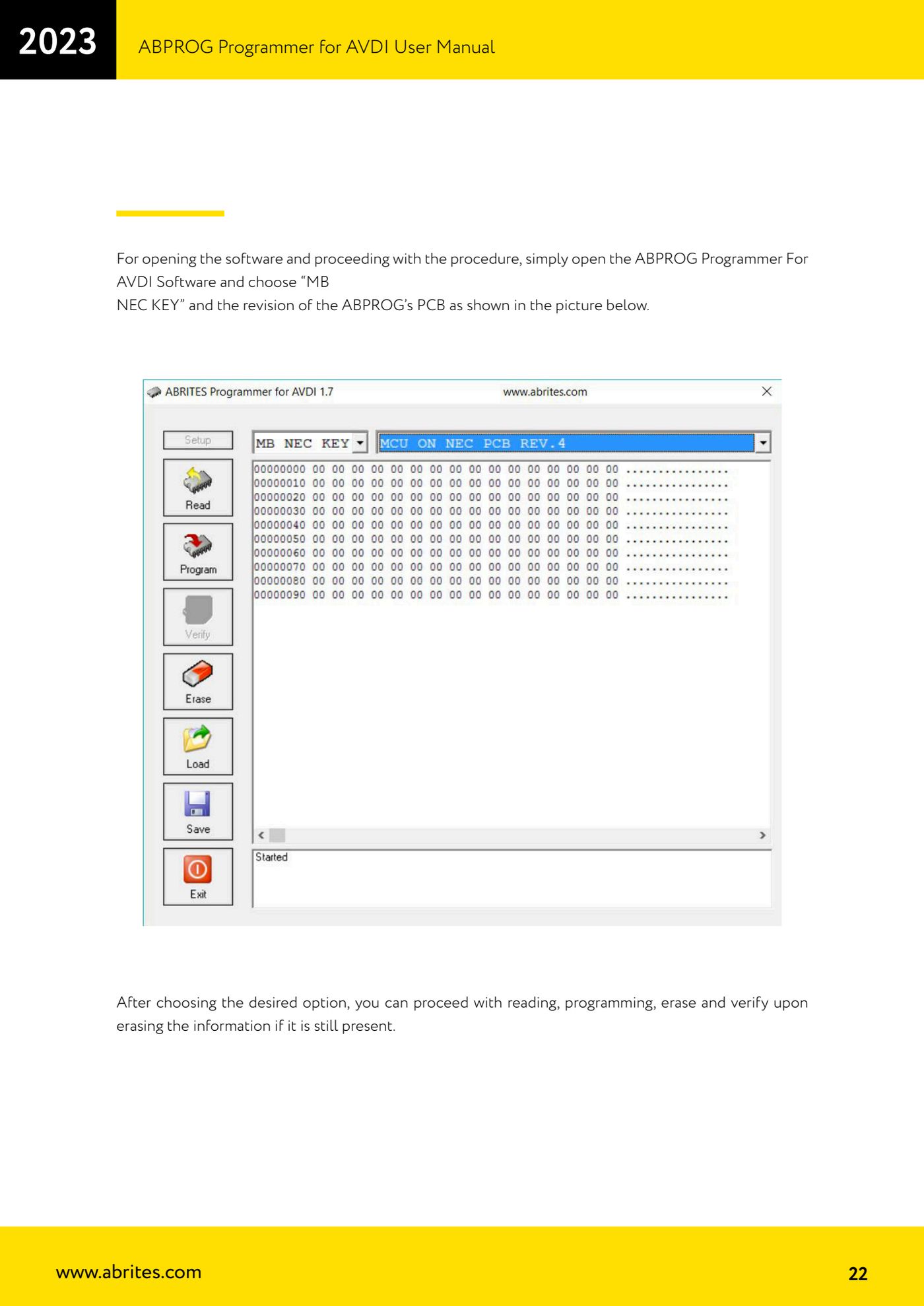

4. Стартирай софтуера "ABPROG Programmer For AVDI" и избери от падащото меню "MB NEC KEY", после посочи ревизията на платката на твоя ABPROG, както е показано на страница 22.

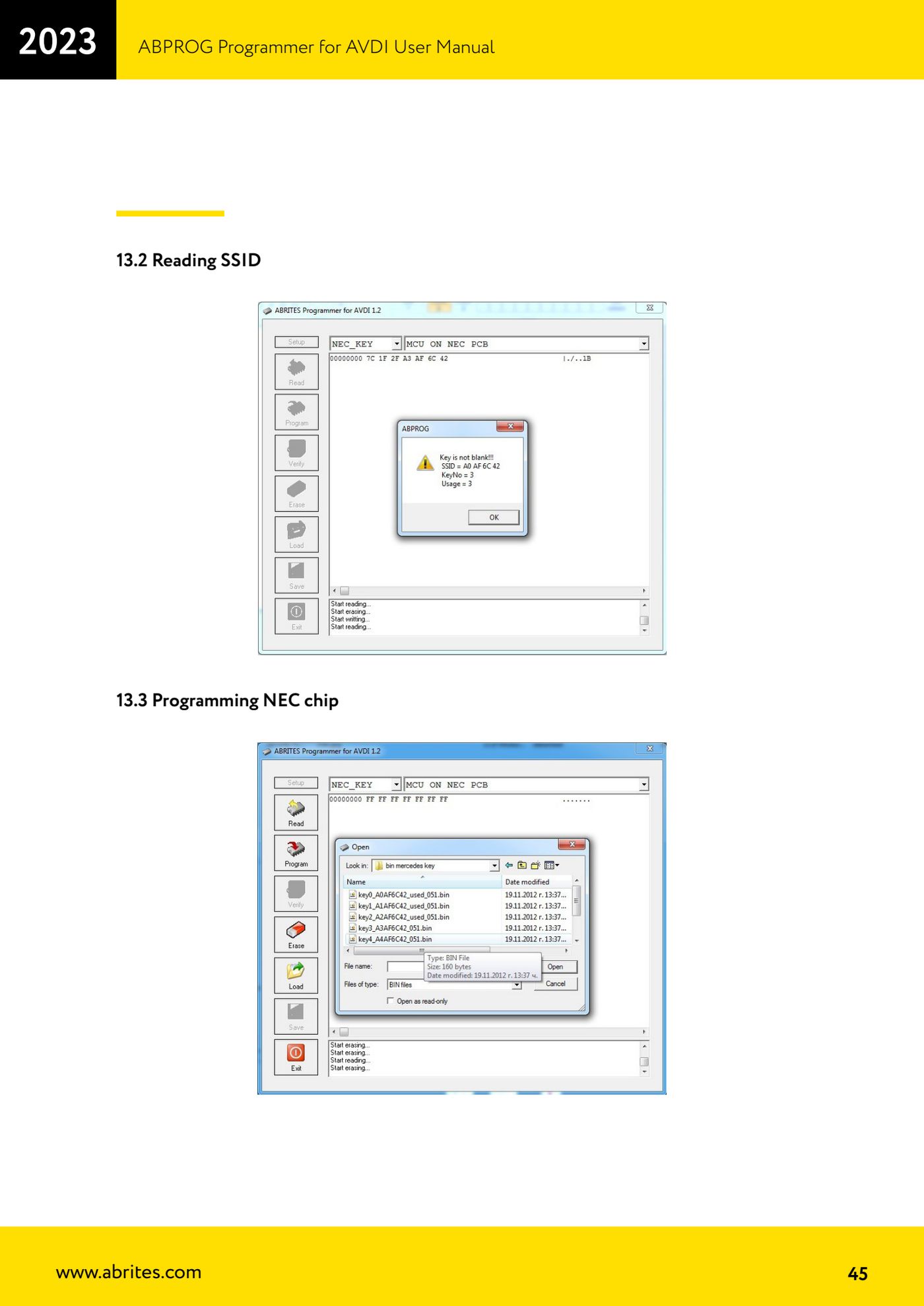

5. За четене на идентификатора на чипа използвай функцията за четене на SSID: прочетената стойност се показва на екрана.

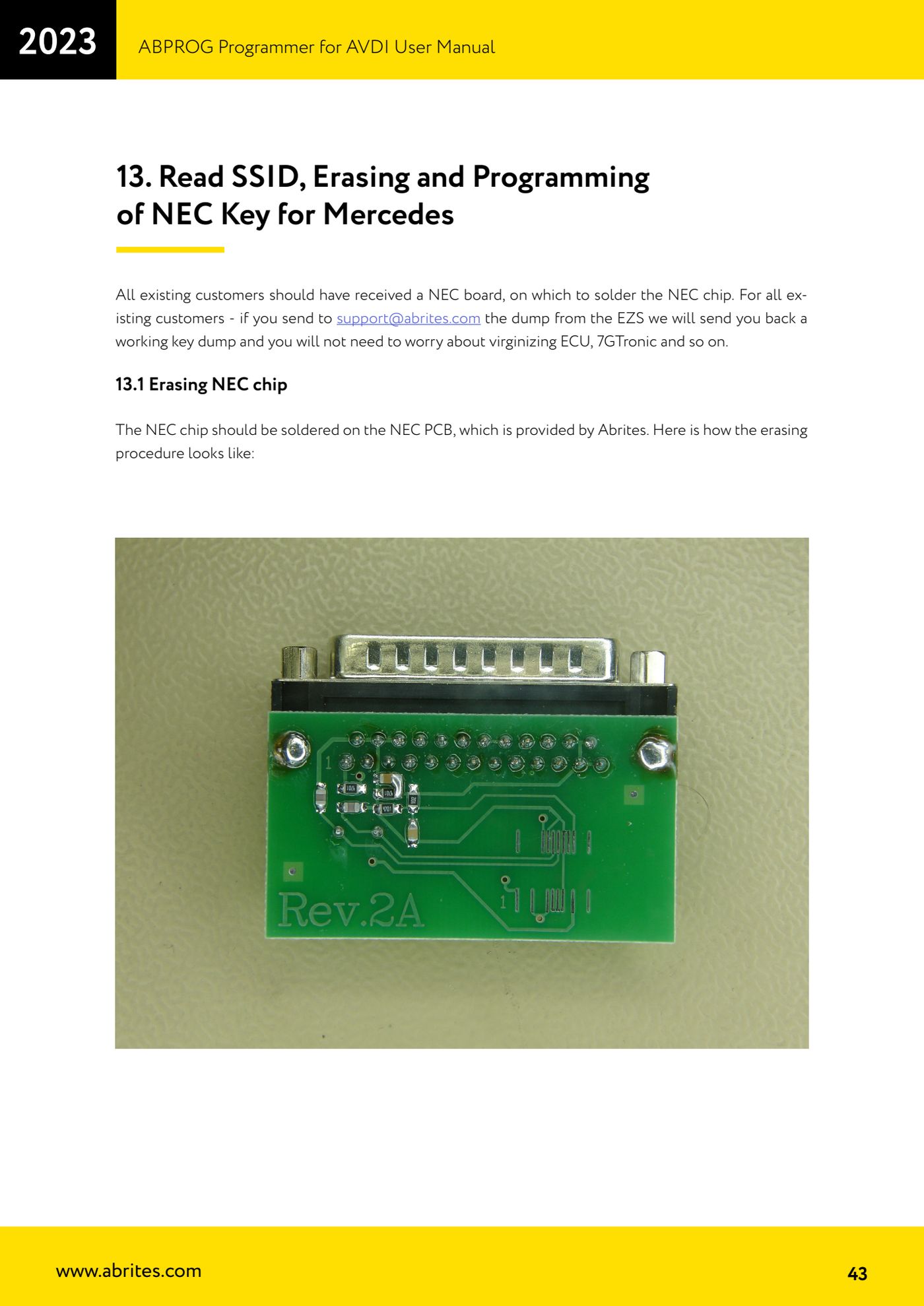

6. За да направиш ключа девствен, стартирай изтриването на NEC, после използвай функцията за проверка, за да се увериш, че информацията вече не е налична.
7. За препрограмиране зареди дъмпа на ключа и стартирай програмирането на NEC.

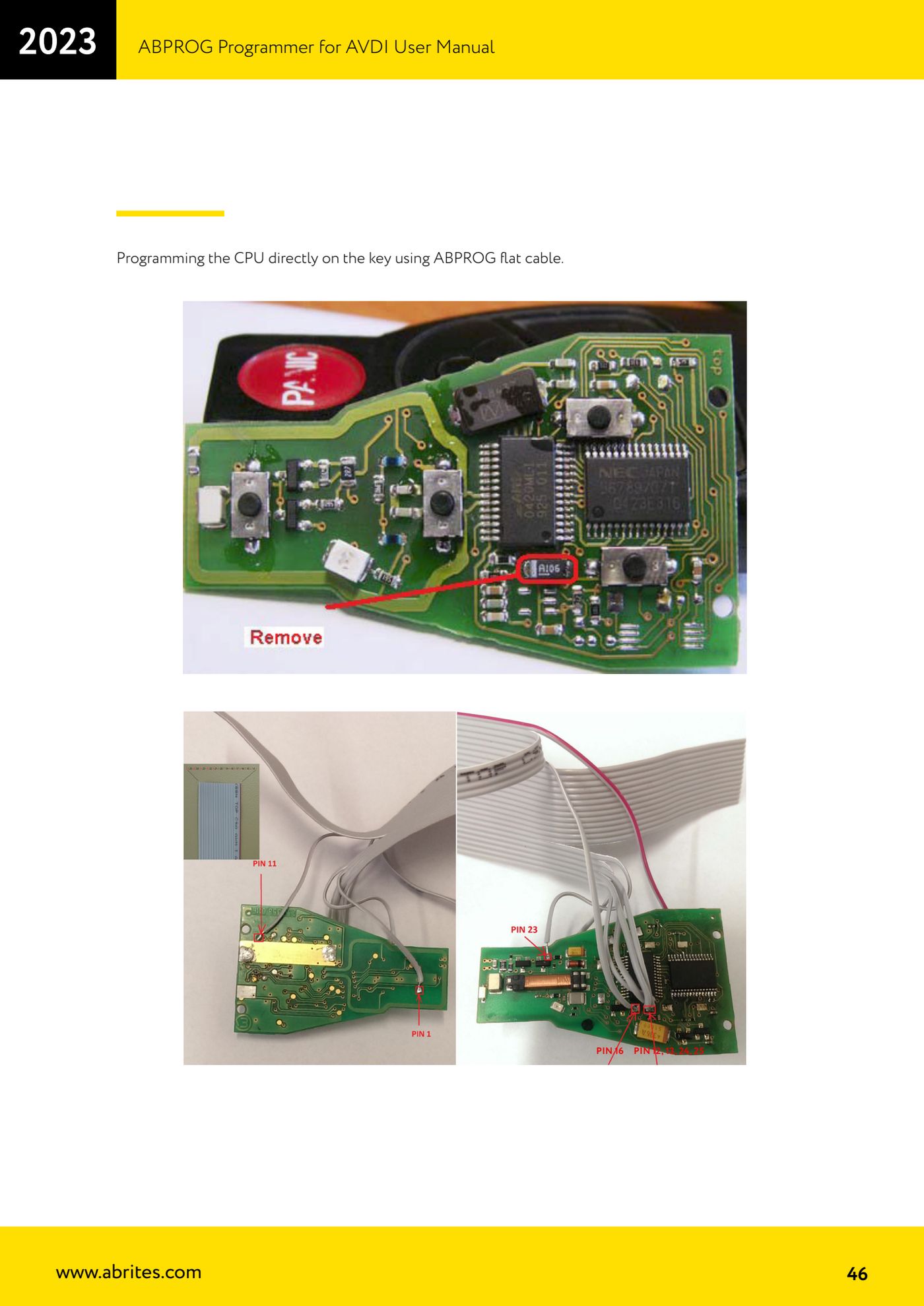

8. Като алтернатива на разпояването на NEC можеш да програмираш CPU директно върху ключа, като използваш плоския кабел на ABPROG и свържеш PIN 16 и PIN 12, 13, 24, 25, както е указано на страница 46.
9. Ако ти трябва работещ дъмп на ключ, изпрати на support@abrites.com дъмпа, прочетен от EZS: в отговор ще получиш използваем дъмп на ключ, без да се налага да правиш девствени ECU, скоростна кутия 7G-Tronic и други модули.

Екрани за справка
