Изтриване и препрограмиране на инкрементални EEPROM M35080VP / M35080V6 с ABPROG

Strumenti Интерфейс Класически Флашване / Програмиране Средно ⏱ 10-20 min 8 стъпки

Паметите от фамилията M35080 имат инкрементален брояч, който не се презаписва като обикновена EEPROM: първо трябва да бъдат изтрити със специалната функция и след това препрограмирани. ABPROG изпълнява процедурата с командите "Erase Incr." и "Prog Incr.".

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • ZN045
  • ZN031
  • ZN035
⚠ ВниманиеВремето за изтриване на M35080VP/M35080V6 може да достигне 90 секунди: не разкачай адаптера, не затваряй софтуера и не спирай захранването по време на операцията, иначе паметта остава в неопределено състояние.

Процедура

  1. Свържи ZN031 (или панелката ZN035, ако паметта е разпоена) към ZN045 и ZN045 към AVDI.
  2. Стартирай "ABProg" > "Classic" и избери "EEPROM", след което типа памет M35080VP / M35080V6.
  3. Първо направи пълно четене и запази оригиналния дъмп на компютъра: това е твоето резервно копие.
  4. Натисни бутона "Erase Incr.", за да стартираш изтриването на инкременталната памет.
  5. Изчакай да приключи, без да прекъсваш: при M35080VP/M35080V6 изтриването може да отнеме до 90 секунди.
  6. След края на изтриването натисни "Load" и зареди файла, който искаш да запишеш.
  7. Натисни "Prog Incr.", за да програмираш новите данни в инкременталната памет.
  8. Прочети паметта отново и сравни съдържанието със заредения файл, преди да монтираш модула.

Екрани за справка

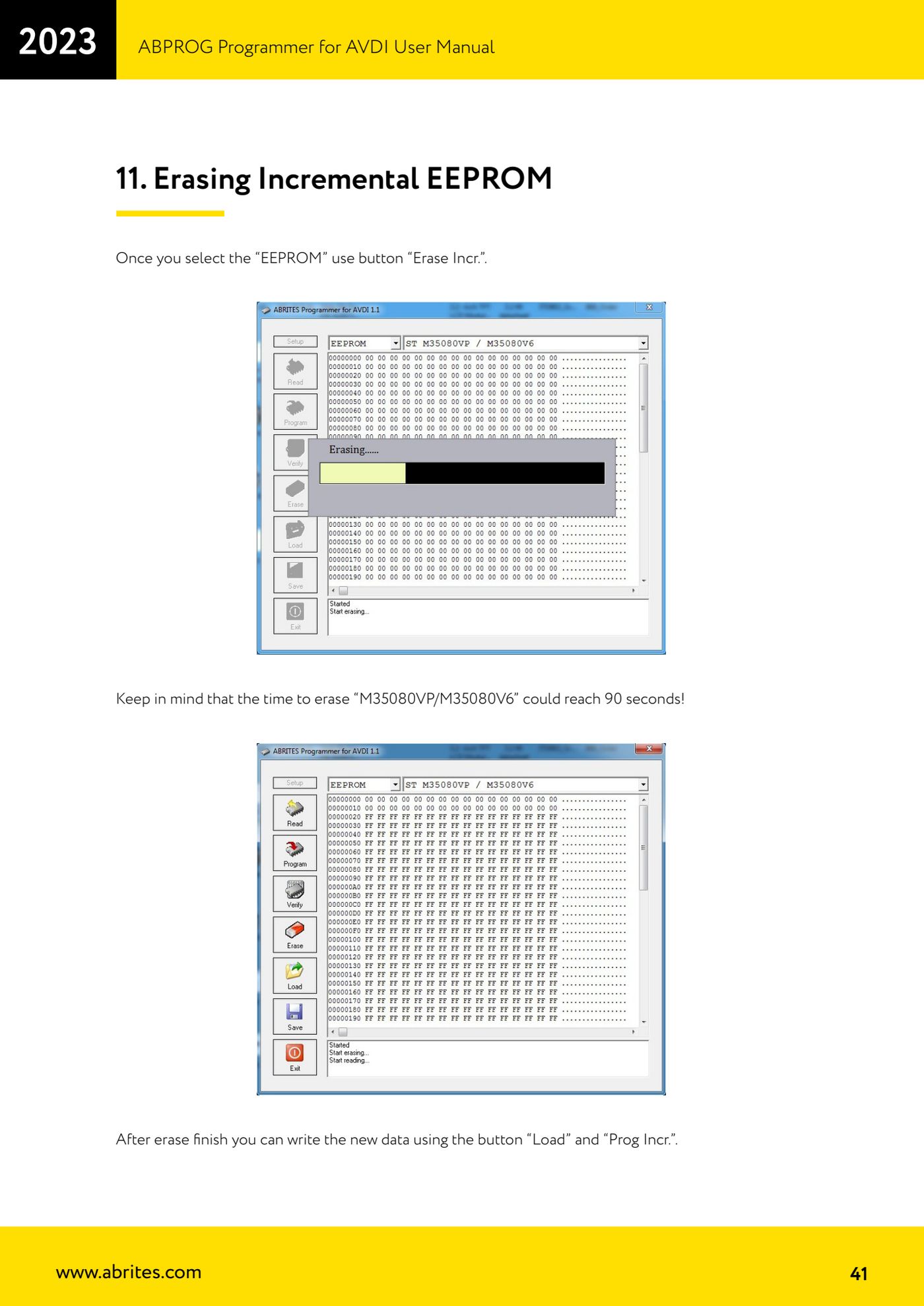

Изтриване и препрограмиране на инкрементални EEPROM M35080VP / M35080V6 с ABPROG — 1
Източник: Manuale ABPROG (programmatore), cap. 11 "Erasing Incremental EEPROM" (p.41) · ⏱ ориентировъчно време 10-20 min
