Cluster Calibration: lettura e correzione chilometraggio via OBD-II (Chrysler, Dodge, Jeep)

La Special Function "Cluster Calibration" permette di leggere e riscrivere il chilometraggio del quadro strumenti direttamente via OBD-II, sui modelli Chrysler, Dodge e Jeep supportati. Si usa tipicamente dopo la sostituzione del quadro o della centralina che conserva il dato km.

Procedura

1. Collega l'AVDI alla presa OBD-II e porta il quadro su ON. Su alcuni modelli piu' vecchi (es. 300M, PT Cruiser 2002-2006, Neon 1998-2005, RAM 2001-2006, Voyager fino al 2007, Jeep Cherokee e Grand Cherokee 2002-2004) serve l'adattatore J1850.

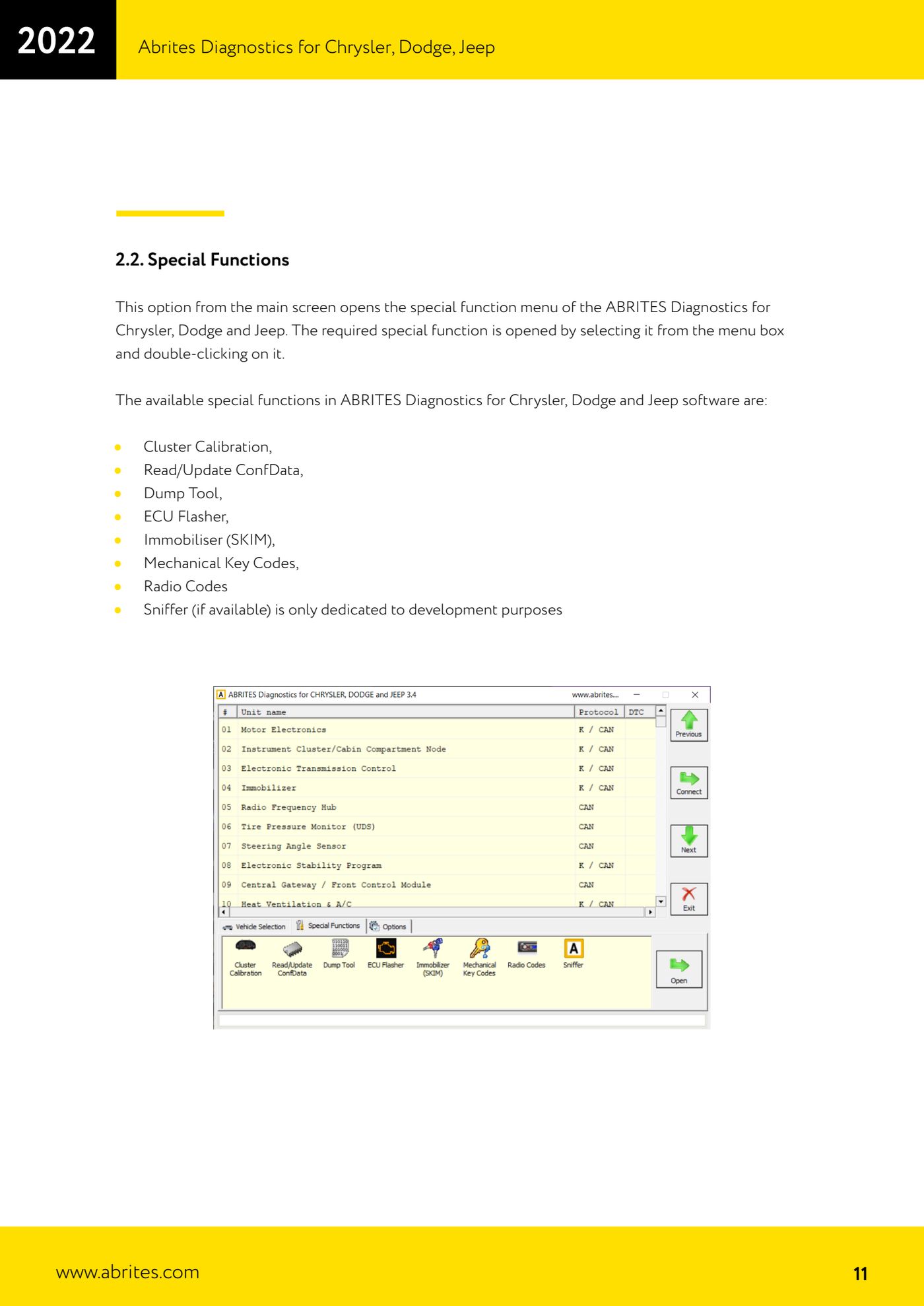

2. Dalla schermata principale apri il menu delle Special Functions e seleziona con doppio clic "Cluster Calibration".

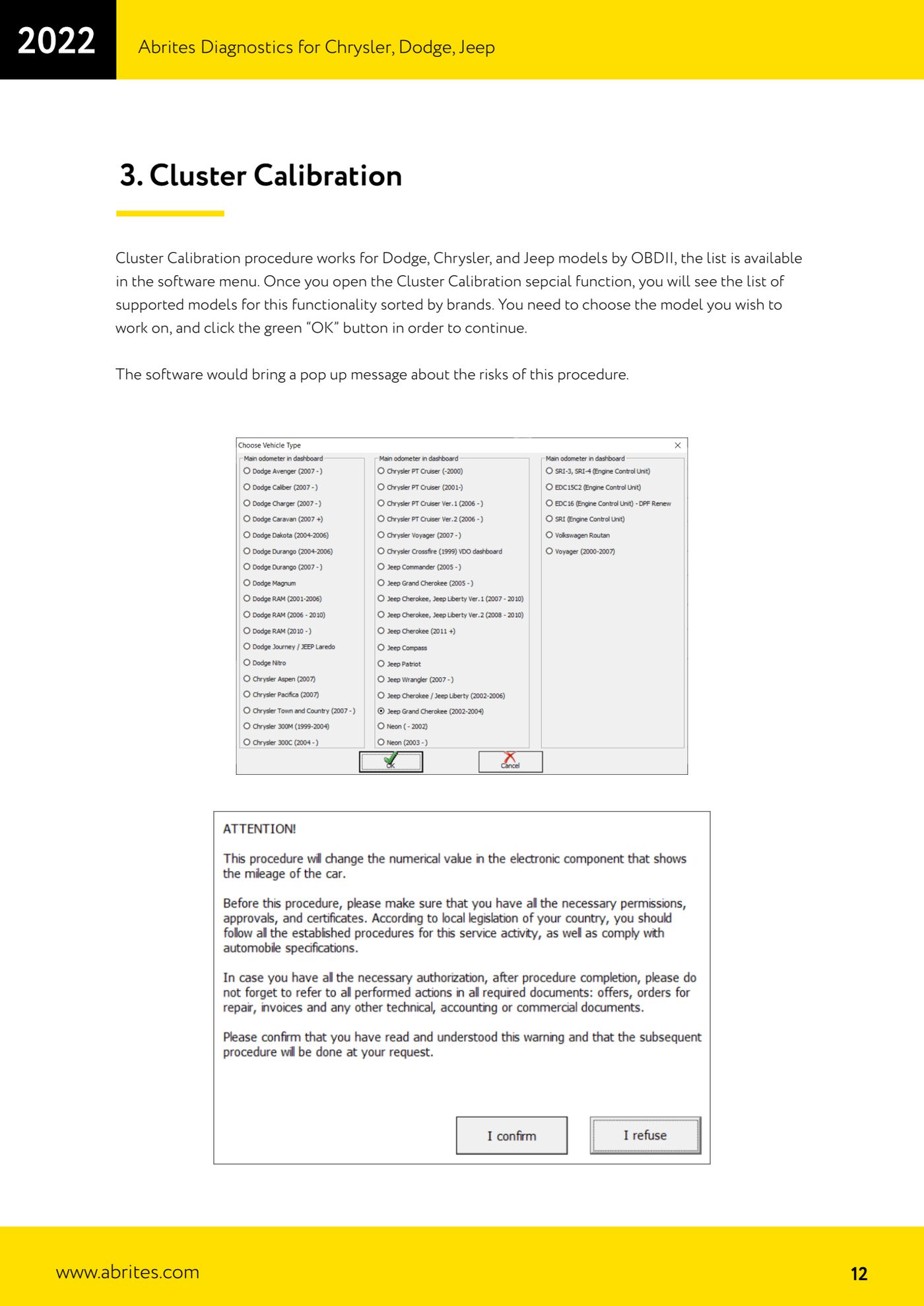

3. Nella lista dei modelli supportati, ordinata per marca, individua il veicolo su cui stai lavorando.
4. Seleziona il modello e premi il pulsante verde "OK" per continuare.
5. Leggi il messaggio pop-up con cui il software avvisa dei rischi della procedura e conferma solo se sei sicuro del modello scelto.

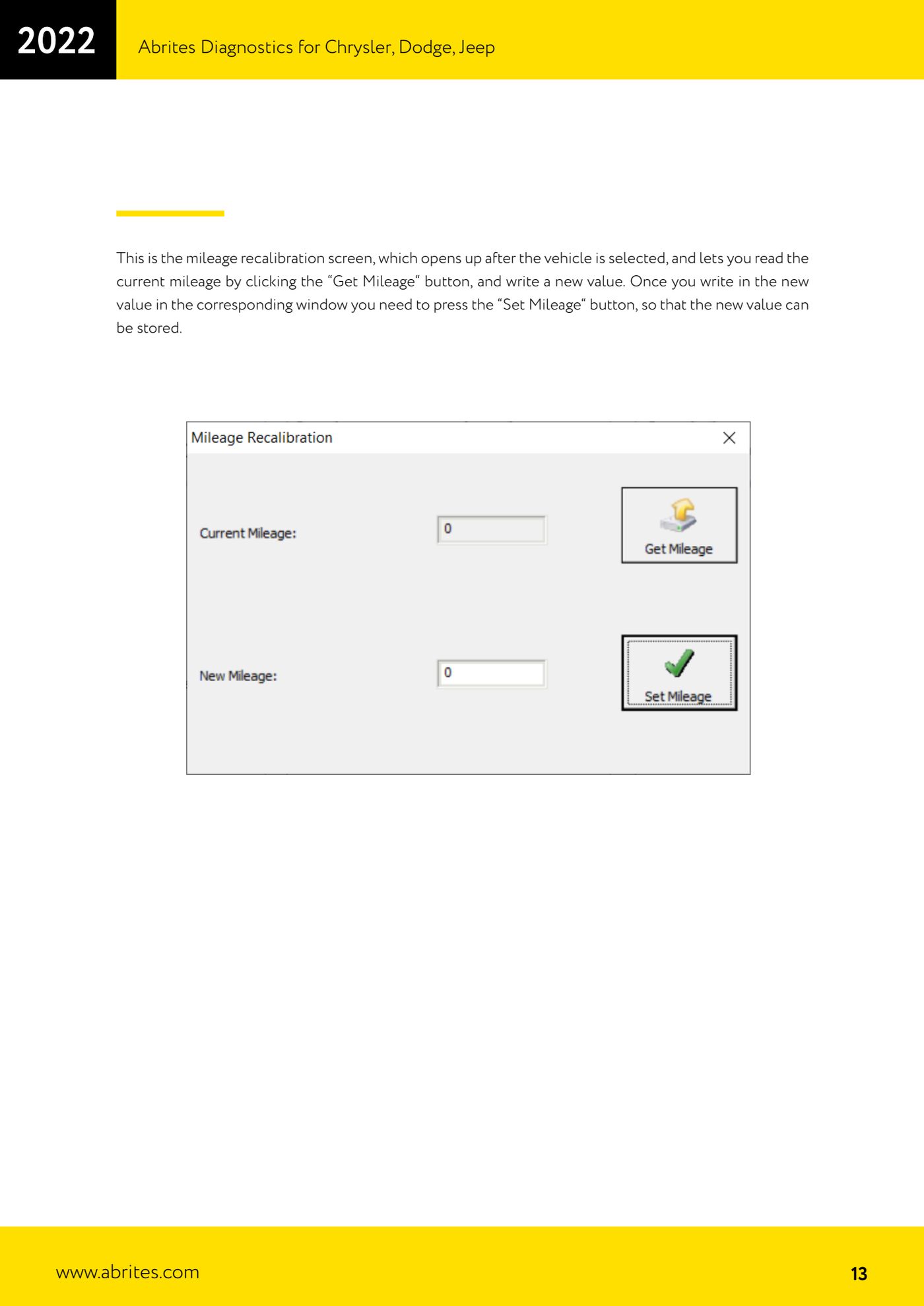

6. Nella schermata di ricalibrazione premi "Get Mileage" per leggere il chilometraggio attualmente memorizzato e annotalo.
7. Inserisci il nuovo valore di chilometraggio nel campo corrispondente.
8. Premi "Set Mileage" per memorizzare il nuovo valore nell'unita'.
9. Rileggi con "Get Mileage" per verificare che il valore scritto sia quello voluto, poi spegni il quadro, scollega e ricontrolla il dato a quadro riacceso.
