BCM, RFH e Key Manager: lettura PIN, dati Component Protection e Transponder Maker

La funzione BCM/RFH/Key Manager e' il punto di partenza per tutti i lavori su chiavi e immobilizzatore FCA: legge e aggiorna il codice PIN, gestisce i dati di Component Protection, legge e aggiorna la configurazione del BCM via OBD e, tramite il "Transponder Maker", prepara un transponder partendo dal dump dell'immobilizzatore.

Procedura

1. Collega l'AVDI alla presa OBDII, porta il quadro in ON e verifica che la tensione di bordo sia stabile.
2. Avvia il software FCA, seleziona il veicolo e apri la funzione BCM/RFH e Key Manager.
3. Verifica sul sito abrites.com che il modello in lavorazione sia nella lista dei veicoli supportati per la lettura/aggiornamento via OBD.
4. Leggi la configurazione del BCM e salvala subito su file sul PC: e' il backup da ricaricare in caso di problemi.
5. Esegui la lettura del codice PIN. Se il veicolo e' un modello recente con modulo RFH e Gateway, la lettura via OBD non passa: devi collegarti al CAN interno (vedi la procedura di Key Learning per i collegamenti).

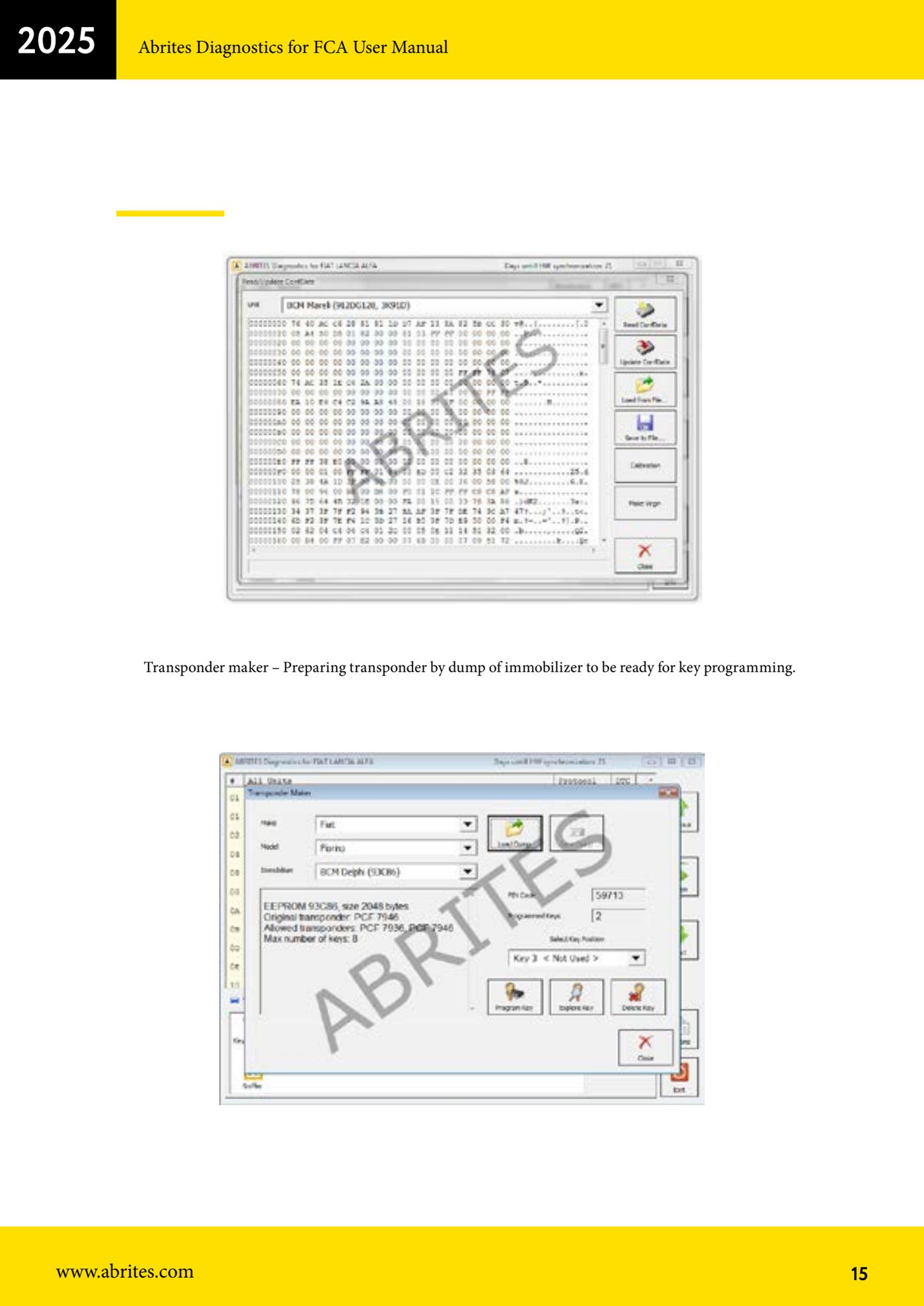

6. Se devi preparare una chiave partendo dal dump dell'immobilizzatore, apri "Special Functions" > "Transponder Maker" e carica il file letto dalla memoria dell'immobilizzatore.
7. Con il Transponder Maker prepara il transponder (per esempio ID46 7936 o 7946) usando il programmatore PROTAG ZN002 o ZN003.
8. Al termine, se hai modificato la configurazione del BCM, scrivi il dato aggiornato e rileggi per confermare che sia stato accettato; se qualcosa non torna, ricarica il file di backup salvato al passo 4.

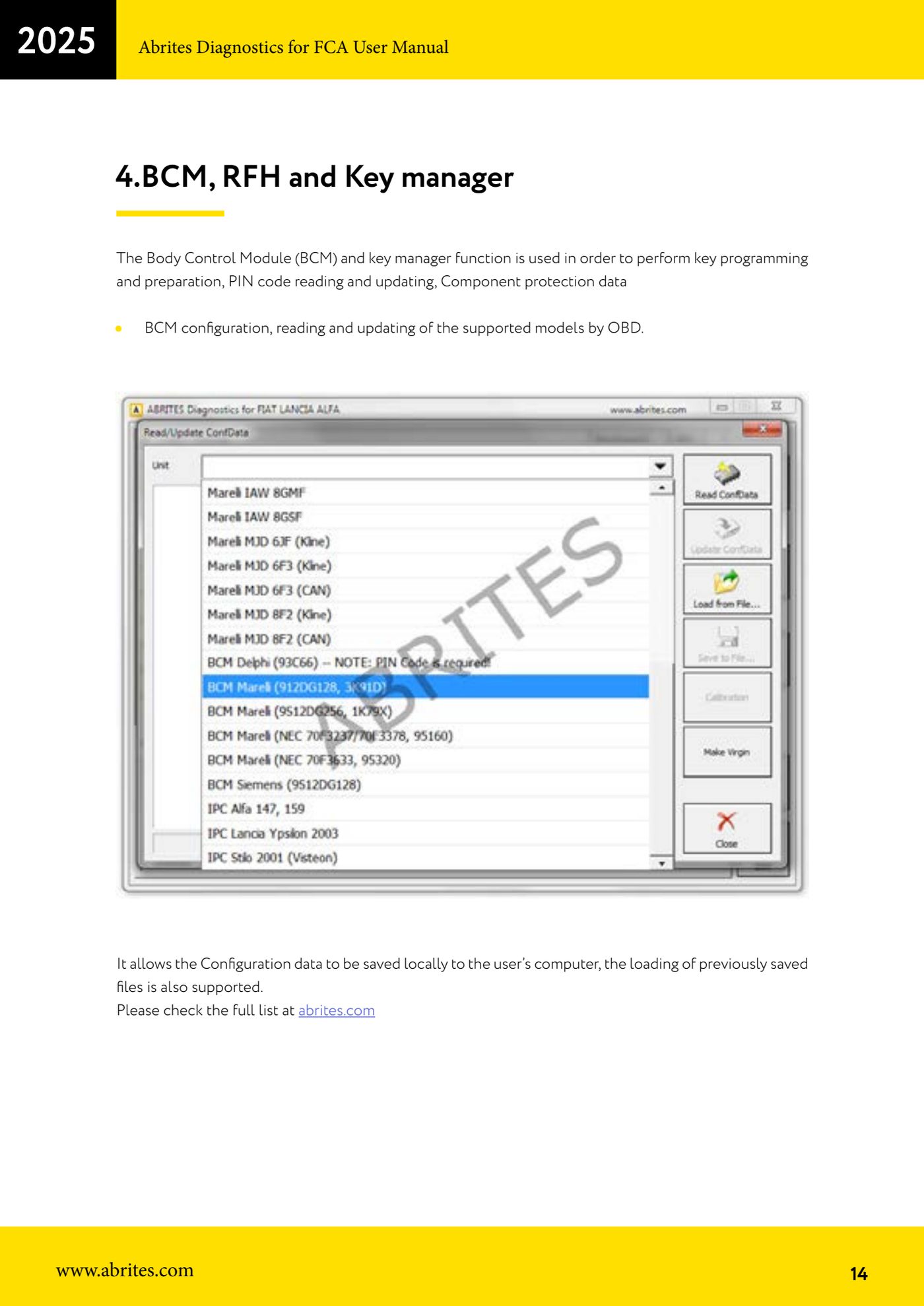

Schermate di riferimento
