Programmazione chiavi via OBD su veicoli FCA (con PIN da RFH e bypass Security Gateway)

Programmazione chiavi direttamente dalla presa diagnosi per molti modelli del gruppo FCA. La procedura si basa sul codice PIN: una volta ottenuto il PIN si sceglie il modello dalla lista e si esegue il "Key Learning" via OBD. Sui modelli piu' recenti con modulo RFH e Gateway il PIN va letto collegandosi al CAN interno.

Procedura

1. Collega l'AVDI alla presa OBDII e porta il quadro in ON.
2. Avvia il software FCA e verifica su abrites.com che il modello sia nella lista dei veicoli supportati per il key learning.
3. Ottieni il codice PIN del veicolo tramite la funzione BCM/RFH e Key Manager.

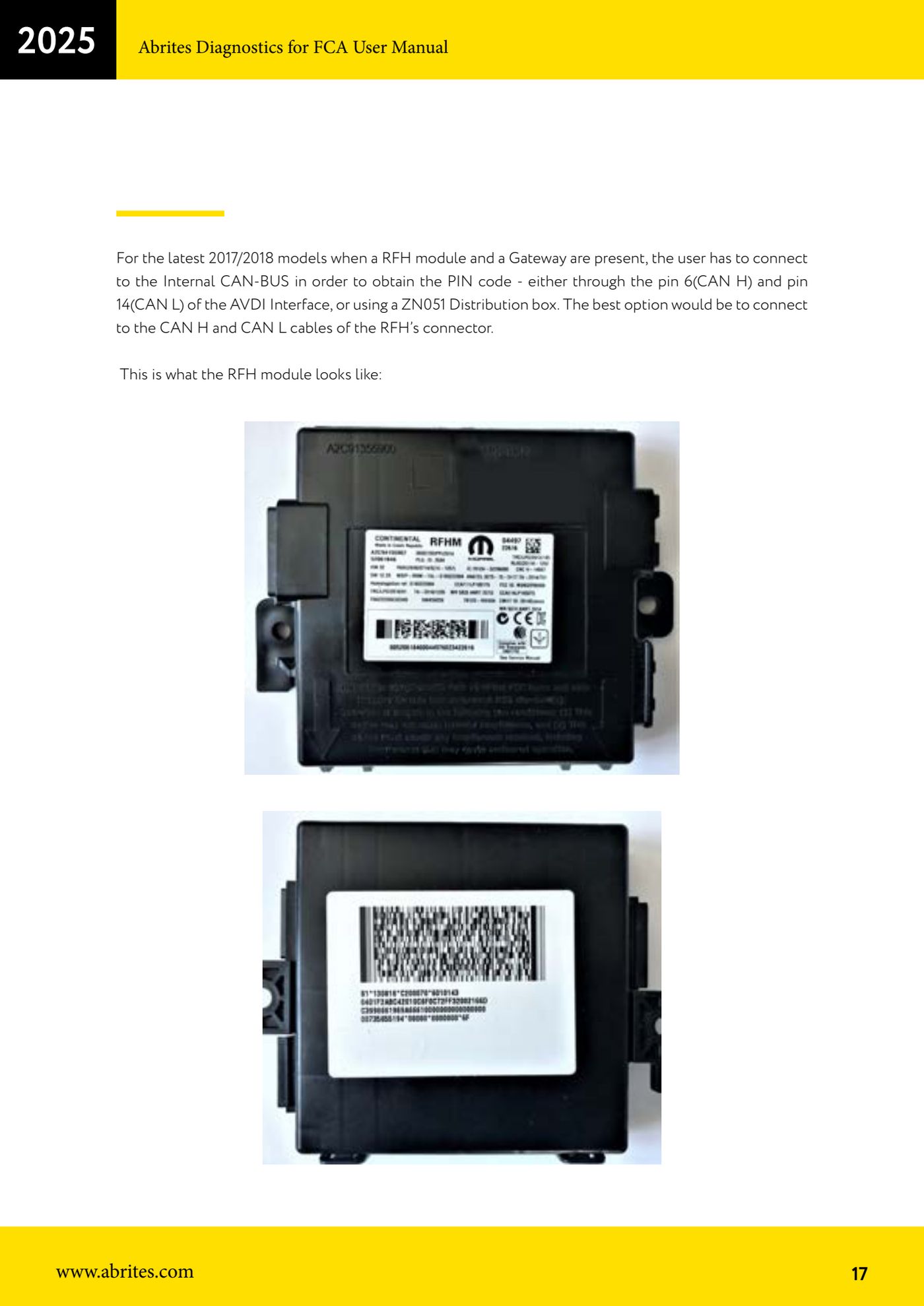

4. Sui modelli 2017/2018 e successivi con modulo RFH e Gateway il PIN non si legge via OBD: collegati al CAN interno usando il pin 6 (CAN H) e il pin 14 (CAN L) dell'interfaccia AVDI, oppure passando per la ZN051 Distribution Box.
5. La soluzione migliore e' agganciarsi direttamente ai fili CAN H e CAN L del connettore del modulo RFH: individua il modulo RFH sul veicolo e pungi i due fili CAN sul suo connettore.

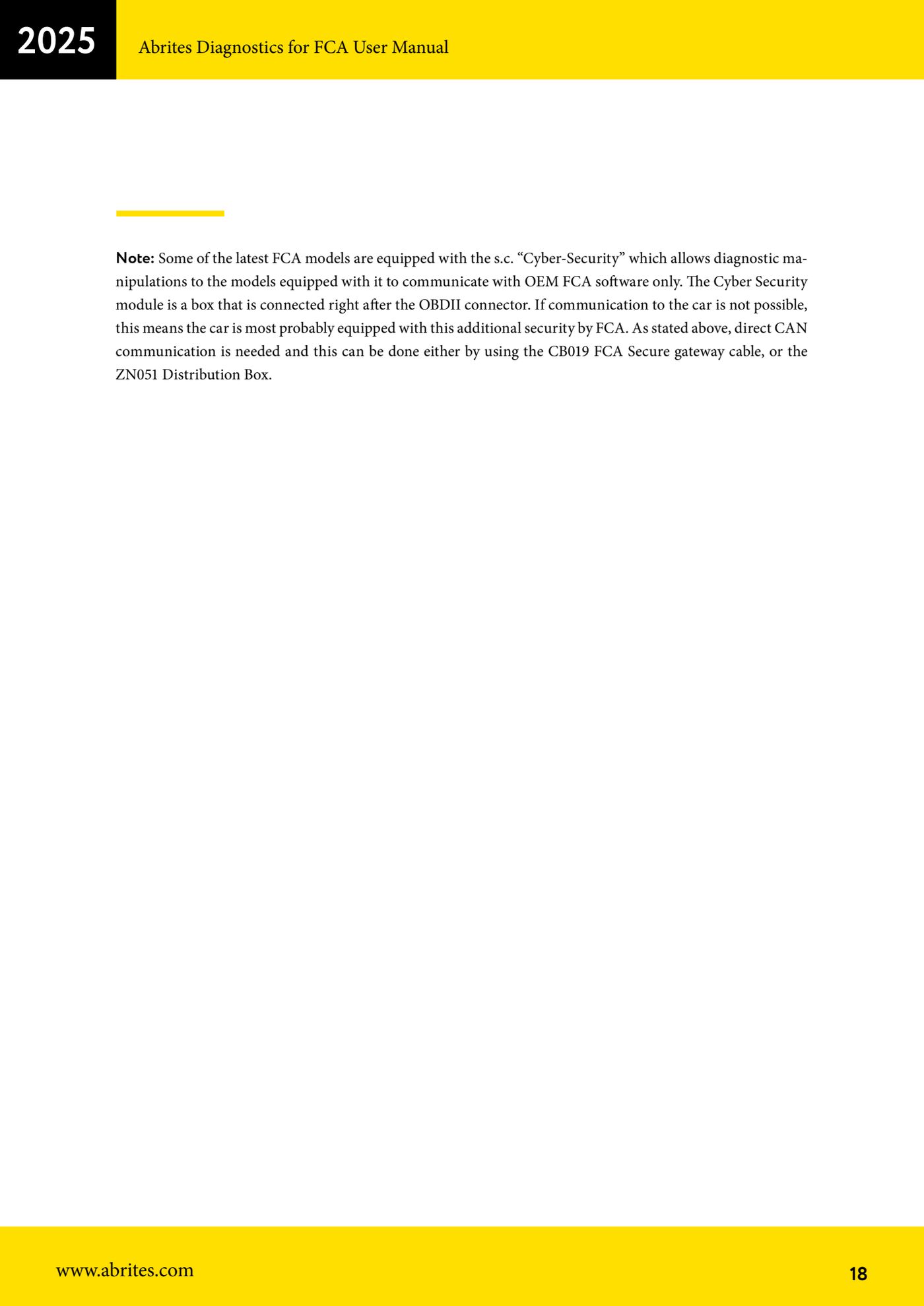

6. Se la comunicazione resta impossibile per la presenza del gateway "Cyber-Security", inserisci il cavo CB019 FCA Secure gateway tra presa OBDII e AVDI, oppure lavora in CAN diretto con la ZN051 Distribution Box.

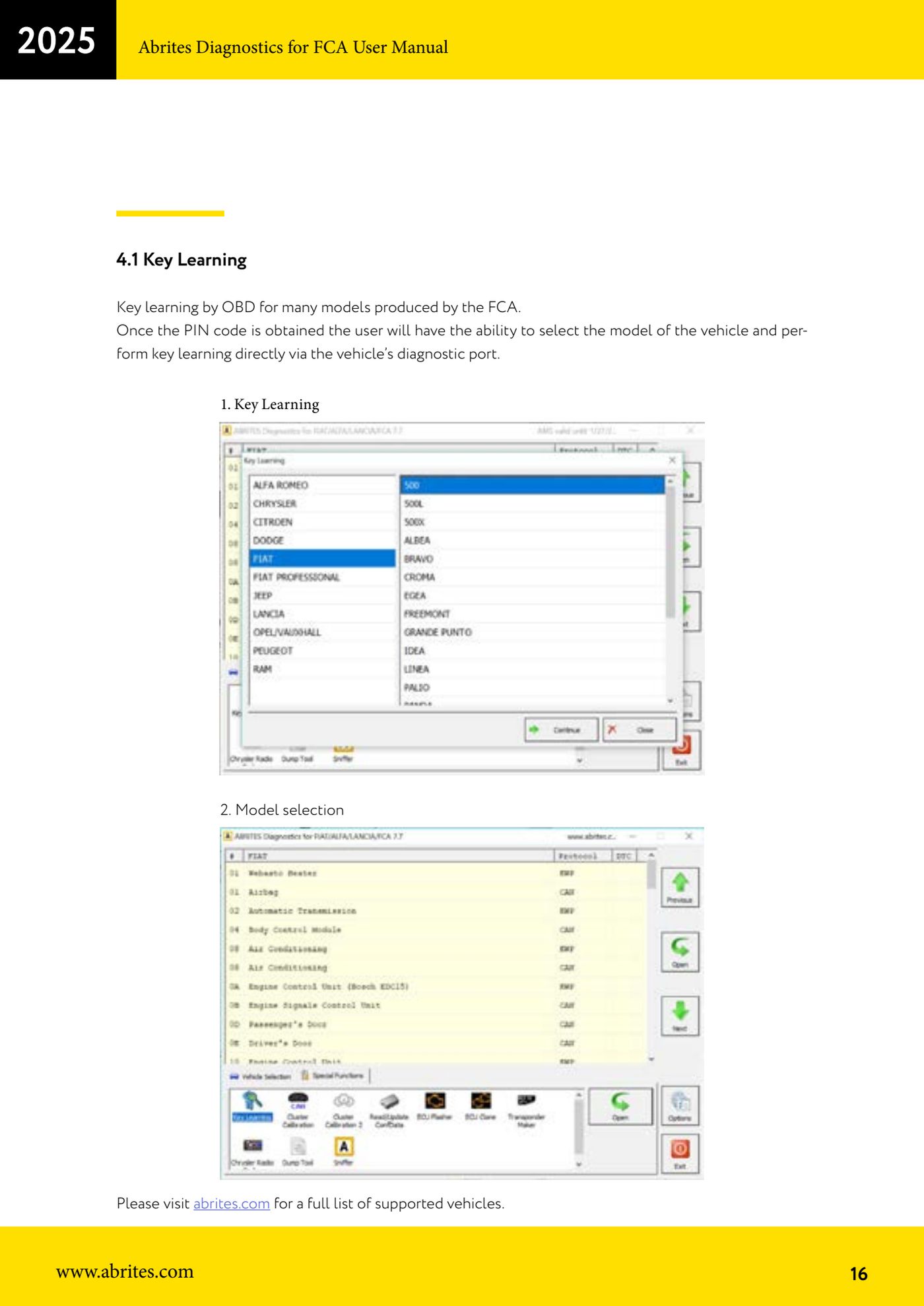

7. Ottenuto il PIN, apri la funzione "Key Learning" e seleziona marca e modello del veicolo dalla finestra di selezione.
8. Segui le istruzioni a schermo per la programmazione: inserisci le chiavi da apprendere quando richiesto e attendi il completamento della procedura.
9. Al termine prova tutte le chiavi programmate: avviamento motore e comandi radiocomando (apertura/chiusura).
