Свързвания на стенд за Bosch MED17.9.x, MEG17/MEDG17, MEV17.2/MEV17.4 и EDC17U01 (Honda, Suzuki, Jaguar, Land Rover, Hyundai, Kia, VAG, Ford)

Сборник със схемите за свързване на стенд за блоковете Bosch MED17.9.x, MEG17/MEDG17, MEV17.2 и MEV17.4, MEVD17.4.4 и EDC17U01. Нужен е, когато блокът трябва да бъде прочетен или препрограмиран извън автомобила с ECU Programming Tool.

Процедура

1. Прочети етикета Bosch и запиши както обозначението на системата, така и микроконтролера: MED17.9.3 TC1793 (Honda), MED17.9.7 TC1797 (Jaguar, Land Rover), MED17.9.63 TC1793 (Suzuki), MED17.9.30 TC1793, MEG17.9.12 TC1762 (Kia), MEG17.9.21 TC1724, MEDG17.9.8 и MEG17.9.8 TC1767 (Hyundai, Kia), MEV17.2 TC1766/TC1796, MEV17.4 TC1766, MEVD17.4.4 TC1793 (Peugeot), EDC17U01 TC1766 (Seat, Skoda, Volkswagen), MEDG17.0 TC1797 (Ford).

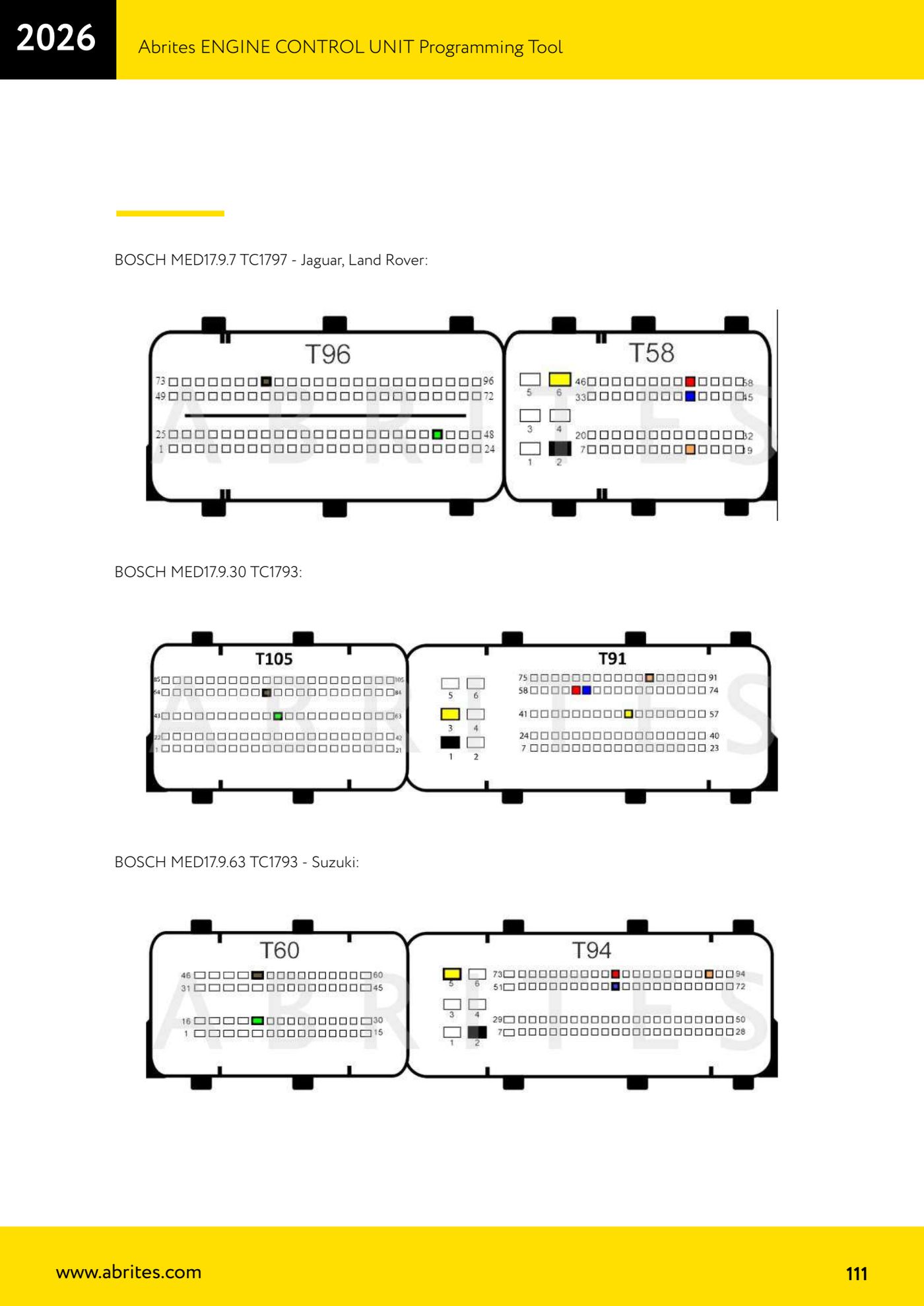

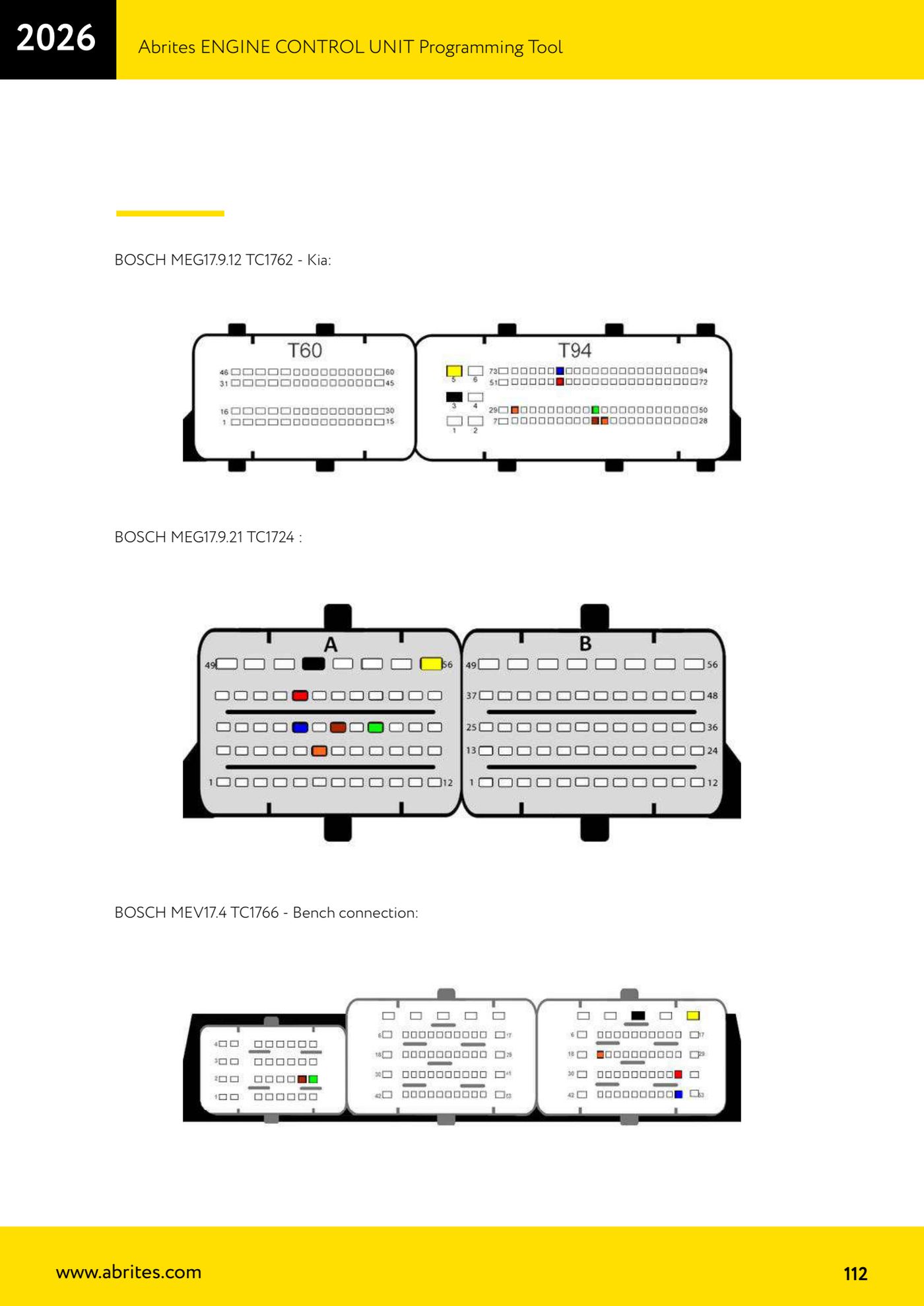

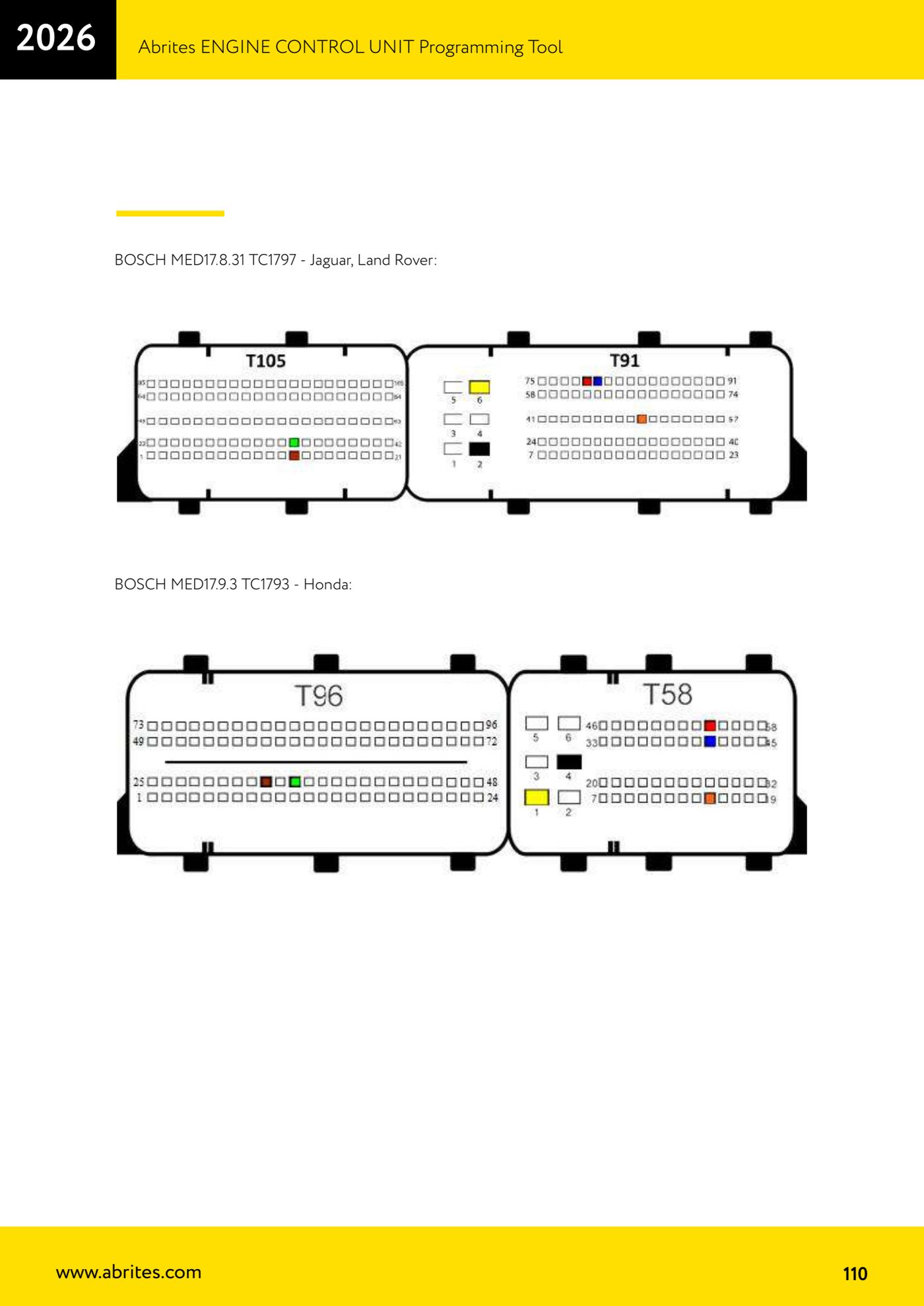

2. Отвори блока и намери на страницата от ръководството схемата за своя вариант: всяка снимка показва точките за захранване, маса и линии за данни точно за този лейаут на платката.
3. Направи свързването на стенд (12V+, GND, линии за данни), спазвайки точно посочените за варианта точки, и провери проводимостта, преди да подадеш напрежение.

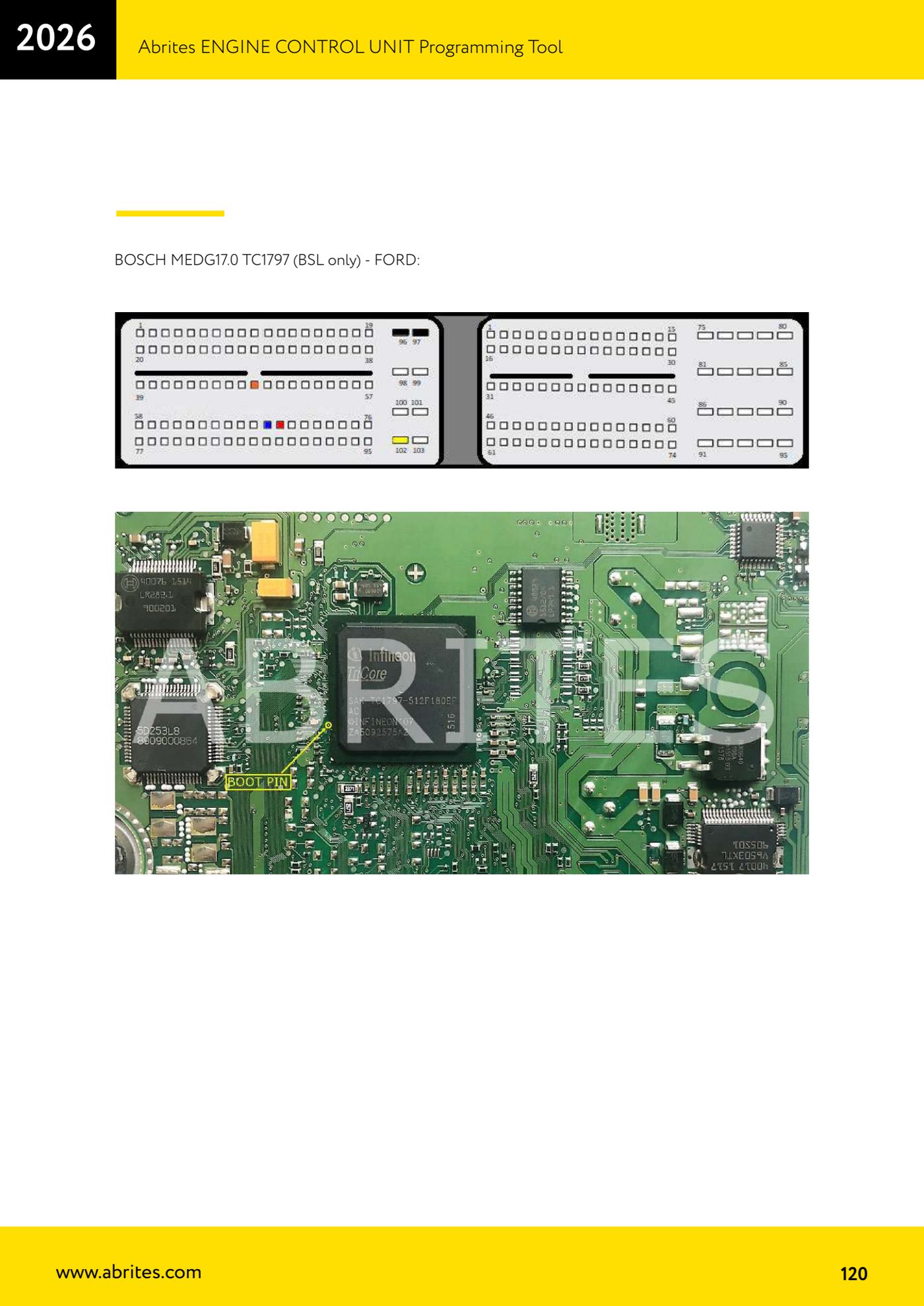

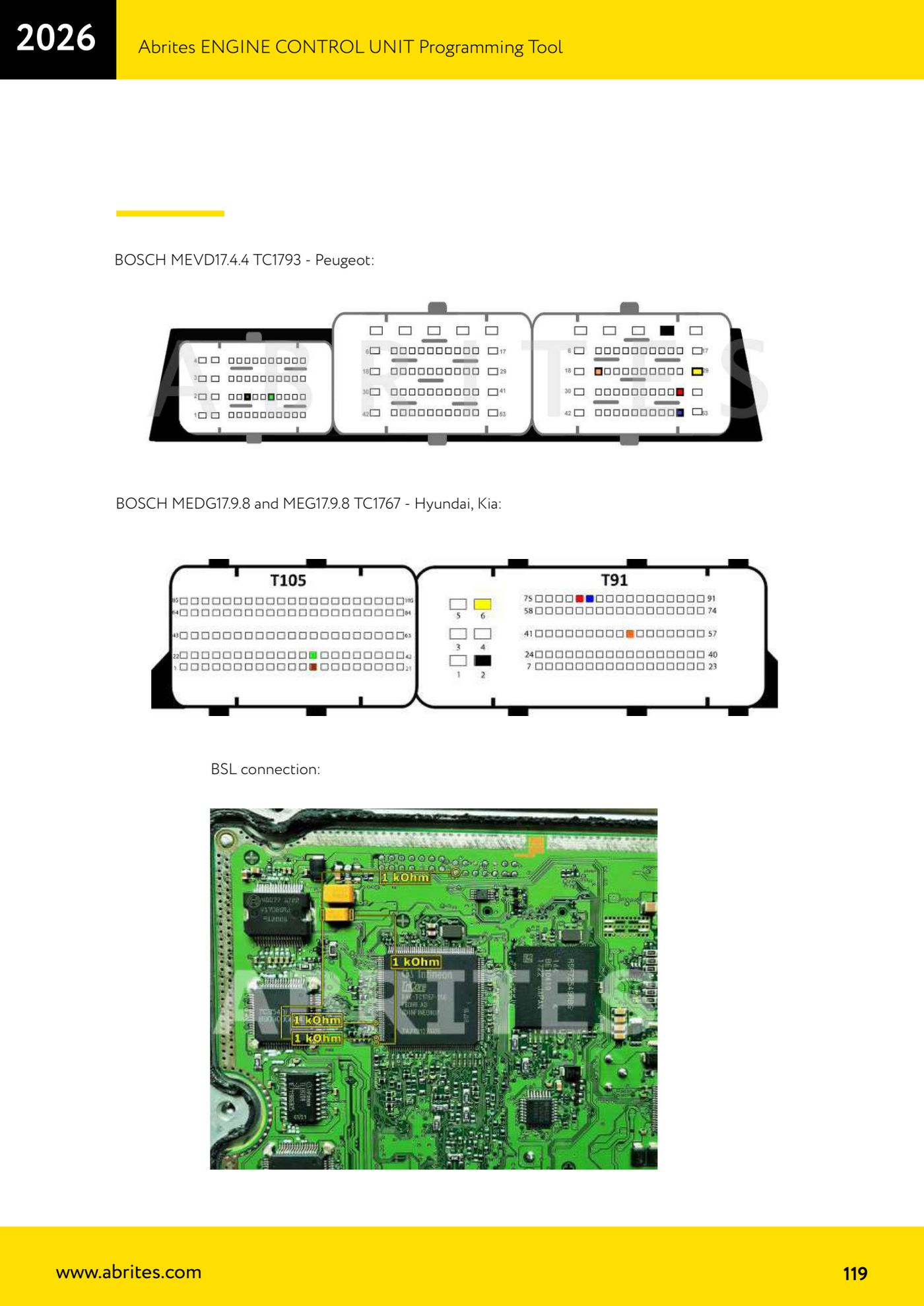

4. При MEVD17.4.4 TC1793 и при MEDG17.0 TC1797 добави мостчето "BSL connection", показано на снимката: това е точката, която вкарва микроконтролера в boot режим.

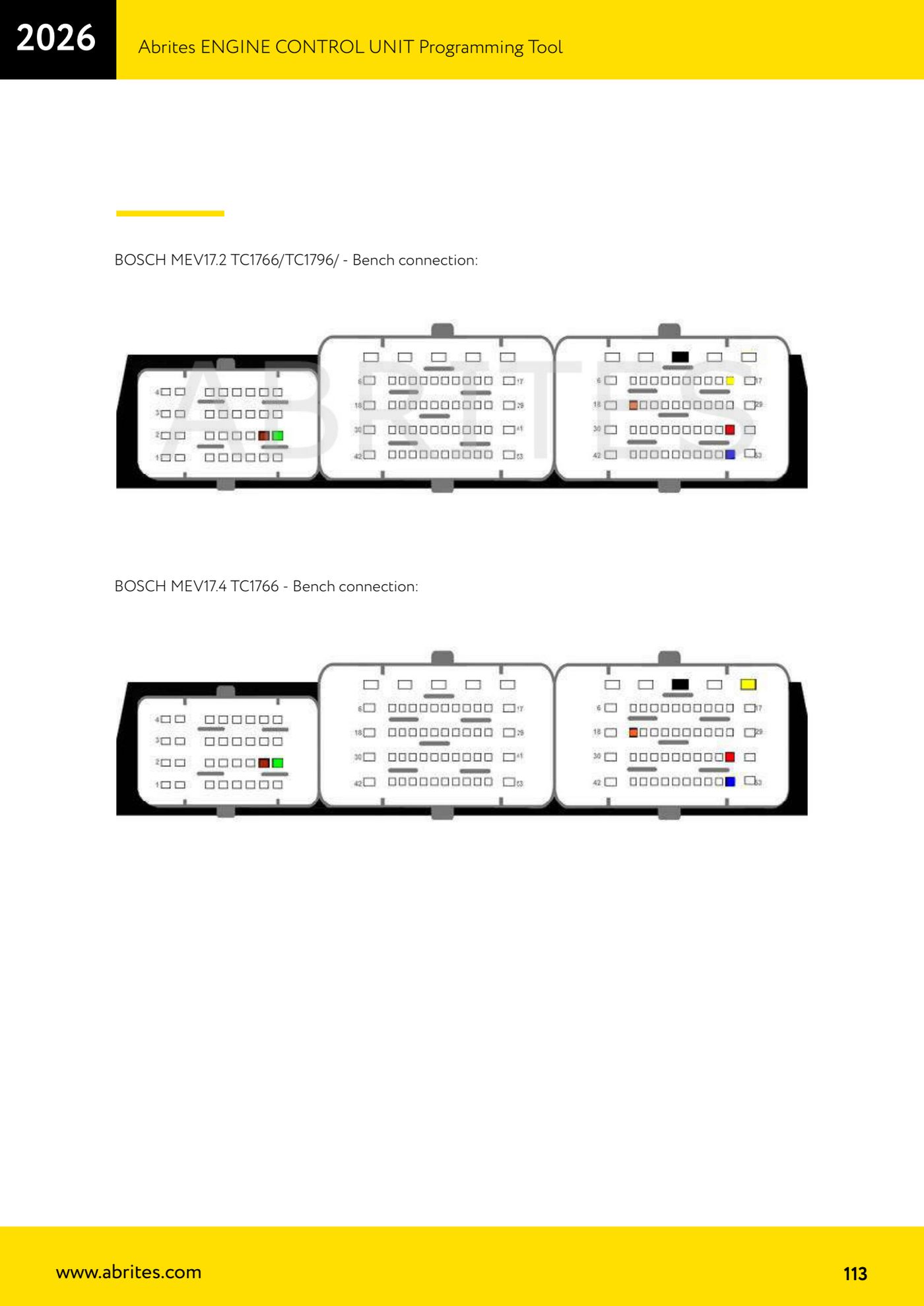

5. За MEV17.2 TC1766/TC1796 и MEV17.4 TC1766 използвай специалната схема "Bench connection": те са единствените две от списъка, изрично описани като свързване на стенд.
6. Свържи AVDI, стартирай ECU Programming Tool, избери блока и винаги започвай сесията с пълно четене, което да запишеш като бекъп, преди какъвто и да е запис.
