PIN OUT и BSL схеми на Bosch EDC17CPxx: как да намериш правилната схема за своя блок

Главата със схемите в ръководството съдържа за всеки вариант Bosch EDC17CPxx схемата на пиновете за свързване на стенд и схемата "BSL connection" за boot mode. Това ръководство обяснява как да намериш правилната схема, тръгвайки от обозначението на блока и от процесора Tricore.

Процедура

1. Прочети от етикета на блока пълното обозначение (например EDC17CP44) и, ако го отвориш, обозначението на процесора Tricore (TC1766, TC1792, TC1793, TC1796, TC1797).

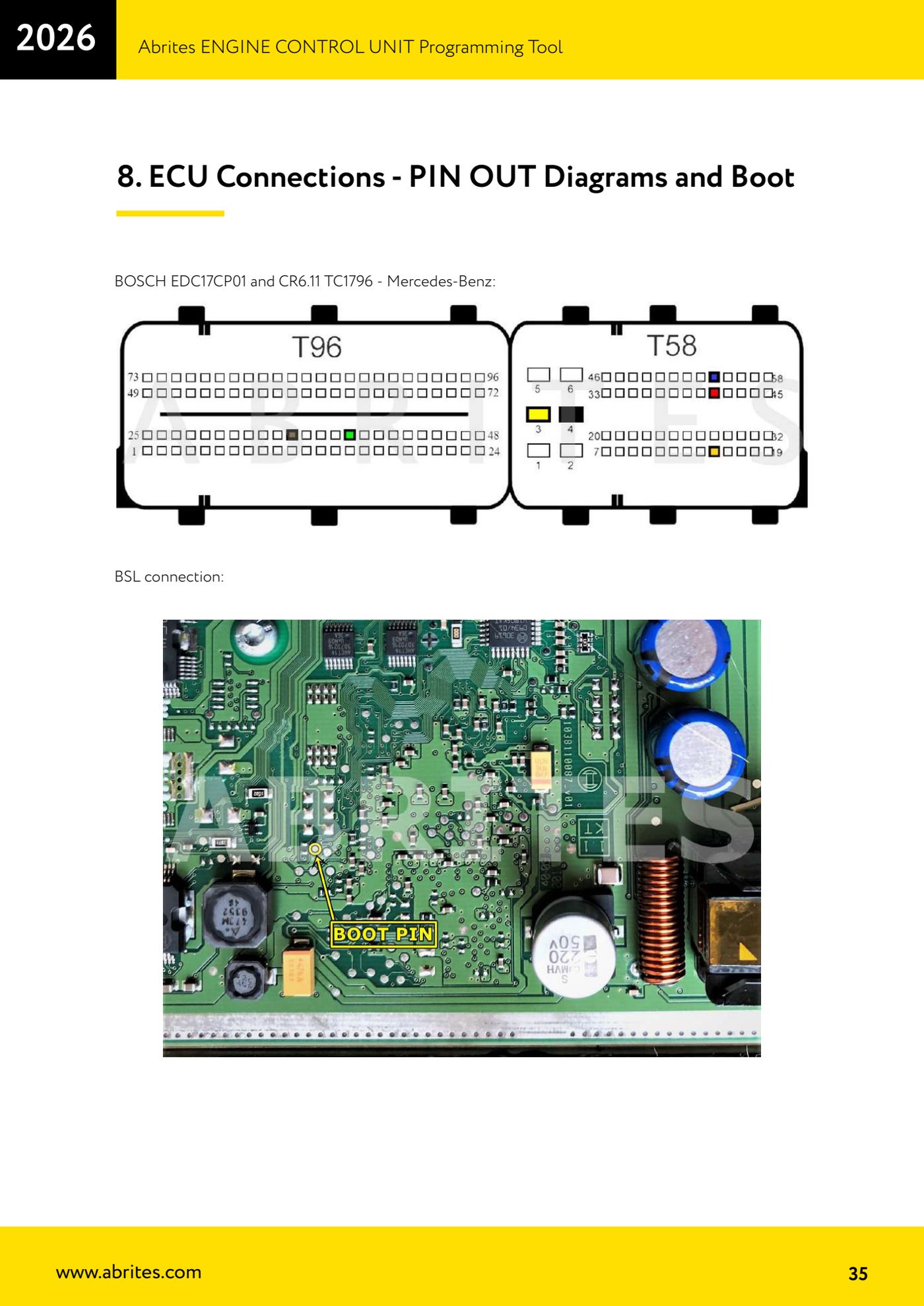

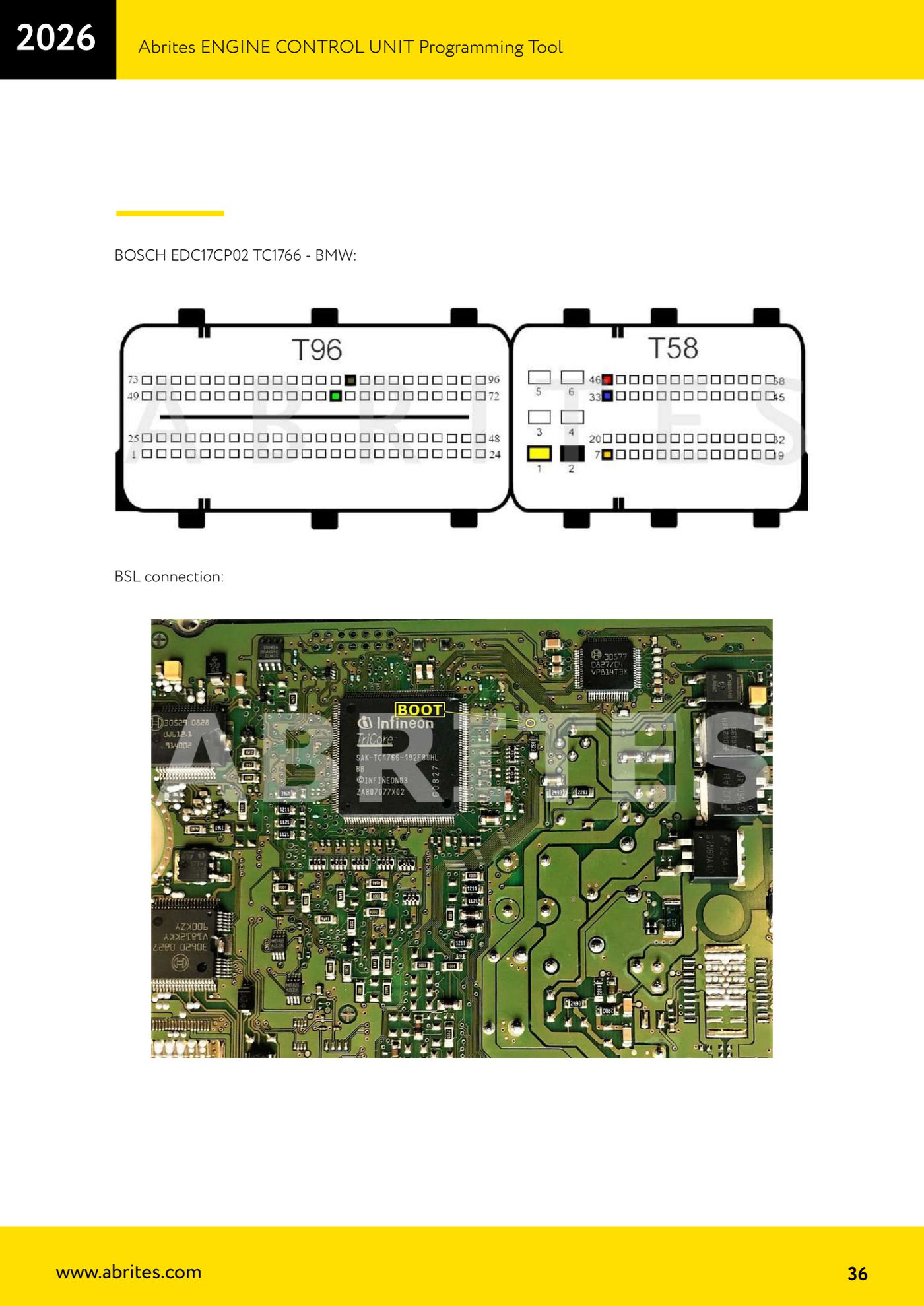

2. Потърси в ръководството схемата със същото обозначение: някои варианти са изброени заедно с производителя на автомобила, например EDC17CP01 и CR6.11 TC1796 - Mercedes-Benz; EDC17CP02 TC1766 - BMW; EDC17CP04 TC1796 - Audi, Volkswagen; EDC17CP07 TC1766 - Toyota; EDC17CP09 TC1766 и TC1796 - BMW; EDC17CP10 TC1796 - Mercedes-Benz.

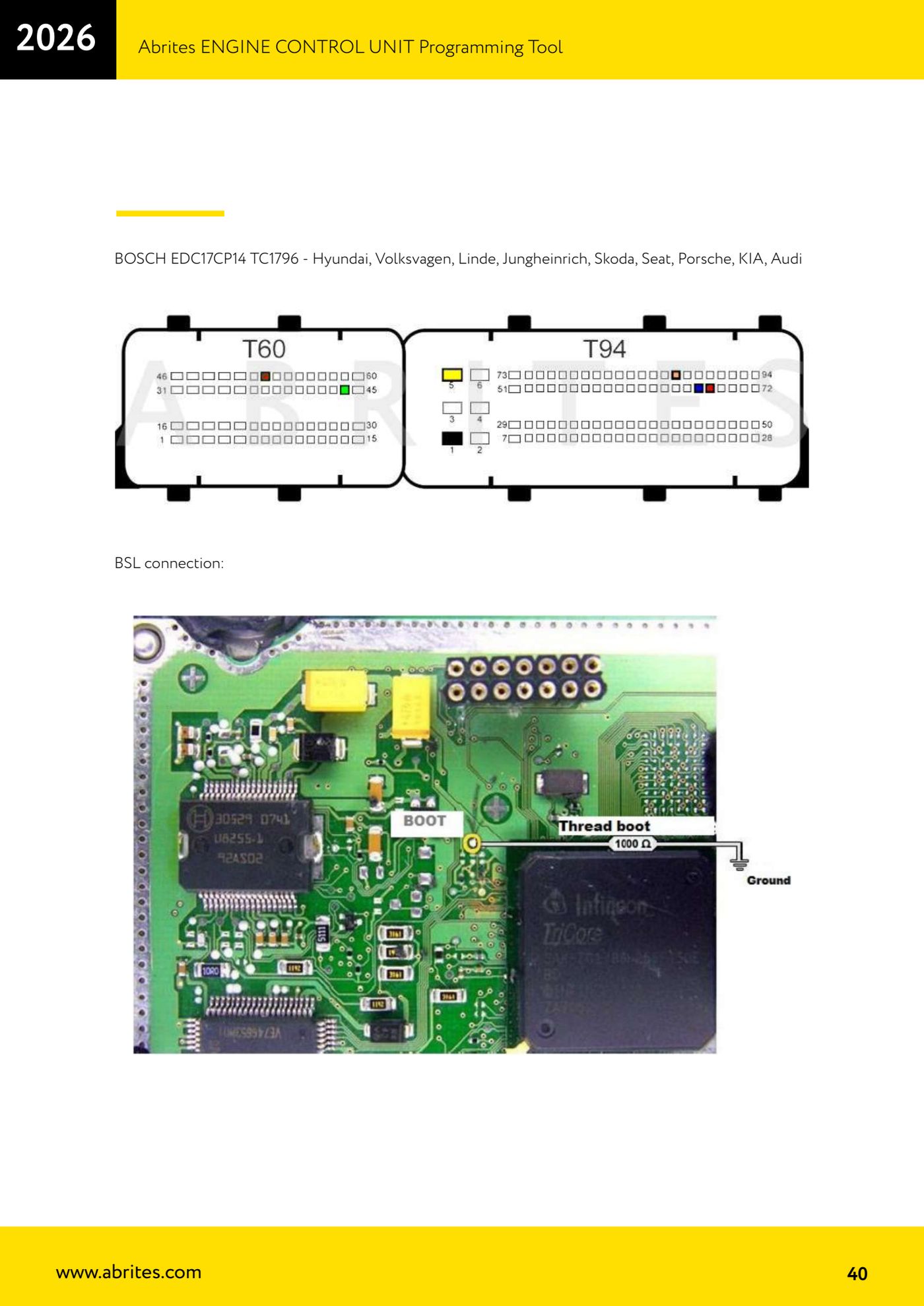

3. Други чести варианти: EDC17CP11 TC1796 - Jaguar, Land Rover, Renault; EDC17CP14 TC1796 - Hyundai, Volkswagen, Linde, Jungheinrich, Skoda, Seat, Porsche, KIA, Audi; EDC17CP16 TC1792 - Honda; EDC17CP18 TC1796 - GMC, Chevrolet; EDC17CP19 TC1766 - Renault, Saab; EDC17CP20 TC1796 - Audi, Volkswagen, Hako; EDC17CP22 TC1796 - Volvo; EDC17CP24 TC1796 - Audi, Volkswagen.

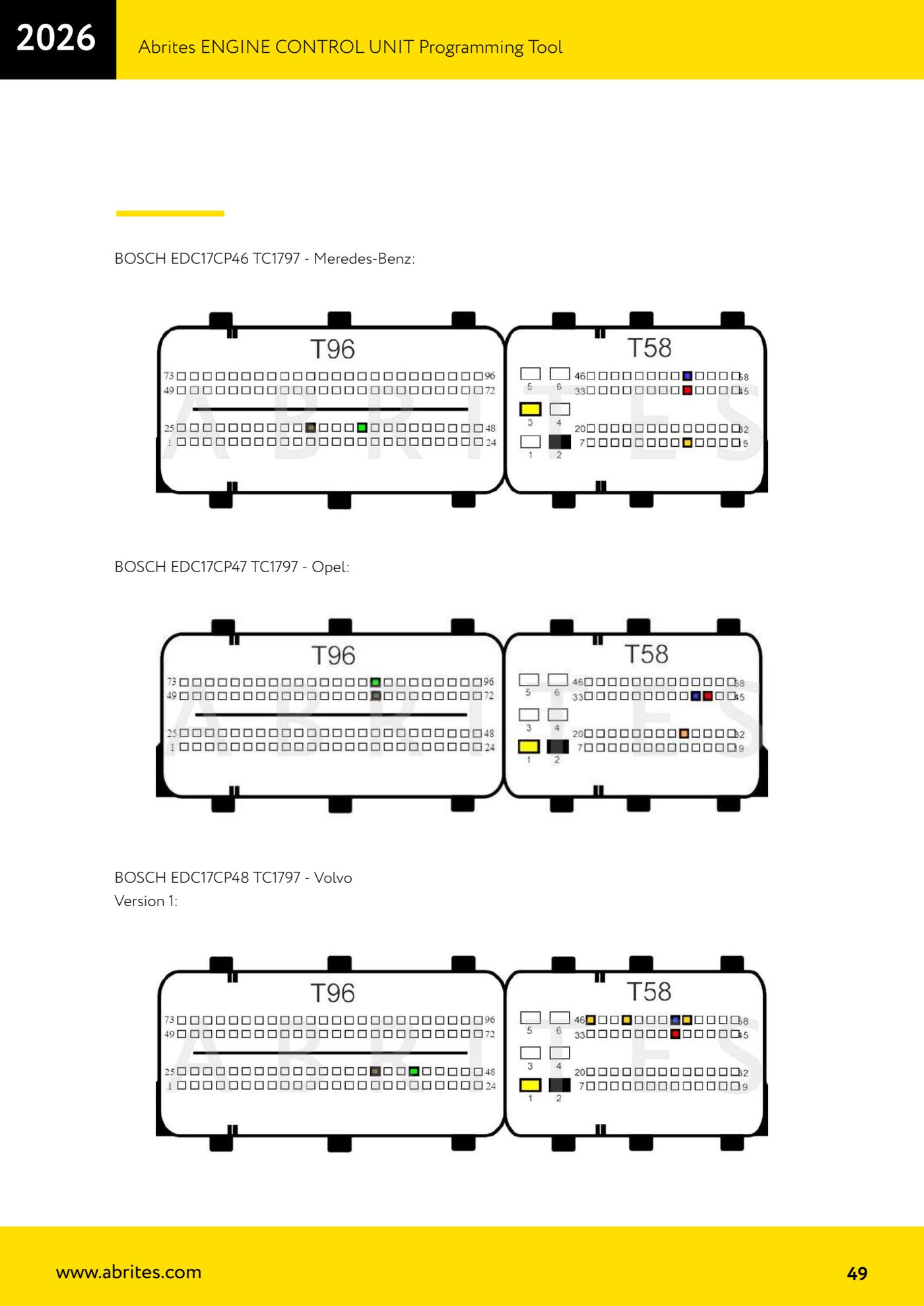

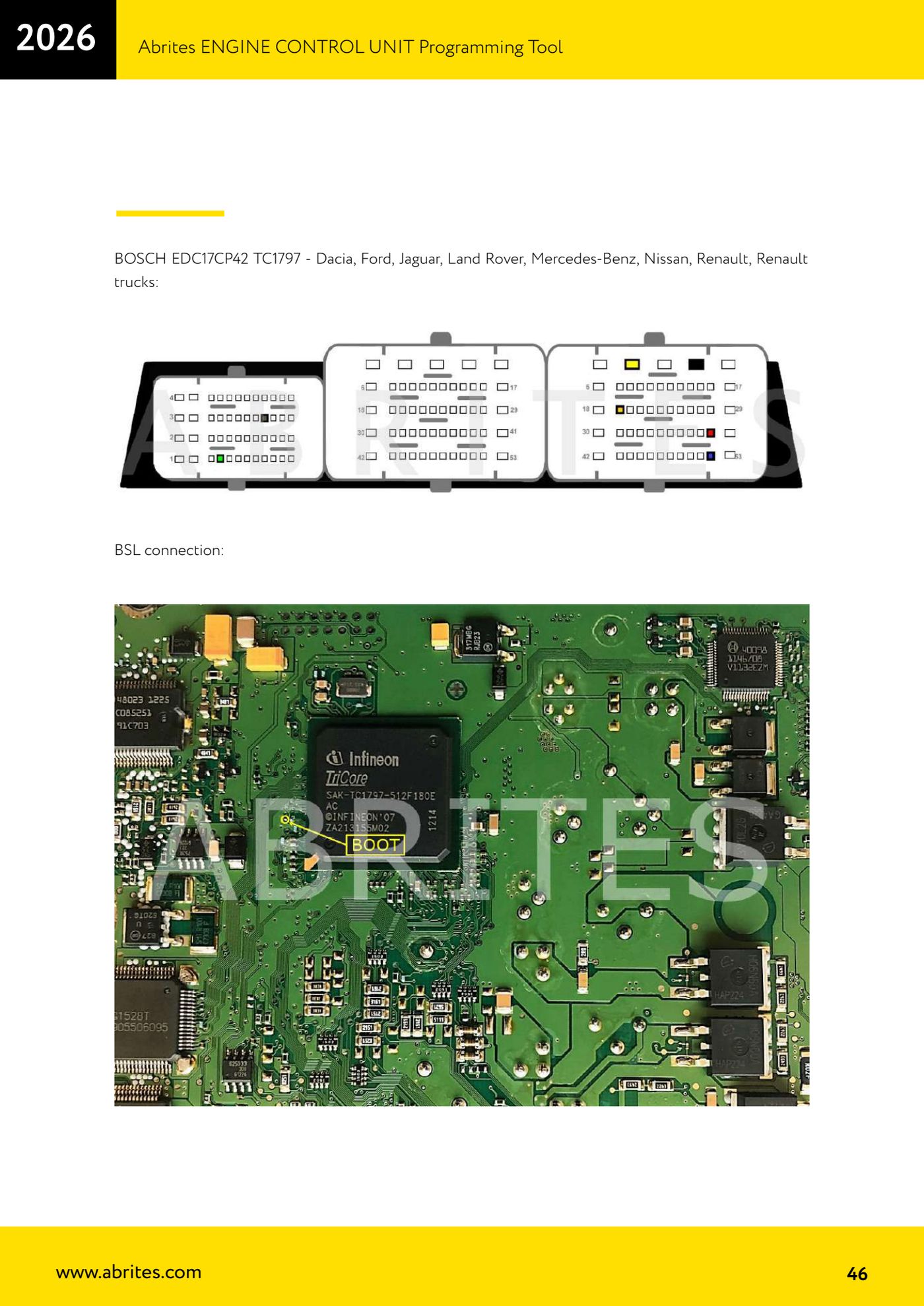

4. Още: EDC17CP37 TC1766 - Toyota; EDC17CP42 TC1797 - Dacia, Ford, Jaguar, Land Rover, Mercedes-Benz, Nissan, Renault, Renault trucks; EDC17CP44 TC1797 - Volkswagen, Audi, Porsche; EDC17CP45 TC1796 и TC1797 - BMW; EDC17CP46 TC1797 - Mercedes-Benz; EDC17CP47 TC1797 - Opel; EDC17CP48 TC1797 - Volvo (внимание: съществуват Version 1 и Version 2, провери коя отговаря на твоята платка).

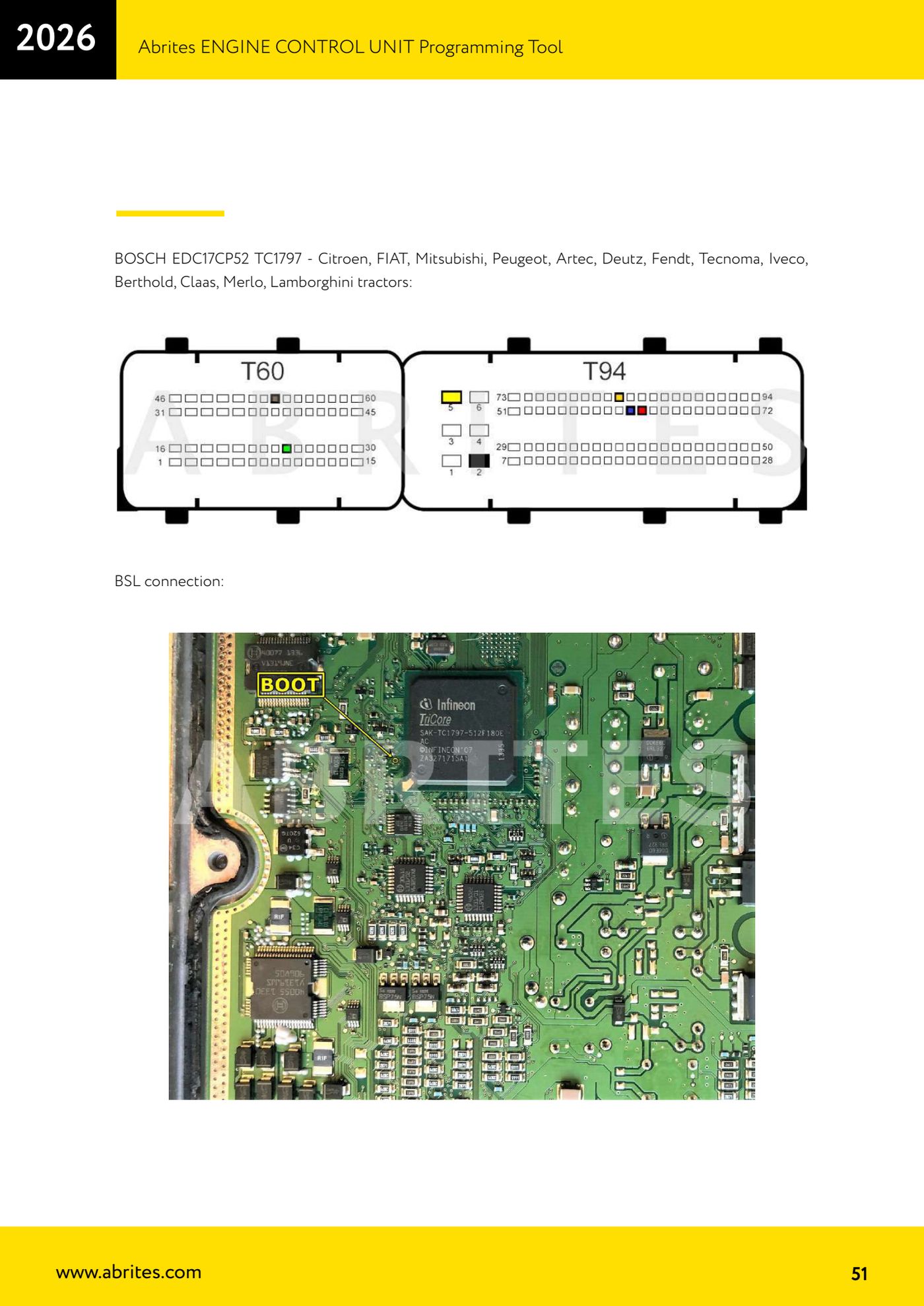

5. И накрая: EDC17CP49 TC1796 и TC1797 - BMW, Lindner; EDC17CP50 TC1797 - Honda; EDC17CP52 TC1797 - Citroen, FIAT, Mitsubishi, Peugeot, Artec, Deutz, Fendt, Tecnoma, Iveco, Berthold, Claas, Merlo, трактори Lamborghini; EDC17CP54 TC1793 - Audi, Volkswagen; EDC17CP55 TC1793 - Jaguar, Land Rover, Mahindra.
6. Ако в схемата присъства секцията "BSL connection", това е вариантът на свързване за boot mode, със запояване на boot pin и посочените съпротивления; останалата част от схемата служи за свързване на стенд.
7. Преведи схемата към проводниците на своя кабел: с CB401 използвай легендата B+, IGN, GND, CAN HI (CAN6), CAN LOW (CAN14), T1, T2, Boot; с CB403 използвай пиноута HD15 (IGN, B+, K-LINE 1, BOOT 2, BOOT 1, T2, T1, CAN H, T3, T4, GND, GND, B+ PERMANENT, CAN L, K-LINE 7).
8. Окабели, като започваш от GND, после свържи DB15 към ZN151 и накрая захрани кутията с 12V; едва тогава стартирай четенето от "Bench" или "BSL" в софтуера.

Екрани за справка
