Кабели Mercedes за AVDI: CB003, CB004, CB005/CB026 и CB006 с пълна пиновка

Сборник от кабелите на Abrites за Mercedes-Benz, с които AVDI се свързва извън стандартната OBDII букса: 38-пинова букса, 14-пинова букса на Sprinter, електронна ключалка на волана ESL/ELV и табло на стенд. Нужни са, когато до блока или модула трябва да се стигне директно, без диагностиката на автомобила.

Процедура

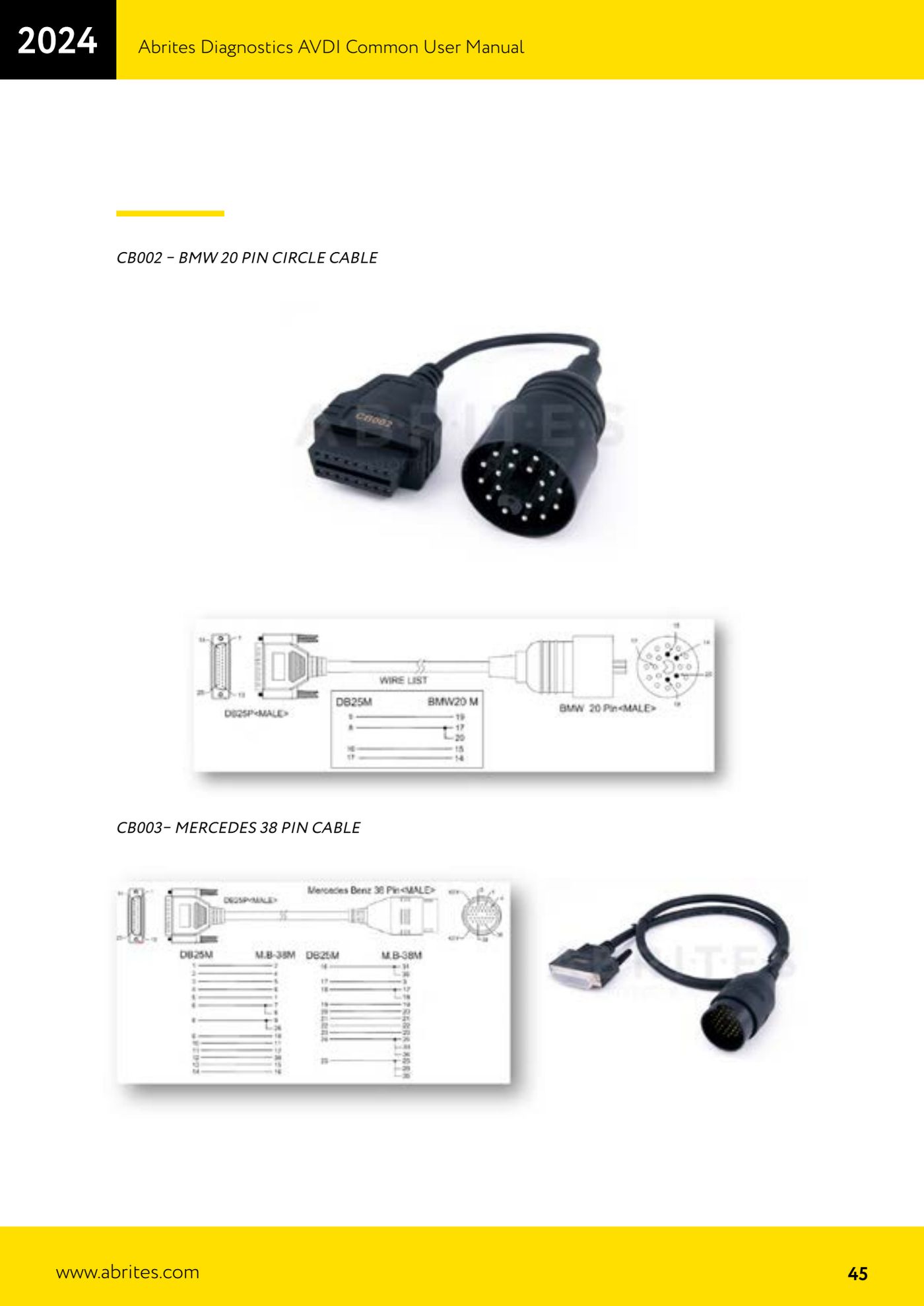

1. Определете диагностичната букса на автомобила: ако е кръглата 38-пинова (по-стари модели), използвайте CB003 - MERCEDES 38 PIN CABLE между AVDI и автомобила.

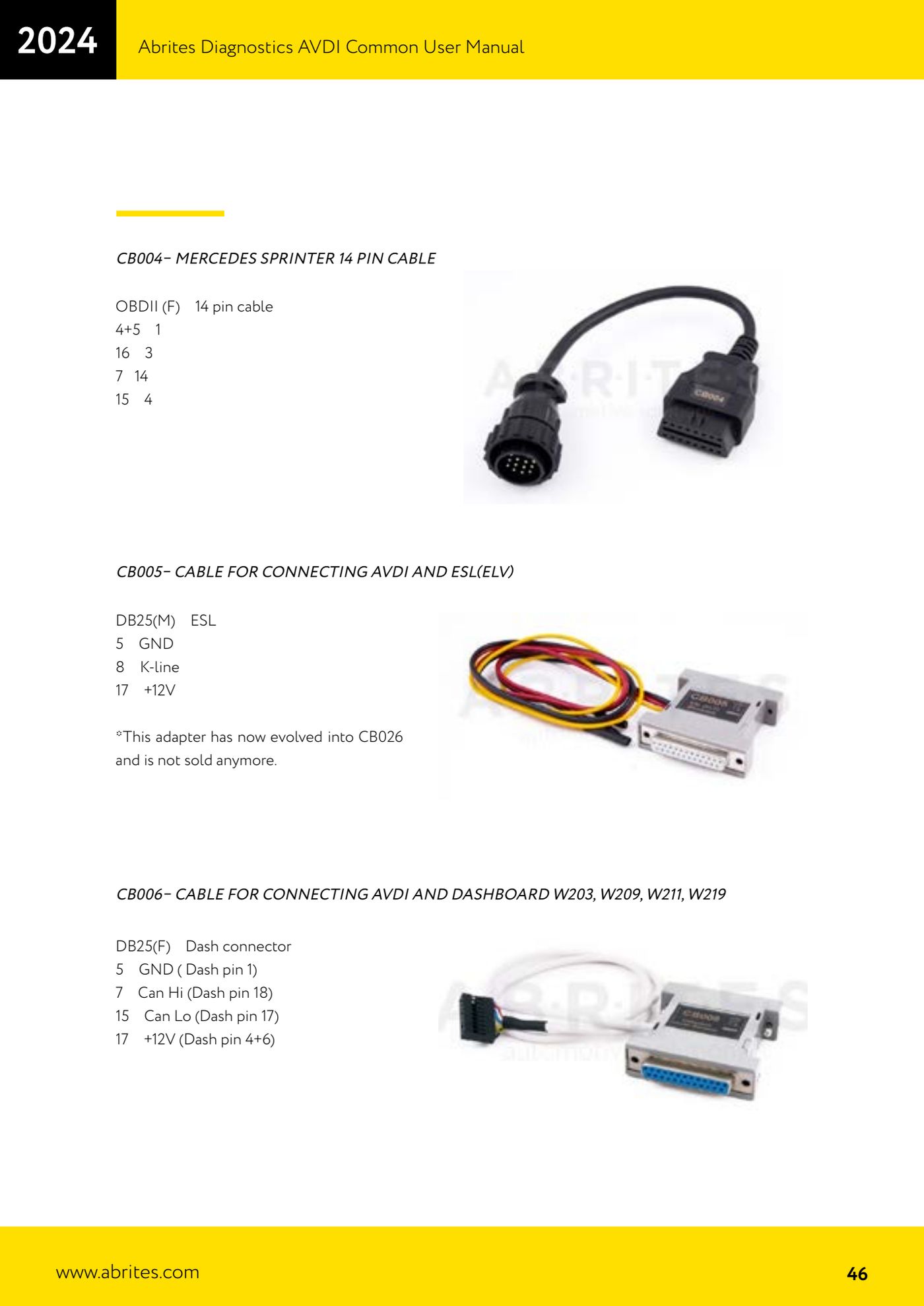

2. При Mercedes Sprinter с 14-пинова букса използвайте CB004: кабелът води OBDII (F) към 14-пиновия конектор по схемата пин 4+5 -> 1, пин 16 -> 3, пин 7 -> 14, пин 15 -> 4.
3. За директна работа върху електронната ключалка на волана ESL/ELV на стенд използвайте CB005 (днес CB026): откъм DB25 (M) връзката е пин 5 -> GND, пин 8 -> K-line, пин 17 -> +12V.
4. За директно свързване на AVDI към таблото на W203, W209, W211 и W219 използвайте CB006: откъм DB25 (F) връзката е пин 5 -> GND (пин 1 на таблото), пин 7 -> CAN Hi (пин 18 на таблото), пин 15 -> CAN Lo (пин 17 на таблото), пин 17 -> +12V (пинове 4+6 на таблото).
5. За EZS, скоростна кутия 7G Tronic и модули ISM/DSM на стенд използвайте CB011 - Abrites Mercedes-Benz cable, който вече съдържа специалните връзки за тези модули.

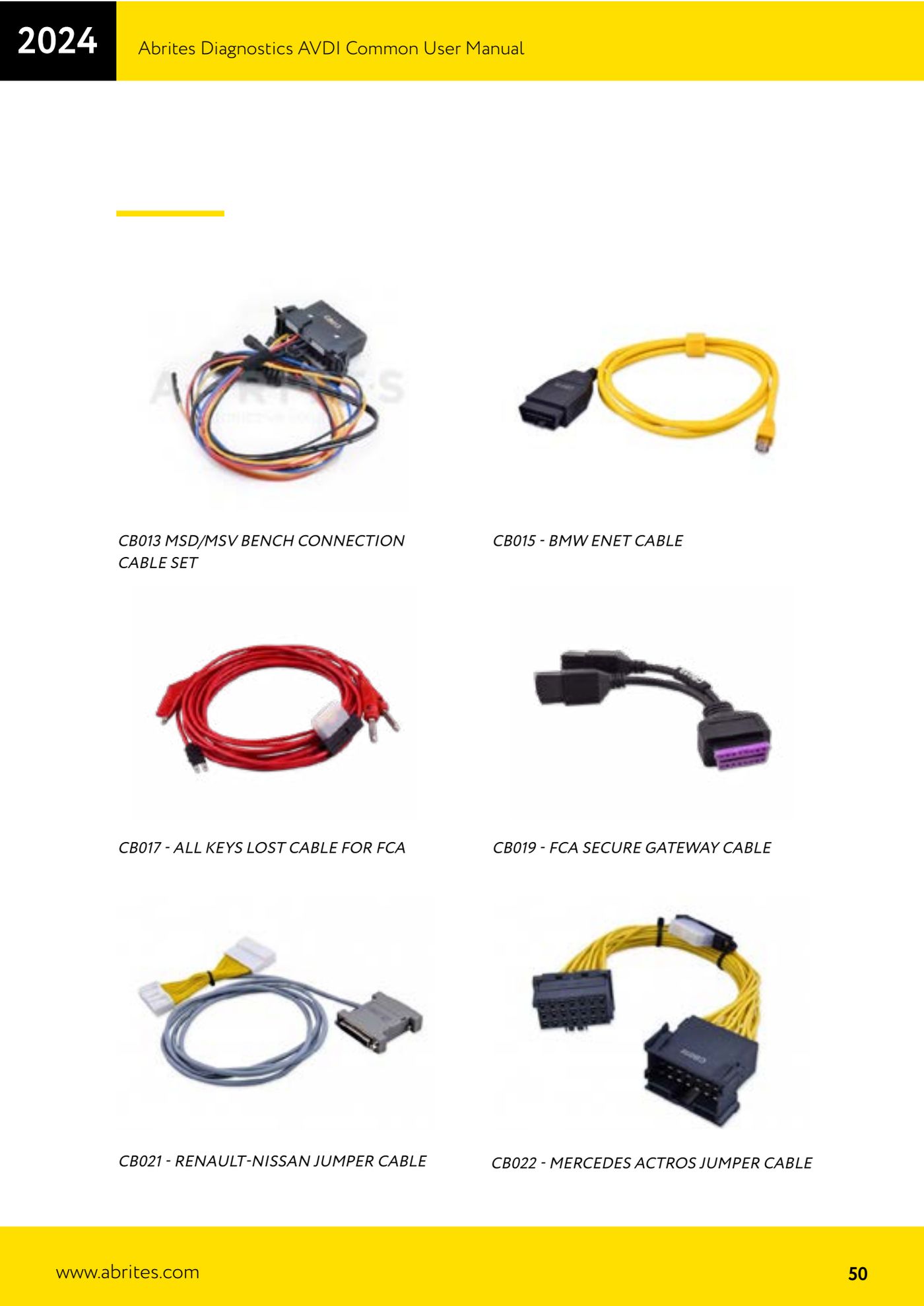

6. При Mercedes Actros, когато трябва да се прескочи комуникационната линия, използвайте CB022 - Mercedes Actros jumper cable.
7. Подайте захранване на модула едва след като сте проверили с мултицет съответствието между пин +12V на DB25 и захранващия пин на модула, след което стартирайте софтуера Abrites и отворете нужната функция.
