Свързване към вътрешния CAN за ECU и TCU при Mercedes Actros със ZN051 Distribution Box

Camion / Bus Интерфейс Класически Хардуер / Свързване Средно ⏱ 20-40 min 7 стъпки

Когато трябва да работиш по ECU (двигател) или TCU (скоростна кутия) на Mercedes Actros, само OBDII не е достатъчен: необходима е едновременна връзка към OBDII буксата и към вътрешния CAN на камиона чрез ZN051 Distribution Box.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • CB106
  • ZN051
⚠ ВниманиеЗа разлика от автомобилите, при камионите цветовете на проводниците не са винаги едни и същи: винаги проверявай фабричната електрическа схема, преди да пробиваш. Използвай само слотове 3-11 на DS-Box.

Процедура

  1. Свали панела в пространството за краката на пътника, за да стигнеш до кабелния сноп между CPC и блоковете ECU (виж процедурата за достъп при Actros).
  2. Свържи ZN051 Distribution Box към AVDI.
  3. Свържи OBDII кабела (CB106) към DS-Box и към OBDII буксата на камиона: по време на работа по ECU/TCU трябва да си свързан едновременно към OBDII и към вътрешния CAN.
  4. Намери в снопа проводниците на вътрешния CAN, които свързват CPC и ECU: CAN H е СИНИЯТ проводник, CAN L е БЕЛИЯТ проводник.
  5. Захвани двата проводника с иглените щипкови конектори (needle pinch connectors), включени в комплекта ZN051.
  6. Отведи двете връзки към DS-Box, като използваш слотове 3-11.
  7. Провери комуникацията, като стартираш софтуера и отвориш FBS (DAS) Manager от иконата Mercedes, а после от иконата Truck на главния екран.

Екрани за справка

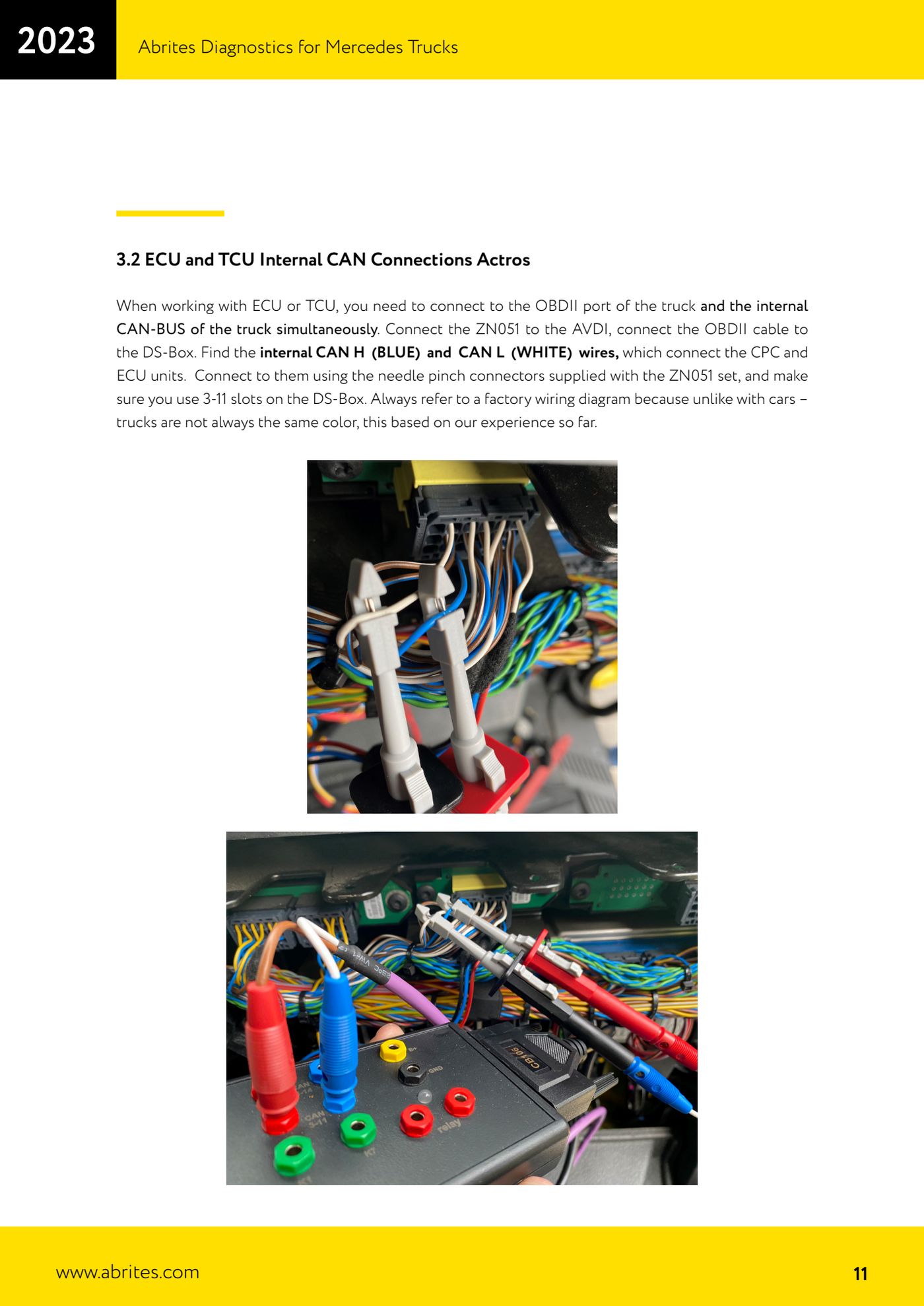

Свързване към вътрешния CAN за ECU и TCU при Mercedes Actros със ZN051 Distribution Box — 1
Източник: Manuale Abrites Diagnostics for Mercedes Trucks, cap. 3.2 (p.11) · ⏱ ориентировъчно време 20-40 min
