Четене на FBS информацията от EIS/EZS, ECU и TCU при Mercedes Trucks (екрани Info)

Преди каквато и да е намеса по ключове или модули е добре да прочетеш FBS данните на блоковете за управление. Екраните Info показват колко ключа са програмирани, VIN, SSID и други идентификационни данни на DAS модулите на камиона.

Процедура

1. Свържи AVDI към камиона с OBDII кабела CB106 и, ако работиш по ECU или TCU, направи и връзката към вътрешния CAN чрез ZN051.
2. Отвори софтуера и влез в FBS (DAS) Manager от иконата Mercedes на главния екран, а после от иконата Truck.
3. Установи връзка с DAS (FBS) модулите на камиона.

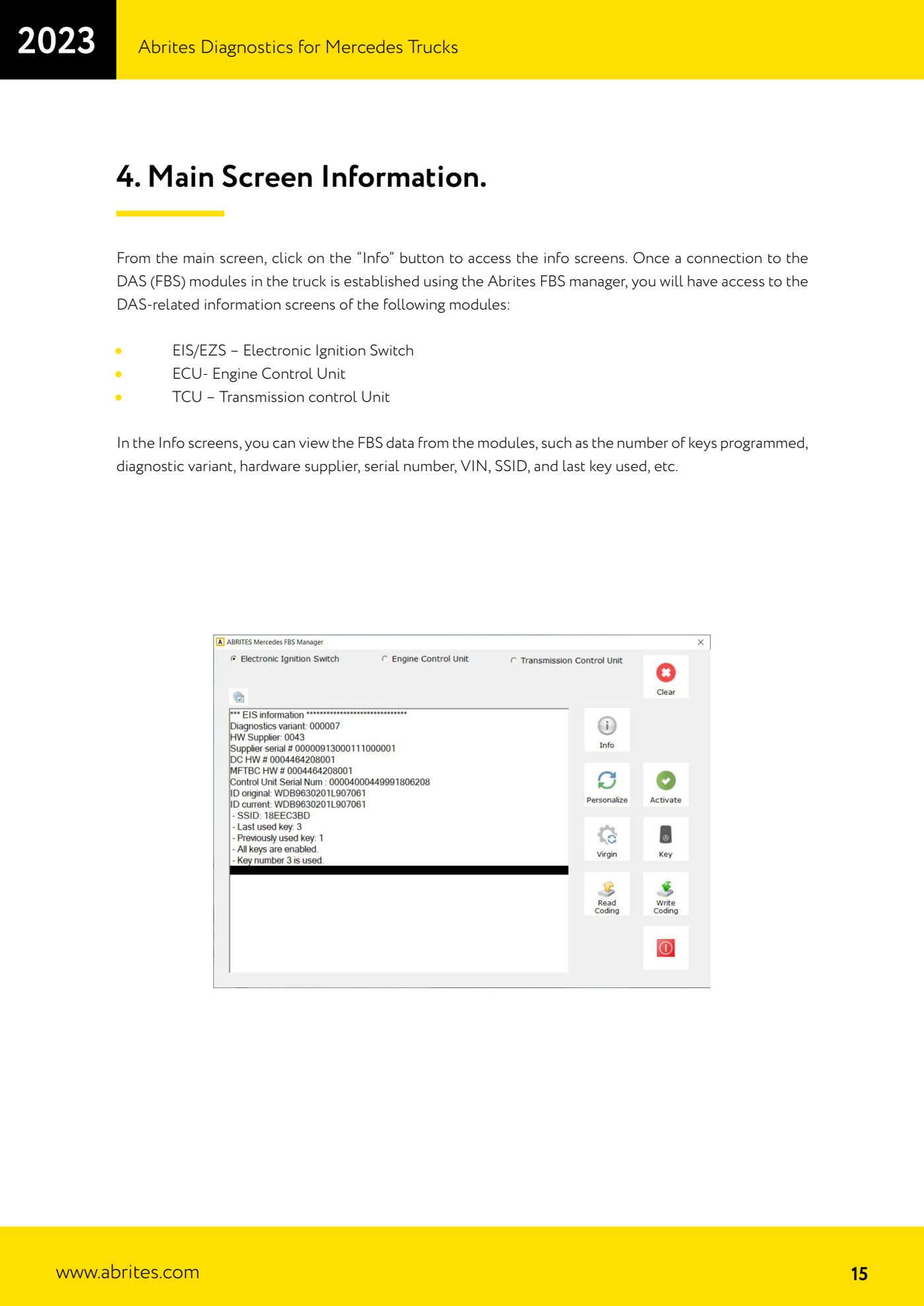

4. От главния екран натисни бутона "Info", за да влезеш в информационните екрани.
5. Избери модула, който да прегледаш: EIS/EZS (Electronic Ignition Switch), ECU (Engine Control Unit) или TCU (Transmission Control Unit).
6. Прочети и запиши показаните FBS данни: брой програмирани ключове, diagnostic variant, hardware supplier, сериен номер, VIN, SSID и последно използван ключ.
7. Пази тези данни за справка: ще ти трябват при програмирането на ключове и най-вече при смяна на модул (VIN и SSID).

Екрани за справка
