Програмиране на ключове при Mercedes Trucks FBS3 (Actros, Axor, Arocs, Setra) с TA69 и ZN003 PROTAG

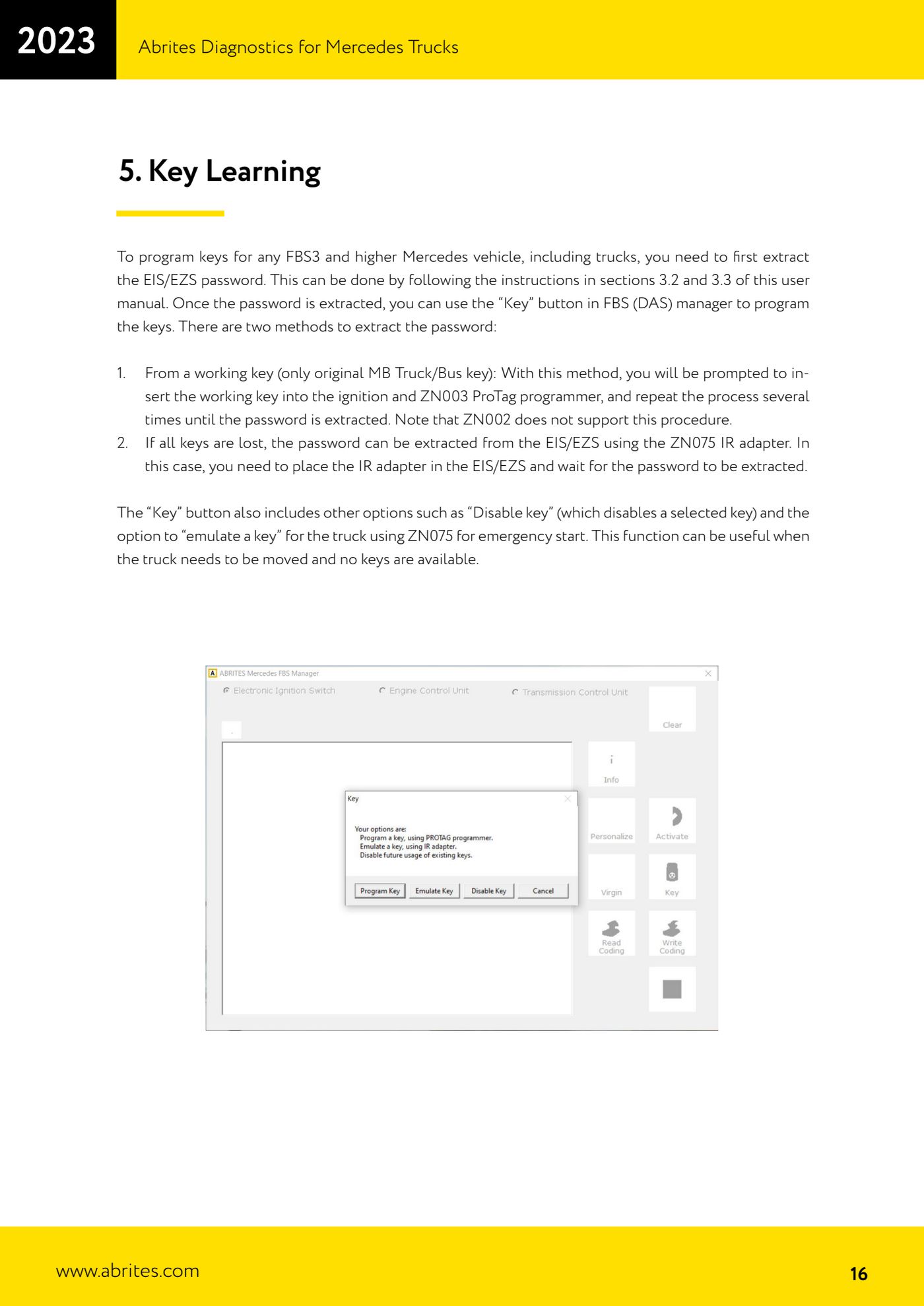

FBS Manager за камиони програмира ключове при Mercedes със система FBS3 (Actros, Axor, Arocs, Setra и производни на платформата Actros 963 MP4). Предпоставката винаги е извличането на паролата от EIS/EZS, от работещ ключ или в режим All Keys Lost.

Процедура

1. Направи необходимите връзки: AVDI + OBDII кабел CB106, ZN051 Distribution Box и, за извличането на паролата при All Keys Lost, предпазително реле на бушон 17 или джъмпер CB022 (Actros), или CB025 на бушон F61 (Setra).
2. Отвори FBS (DAS) Manager от иконата Mercedes, после от иконата Truck и натисни бутона "Key".

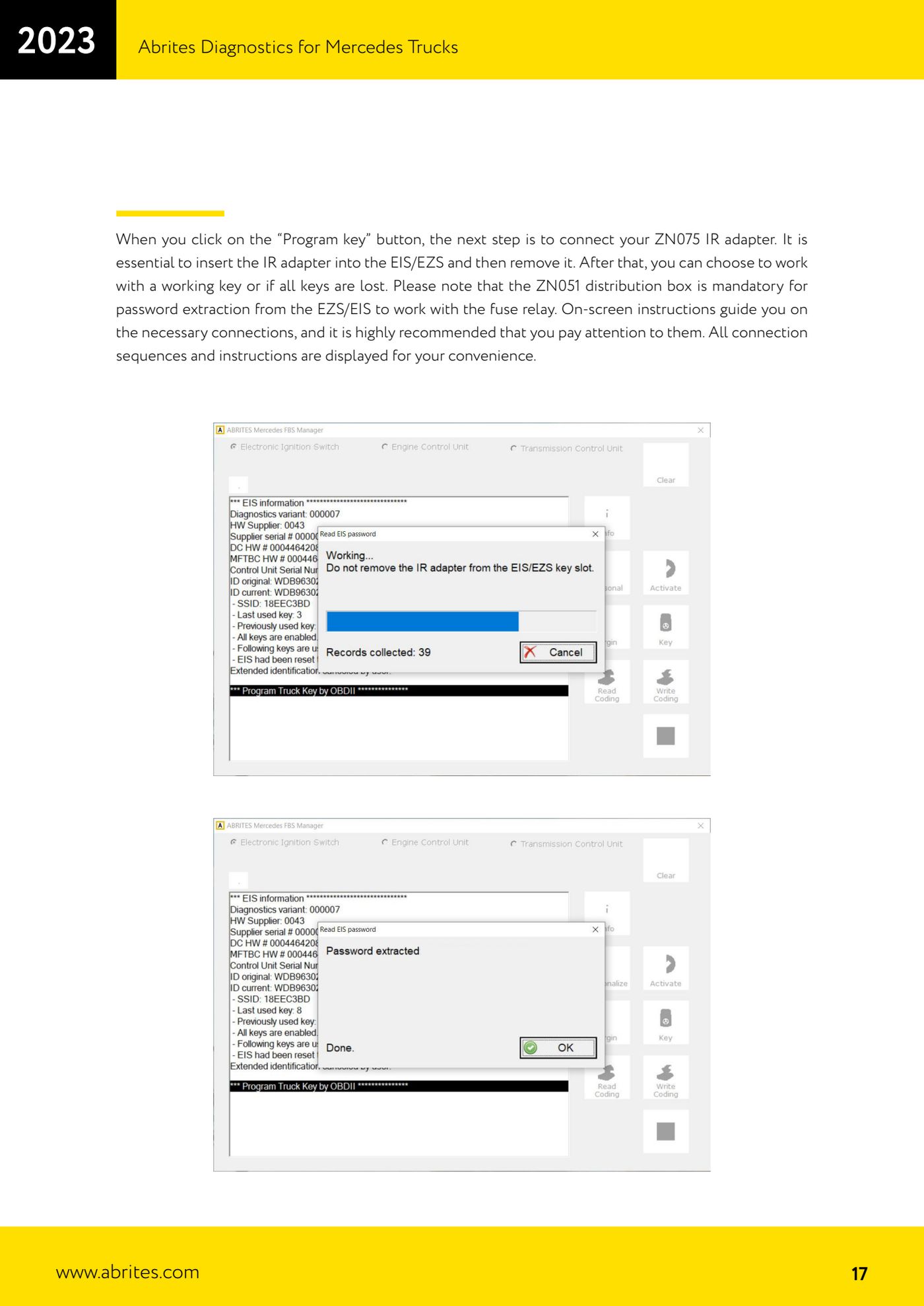

3. Натисни "Program key": софтуерът иска да свържеш IR адаптера ZN075. Постави IR адаптера в EIS/EZS и след това го извади, както се изисква на екрана.
4. Избери метода за извличане на паролата: от работещ ключ или All Keys Lost. Следвай внимателно инструкциите и последователностите на свързване, показвани на екрана, които са специфични за всяка стъпка.

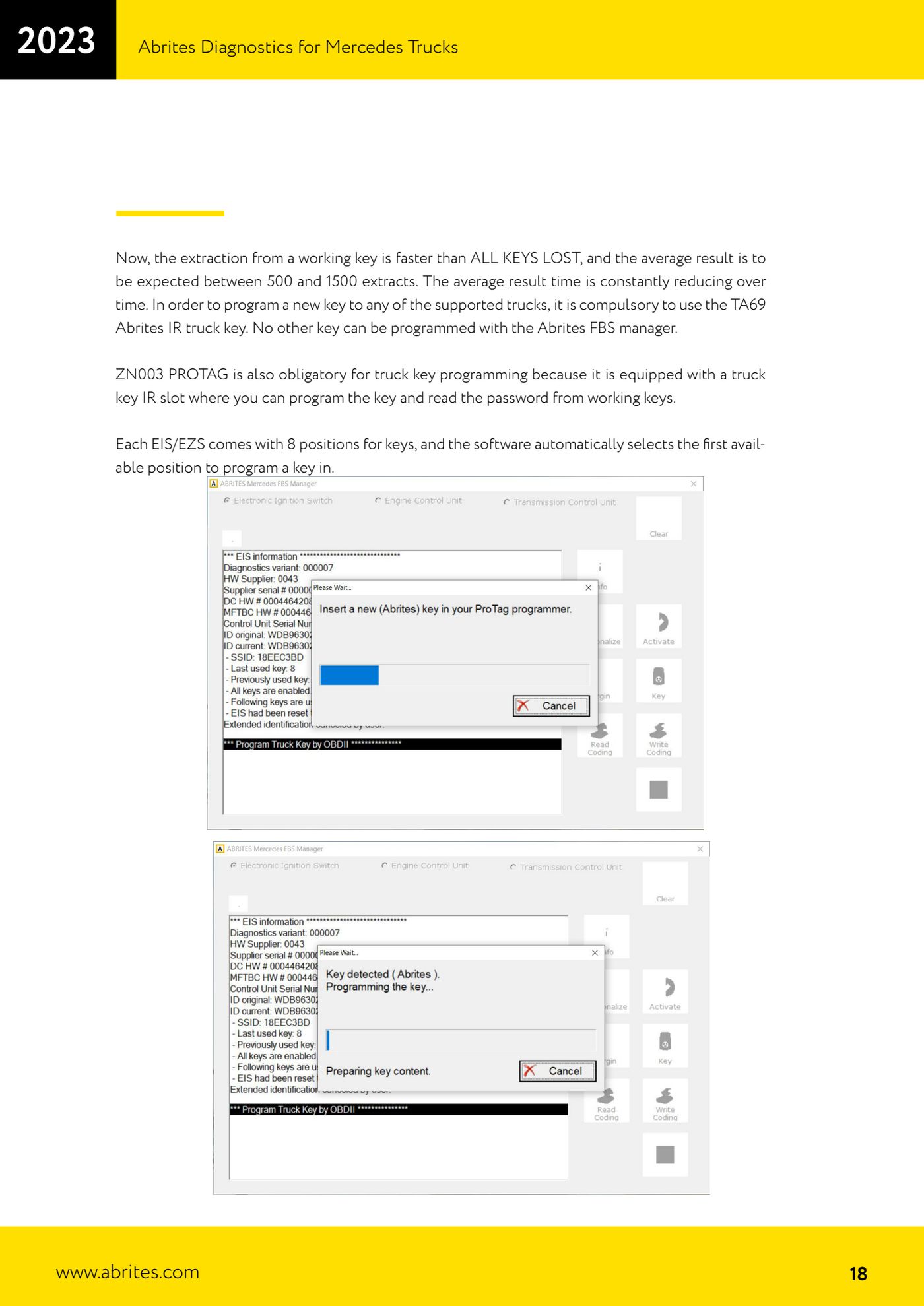

5. МЕТОД 1 - от работещ ключ (само оригинален ключ MB Truck/Bus): когато бъдеш подканен, постави работещия ключ в контактния ключалка, а после в ZN003 PROTAG, като повтаряш цикъла многократно, докато извличането приключи. Този метод е по-бърз от All Keys Lost и средно са необходими между 500 и 1500 извличания.
6. МЕТОД 2 - All Keys Lost: постави IR адаптера ZN075 в EIS/EZS и изчакай паролата да бъде извлечена. Времената са по-дълги в сравнение с метода с работещ ключ.
7. След като паролата е извлечена, продължи с програмирането на ключа, като използваш изключително IR ключа Abrites TA69, поставен в специалния IR слот за камионни ключове на ZN003 PROTAG.
8. Имай предвид, че всяка EIS/EZS има 8 позиции за ключове и софтуерът автоматично избира първата свободна позиция, в която да програмира новия ключ.
9. Ако е нужно, използвай другите опции от менюто "Key": "Disable key" за деактивиране на избран ключ или функцията за емулация на ключ чрез ZN075 за аварийно запалване, когато камионът трябва да бъде преместен, а няма налични ключове.
10. Помни, че при програмиране на ключ FBS данните се записват автоматично в папката LOG и в инсталационната директория на софтуера: пази ги.

Екрани за справка
