VDO NEC 2009+: entrare in service mode e operare su km, EEPROM, immo e chiavi

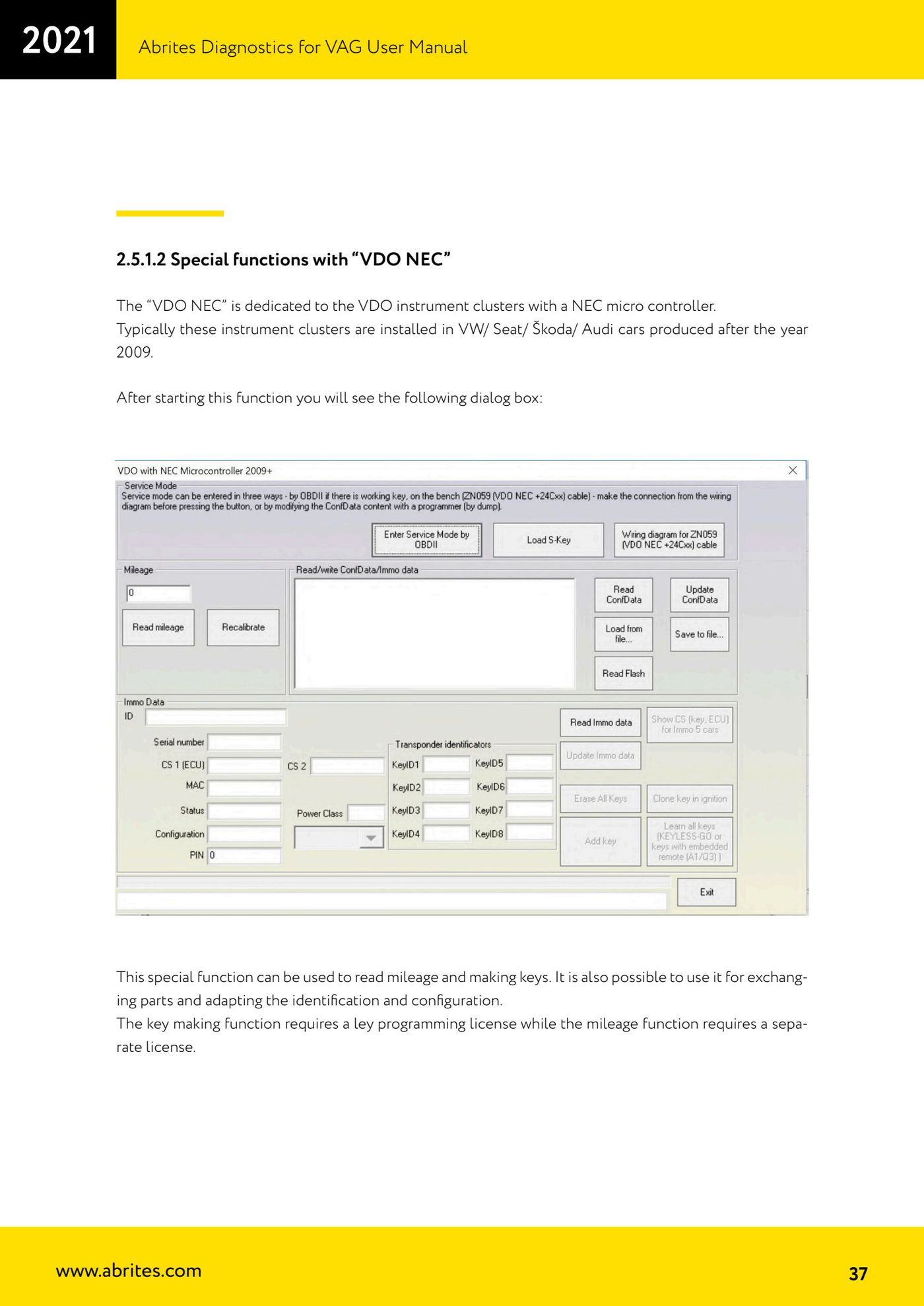

Funzione dedicata ai quadri VDO con microcontrollore NEC, tipicamente montati su VW/Seat/Skoda/Audi prodotte dopo il 2009. Serve per leggere e correggere il chilometraggio, fare chiavi, scambiare componenti e adattare identificazione e configurazione. Su questi quadri nulla e' possibile senza prima entrare in service mode.

Procedura

1. Verifica le licenze: la funzione chiavi richiede la licenza di programmazione chiavi, la funzione chilometraggio richiede una licenza separata.

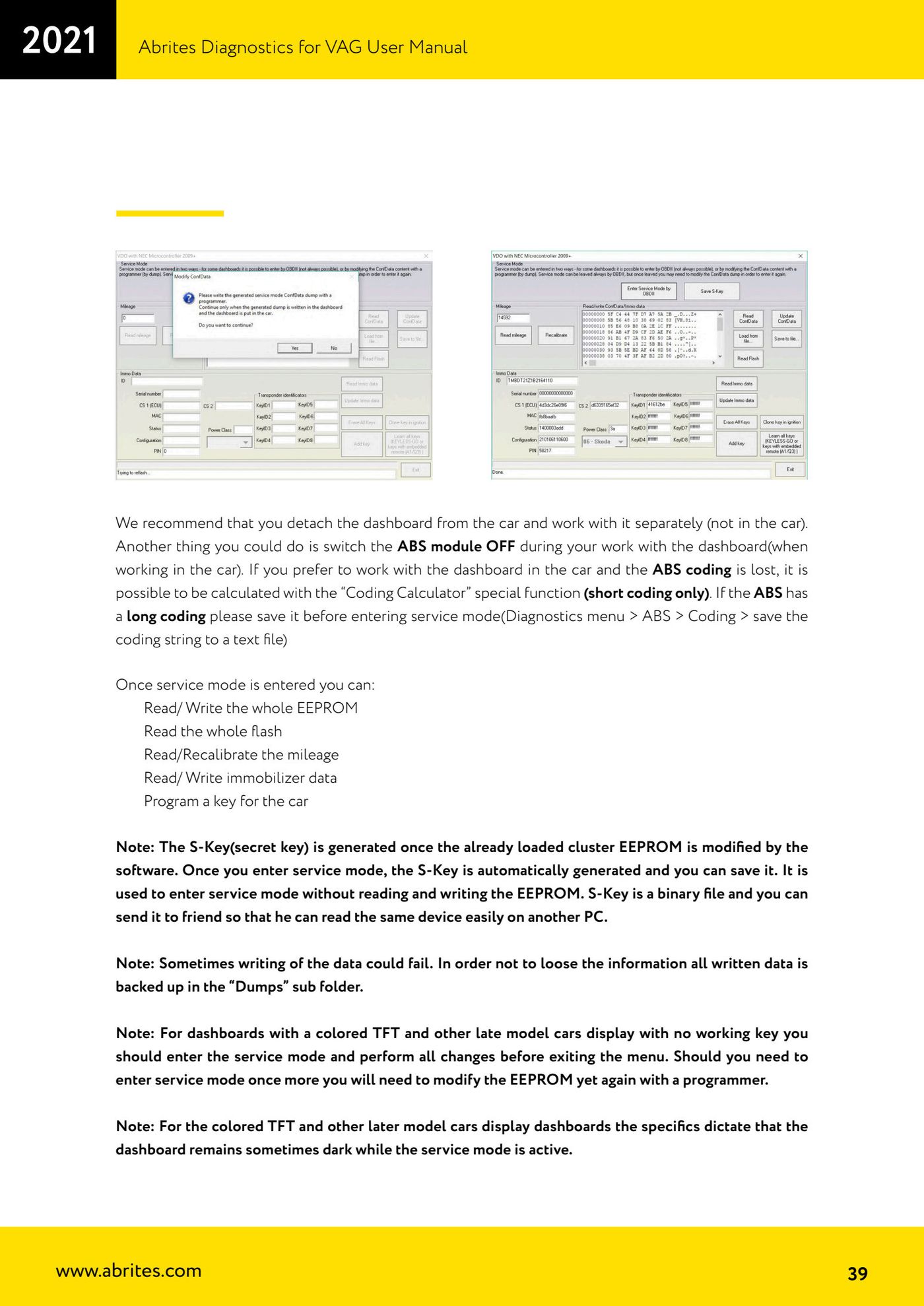

2. Consigliato: smonta il quadro dalla vettura e lavoraci separatamente. Se preferisci lavorare in vettura, spegni il modulo ABS durante il lavoro sul quadro.
3. Se lavori in auto e la codifica ABS va persa, puoi ricalcolarla con la funzione speciale "Coding Calculator" (solo codifica corta). Se l'ABS ha una codifica lunga, salvala prima di entrare in service mode: menu Diagnostics > ABS > Coding > salva la stringa di codifica in un file di testo.

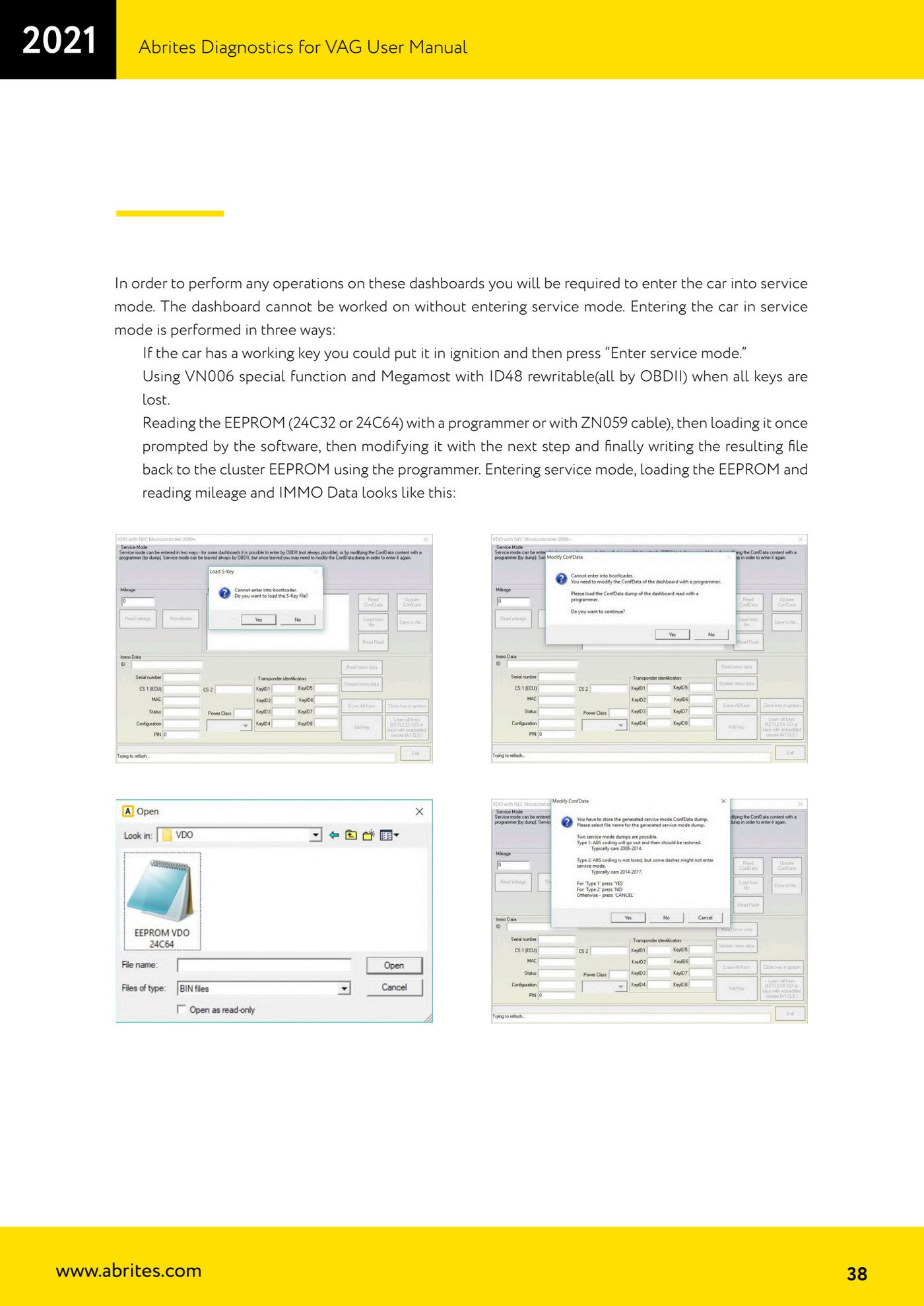

4. Entra in service mode in uno dei tre modi. Primo: se l'auto ha una chiave funzionante, inseriscila nel blocchetto e premi "Enter service mode".
5. Secondo modo (tutte le chiavi perse): usa la funzione speciale VN006 con un Megamost con ID48 riscrivibile, tutto via OBDII.
6. Terzo modo: leggi l'EEPROM (24C32 o 24C64) con un programmatore oppure con il cavo ZN059, caricala nel software quando richiesto, lascia che il software la modifichi e riscrivi il file risultante nell'EEPROM del quadro con il programmatore.
7. Una volta in service mode salva la S-Key (secret key), generata automaticamente quando il software modifica l'EEPROM caricata: e' un file binario che permette di rientrare in service mode senza rileggere e riscrivere l'EEPROM e puoi passarla a un collega per lavorare lo stesso dispositivo su un altro PC.
8. Con il service mode attivo puoi: leggere/scrivere l'intera EEPROM, leggere l'intera flash, leggere e ricalibrare il chilometraggio, leggere/scrivere i dati immobilizzatore, programmare una chiave per la vettura.
9. Completa tutte le operazioni necessarie e solo alla fine esci dal menu.
