Sblocco BCM2 con set ZN080 (senza saldature)

VAG Interfaccia Nuova Chiavi / Immo Avanzata ⏱ ~5 min (lettura) + programmazione chiavi 8 passi

Legge i byte di Component Security (CS) dalle BCM2 bloccate 2013–2018 (piattaforme A4/A5/Q5 e A6/A7/A8/Touareg) per la programmazione chiavi. Con il set ZN080 non servono saldature: adattatori Tipo A (8K – A4/A5/Q5), Tipo B (4H sw >800), Tipo C (4H sw <800).

Licenze necessarie

  • VN020 (o inclusa in VN003)

Hardware / cavi

  • AVDI
  • Set ZN080 con ABPROG
  • Alimentatore 12V (es. ZN063)
  • PROTAG (per le chiavi)
⚠ AttenzioneLa BCM2 deve essere reinstallata nel veicolo per la fase di apprendimento chiave. Salva sempre i dati su file una volta sbloccata.

Procedura

  1. Identifica il tipo di BCM2 e monta l'adattatore ZN080 corretto (A/B/C) avvitandolo ai lati diagonali del PCB.
  2. Collega ABPROG all'AVDI, l'adattatore alla BCM2 e fornisci alimentazione 12V al connettore dedicato.
  3. Apri il software, entra in "Special Functions" e seleziona "Unlock BCM2".
  4. Clicca "Read Data".
  5. Conferma con "OK" quando il software chiede di aver collegato l'ABPROG.
  6. Attendi ~5 minuti: il software sblocca la BCM2. Salva i dati su file.
  7. Per programmare una chiave: collega il PROTAG e clicca "OK". La procedura è guidata.
  8. Nota AKL (tutte le chiavi perse): su A4/A5/Q5 usa "Make a dealer key" e poi "Learn key(s)". Su A6/A7/A8/Touareg è possibile solo se si riesce a leggere il CS della ECU/TCU.

Schermate di riferimento

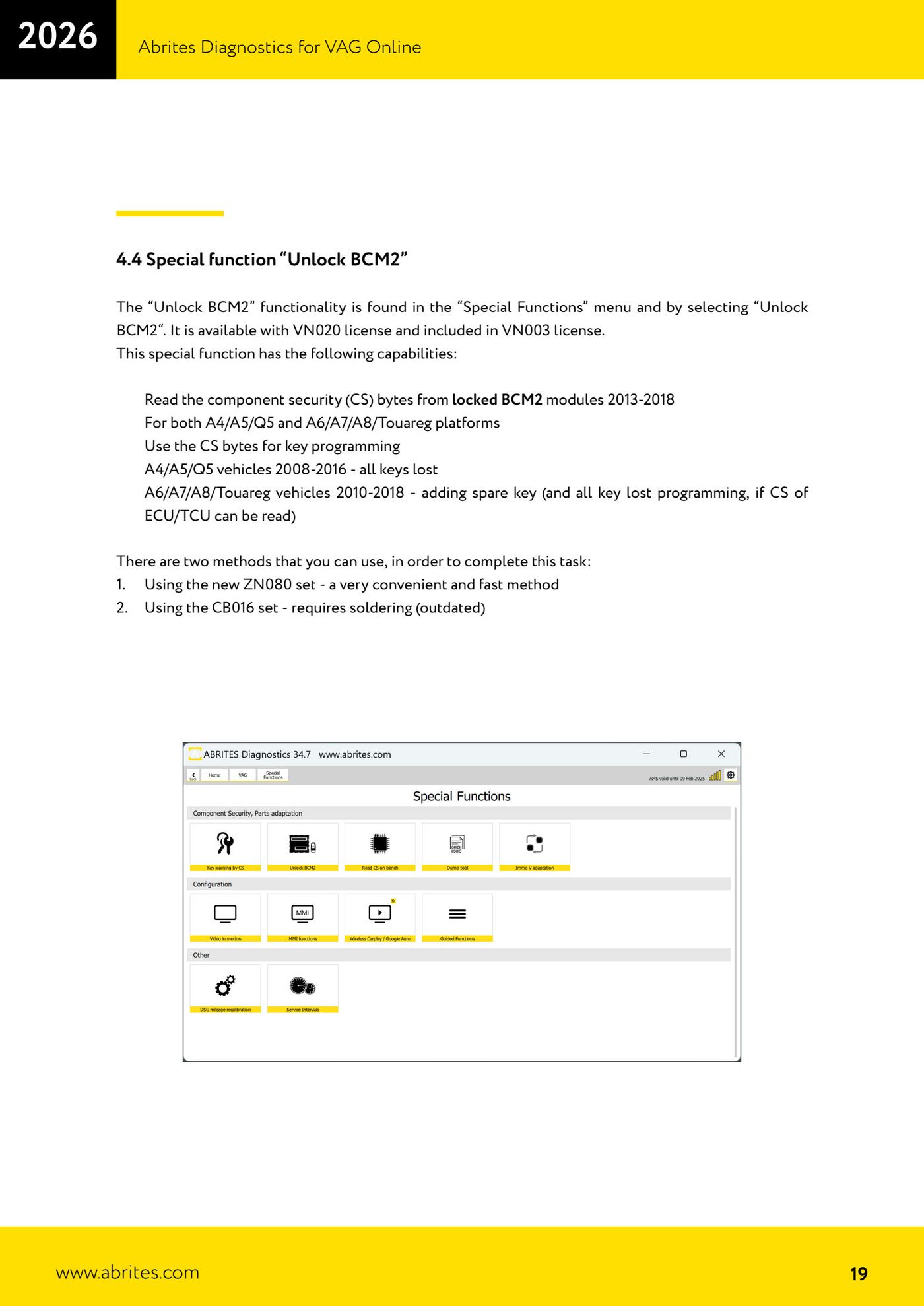

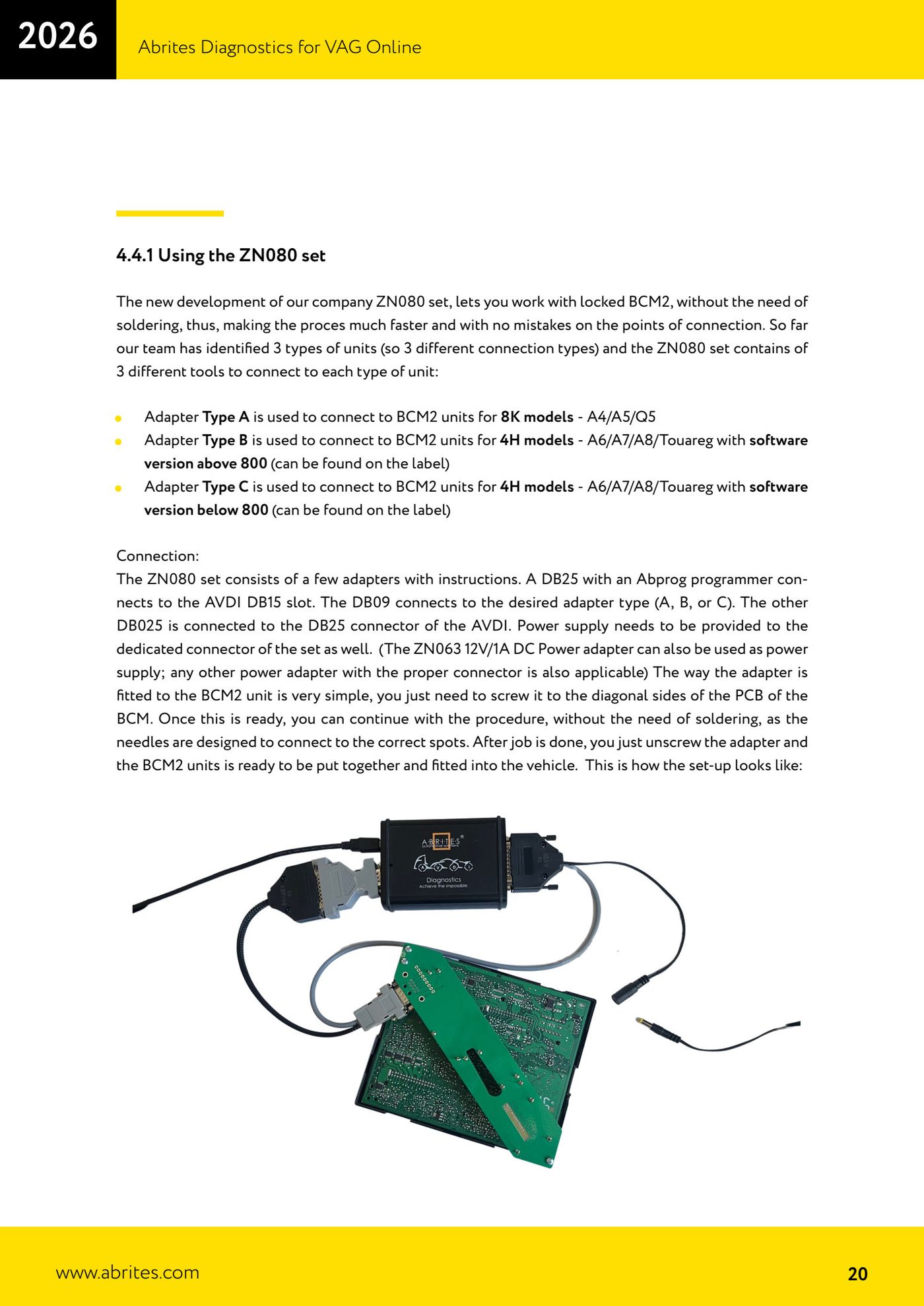

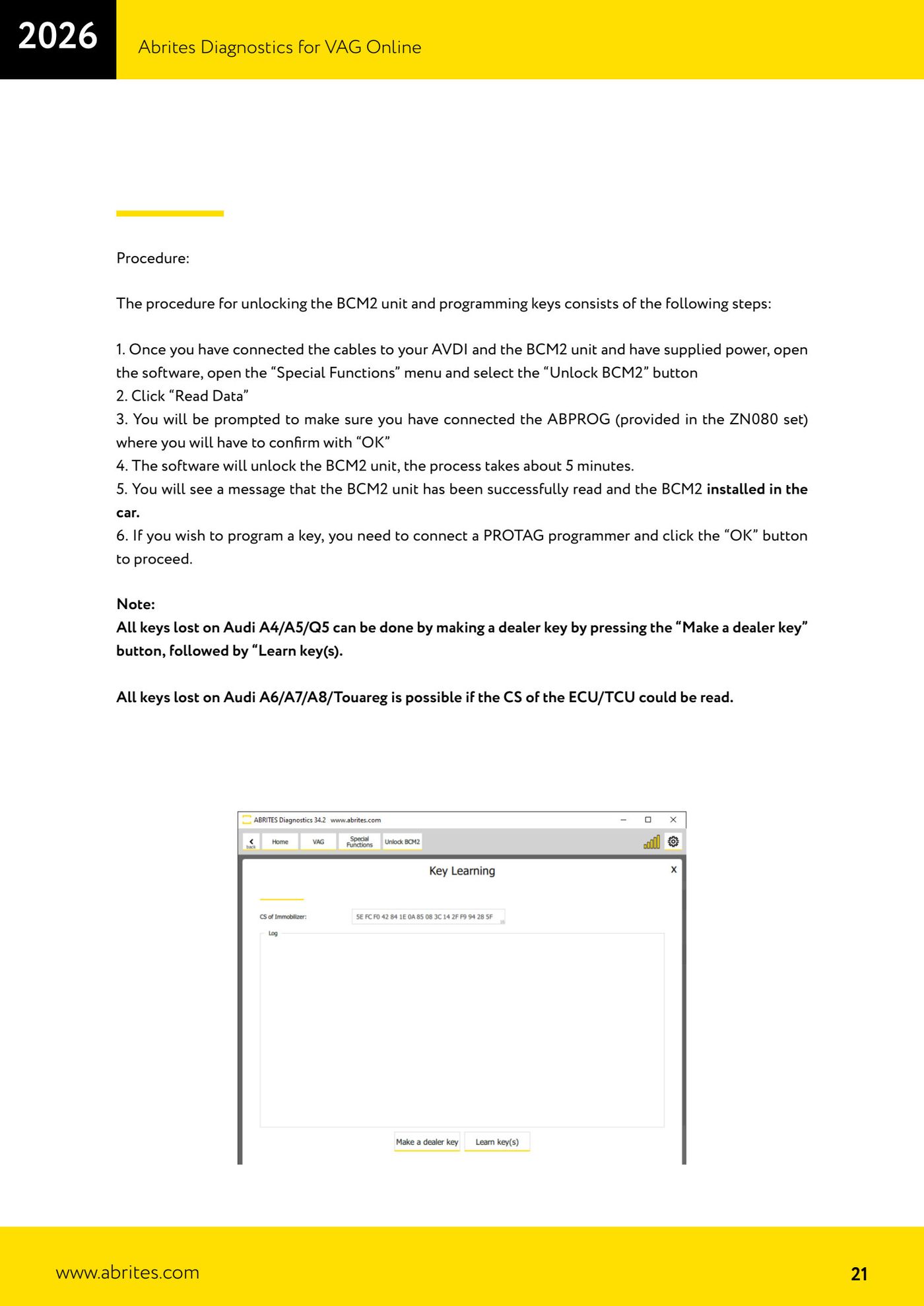

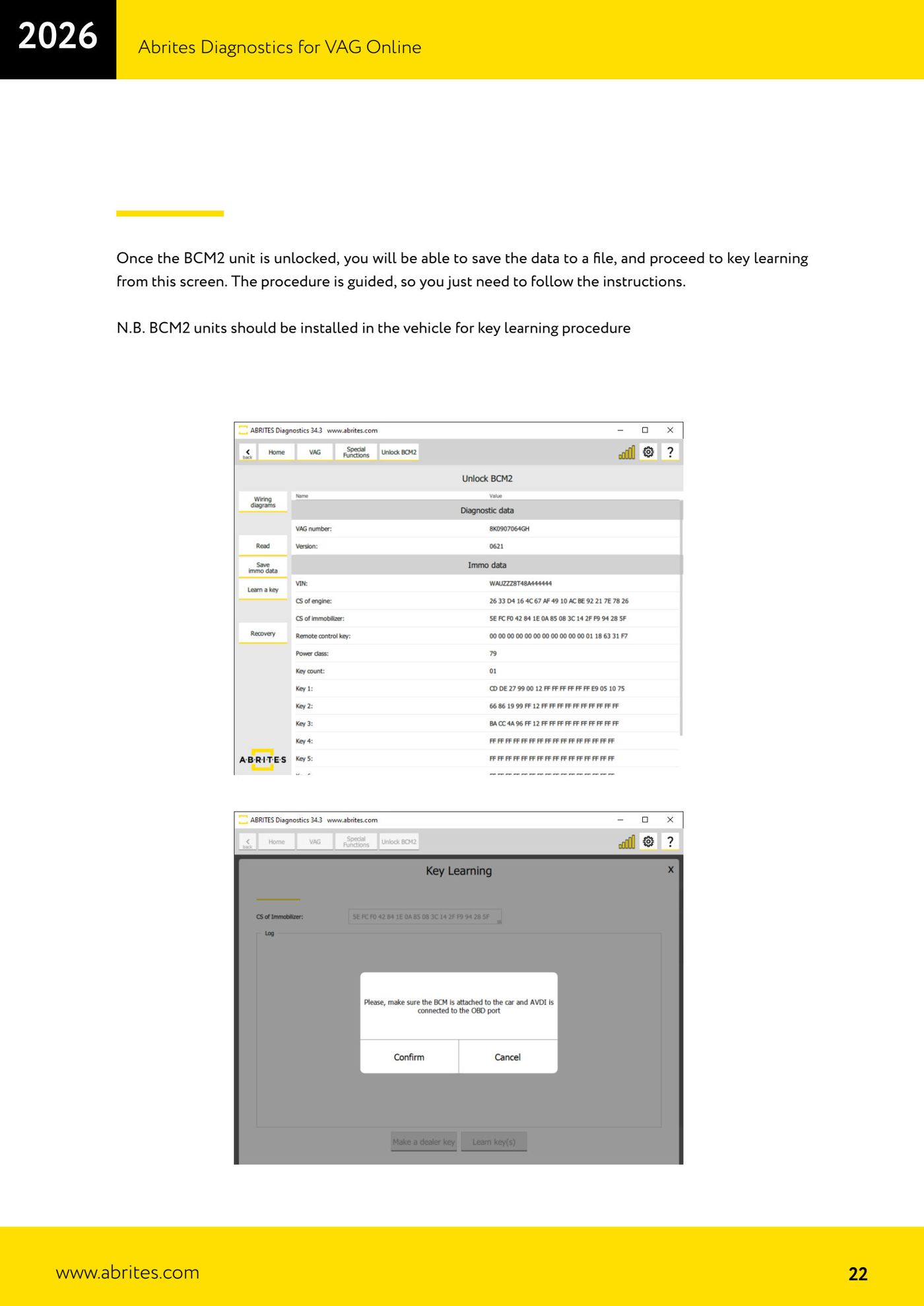

Sblocco BCM2 con set ZN080 (senza saldature) — 1Sblocco BCM2 con set ZN080 (senza saldature) — 2Sblocco BCM2 con set ZN080 (senza saldature) — 3Sblocco BCM2 con set ZN080 (senza saldature) — 4
Fonte: Manuale VAG Online, cap. 4.4 / 4.4.1 (p.19–22) · ⏱ tempo indicativo ~5 min (lettura) + programmazione chiavi
