ECU Flasher: lettura e scrittura ConfData e Flash su EDC15C2 e EDC16+ CP31 (clonazione centralina)

La Special Function "ECU Flasher" legge i ConfData e i file Flash delle centraline EDC15C2 e EDC16+ CP31 e li salva su file; lo stesso file puo' essere riscritto su un'altra unita'. E' la funzione usata per la clonazione della centralina motore.

Procedura

1. Collega l'AVDI alla presa OBD-II del veicolo, quadro su ON, e assicura una alimentazione stabile per tutta la durata dell'operazione.
2. Entra nel menu Special Functions e apri con doppio clic "ECU Flasher".
3. Verifica che la centralina sia una EDC15C2 oppure una EDC16+ CP31, le uniche gestite da questa funzione.
4. Leggi i ConfData dell'unita' e salvali su file.
5. Leggi il file Flash dell'unita' e salvalo su file. Tieni entrambi i file come backup dell'originale.
6. Per la clonazione, collega la centralina di destinazione e carica nel software i file letti dall'unita' originale.
7. Avvia la scrittura verso l'unita' senza interrompere collegamento o alimentazione fino a fine procedura.
8. A operazione conclusa rileggi i dati per verifica, poi controlla avviamento e assenza di nuovi DTC con una scansione completa.

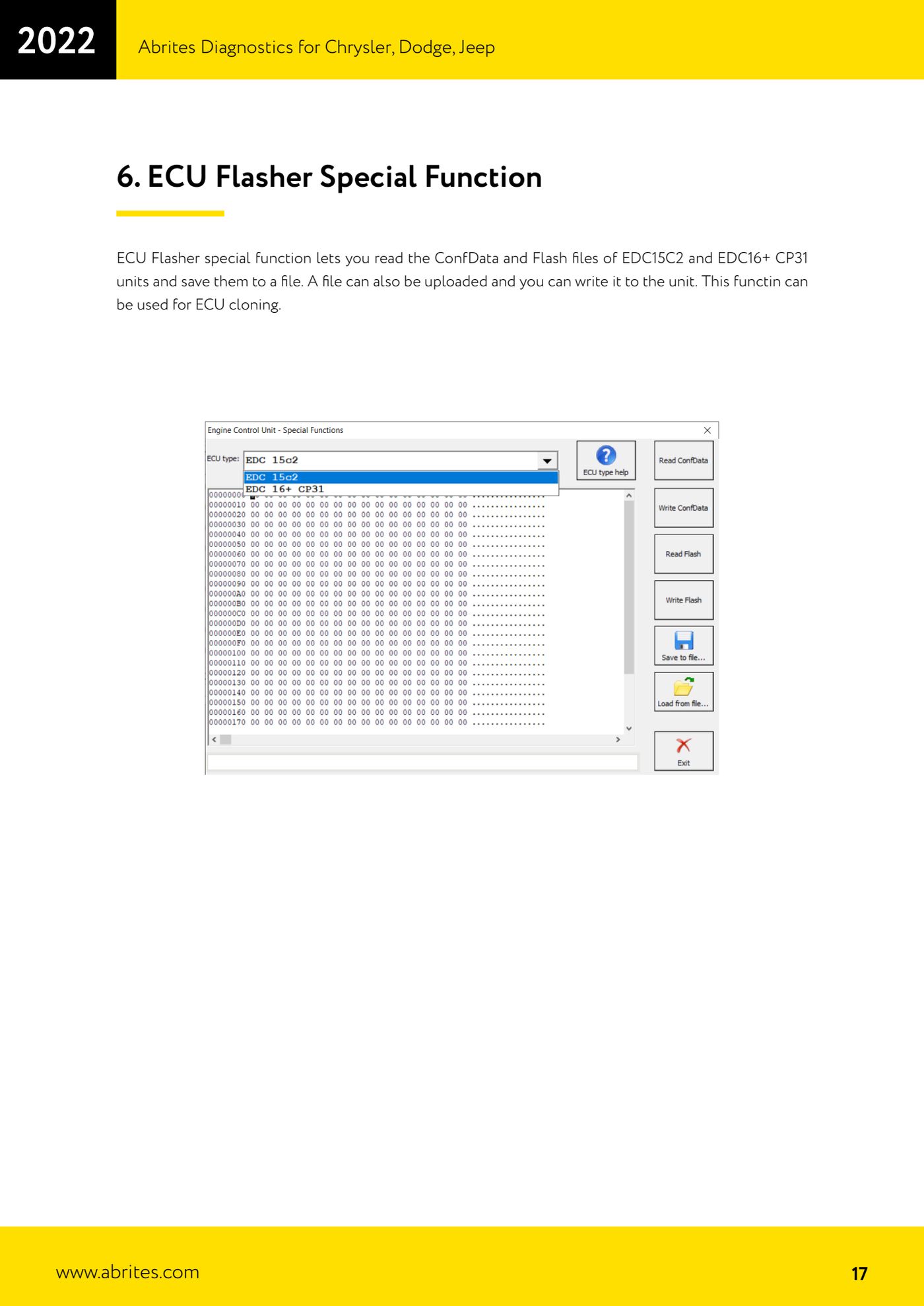

Schermate di riferimento
