Dump Tool: PIN da SKIM, immo off, calibrazione km e renew ECU da dump EEPROM

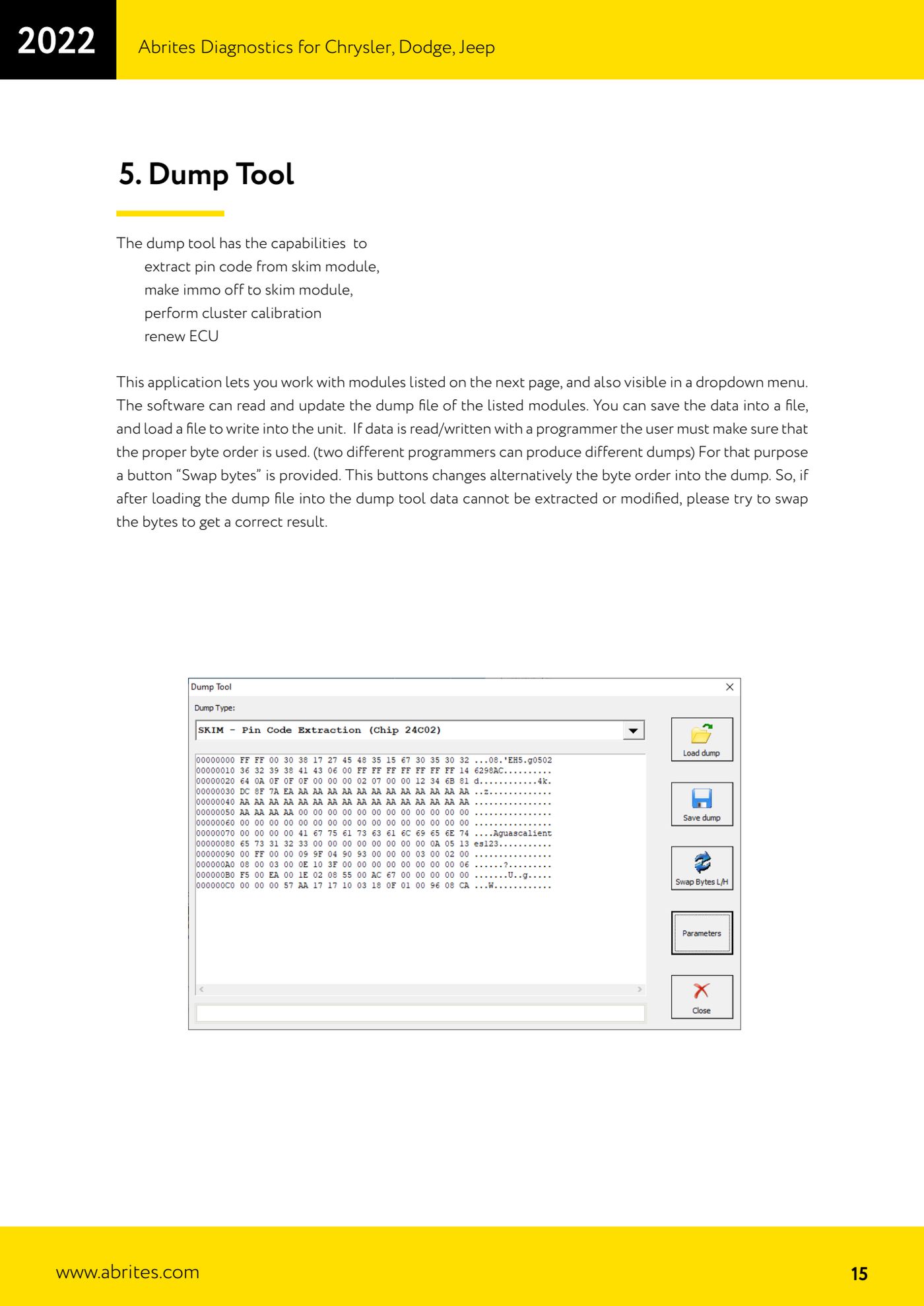

Il Dump Tool lavora sui file dump letti dai chip di memoria e permette di estrarre il PIN dal modulo SKIM, fare immo off sullo SKIM, eseguire la calibrazione del contachilometri e il renew delle centraline motore. Si usa quando l'operazione via OBD non e' possibile o quando il modulo e' gia' smontato.

Procedura

1. Leggi il dump del chip con il programmatore, oppure prepara il file gia' in tuo possesso. Conserva una copia intatta della lettura originale.
2. Apri il software, entra nel menu Special Functions e seleziona con doppio clic "Dump Tool".

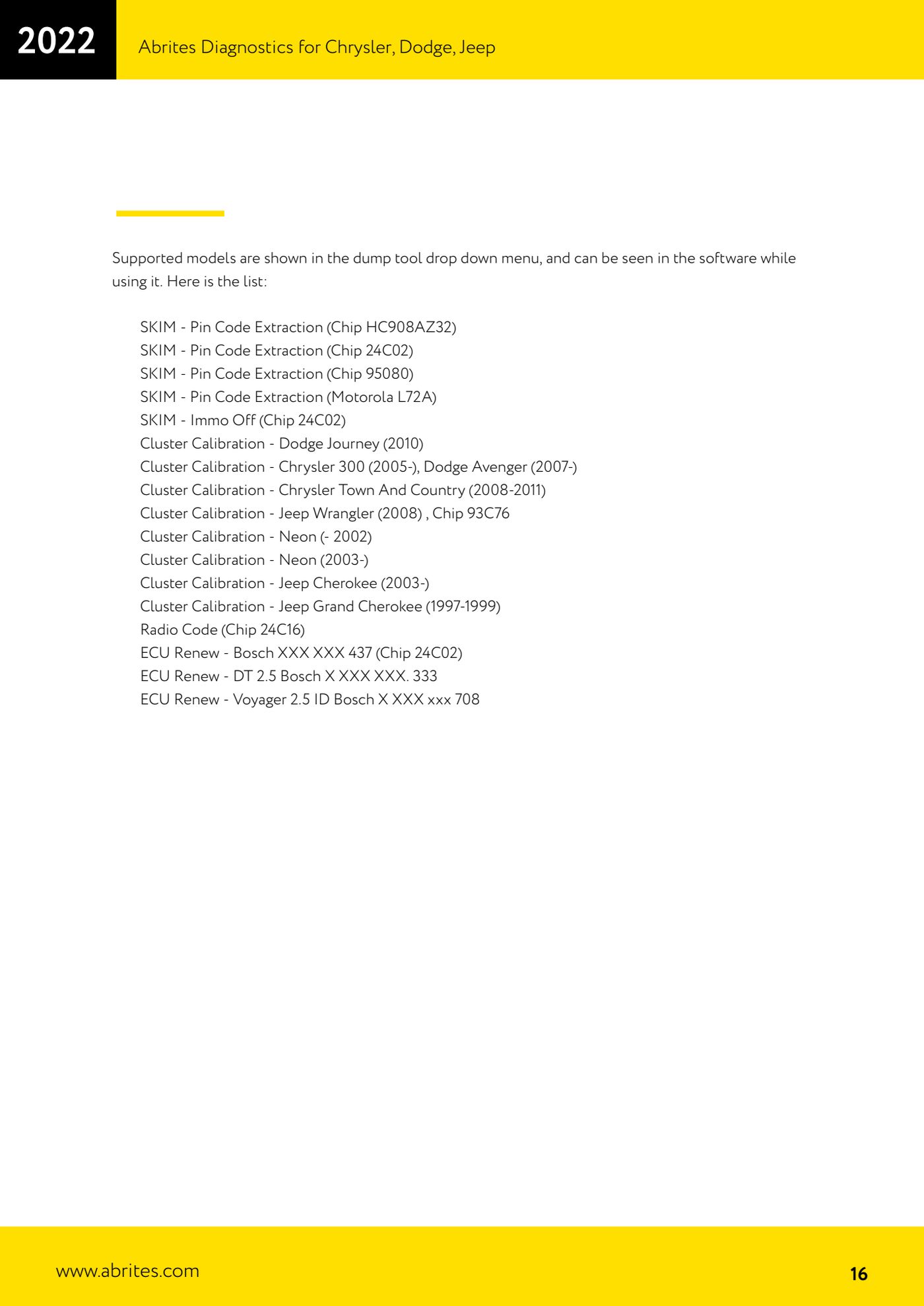

3. Nel menu a tendina scegli la voce corrispondente al lavoro e al chip: SKIM - Pin Code Extraction (HC908AZ32 / 24C02 / 95080 / Motorola L72A), SKIM - Immo Off (24C02), Radio Code (24C16), oppure una delle voci Cluster Calibration (Dodge Journey 2010; Chrysler 300 dal 2005 e Dodge Avenger dal 2007; Chrysler Town and Country 2008-2011; Jeep Wrangler 2008 chip 93C76; Neon fino al 2002; Neon dal 2003; Jeep Cherokee dal 2003; Jeep Grand Cherokee 1997-1999).
4. Per il renew della centralina motore seleziona la voce corretta: ECU Renew - Bosch XXX XXX 437 (chip 24C02), ECU Renew - DT 2.5 Bosch X XXX XXX. 333, ECU Renew - Voyager 2.5 ID Bosch X XXX xxx 708.
5. Carica il file dump nel Dump Tool.
6. Se i dati non vengono riconosciuti o non sono modificabili, premi "Swap bytes" per invertire l'ordine dei byte e ricontrolla il risultato.
7. Esegui l'operazione scelta: leggi il PIN visualizzato, applica l'immo off, imposta il nuovo chilometraggio o il renew della ECU.
8. Salva su file il dump modificato, mantenendo separato l'originale.
9. Riscrivi il file modificato nel chip con il programmatore, rimonta il modulo e verifica il risultato sul veicolo.
