AVDI mit BMW DIS über ebridge und virtuellen Diagnosekopf nutzen (VMware-Netzwerk)

BMW DIS nutzt nicht das Passthru, sondern kommuniziert über Netzwerk mit einem Diagnosekopf: Das Abrites Programm ebridge erzeugt diesen virtuellen Kopf auf dem Host-PC und stellt ihn der virtuellen Maschine mit DIS bereit. Das dient der Diagnose an BMW älterer Generationen über K-Line und CAN.

Ablauf

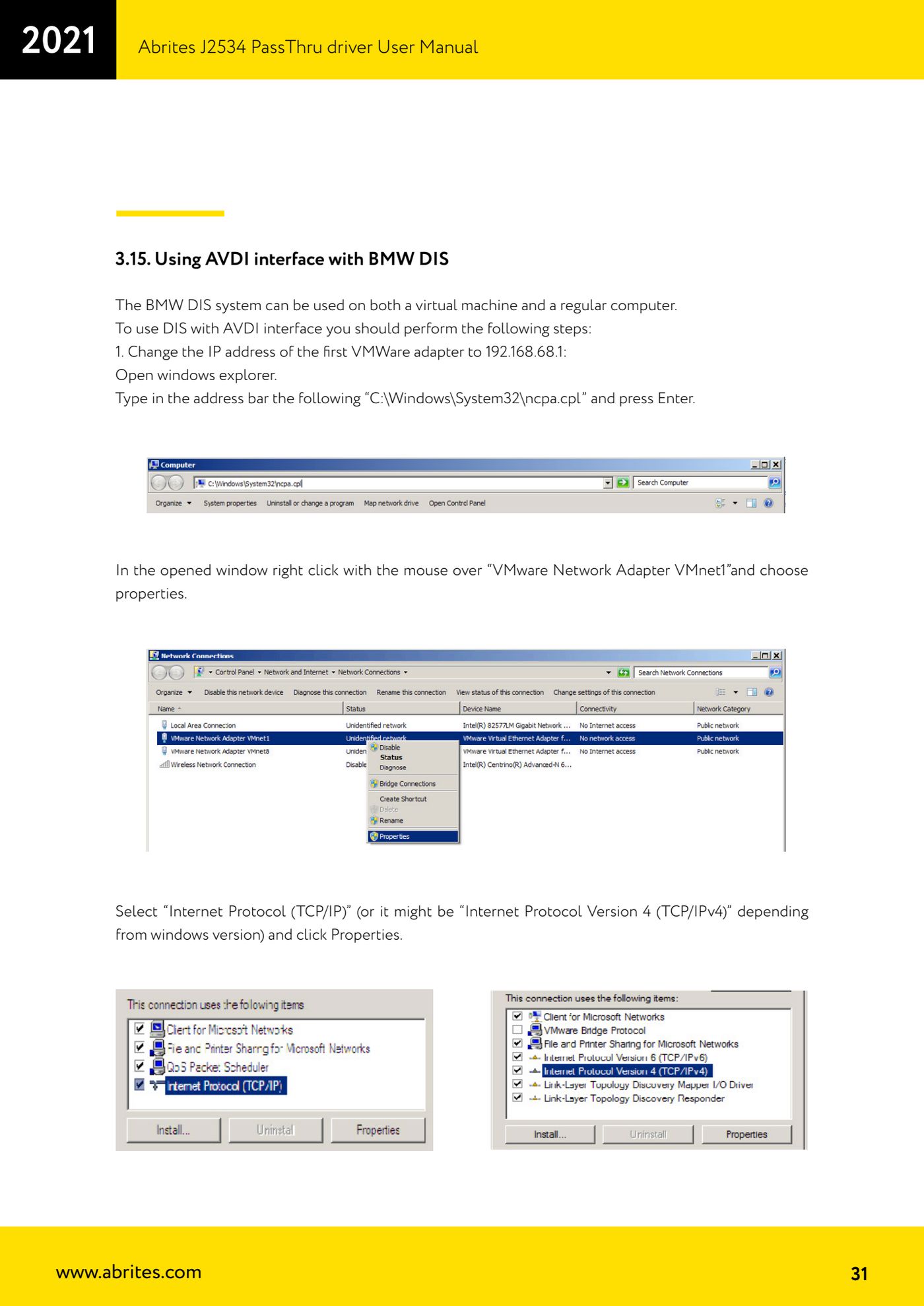

1. Öffne den Explorer, gib in der Adressleiste "C:\Windows\System32\ncpa.cpl" ein und drücke Enter.
2. Klicke mit der rechten Maustaste auf "VMware Network Adapter VMnet1" und wähle "Properties".
3. Wähle "Internet Protocol (TCP/IP)" (oder je nach Windows-Version "Internet Protocol Version 4 (TCP/IPv4)") und klicke auf "Properties".

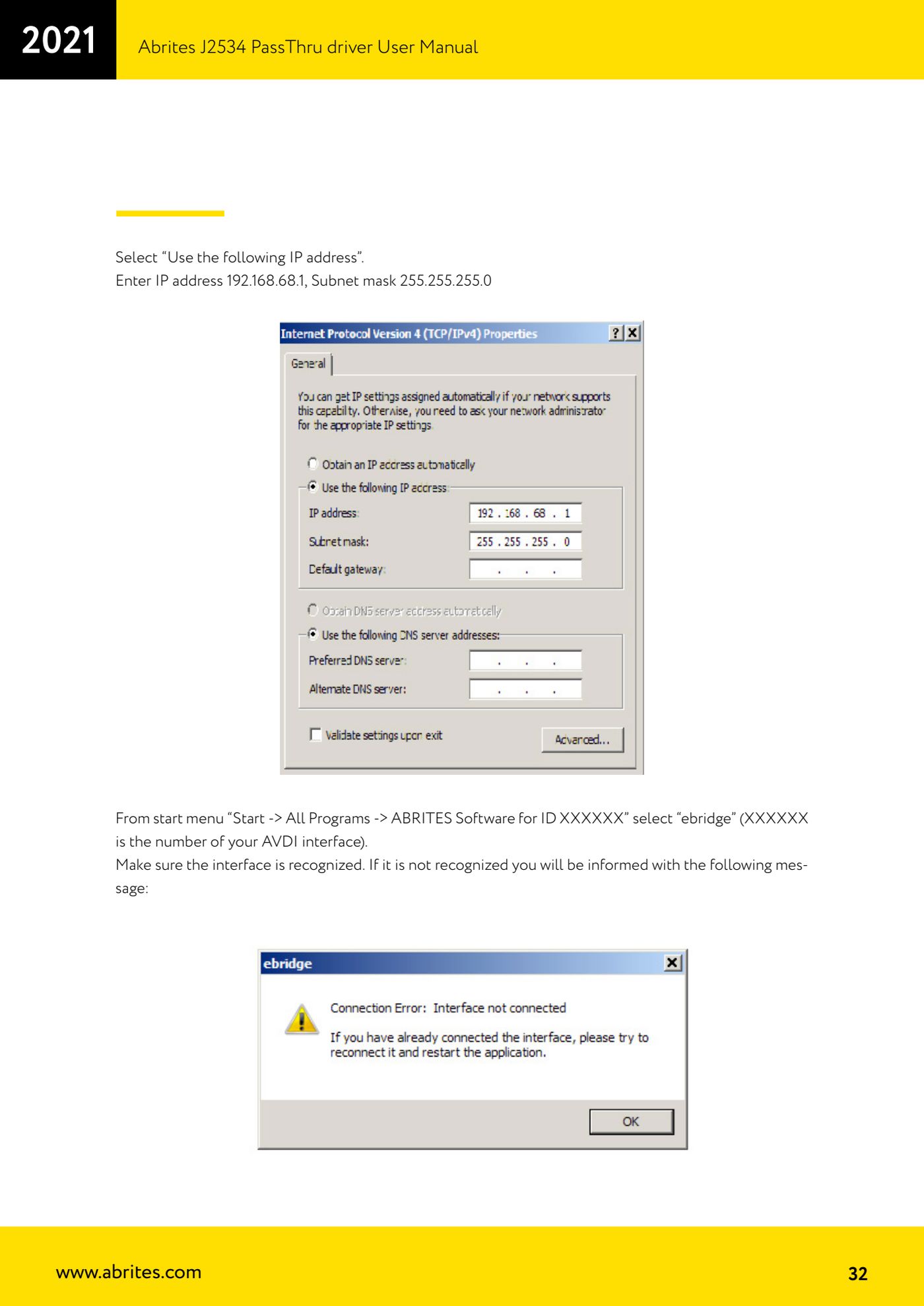

4. Wähle "Use the following IP address" und trage IP-Adresse 192.168.68.1 und Subnetzmaske 255.255.255.0 ein, dann bestätigen.
5. Öffne über das Startmenü "Start -> All Programs -> ABRITES Software for ID XXXXXX" und wähle "ebridge" (XXXXXX ist die Nummer deines AVDI); prüfe, dass das Interface erkannt wird.

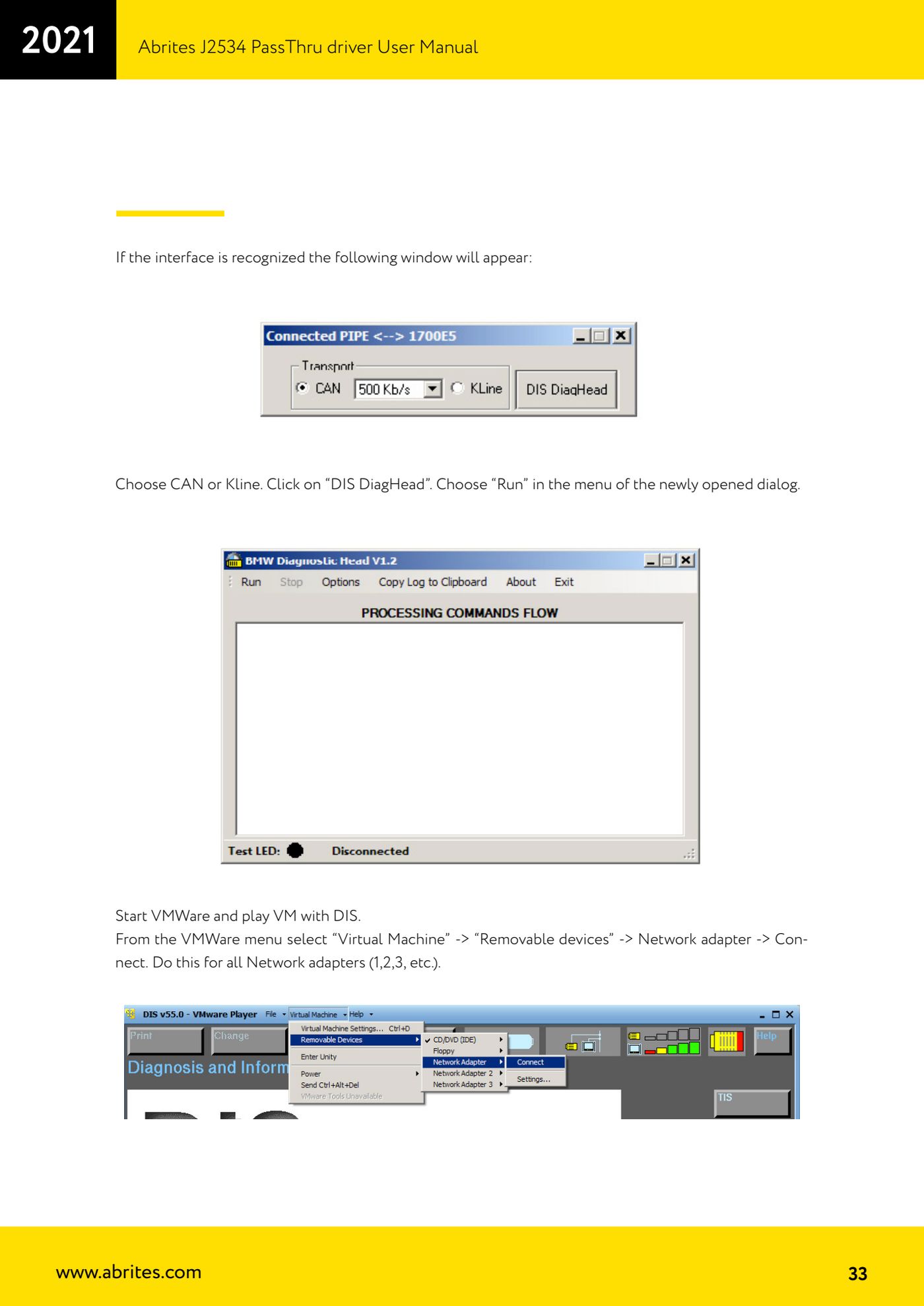

6. Wähle im Fenster von ebridge je nach Fahrzeug "CAN" oder "Kline", klicke auf "DIS DiagHead" und wähle im sich öffnenden Fenster im Menü "Run".
7. Starte VMWare und lasse die virtuelle Maschine mit DIS laufen.
8. Wähle im VMWare-Menü "Virtual Machine" -> "Removable devices" -> Network adapter -> "Connect" und wiederhole das für alle Netzwerkkarten (1, 2, 3 usw.).

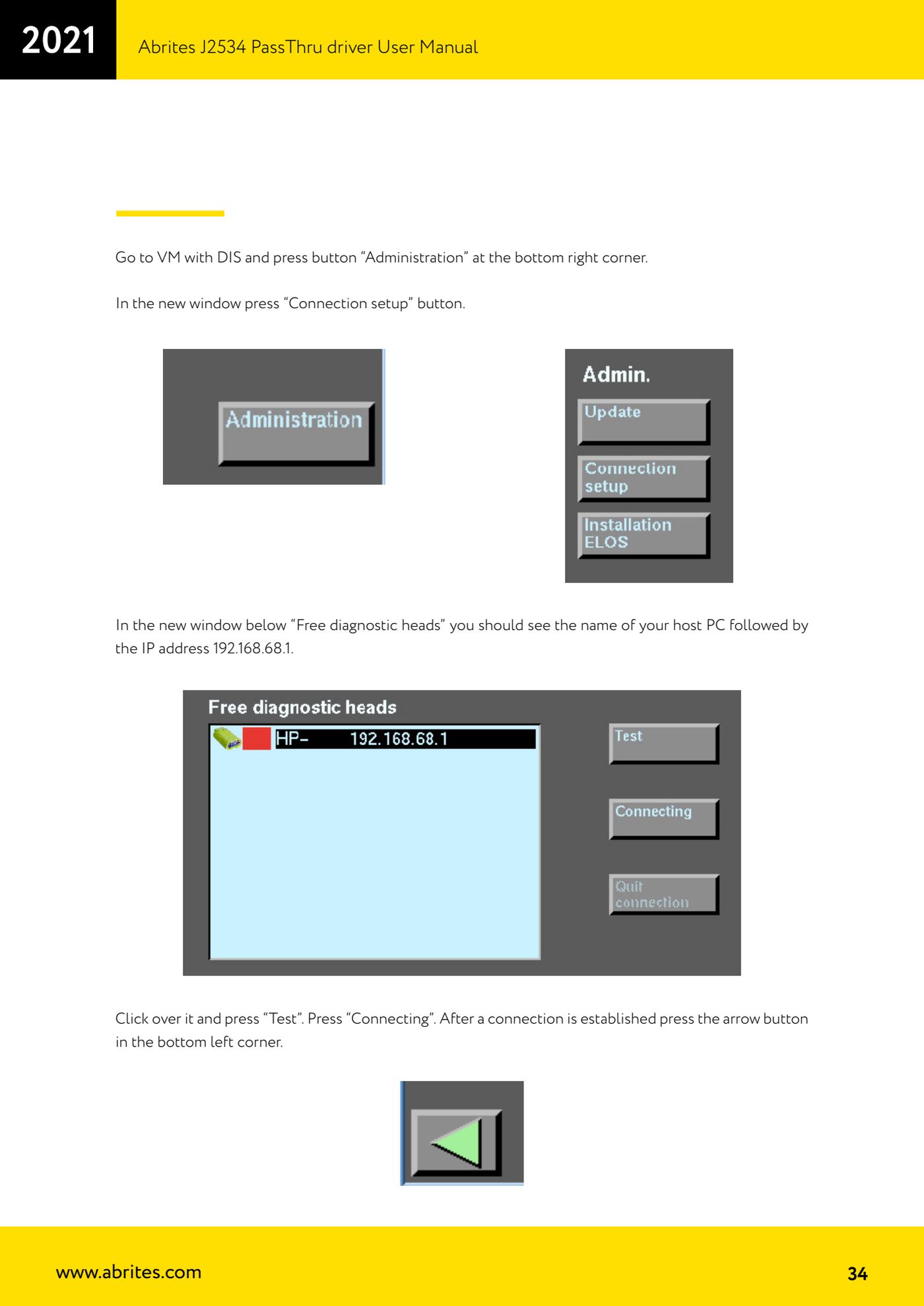

9. Drücke in der VM mit DIS unten rechts die Schaltfläche "Administration", dann "Connection setup".
10. Unter "Free diagnostic heads" muss der Name deines Host-PCs gefolgt von der Adresse 192.168.68.1 erscheinen: Wähle ihn aus, drücke "Test" und dann "Connecting".

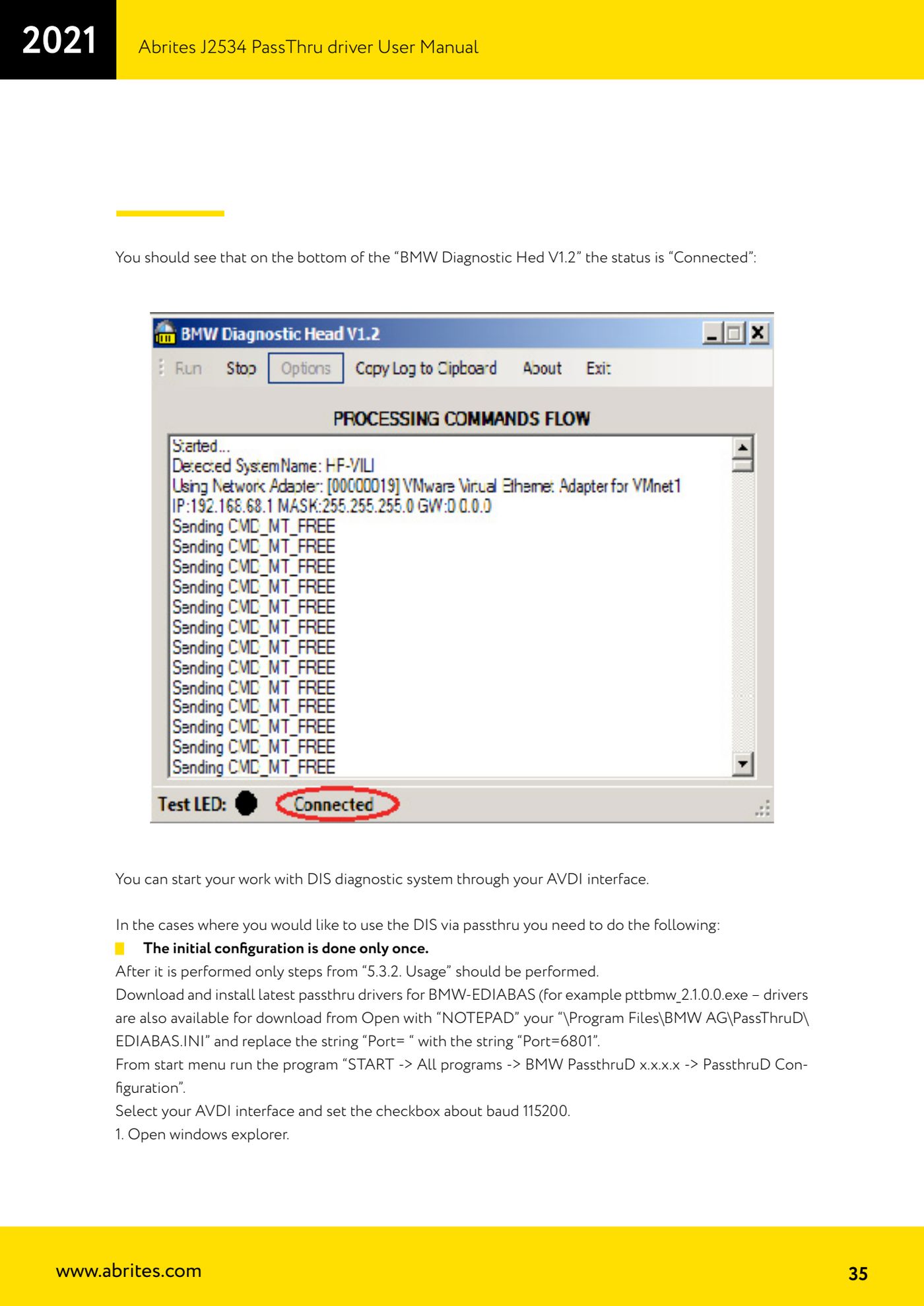

11. Ist die Verbindung hergestellt, drücke unten links die Pfeiltaste und prüfe, dass unten im Fenster "BMW Diagnostic Head V1.2" der Status "Connected" lautet.
12. Du kannst nun mit dem Diagnosesystem DIS über den AVDI arbeiten.

Referenz-Screenshots
