SPI-EEPROM ohne Adapter ZN031 direkt an den DB25 des ABPROG anschließen

Strumenti Oberfläche Klassisch Hardware / Anschlüsse Mittel ⏱ 20-40 min 7 Schritte

Wenn du den Adapter ZN031-M35XXX/SPI/I2C nicht zur Hand hast, kannst du die gängigen SPI-EEPROMs trotzdem lesen und programmieren, indem du sie direkt an den DB25-Anschluss des ZN030-ABPROG legst, wie im Schema des Handbuchs gezeigt.

Benötigte Lizenzen

  • —

Hardware / Kabel

  • AVDI
  • ZN045
  • DB25 Male Connector
  • ZN030
⚠ AchtungDas ZN030-ABPROG liefert 5V DC: keine Speicher oder Platinen anschließen, die andere Spannungen brauchen, und das Modul nicht aus einer zweiten Quelle versorgen, solange das ABPROG angeschlossen ist.

Ablauf

  1. Nimm den im Set ZN030 enthaltenen DB25-Stecker (male) und bereite die Drähte für die Verkabelung zum Speicher vor.

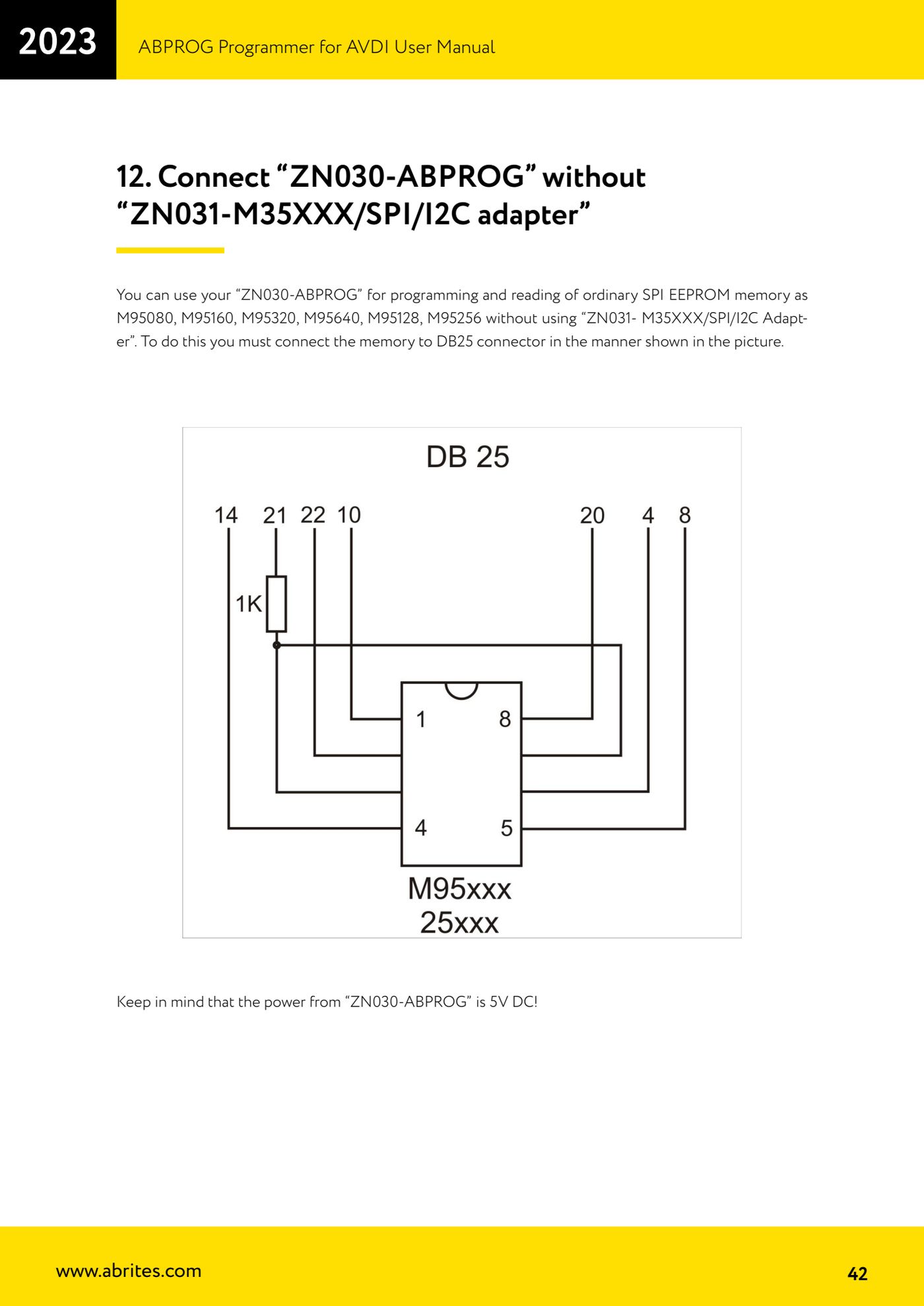

  2. Verbinde die Beinchen des SPI-EEPROM nach dem Schema auf Seite 42 des Handbuchs mit dem DB25.
  3. Prüfe mit dem Messgerät jeden Draht auf Durchgang und die Pins auf Kurzschlussfreiheit, bevor du den Stecker aufsteckst.
  4. Stecke den verkabelten DB25 in den ZN045 ABPROG und verbinde den ZN045 mit dem DB-15 des AVDI.
  5. Starte "ABProg" > "Classic", wähle "EEPROM" und den exakten Speichertyp: auf diesem Weg werden die gängigen SPI M95080, M95160, M95320, M95640, M95128, M95256 unterstützt.
  6. Lies aus und prüfe den Dump auf Plausibilität (keine auffälligen Bereiche komplett FF oder komplett 00): passt das nicht, kontrolliere die Verkabelung erneut.
  7. Sichere den Original-Dump und fahre bei Bedarf mit dem Schreiben fort.

Referenz-Screenshots

SPI-EEPROM ohne Adapter ZN031 direkt an den DB25 des ABPROG anschließen — 1SPI-EEPROM ohne Adapter ZN031 direkt an den DB25 des ABPROG anschließen — 2
Quelle: Manuale ABPROG (programmatore), cap. 12 "Connect ZN030-ABPROG without ZN031" (p.42-43) · ⏱ ungefähre Dauer 20-40 min
