EEPROM von BMW F-Series FEM/BDC ohne Auslöten mit der Verlängerung ZN057 auslesen

Strumenti Oberfläche Klassisch Hardware / Anschlüsse Fortgeschritten ⏱ 30-60 min 8 Schritte

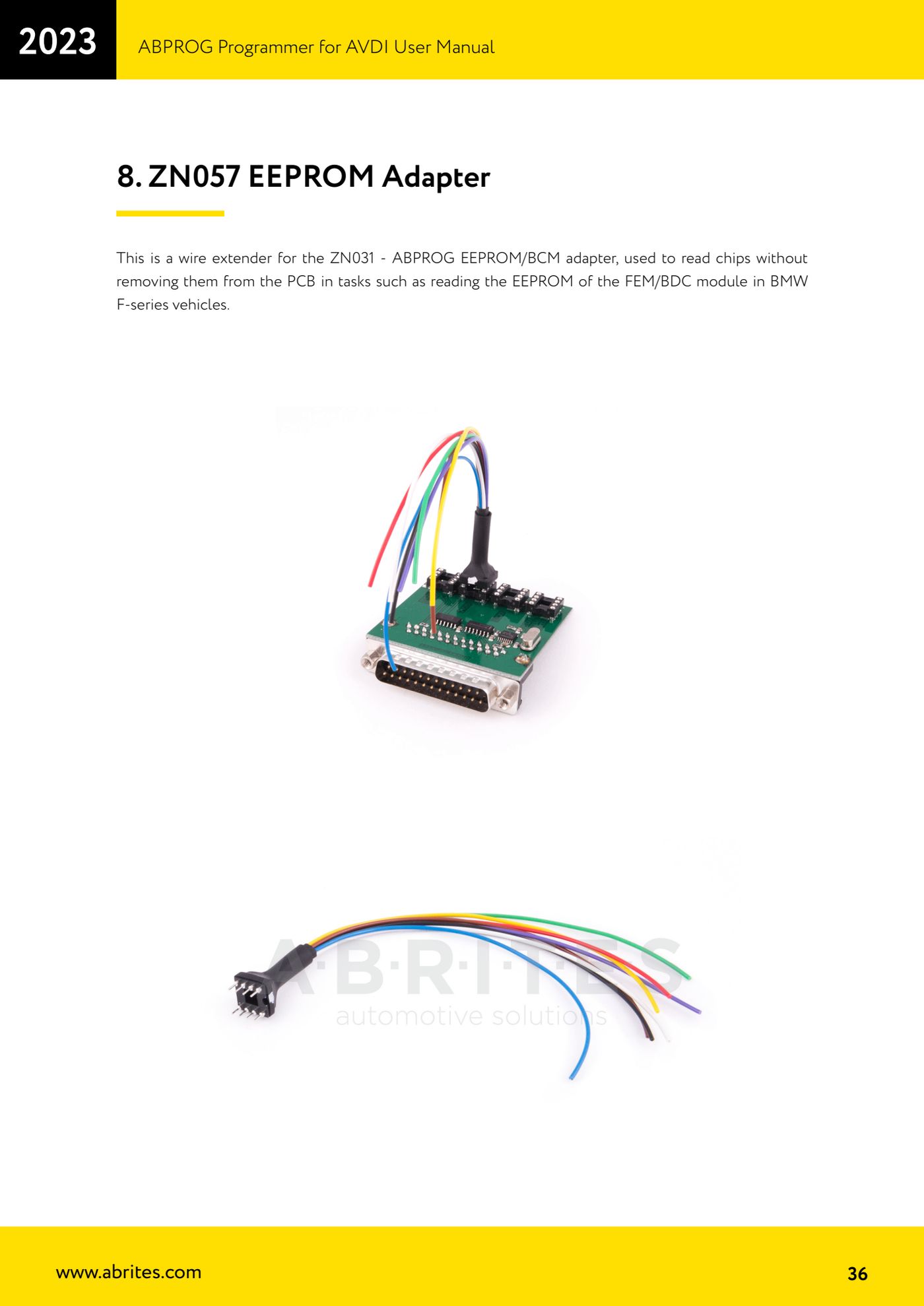

Das ZN057 ist die Drahtverlängerung für den Adapter ZN031 ABPROG EEPROM/BCM: damit liest man Speicher direkt auf der Platine aus, ohne den Chip auszulöten. Typischer Einsatz ist das Auslesen des EEPROM von FEM- und BDC-Modulen der BMW F-Series.

Benötigte Lizenzen

  • —

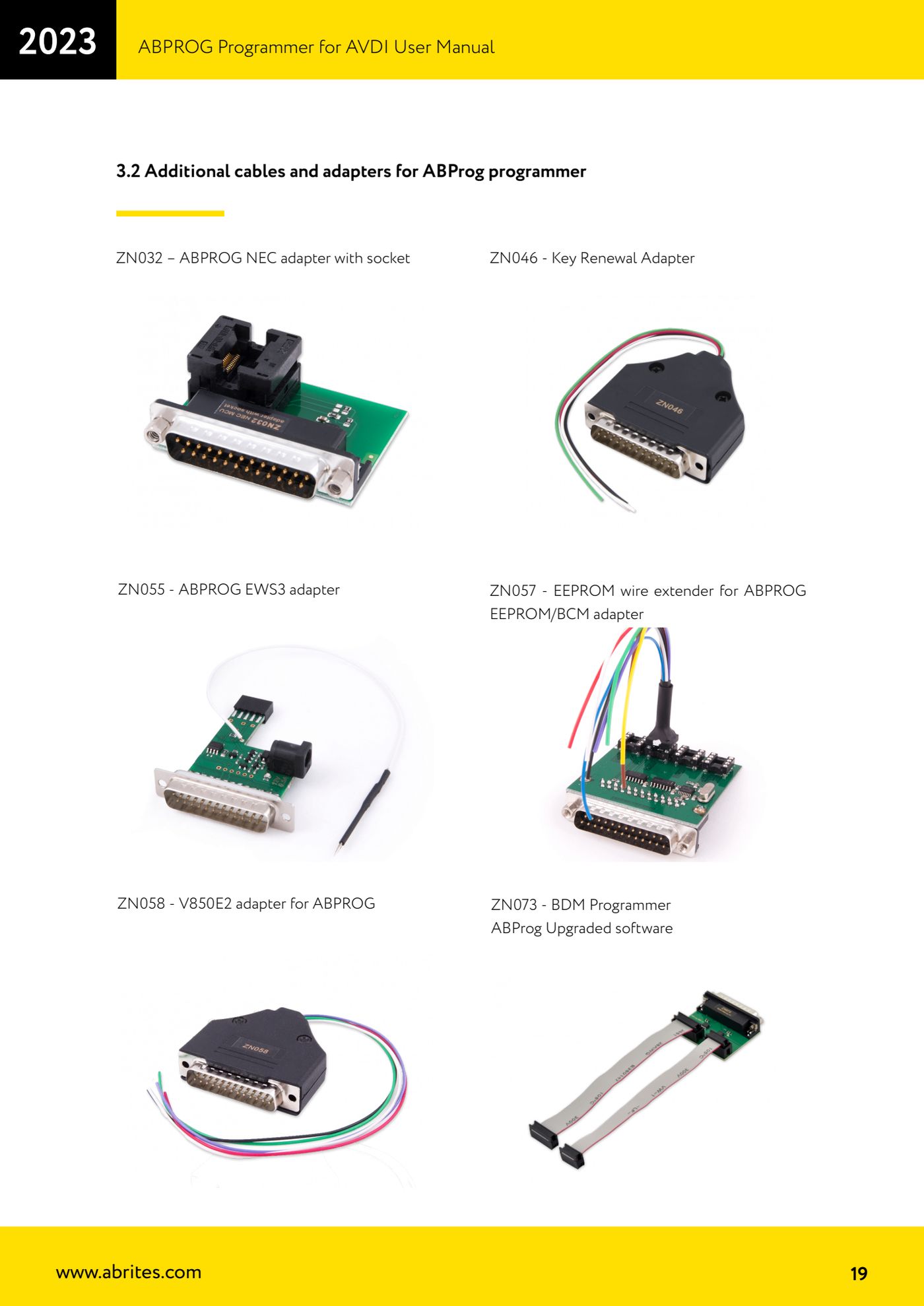

Hardware / Kabel

  • AVDI
  • ZN045
  • ZN031
  • ZN057
⚠ AchtungDas FEM/BDC-Modul muss nach den Fotos des Handbuchs versorgt und angeschlossen werden: prüfe jeden Draht, bevor du Spannung gibst, ein falscher Kontakt auf der FEM/BDC-Platine kann sie beschädigen.

Ablauf

  1. Baue das FEM- oder BDC-Modul aus dem Fahrzeug aus und öffne es, bis die Platine mit dem auszulesenden Speicher freiliegt.
  2. Verbinde die Verlängerung ZN057 mit dem Adapter ZN031 ABPROG EEPROM/BCM.

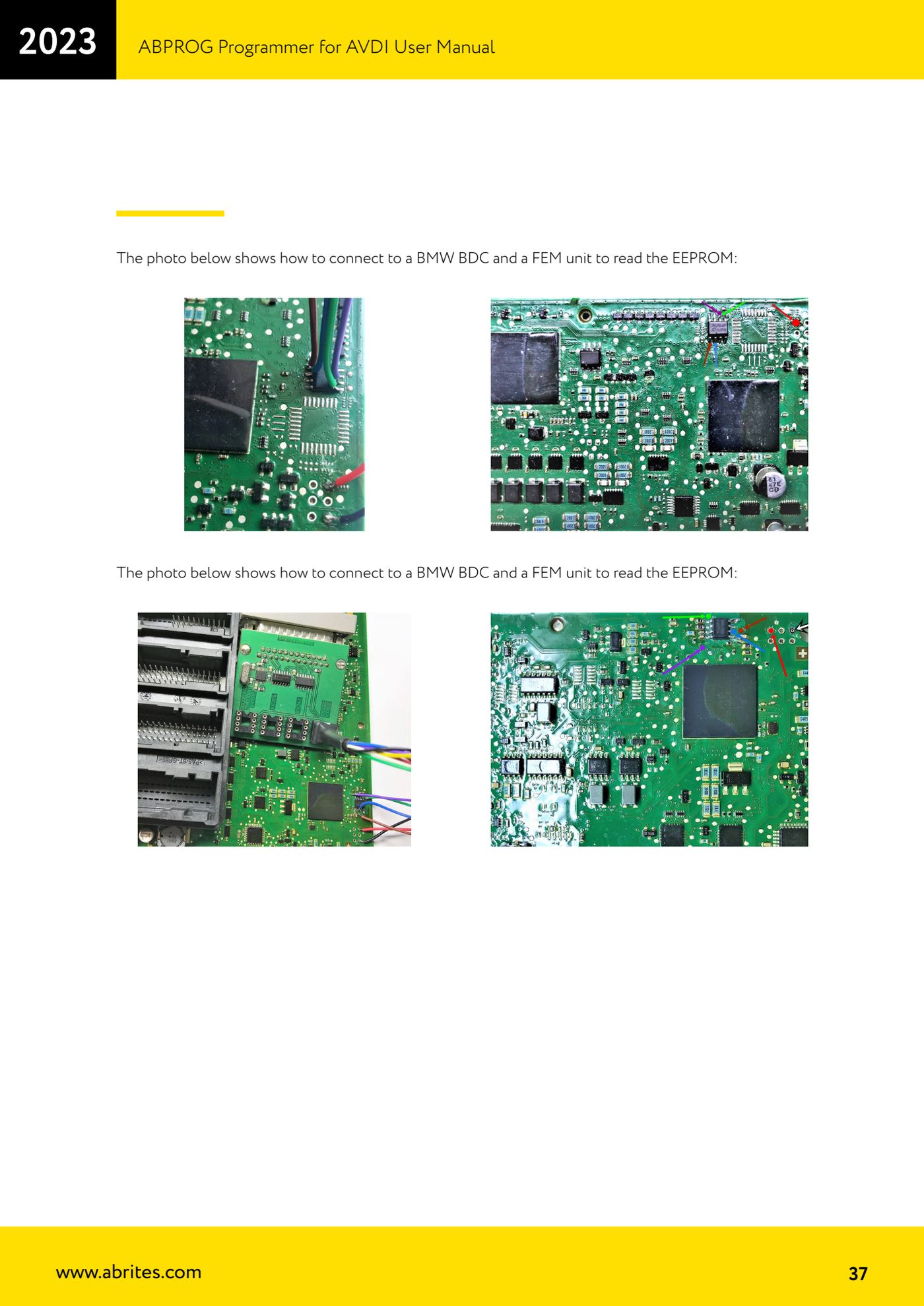

  3. Setze die Drähte der ZN057 auf die Punkte der FEM/BDC-Platine, entsprechend den Anschlussfotos auf Seite 37 des Handbuchs.
  4. Schließe den ZN031 an den DB-25 des ZN045 an und den ZN045 an den DB-15 des AVDI.
  5. Starte "ABProg" > "Classic" und wähle "EEPROM" mit dem auf der Platine verbauten Speichertyp.
  6. Lies aus und prüfe den Dump auf Plausibilität: ist die Lesung instabil, kontrolliere den mechanischen Halt der Kontakte auf der Platine.
  7. Sichere den ausgelesenen Dump auf dem PC, bevor du irgendetwas anderes machst.
  8. Löse die Drähte vorsichtig und schließe das Modul wieder.

Referenz-Screenshots

EEPROM von BMW F-Series FEM/BDC ohne Auslöten mit der Verlängerung ZN057 auslesen — 1EEPROM von BMW F-Series FEM/BDC ohne Auslöten mit der Verlängerung ZN057 auslesen — 2EEPROM von BMW F-Series FEM/BDC ohne Auslöten mit der Verlängerung ZN057 auslesen — 3
Quelle: Manuale ABPROG (programmatore), cap. 8 "ZN057 EEPROM Adapter" (p.36-37) · ⏱ ungefähre Dauer 30-60 min
