SPI-, I2C- und Microwire-EEPROMs mit ABPROG und Adapter ZN031/ZN035 lesen und schreiben

Mit dem Adapter ZN031 ABPROG EEPROM/BCM liest, schreibt und löscht man die gängigsten seriellen Speicher in Steuergeräten und Kombiinstrumenten: SPI (Serie M95 und M35080), I2C (Serie 24Cxx) und Microwire (Serie 93Cxx). Mit dem Sockel ZN035 arbeitest du an 8-poligen Speichern ohne Löten.

Ablauf

1. Schließe den Adapter ZN031 an die DB-25-Buchse des ZN045 an und den ZN045 an den DB-15 des AVDI.
2. Ist der Speicher ein auslötbarer 8-Pin-Baustein, setze ihn unter Beachtung der Pin-1-Markierung in den Sockel ZN035; alternativ lötest du die Adapterdrähte direkt an die Beinchen des Speichers auf der Platine.
3. Starte "ABProg" > "Classic" und wähle im Dropdown-Menü die Option "EEPROM".

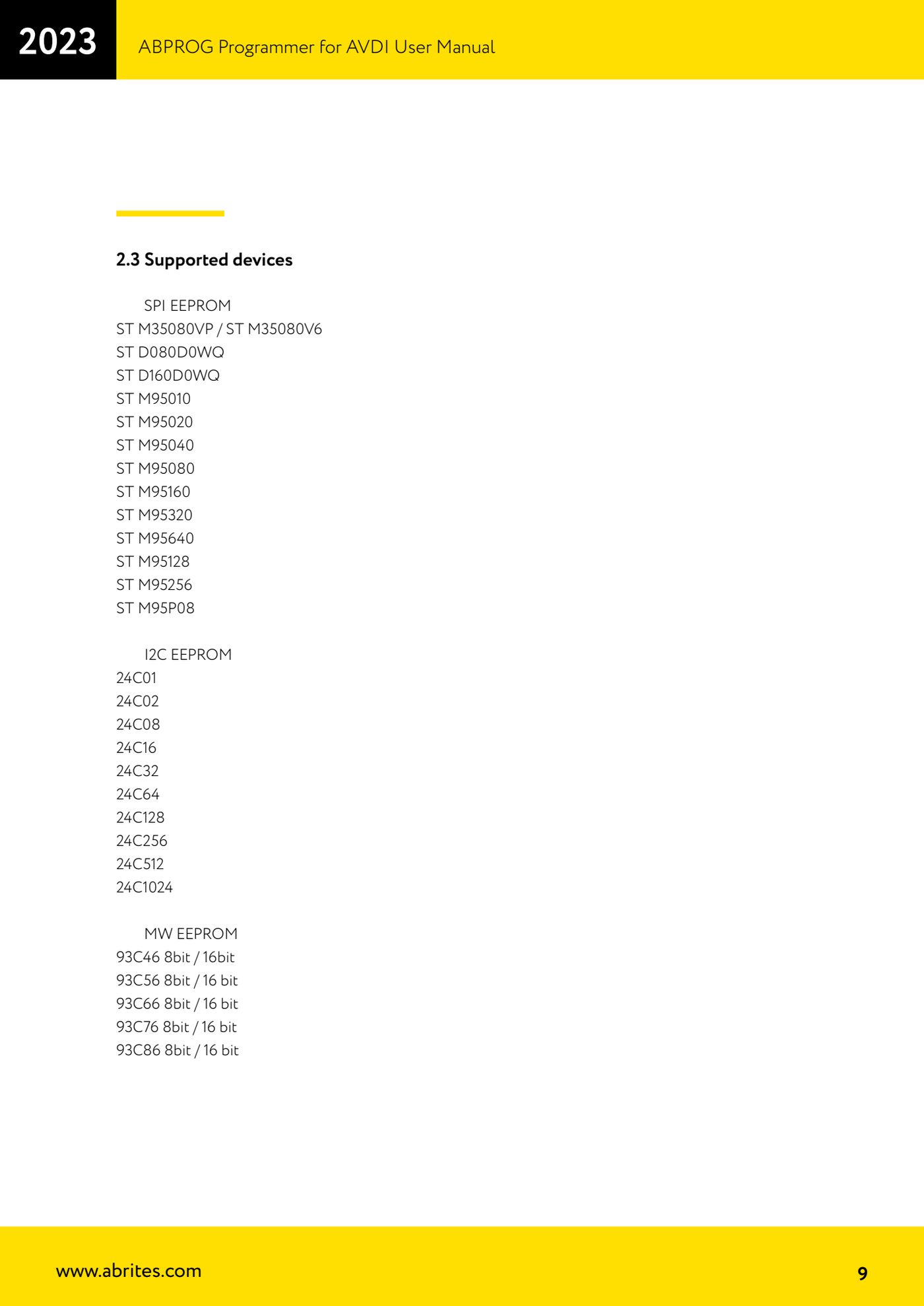

4. Wähle den exakten Speichertyp aus der unterstützten Liste: SPI ST M35080VP/M35080V6, ST D080D0WQ, ST D160D0WQ, M95010, M95020, M95040, M95080, M95160, M95320, M95640, M95128, M95256, M95P08; I2C 24C01, 24C02, 24C08, 24C16, 24C32, 24C64, 24C128, 24C256, 24C512, 24C1024; Microwire 93C46, 93C56, 93C66, 93C76, 93C86 in 8-Bit- oder 16-Bit-Organisation.
5. Drücke die Lesetaste und warte, bis der Vorgang beendet ist; wirkt der Dump bei Microwire unstimmig, wiederhole den Lesevorgang mit umgestellter Organisation 8 Bit / 16 Bit.
6. Sichere den ausgelesenen Dump als Backup auf dem PC, mit einem Dateinamen, der Fahrzeug, Modul und Datum erkennen lässt.
7. Zum Schreiben: Datei mit "Load" laden, prüfen, ob Speichertyp und Größe übereinstimmen, dann den Schreibvorgang starten.
8. Lies den Speicher zum Schluss erneut aus und vergleiche den neuen Dump mit der geschriebenen Datei, um die erfolgreiche Programmierung zu bestätigen.

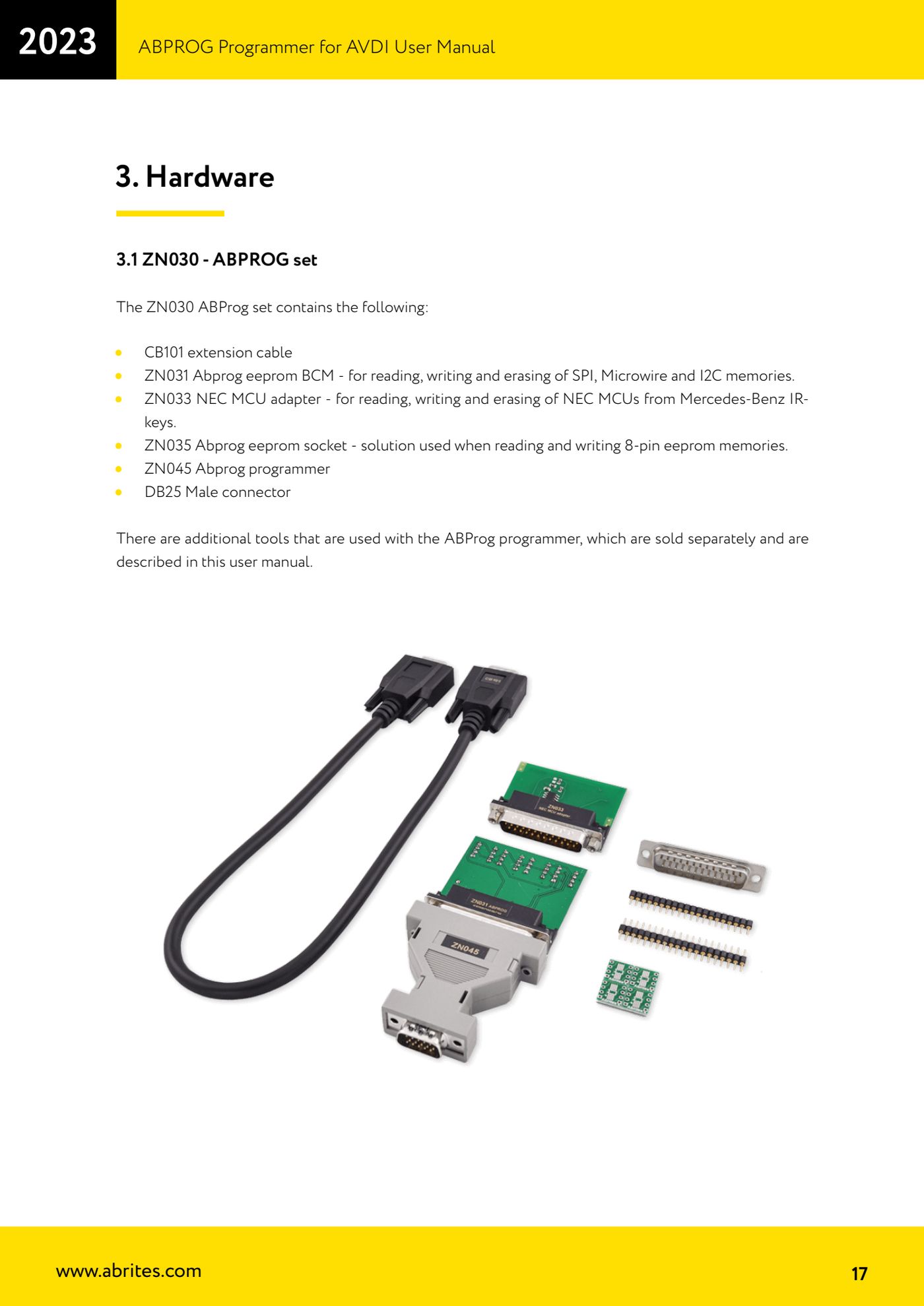

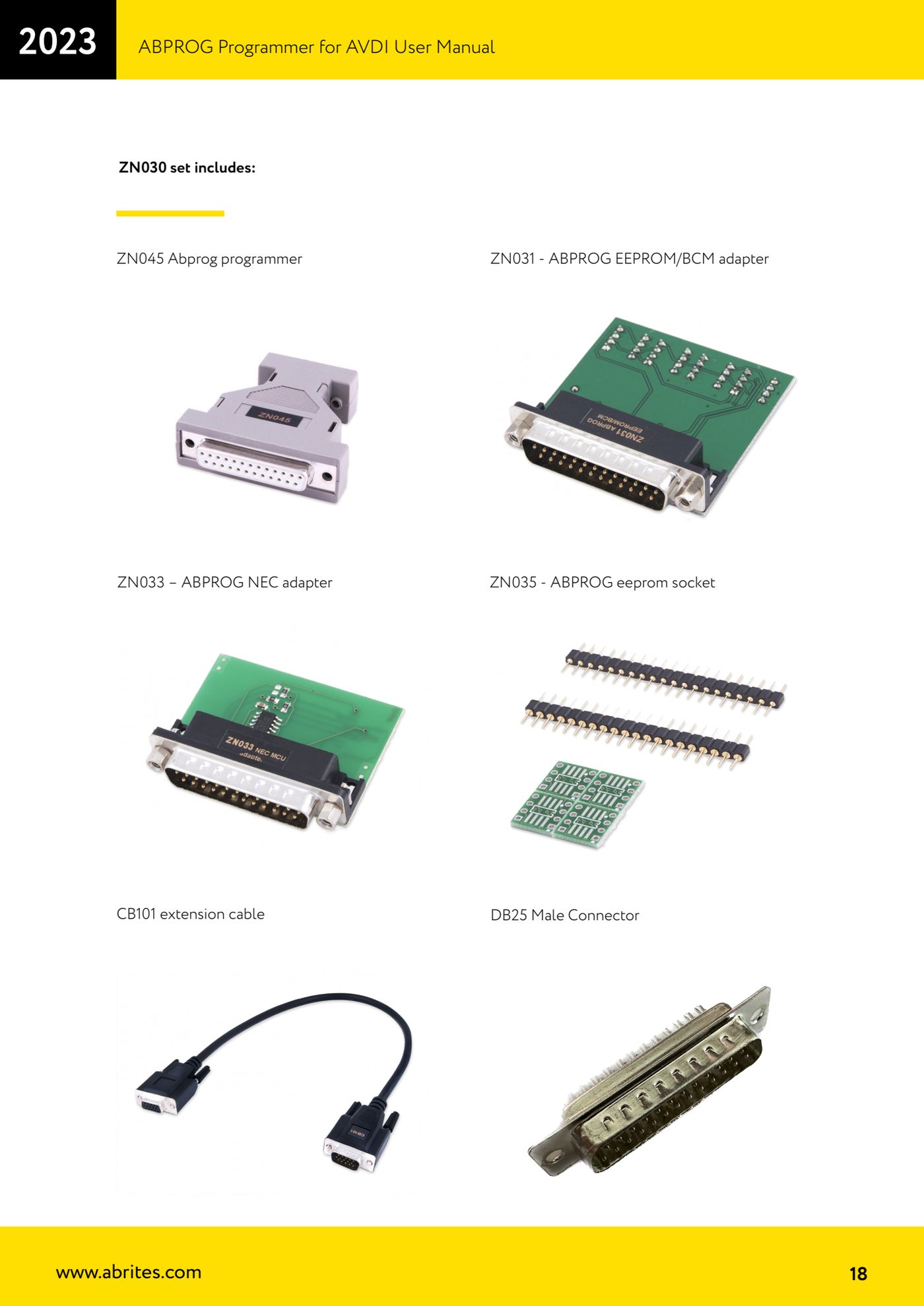

Referenz-Screenshots
