Live-Daten auslesen (Data Display) und ECU-Identifikation an FCA-Fahrzeugen

Das "Data Display" zeigt die von den Fahrzeugsensoren gelieferten Werte in Echtzeit und ist der Pflichtschritt, um die Ursache eines Fehlers zu verstehen, wenn der Fehlercode allein nicht ausreicht. Die "ECU Identification" vervollständigt das Bild mit Diagnosevarianten, Versionen, Ersatzteil-part-number, Software-part-number und Seriennummern der Module.

Ablauf

1. Schließe das AVDI an die OBDII-Buchse an und schalte die Zündung auf ON; müssen Motordaten im Betrieb gelesen werden, starte das Fahrzeug in einem belüfteten Raum mit blockierten Rädern.
2. Starte die FCA-Software, wähle das Fahrzeug und gehe in das zu untersuchende Steuergerät.

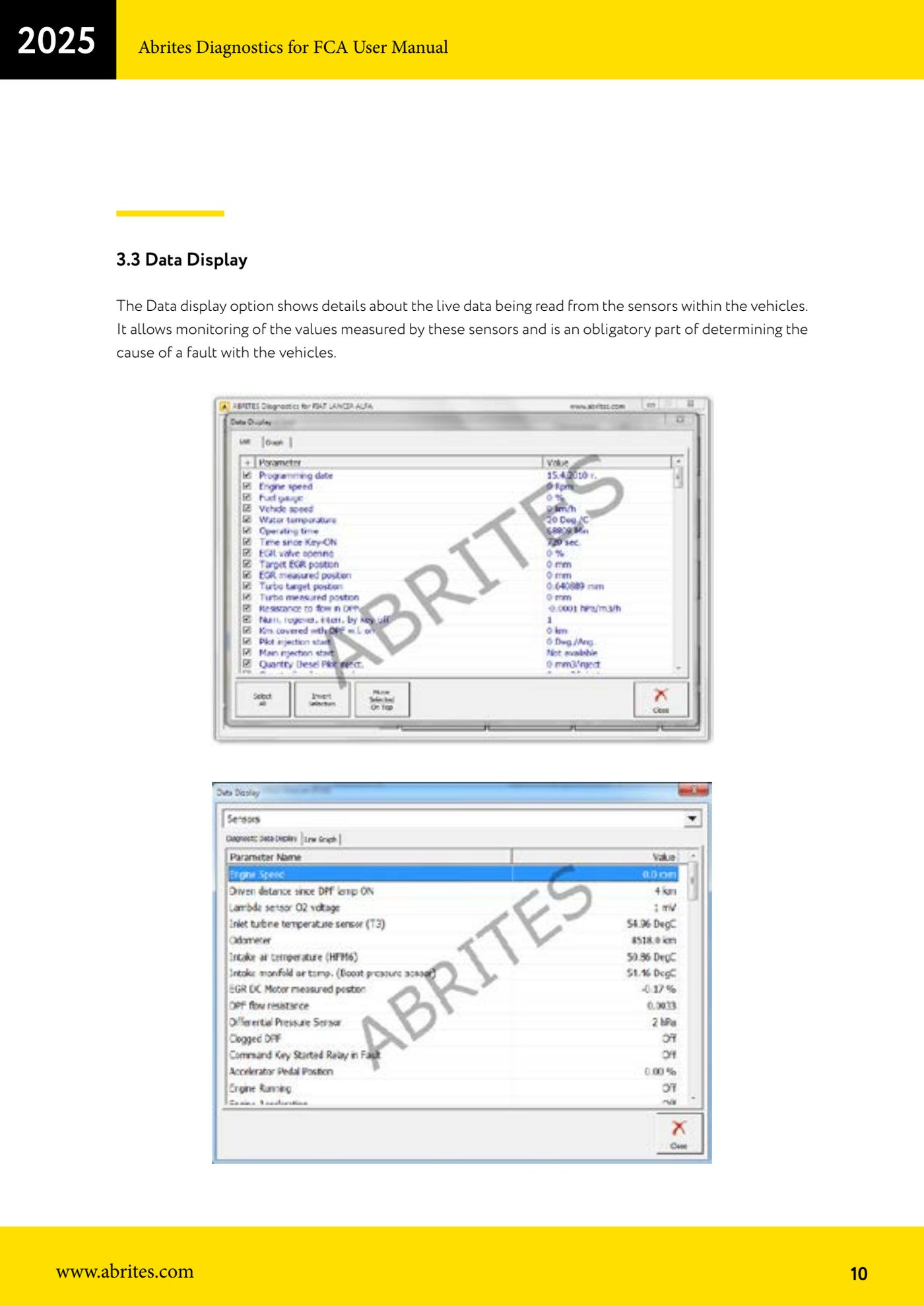

3. Öffne "Data Display": Die Software listet die verfügbaren Parameter mit den in Echtzeit aktualisierten Sensorwerten auf.
4. Wähle die für den Fall relevanten Parameter (Sensoren, BUS-Eingänge, LIN-Daten, BUS-Ausgänge) und beobachte die Werte, während du das verdächtige System belastest; nutze, wo verfügbar, die Liniendiagramm-Ansicht, um den Verlauf über die Zeit statt nur den Momentanwert zu sehen.
5. Vergleiche die gelesenen Werte mit den Sollwerten, um den Sensor oder den Stromkreis außerhalb der Spezifikation zu finden.

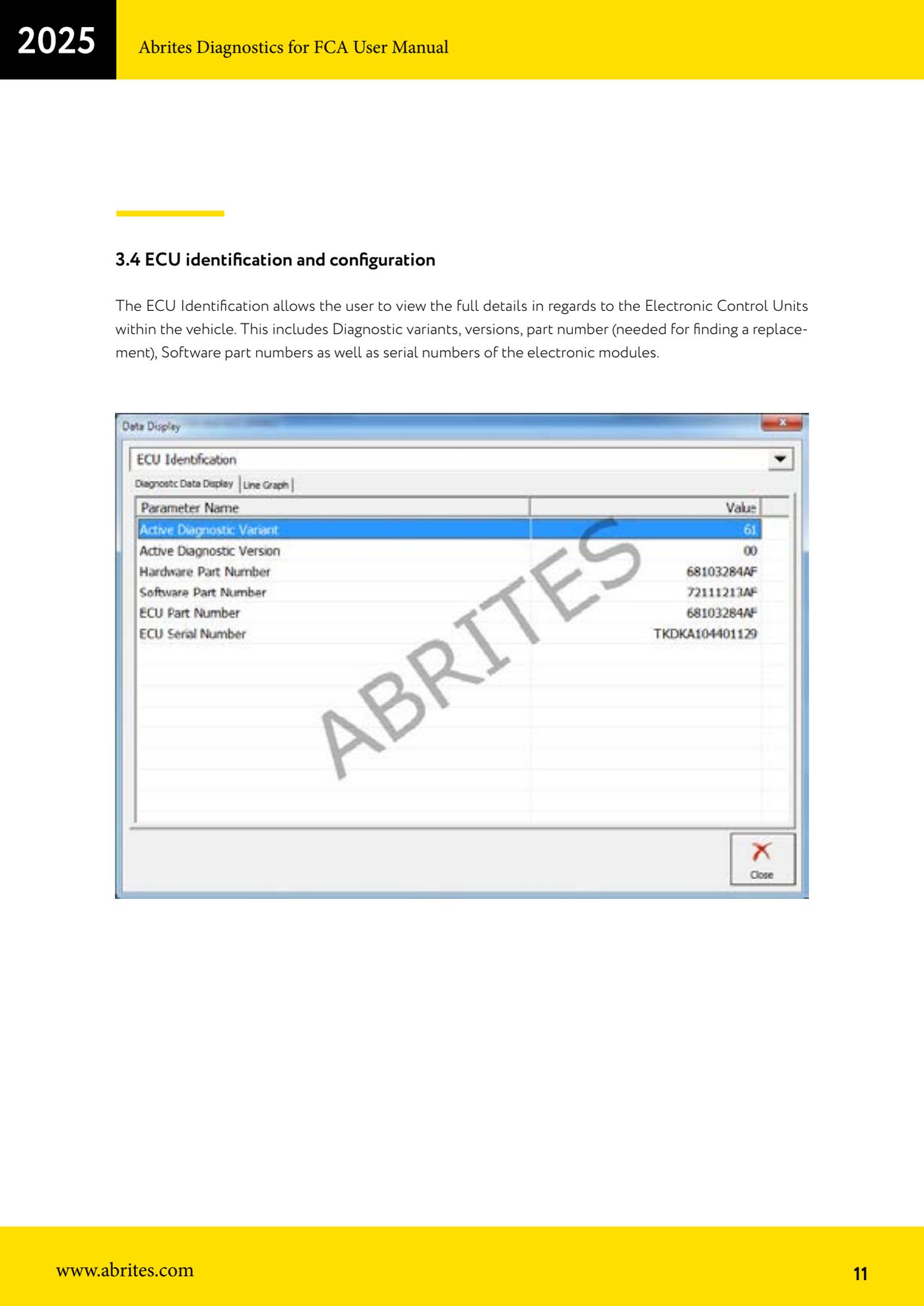

6. Für die Identdaten öffne "ECU Identification": Lies Diagnosevariante, Version, part number des Moduls (nötig, um das richtige Ersatzteil zu finden), Software-part-number und Seriennummer.
7. Notiere oder sichere die Identdaten, bevor du ein Ersatzteil bestellst oder eine Neuprogrammierung durchführst: Sie werden gebraucht, um die Kompatibilität des Austauschmoduls zu prüfen.

Referenz-Screenshots
