Echtzeit-Parameter auslesen (Live Values) an FCA-Modulen

Damit lassen sich die Parameter eines FCA-Steuergeräts während der Diagnose in Echtzeit verfolgen: Man wählt das Modul aus, markiert die zu überwachenden Parameter und beobachtet sie, während der Motor läuft oder ein Bauteil angesteuert wird.

Ablauf

1. Schließe das AVDI an die OBDII-Buchse an und starte "FCA Online" aus dem Quick Start; warte die automatische Fahrzeugerkennung und den Modulscan ab.
2. Wähle in der Modulliste das Steuergerät aus, dessen Parameter du sehen willst, und öffne es.

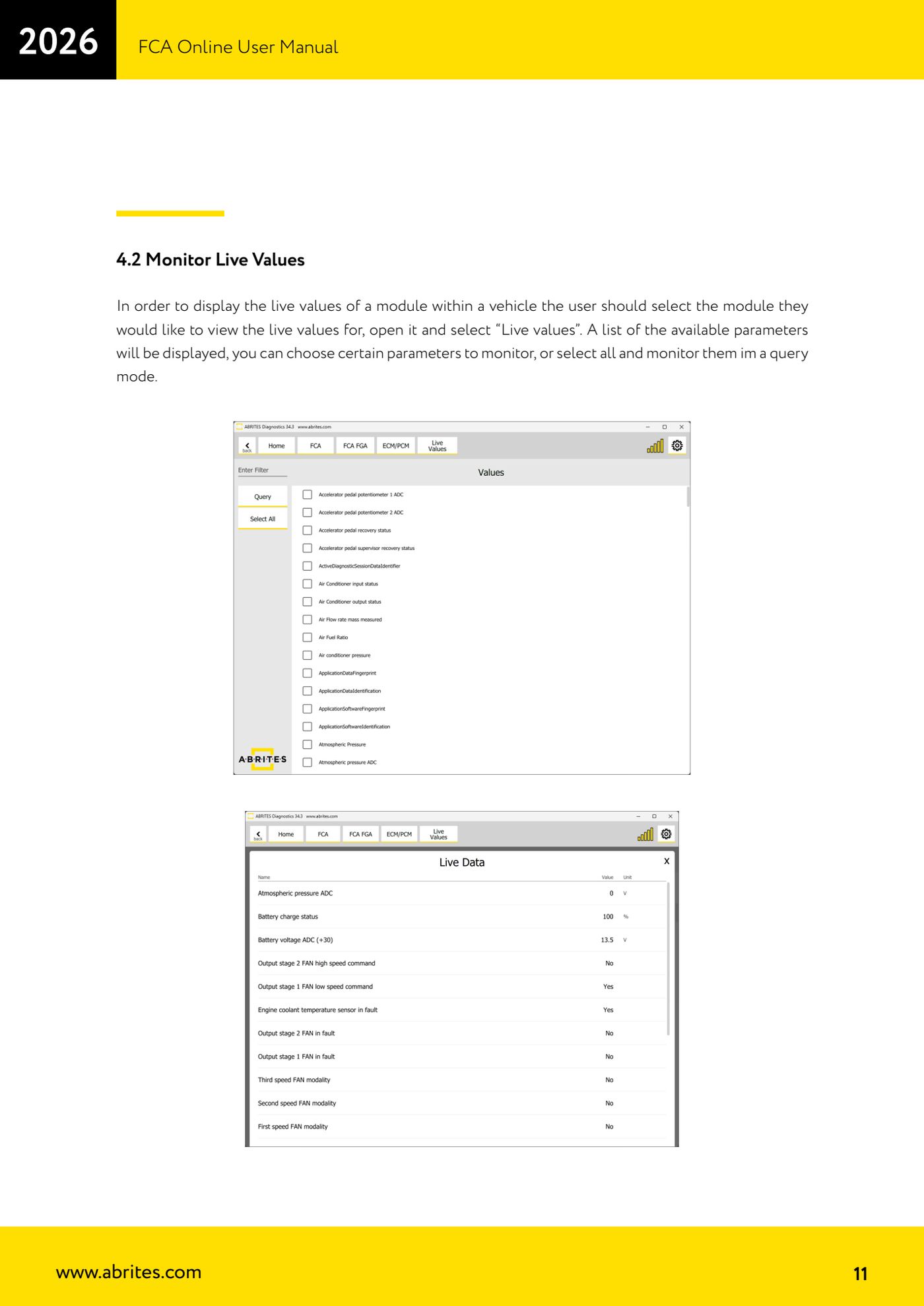

3. Wähle innerhalb des Moduls "Live values".
4. Die Software zeigt die für dieses Steuergerät verfügbaren Parameter an.
5. Hake die einzelnen Parameter an, die du überwachen willst, oder wähle alle aus, um sie im Abfragemodus zu verfolgen.
6. Starte die Überwachung und beobachte die Werte, während du die Prüfung durchführst (Zündschlüssel gesteckt, Motor läuft, Bauteil angesteuert).
7. Vergleiche die gelesenen Werte mit den Sollwerten, um das defekte Bauteil oder den defekten Stromkreis einzugrenzen.
