Свързвания на стенд и BSL за Bosch MED17.7.x / MED17.8.x / MEVD17.2.x (Mercedes, BMW, Mini, Jaguar, Land Rover, Infiniti)

Схеми за свързване на стенд за четене и запис на блоковете Bosch от фамилиите MED17.7.x, MED17.8.x и MEVD17.2.x с ECU Programming Tool. Ръководството разделя два вида окабеляване: свързването на CAN на стенд за четене на паролата в boot mode и същинското "BSL connection", което при някои варианти е единственият път за четене на микроконтролера.

Процедура

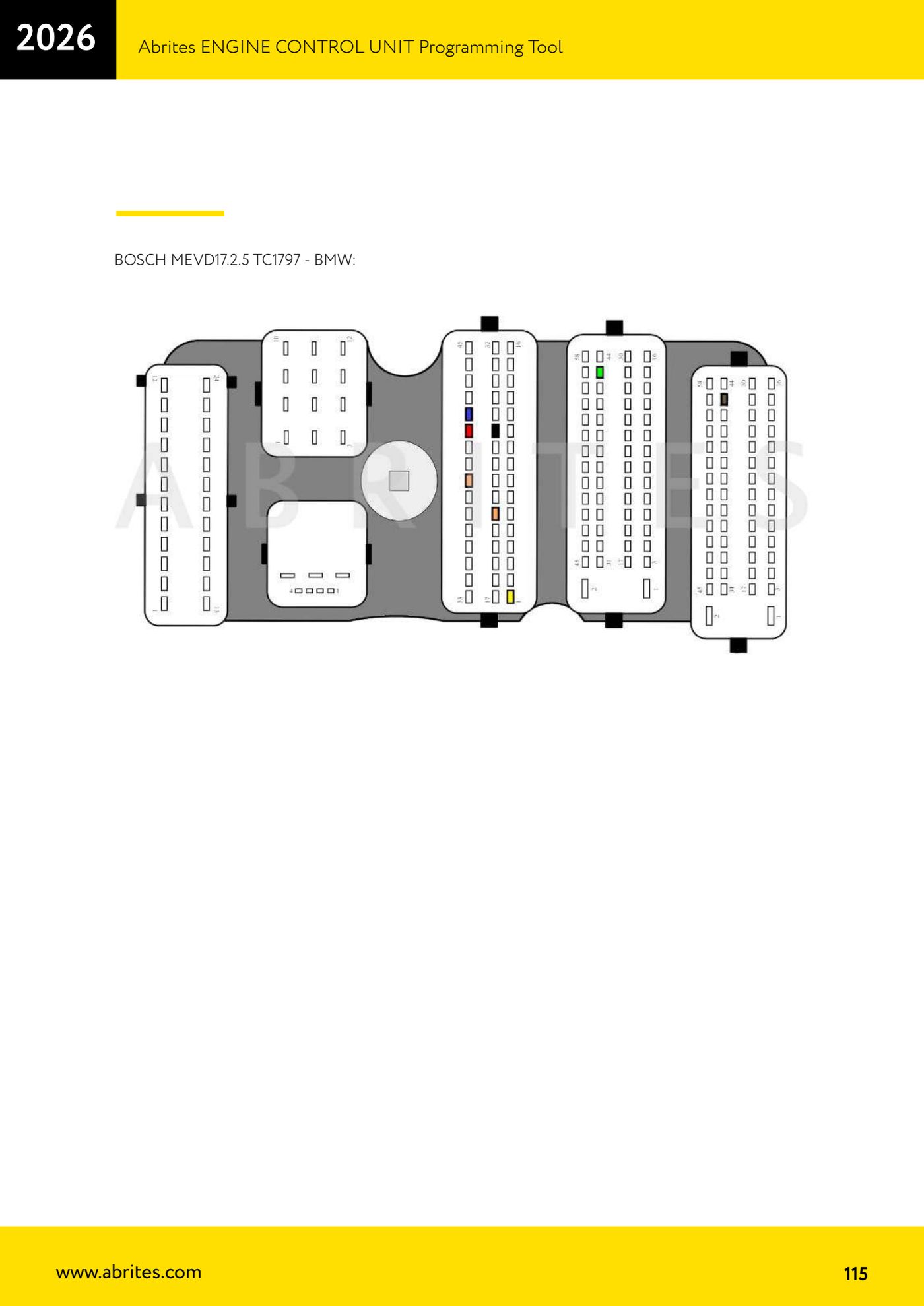

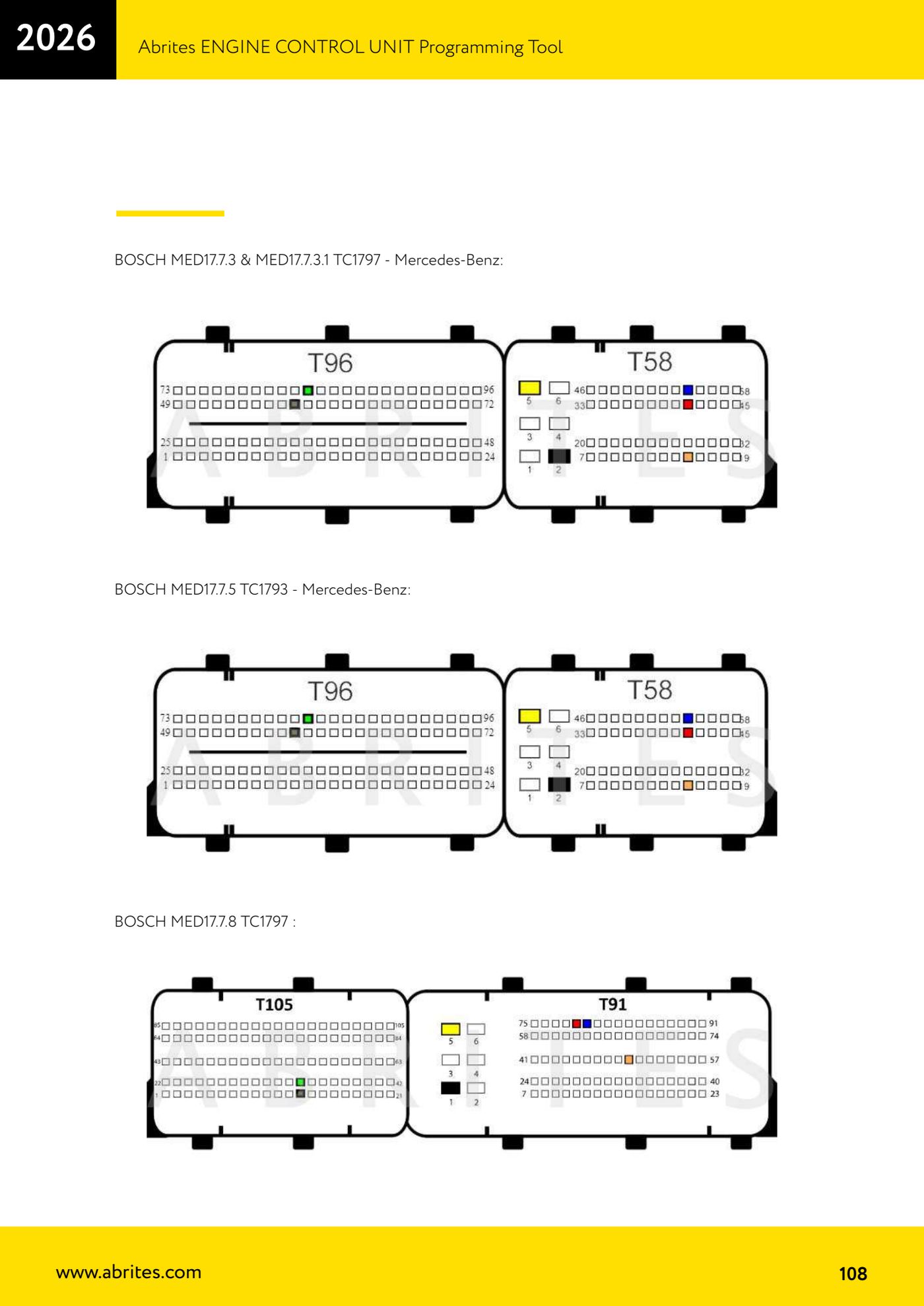

1. Установи точно обозначението Bosch, отпечатано на етикета на блока (например MED17.7.2, MED17.7.3.1, MED17.7.5, MED17.7.8, MED17.8.3, MED17.8.31, MEVD17.2.3 ... MEVD17.2.P), и микроконтролера (TC1793 или TC1797): всеки вариант има собствена схема в ръководството.
2. Отвори блока и го постави върху изолираща и антистатична повърхност, така че платката да е достъпна и от двете страни: точките BSL и CAN точките, към които се закачаш, се намират по пиновете на конектора и по тестовите точки на платката.
3. Подай захранване на стенда към блока (12V+ и GND) според схемата на страницата за твоя вариант и провери консумацията, преди да свържеш каквато и да е линия за данни.

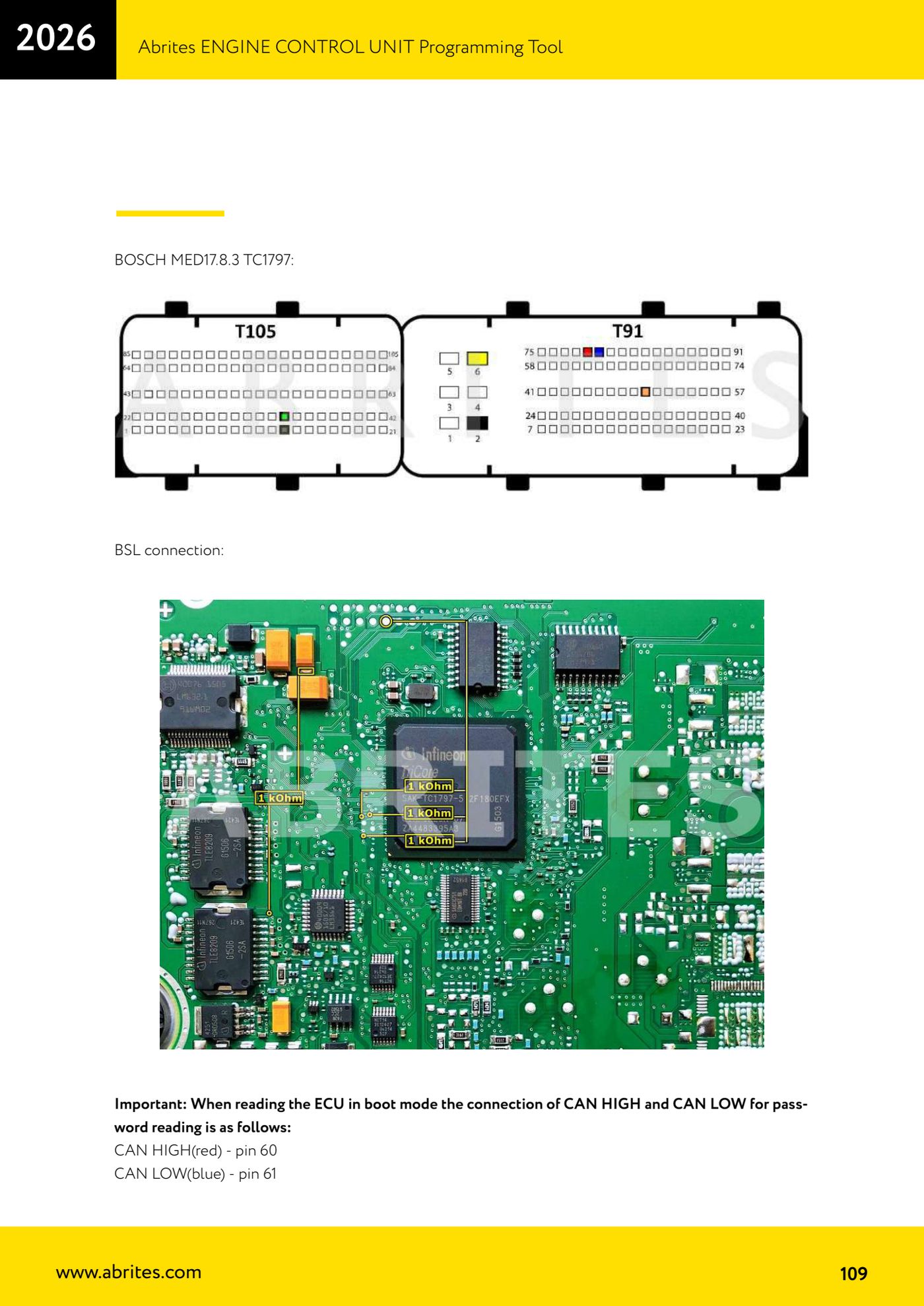

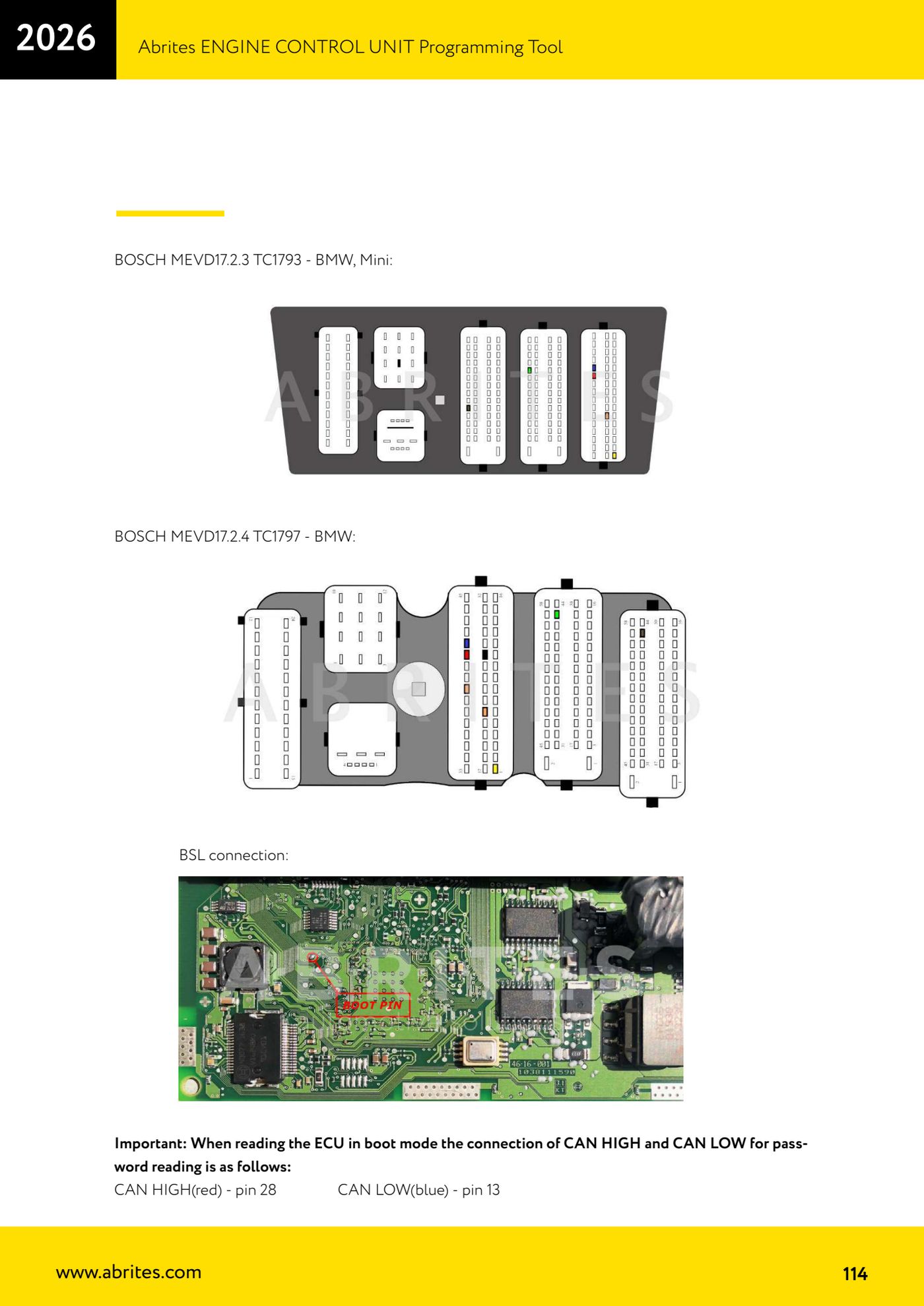

4. За четене на паролата в boot mode свържи двете CAN линии, както е посочено за твоя вариант: при MED17.8.3 TC1797 CAN HIGH (червен) на пин 60 и CAN LOW (син) на пин 61; при MEVD17.2.3 TC1793 CAN HIGH (червен) на пин 28 и CAN LOW (син) на пин 13.

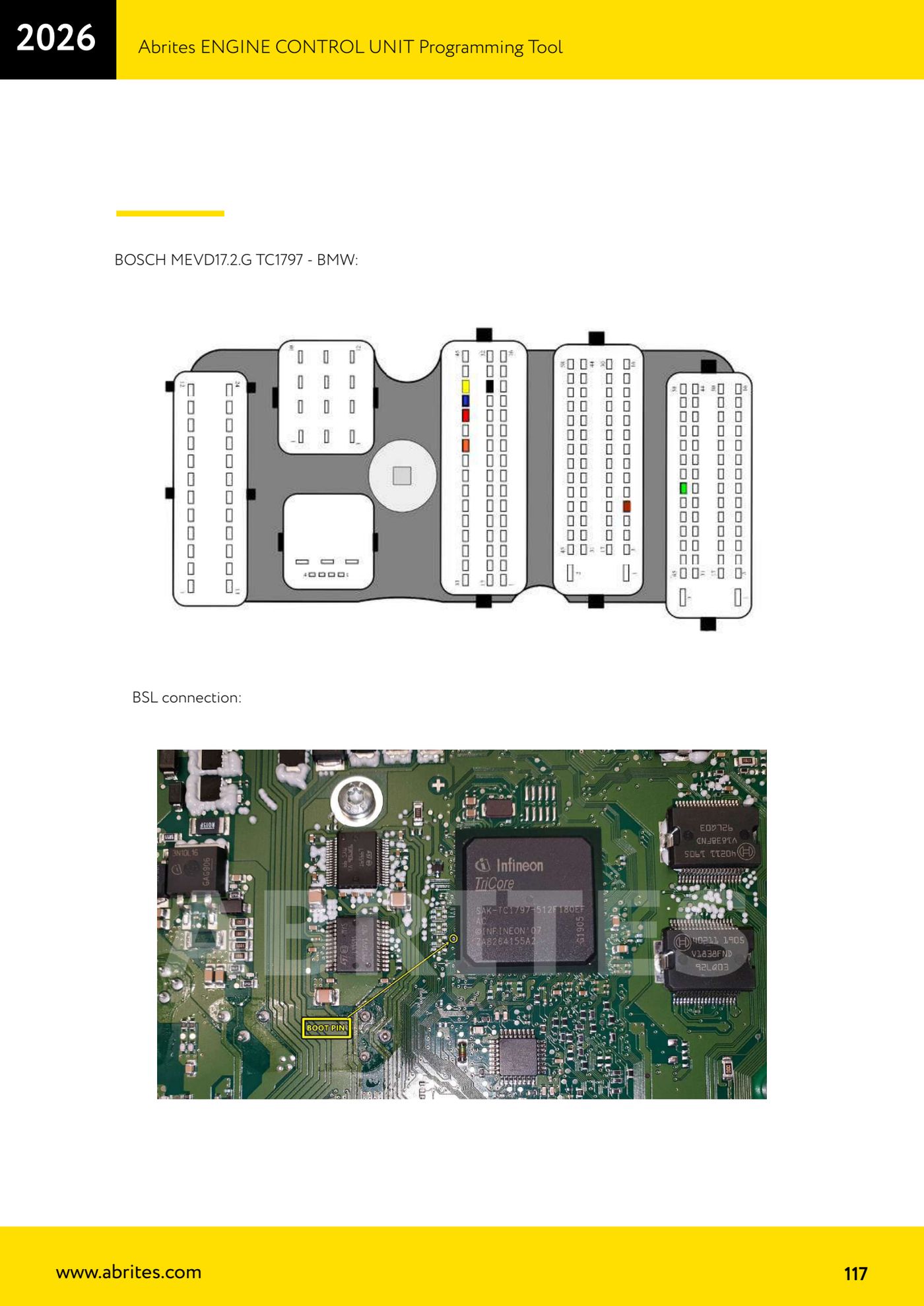

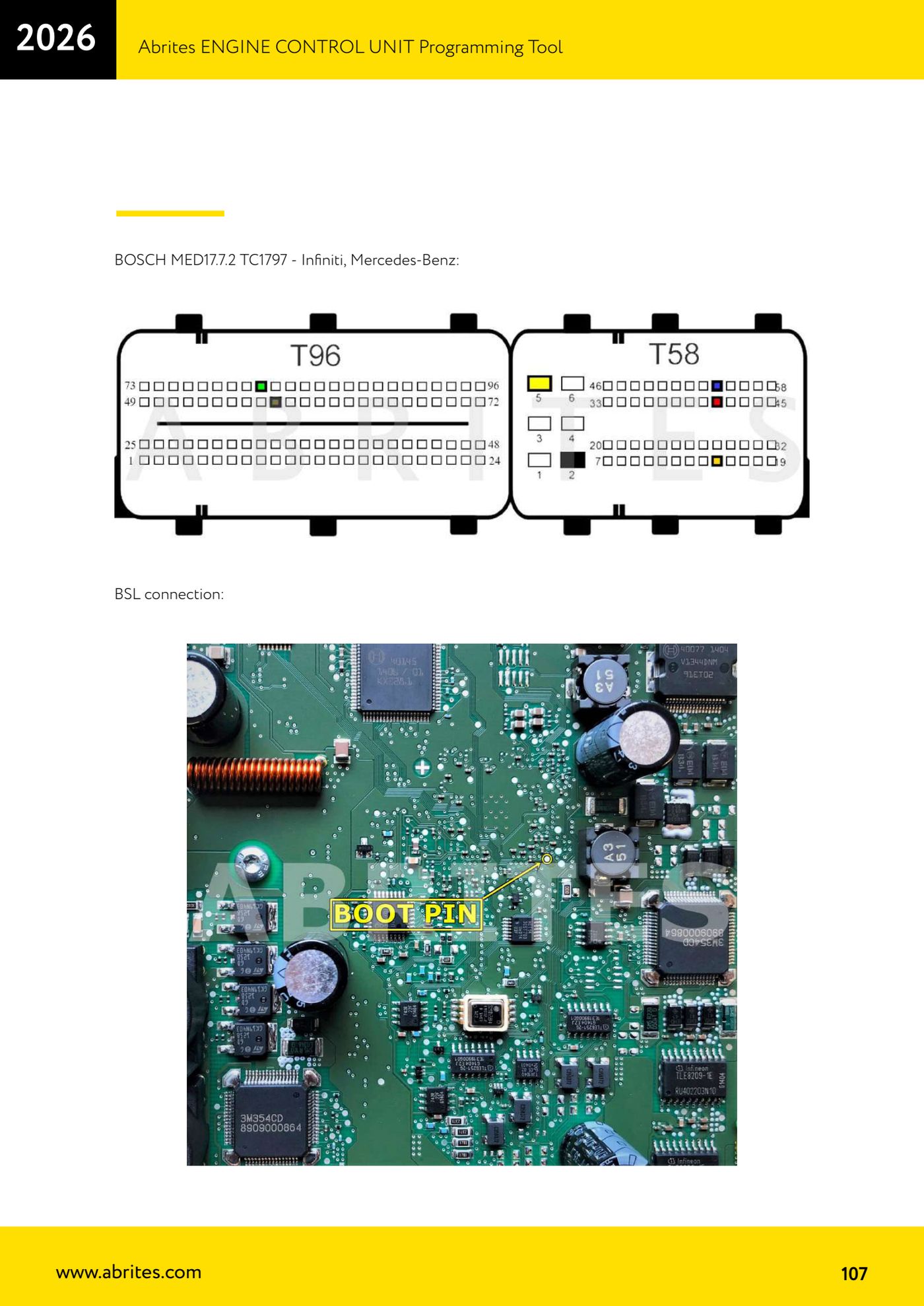

5. Където ръководството дава и позицията "BSL connection" (MED17.7.2 TC1797, MED17.8.3 TC1797, MEVD17.2.4 TC1797, MEVD17.2.G TC1797), направи допълнително и мостчето BSL, показано на снимката от страницата: без тази точка микроконтролерът не влиза в boot режим.
6. Свържи AVDI към окабеления комплект, стартирай ECU Programming Tool и избери съответния блок; първо направи пълно четене (бекъп) и едва след това евентуални записи.
7. Ако четенето на паролата не успее, преди да преправяш окабеляването, провери дали не си разменил червеното и синьото: това е най-честата грешка, защото CAN пиновете се менят между вариантите MEVD17.2.x, макар конекторите да изглеждат еднакви.
