Bosch EDC17C06, C41, C50, C56, C76 и ME17.2 (BMW и Mini): свързвания на стенд и BSL, правилната страна на платката

Сборник със свързванията за блоковете Bosch на BMW и Mini, включително ME17.2 на мотоциклетите BMW. За EDC17C56 ръководството дава две опции за свързване от противоположните страни на платката и посочва коя е за предпочитане.

Процедура

1. Определи обозначението от етикета: EDC17C06 TC1766 (BMW), EDC17C41 TC1797 (BMW, Mini), EDC17C50 TC1797 (BMW, Mini), EDC17C56 TC1797 (BMW), EDC17C76 TC1793 (BMW); за мотоциклетите ME17.2 BMS-X TC1797 и ME17.2.4 TC1793.

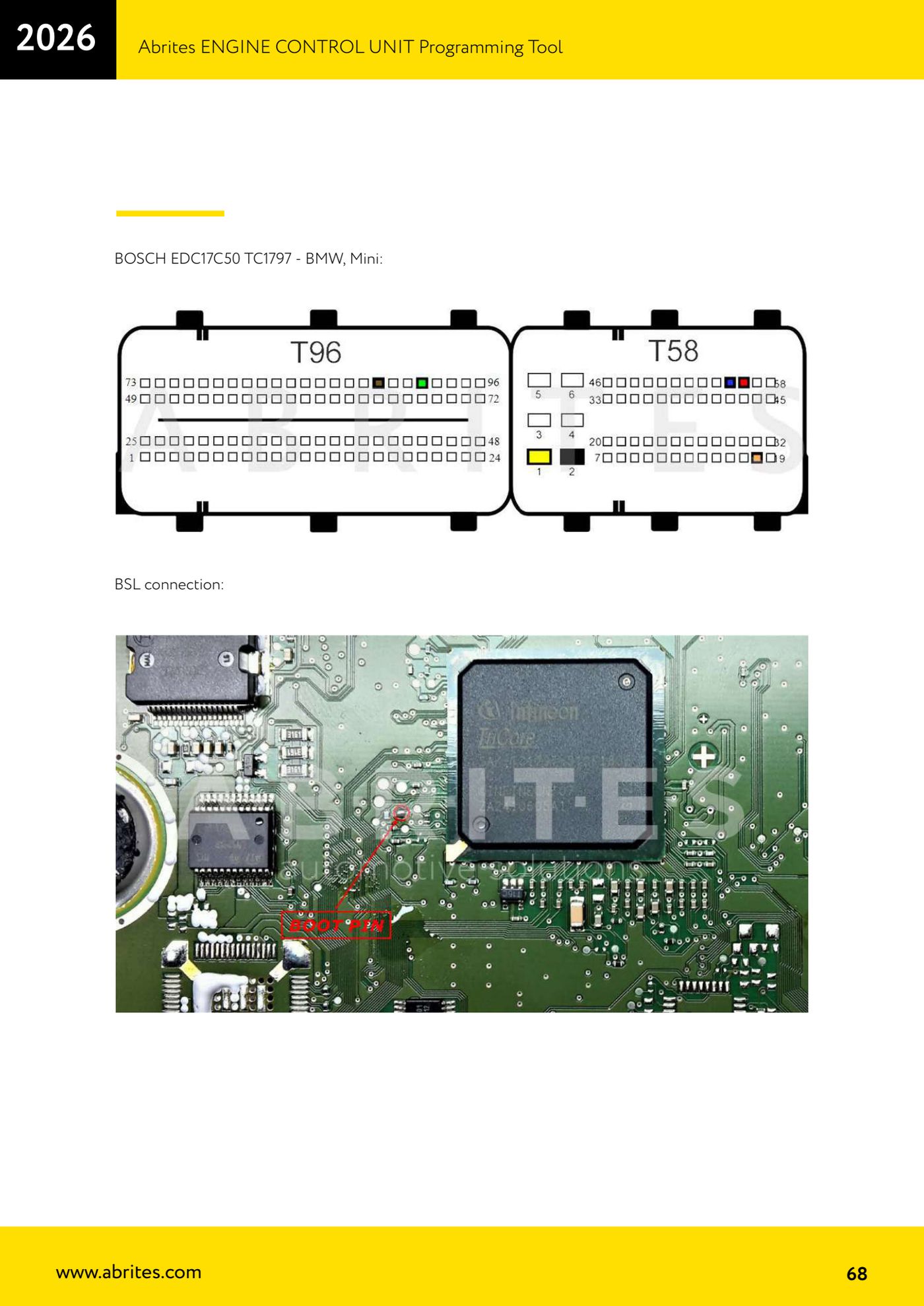

2. Отвори съответната страница от ръководството и провери дали под позицията присъства секцията "BSL connection": предвидена е за EDC17C50, EDC17C56 и EDC17C76.
3. За EDC17C56 избери Option 2 от задната страна на платката, посочена от ръководството като препоръчително решение; използвай Option 1 от предната страна само ако лейаутът на твоята платка го налага.
4. Отвори блока и ориентирай платката както на чертежа: ръководството уточнява предна или задна страна, затова провери визуалния ориентир (конектор, чип Tricore), преди да търсиш точките.
5. Направи окабеляването или запойките в показаните точки, спазвайки цветовете на проводниците, посочени в схемата.
6. Сглоби толкова, колкото е нужно, за да работиш безопасно, захрани блока на стенда и свържи AVDI.
7. Стартирай четенето от софтуера; ако работиш в boot mode, увери се, че свързването BSL е налице преди четенето.
8. Запиши прочетения файл и го запази в оригинал преди всеки запис.

Екрани за справка
