Адаптация на ESL Renault/Nissan с "Renew" и използване на емулаторите EM002, EM010 и EM011 (пълни пиновки)

Адаптация на електрическата блокировка на волана (ESL) Renault/Nissan чрез функцията "Renew" или замяна с plug&play емулаторите на Abrites. Полезно, когато ESL е дефектен или идва от друг автомобил.

Процедура

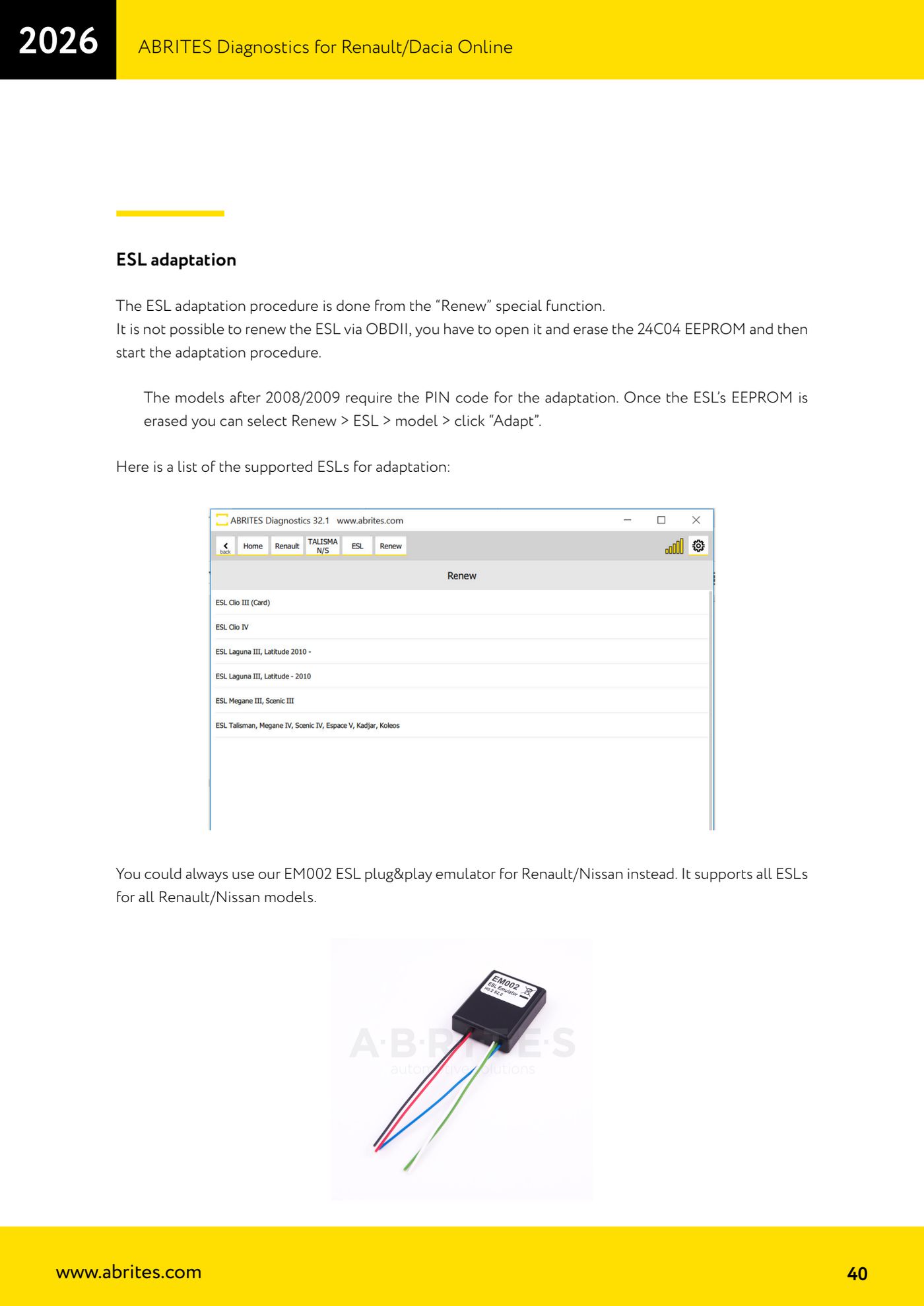

1. Провери дали ESL, който държиш, попада в списъка на поддържаните за адаптация ESL, показан от софтуера.
2. Демонтирай и отвори ESL, намери паметта EEPROM 24C04 и я изтрий: без тази стъпка адаптацията не тръгва, защото през OBDII обновяването не е възможно.
3. Ако автомобилът е от 2008/2009 или по-нов, прочети и си запиши PIN code на автомобила: ще ти трябва за адаптацията.
4. Монтирай ESL обратно, свържи AVDI към OBDII и отвори софтуера Renault/Dacia Online.
5. Отиди на "Renew" > "ESL" > избери модела, после щракни "Adapt" и следвай указанията на екрана.

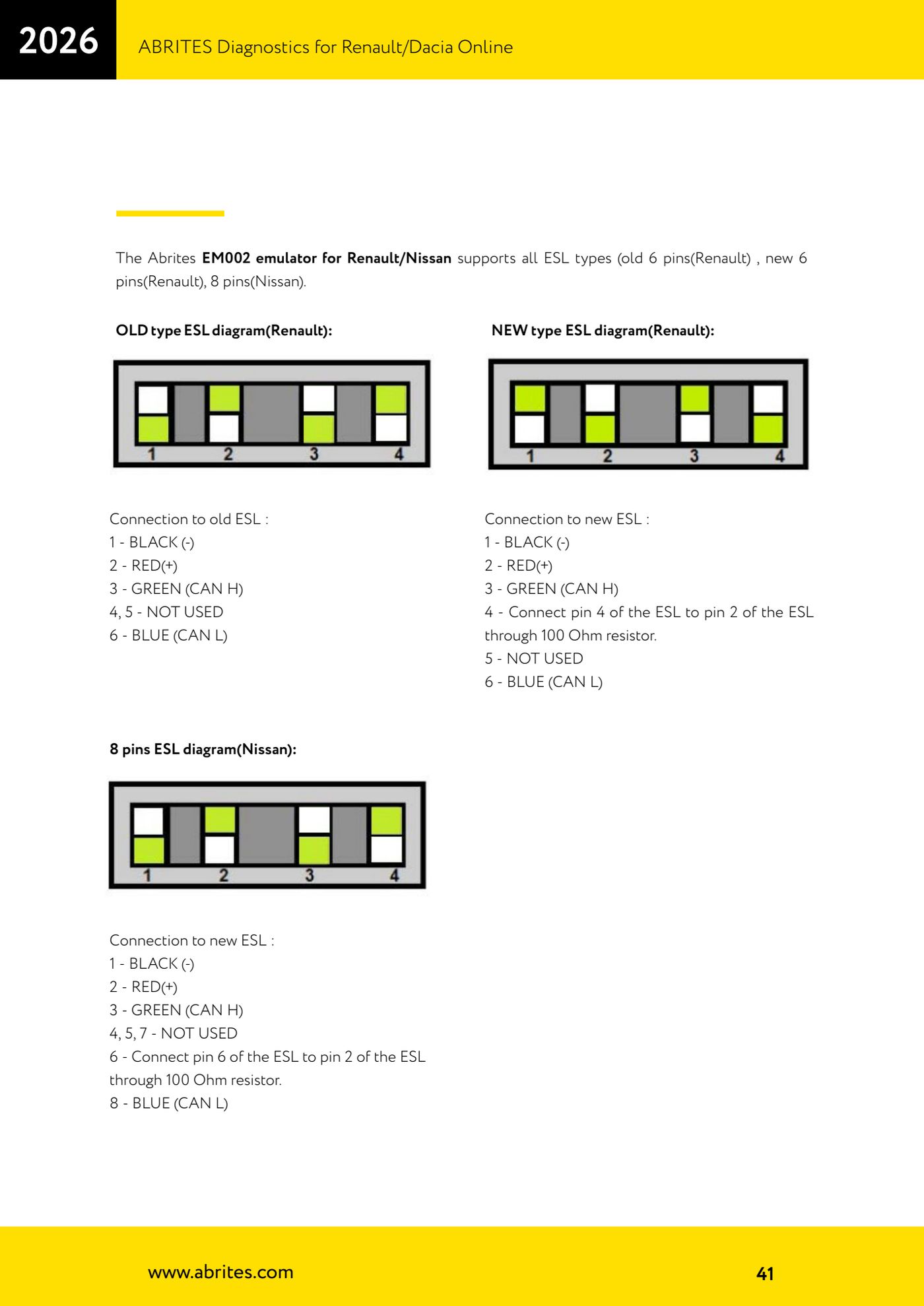

6. КАТО АЛТЕРНАТИВА използвай емулатора EM002 за Renault/Nissan, който поддържа всички ESL на всички модели Renault/Nissan в трите варианта: стар тип 6 пина (Renault), нов тип 6 пина (Renault) и 8 пина (Nissan).
7. Окабеляване ESL стар тип (Renault, 6 пина): 1 = ЧЕРЕН (-), 2 = ЧЕРВЕН (+), 3 = ЗЕЛЕН (CAN H), 4 и 5 не се използват, 6 = СИН (CAN L).
8. Окабеляване ESL нов тип (Renault, 6 пина): 1 = ЧЕРЕН (-), 2 = ЧЕРВЕН (+), 3 = ЗЕЛЕН (CAN H), 6 = СИН (CAN L); свържи освен това пин 4 на ESL с пин 2 на ESL през резистор 100 Ohm.
9. Окабеляване ESL Nissan 8 пина: 1 = ЧЕРЕН (-), 2 = ЧЕРВЕН (+), 3 = ЗЕЛЕН (CAN H), 8 = СИН (CAN L); пинове 4, 5 и 7 не се използват; свържи пин 6 на ESL с пин 2 на ESL през резистор 100 Ohm.

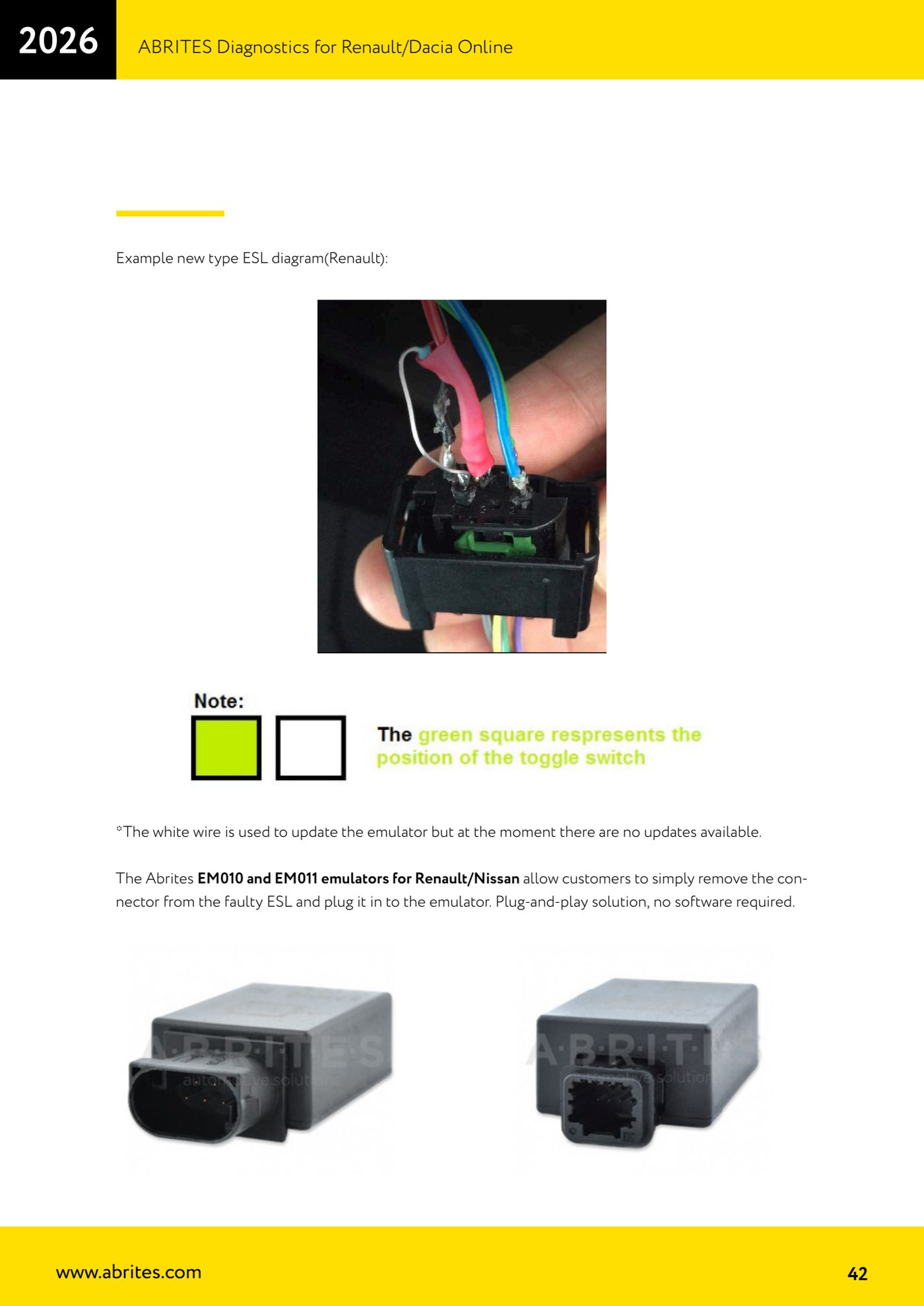

10. Белият проводник на емулатора служи само за обновяването му: към момента няма налични обновявания, така че го остави несвързан.
11. Ако предпочиташ решение без софтуер, използвай емулаторите EM010 и EM011: достатъчно е да свалиш конектора от дефектния ESL и да го включиш в емулатора — plug-and-play е.
12. Изпробвай работата: запалване, освобождаване на кормилната колона и липса на DTC, свързани с ESL.
