Renault SID301, SIRIUS 32 и SIM32: pinout на DB9 Female и данни за блоковете при работа на стенд

Технически данни и DB9 окабеляване за работа на стенд по блоковете Renault SID301, SIRIUS 32 и Siemens SIM32: четене и обновяване на configuration data и на флаш, както и изтриване на IMMO кода.

Процедура

1. Идентифицирай блока. SID301: MCU MPC561, външна флаш AM29BDD160GB 2 MB, configuration data в EEPROM 95320 4 KB. SIRIUS 32: MCU SAK-C167SR-LM или SAK-C167CR-LM, външна флаш AM29F200BB 256 KB. SIM32 (Siemens): MCU HD64F7055 с 512 KB FLASH, configuration data 2 KB в EEPROM 95160.
2. Подготви адаптера от OBDII към DB9 Male към AVDI и конектор DB9 Female за окабеляването към блока.
3. Окабеляване SID301 (pin DB9 Female - конектор на ECU - pin на ECU): 1-C-H4, 2-C-D1, 3-B-G4, 4-C-A4, 5-C-A3.

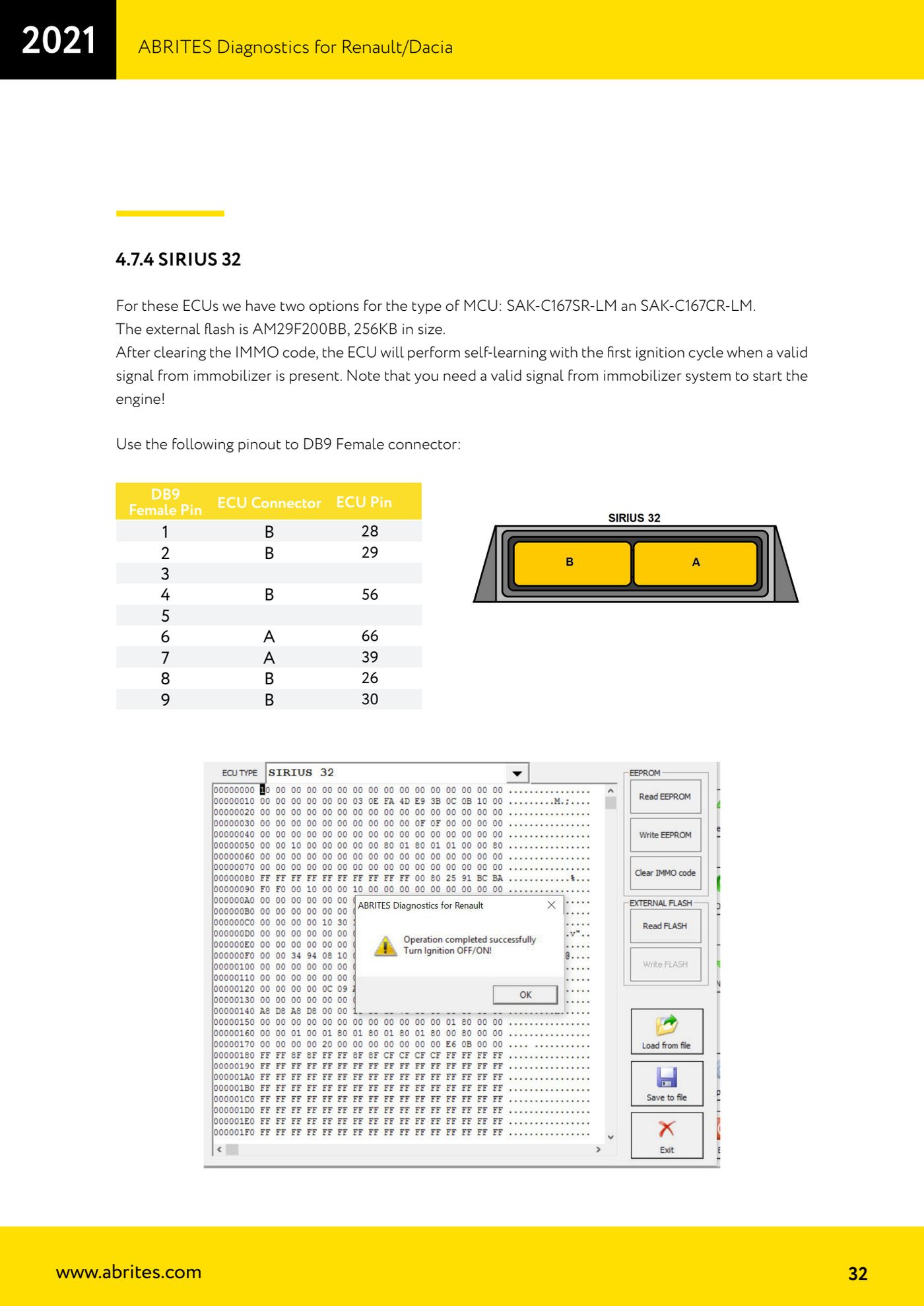

4. Окабеляване SIRIUS 32 (pin DB9 Female - конектор на ECU - pin на ECU): 1-B-28, 2-B-30, 3-B-29, 4-B-56, 5-A-66, 6-A-39, 7-B-26.
5. Окабеляване SIM32 (pin DB9 Female - конектор на ECU - pin на ECU): 1-C-H4, 2-A-G1, 3-C-D1, 4-C-A4, 5-C-B4, 6-C-A3, 7-B-J1, 8-B-G1.
6. Свържи и захрани блока на стенда, после отвори в софтуера функцията за четене/обновяване на configuration data и флаш.
7. Запази във файл оригиналните configuration data и флаш, преди да записваш каквото и да е.
8. Изпълни искания запис или изтриването на IMMO, после монтирай блока обратно и провери стартирането при валиден сигнал от имобилайзера.

Екрани за справка
