Renault/Dacia: четене на реални стойности (списък и графика) и тестове на изпълнителните механизми

Служи за следене в реално време на работните параметри на автомобила и за задействане на отделни компоненти, така че да се изолира коя част от системата е повредена. Това е следващата стъпка след четенето на DTC, когато кодът за грешка не е достатъчен, за да се открие дефектната част.

Процедура

1. Свържи се с автомобила чрез AVDI и отвори модула за анализ (двигател, ABS, UCH и т.н.) от списъка с модулите.

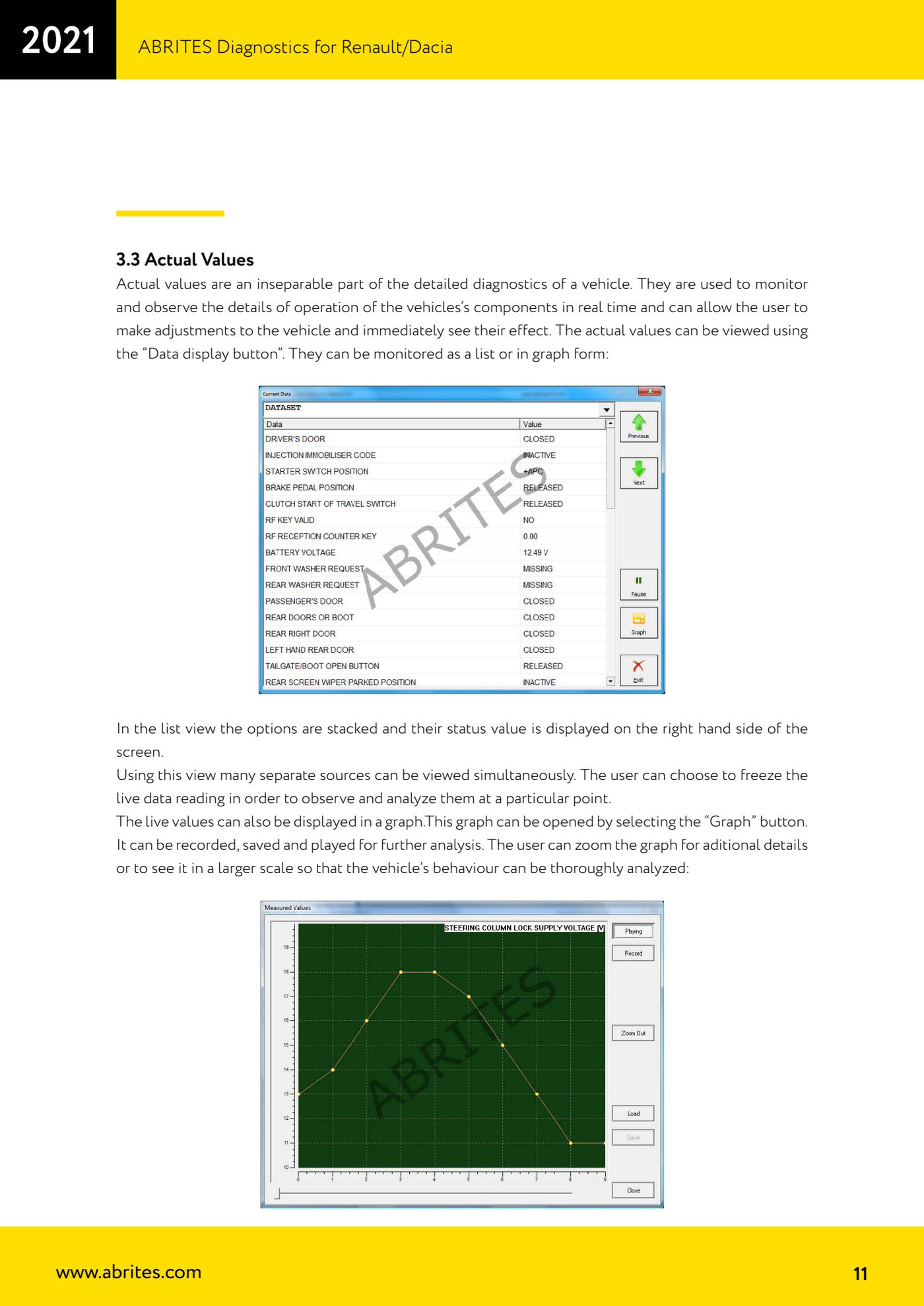

2. Натисни бутона "Data display", за да отвориш реалните стойности на модула.
3. В изгледа със списък параметрите са подредени един под друг, а съответната стойност се показва в дясната част на екрана: използвай го, когато трябва да следиш едновременно няколко различни източника.
4. Ако ти трябва да спреш картината на данните в точно определен момент, използвай функцията за замразяване на живото четене и анализирай стойностите на спокойствие.
5. За динамичен анализ натисни "Graph": живите стойности се изчертават в графика. Графиката може да се записва, запазва и възпроизвежда по-късно, може да се увеличава за детайли или да се разширява мащабът, за да се оцени поведението на автомобила.

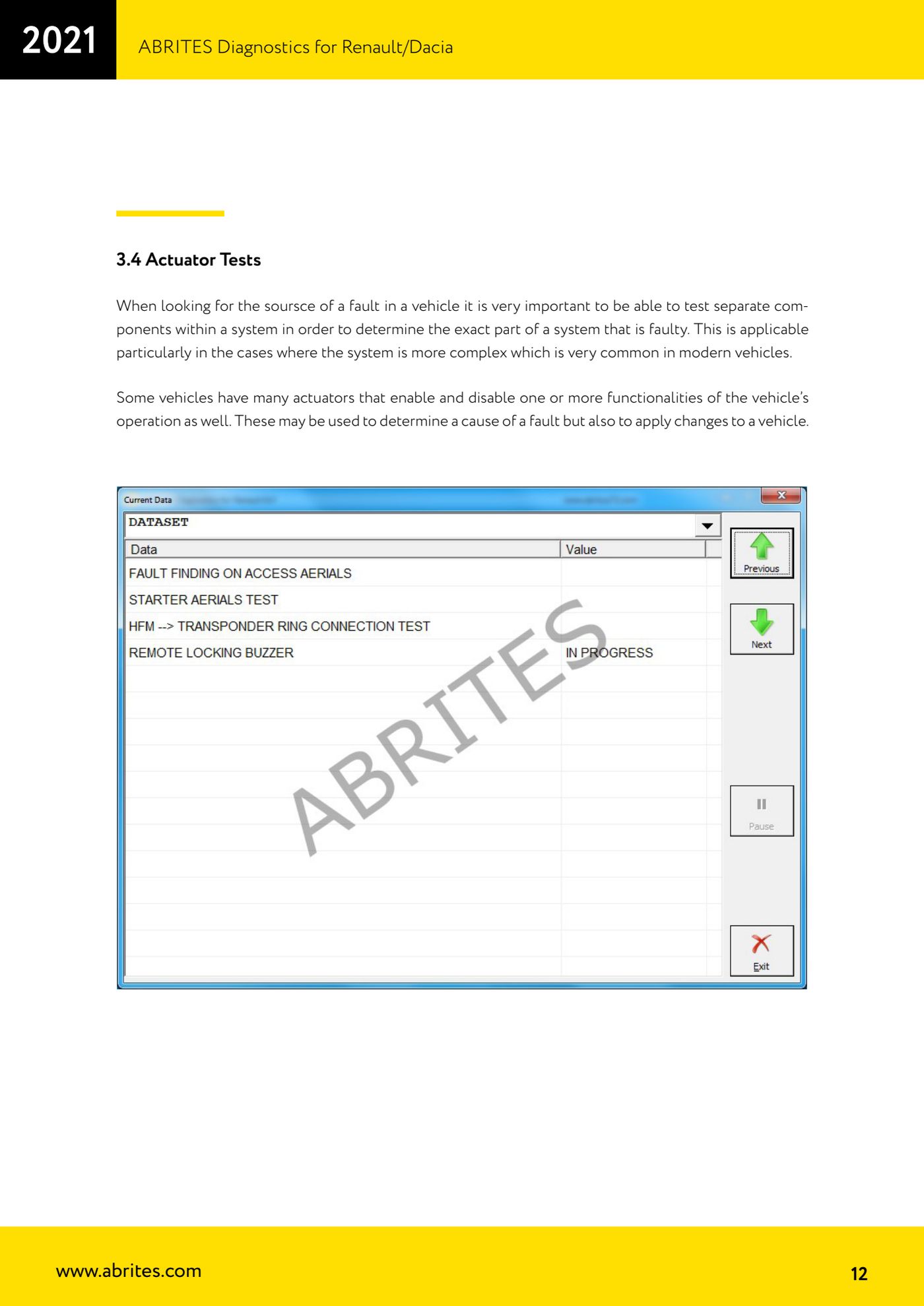

6. За тестовете на изпълнителните механизми влез в съответната функция на модула и задействай отделния компонент: като включваш и изключваш механизма, проверяваш дали компонентът реагира и ограничаваш повредата до частта или до окабеляването.
7. Помни, че на някои автомобили изпълнителните механизми служат и за включване или изключване на функционалности на колата, не само за диагностика: използвай командите, знаейки какво активираш.
8. Блокирай колелата на автомобила, преди да изпълняваш тестове с работещ двигател или команди, които могат да задвижат механични органи.

Екрани за справка
