Kilometerabgleich bei Fahrzeugen mit VSM: EEPROM 95256 des VSM mit ABProg + Navigationseinheit mit ZN085 RH850

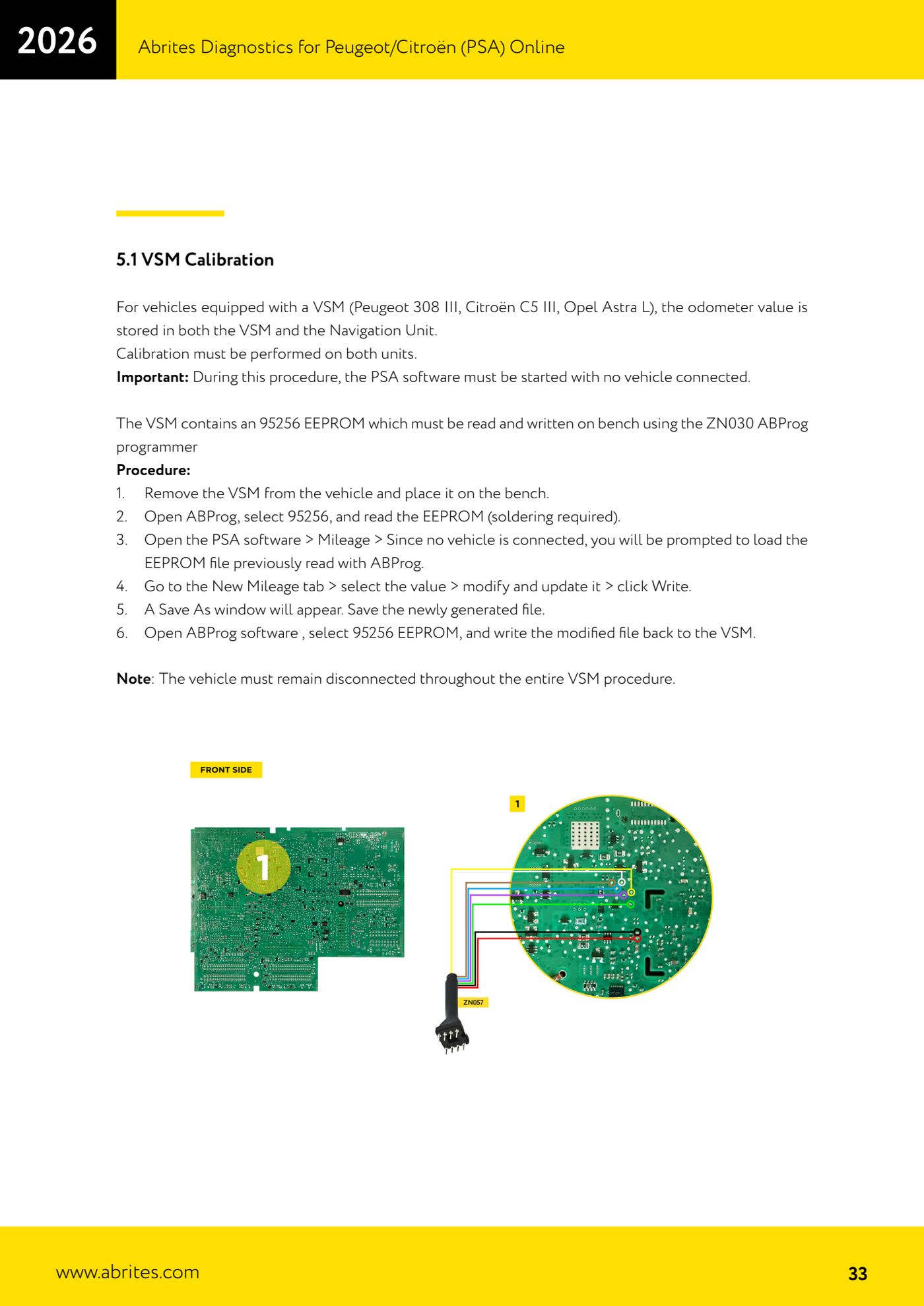

Bei Fahrzeugen mit VSM (Peugeot 308 III, Citroën C5 III, Opel Astra L) ist die Laufleistung sowohl im VSM als auch in der Navigationseinheit gespeichert: Beide müssen am Tisch abgeglichen werden, sonst passt der Wert nicht zusammen. Das VSM wird mit ZN030 ABProg gelesen und geschrieben, die Navigationseinheit mit dem Programmiergerät ZN085 RH850.

Ablauf

1. Das VSM aus dem Fahrzeug ausbauen und an den Tisch bringen. Das Fahrzeug muss während der gesamten VSM-Prozedur getrennt bleiben.
2. Die Software ABProg öffnen, das EEPROM 95256 wählen und den Inhalt des VSM auslesen (Löten erforderlich). Die ausgelesene Datei sichern.
3. Die PSA-Software ohne angeschlossenes Fahrzeug starten und in das Menü "Mileage" gehen: Da kein Fahrzeug gefunden wird, fordert die Software auf, die mit ABProg ausgelesene EEPROM-Datei zu laden. Diese laden.
4. In den Reiter "New Mileage" gehen, den Wert auswählen, ändern und aktualisieren, dann "Write" drücken.
5. Es erscheint das Fenster "Save As": die von der Software erzeugte neue Datei speichern.
6. Zurück in ABProg das EEPROM 95256 wählen und die geänderte Datei in das VSM schreiben.

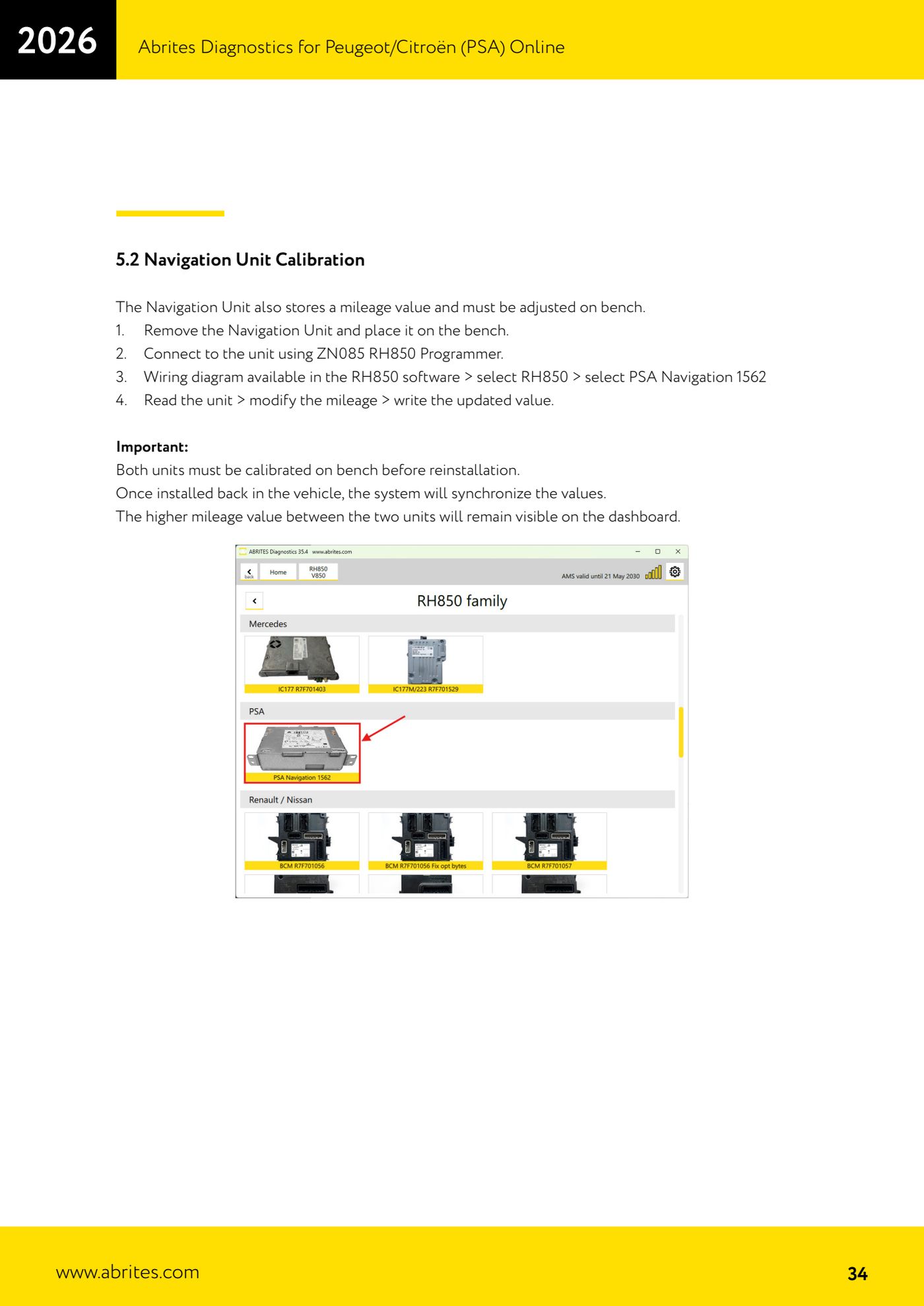

7. Zur Navigationseinheit wechseln: aus dem Fahrzeug ausbauen und an den Tisch bringen.
8. Die Navigationseinheit an das Programmiergerät ZN085 RH850 anschließen. Das Verdrahtungsschema findet sich in der Software RH850: RH850 wählen und dann "PSA Navigation 1562".
9. Die Einheit auslesen, den Laufleistungswert ändern und den aktualisierten Wert schreiben.
10. Beide Einheiten erst dann wieder ins Fahrzeug einbauen, wenn beide abgeglichen sind: Im Fahrzeug synchronisiert das System die Werte und zeigt den höheren der beiden an.
11. Bei eingeschalteter Zündung prüfen, dass der angezeigte Wert dem erwarteten entspricht.
