Engine Control Unit: Configuration Data und ECU-Flash lesen/schreiben, IMMO OFF und After-Sales-Vorbereitung (EDC, SID)

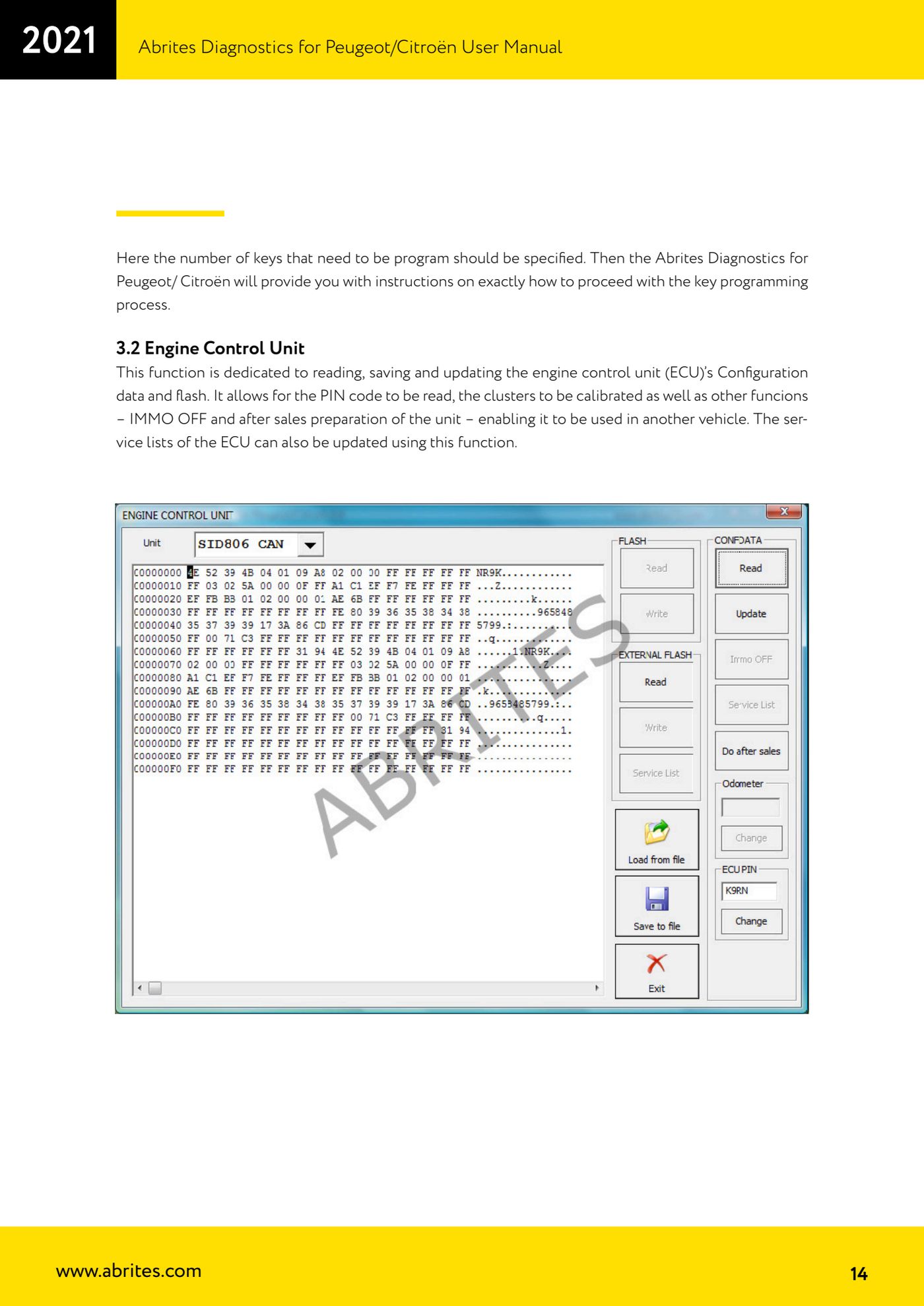

Das ist die Sonderfunktion für das Motorsteuergerät: Sie liest, sichert und aktualisiert die Configuration Data und den Flash der ECU über OBD. Von hier aus liest du den PIN, kalibrierst das Kombiinstrument, führst IMMO OFF und die After-Sales-Vorbereitung des Steuergeräts durch, damit es in einem anderen Fahrzeug eingesetzt werden kann, und aktualisierst die service list.

Ablauf

1. Das AVDI an die OBD-II-Buchse anschließen und das Fahrzeug über ein stabiles externes Ladegerät versorgen.
2. Den Reiter "Special functions" öffnen und die Funktion für das Motorsteuergerät (Engine Control Unit) wählen.
3. Vor jeder Änderung die Configuration Data der ECU auslesen und als Datei sichern: Das ist dein Sicherungs-Backup.
4. Über dieselbe Funktion kannst du den PIN code des Fahrzeugs auslesen und ihn für die Kalibrierung des Kombiinstruments sowie für alle weiteren Arbeiten verwenden, die ihn voraussetzen.
5. Für IMMO OFF und die After-Sales-Vorbereitung des Steuergeräts (die es in einem anderen Fahrzeug einsetzbar macht) die jeweiligen Menüpunkte der Funktion nutzen – nachdem das Original gesichert wurde.
6. Zum Aktualisieren der service list des Steuergeräts dieselbe Funktion verwenden: Sie liest, ändert und schreibt die Daten zurück auf das Steuergerät.

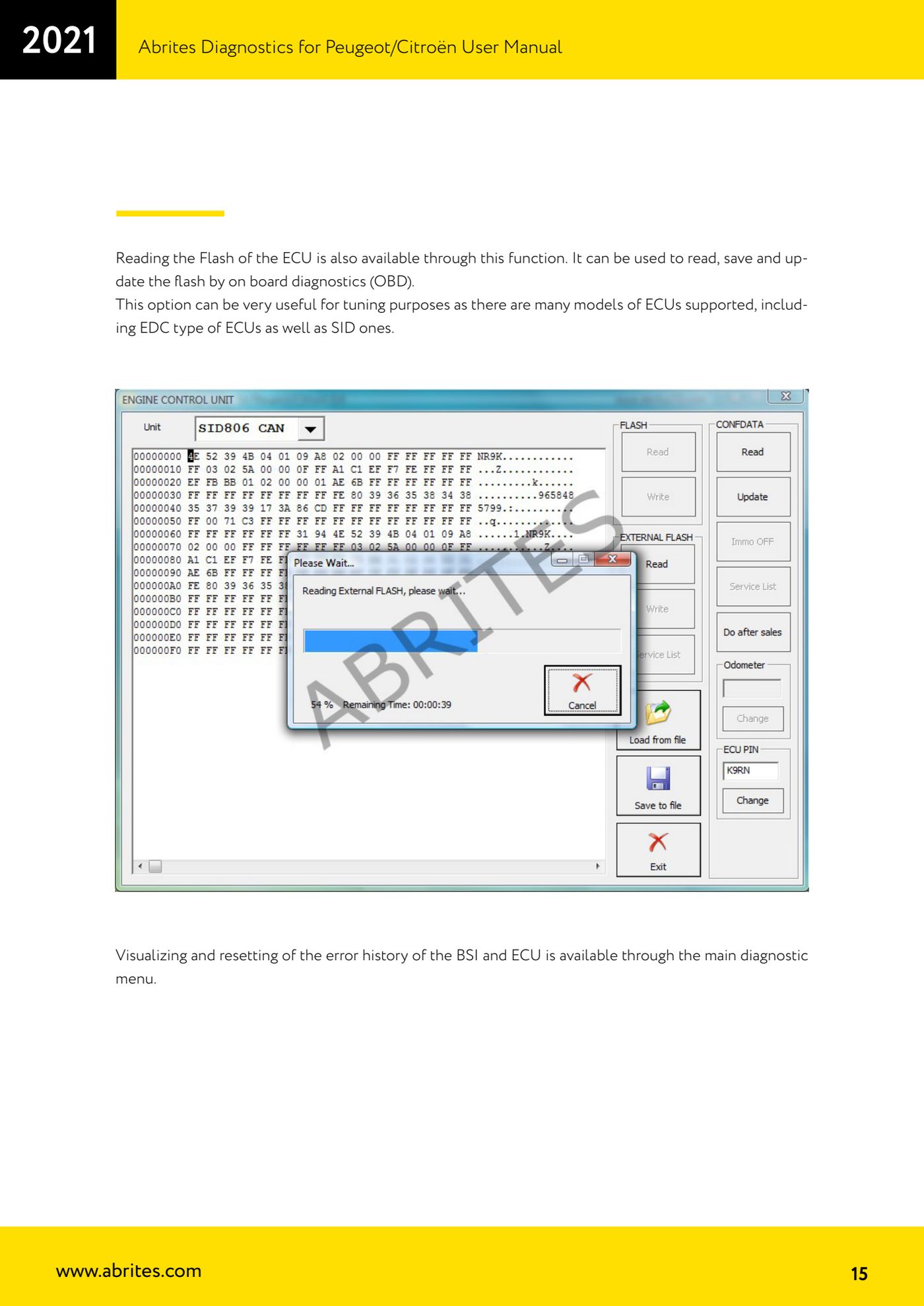

7. Zum Flash: Das Auslesen des ECU-Flash ist über die Bordsteckdose (OBD) möglich. Du kannst ihn lesen, als Datei sichern und aktualisieren – auch für Tuning-Zwecke nutzbar, da viele Steuergerätemodelle unterstützt werden, darunter die Familien EDC und SID.
8. Nach Abschluss der Schreibvorgänge Fahrzeugfunktion und Fehlerspeicher prüfen; das Anzeigen und Zurücksetzen der Fehlerhistorie von BSI und ECU erfolgt über das diagnostische Hauptmenü.

Referenz-Screenshots
