Schlüsselprogrammierung an Magneti Marelli BCM mit MCU Fujitsu MB91Fxxx und HiTagAES-Schlüsseln (Fiat Ducato und Ableger)

Programmierung von Schlüsseln und Funkfernbedienungen bei FCA-Fahrzeugen mit Magneti Marelli BCM auf Basis der MCU Fujitsu MB91Fxxx und mechanischen HiTagAES-Schlüsseln. Die Prozedur arbeitet mit Dumps: Die Wegfahrsperrendaten werden aus der von der Fujitsu-MCU gelesenen Datei entnommen und in die Software geladen.

Ablauf

1. Lies vorab den Dump der MCU Fujitsu MB91Fxxx des Magneti Marelli BCM aus und halte die Datei auf dem PC bereit.

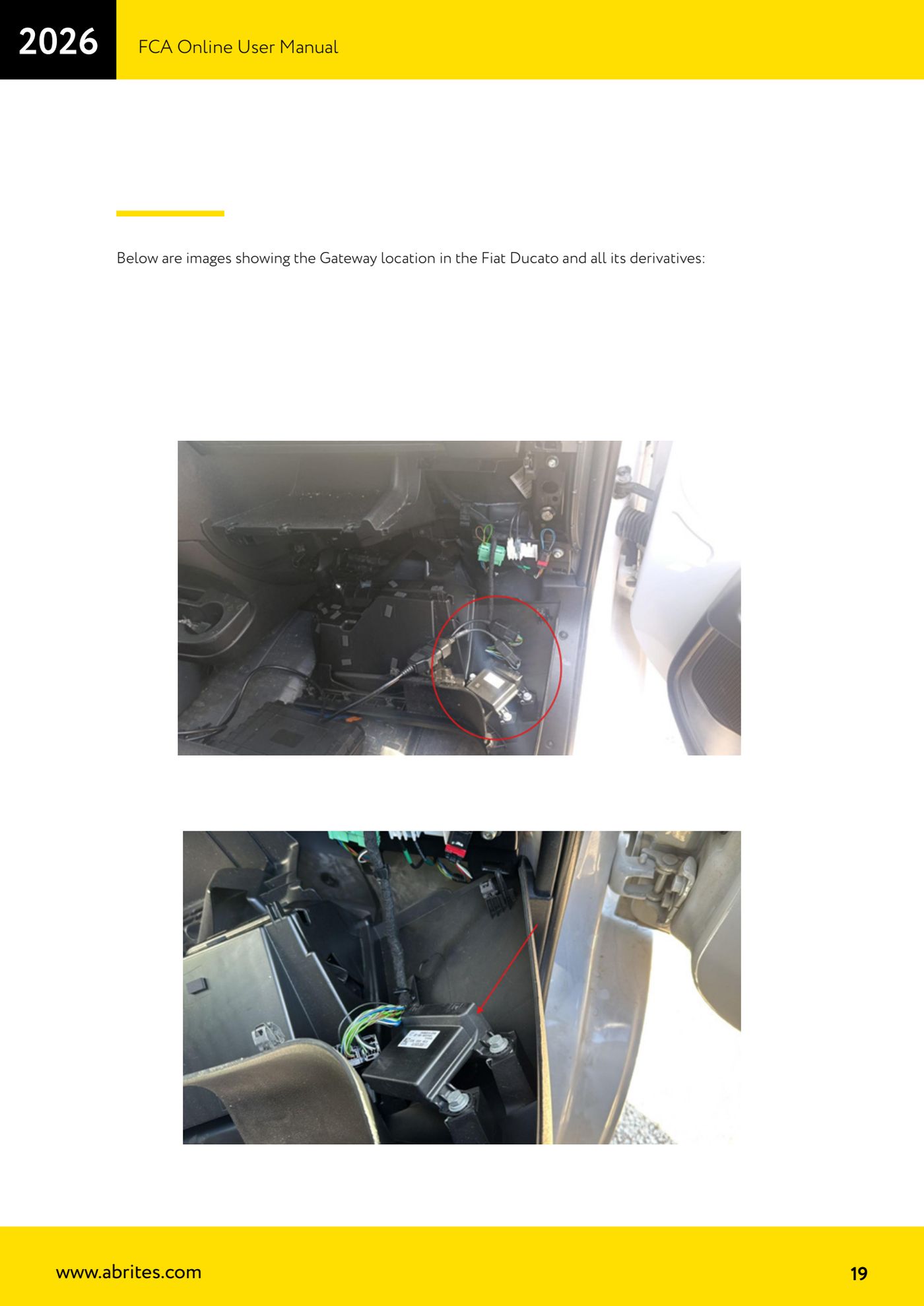

2. Prüfe, ob das Fahrzeug mit einem Gateway-Modul ausgestattet ist. Ohne Gateway kannst du die Prozedur direkt über OBDII durchführen; mit Gateway das CB019 oder das CB012 anschließen (beim Fiat Ducato und allen Ablegern ist die Position des Gateway im Handbuch dokumentiert).
3. Schließe das AVDI an, versorge das Fahrzeug aus einer externen Quelle und öffne dann die Software FCA Online: Das Fahrzeug wird automatisch erkannt.
4. Wähle "Key Learning" und das passende Fahrzeugmodell aus.
5. Nach aufgebauter Verbindung "Load Data Flash Dump" verwenden und die zuvor ausgelesene Datei laden.
6. Warte die Bestätigungsmeldung ab: Sie zeigt an, dass alles erfolgreich war und die Fahrzeugdaten korrekt gespeichert wurden.

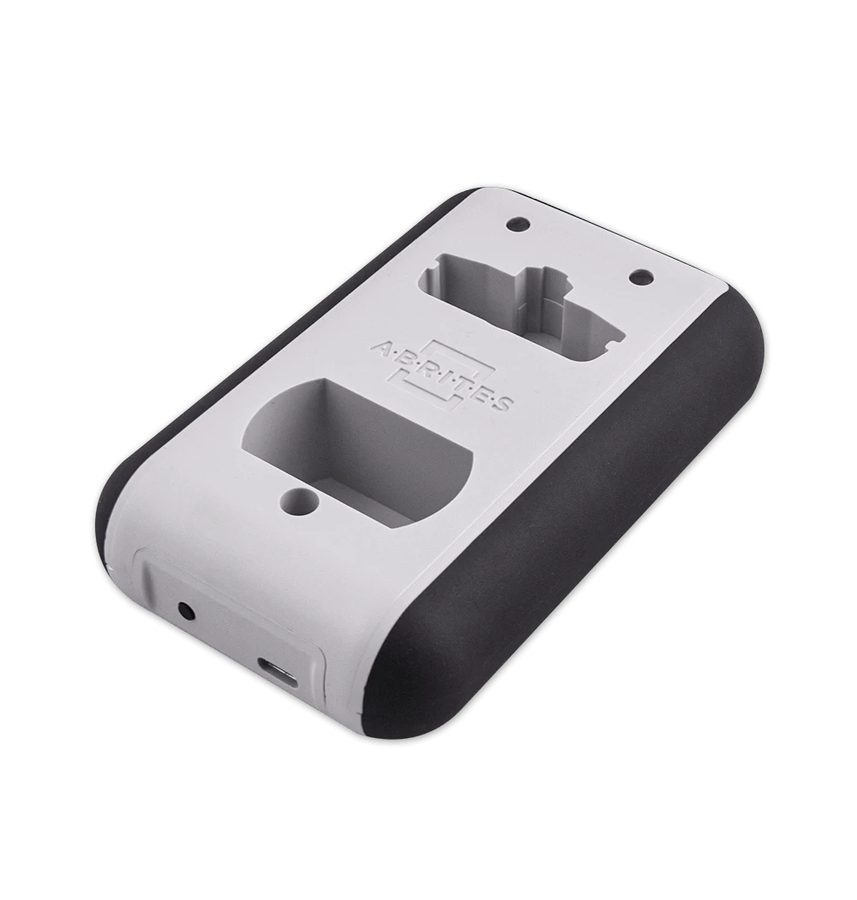

7. Verwende "Prepare Key Fob" und lege einen jungfräulichen FCA HiTagAES Schlüssel in den ProTag ZN003, um ihn vorzubereiten.
8. Führe "Key Programming" aus, um den vorbereiteten Schlüssel zu programmieren.
9. Folge den Bildschirmanweisungen bis zum Abschluss der Prozedur und teste dann Startvorgang und Funkfernbedienung mit allen Schlüsseln.

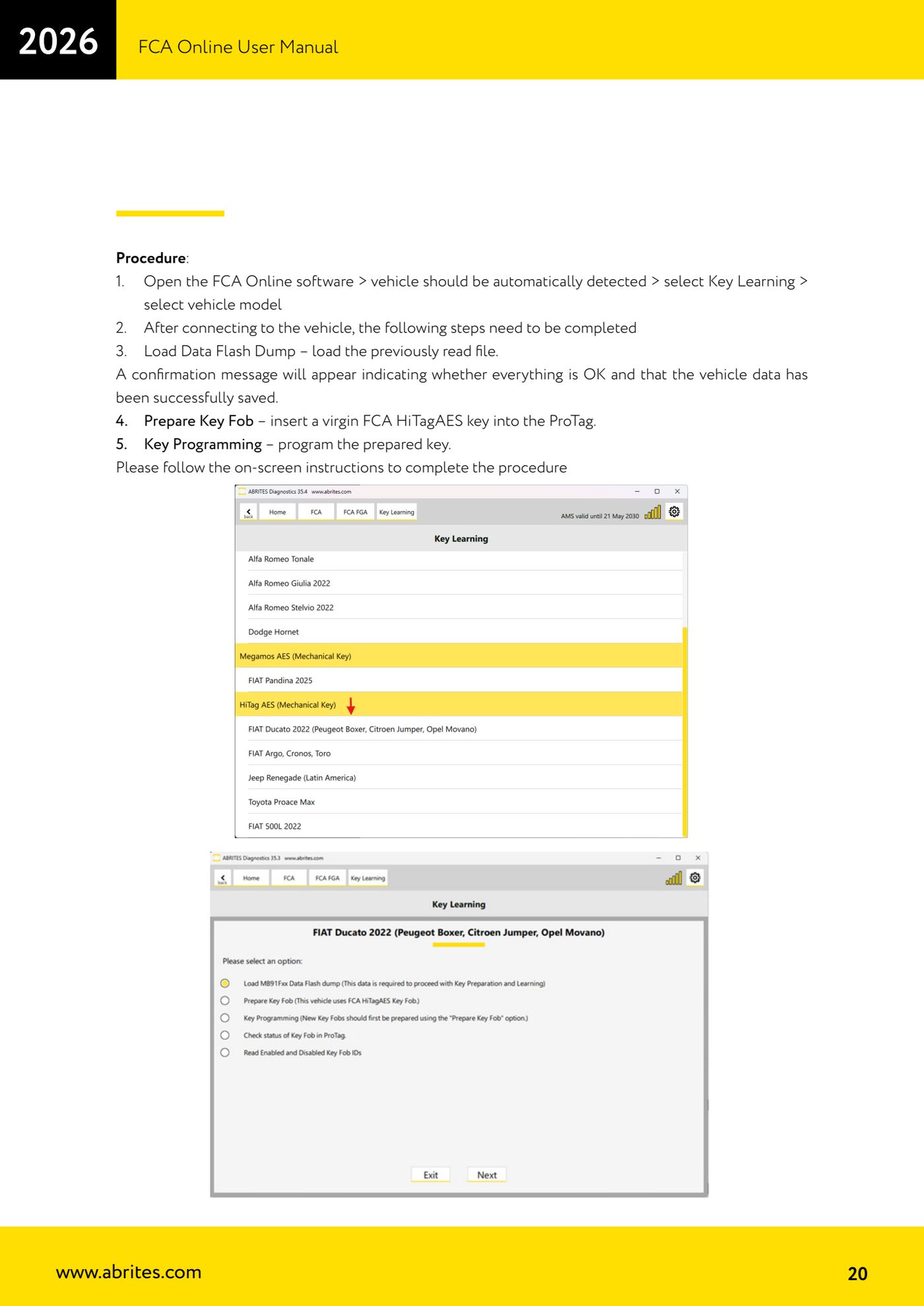

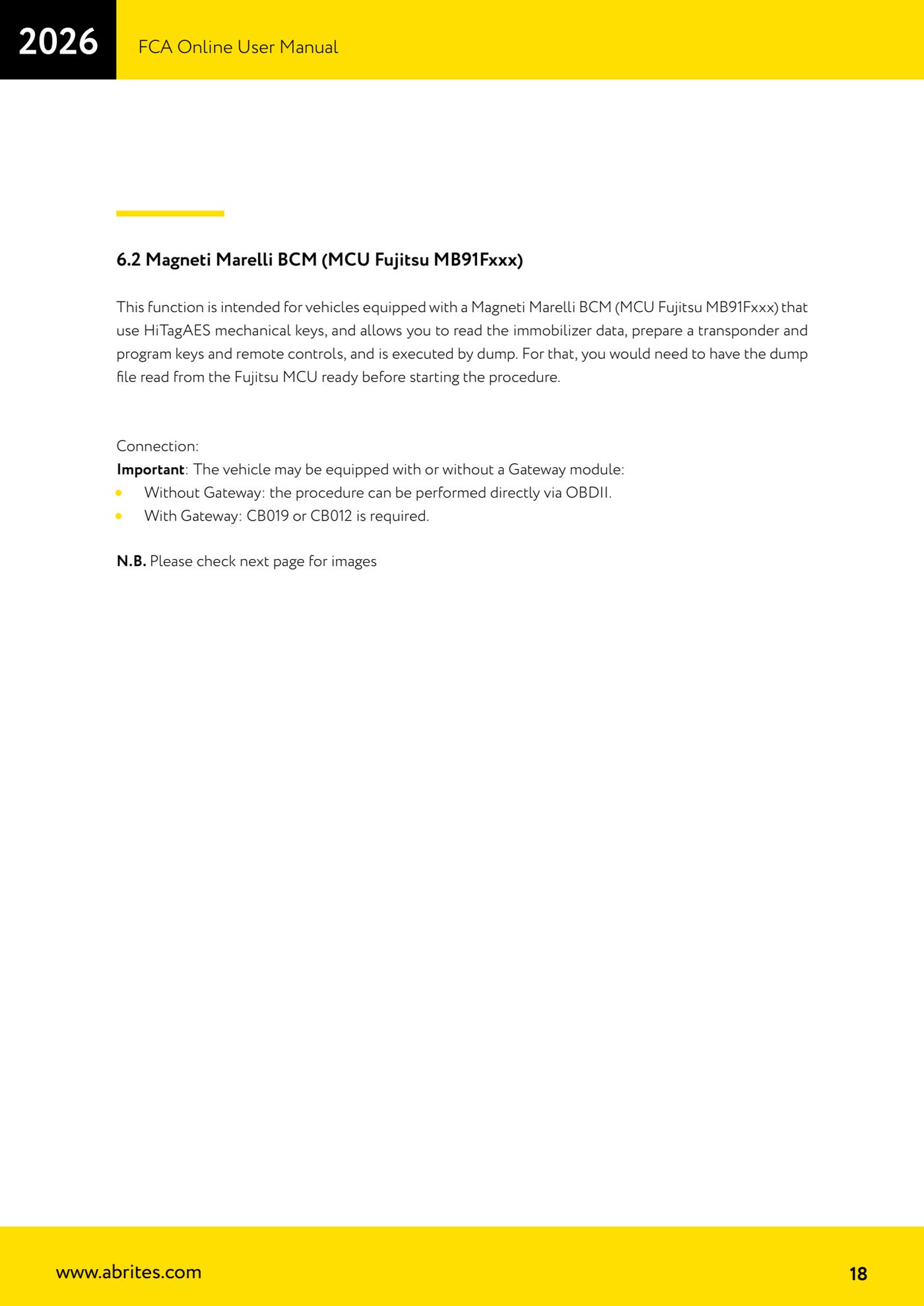

Referenz-Screenshots
