Schlüsselprogrammierung an BCM mit MCU RH850 und Atmel-Schlüsseln (Fiat 500E, 500X, Alfa Romeo Tonale)

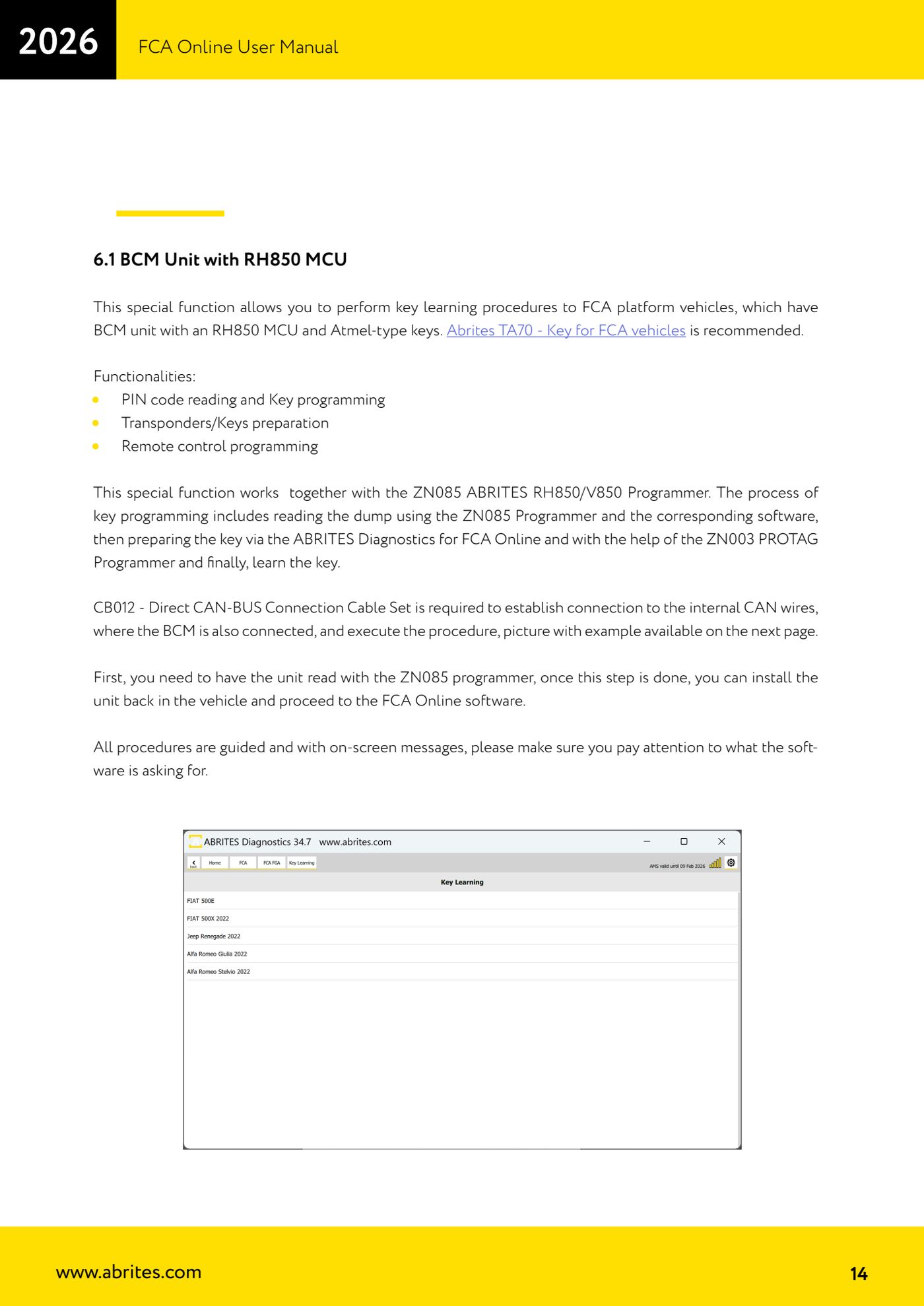

Prozedur zur Schlüsselprogrammierung bei FCA-Fahrzeugen mit BCM auf Basis des Mikrocontrollers RH850 und Schlüsseln vom Typ Atmel. Abgedeckt sind das Auslesen des PIN und die Schlüsselprogrammierung, die Vorbereitung der Transponder und die Programmierung der Funkfernbedienungen. Die Arbeit beginnt mit dem Auslesen des ausgebauten BCM mit dem ZN085 und endet im Fahrzeug mit FCA Online.

Ablauf

1. Baue das BCM aus dem Fahrzeug aus und lies es mit dem Programmiergerät ZN085 ABRITES RH850/V850 und der zugehörigen Software aus; speichere den Dump.
2. Baue das BCM wieder in das Fahrzeug ein und wechsle zur Software FCA Online.

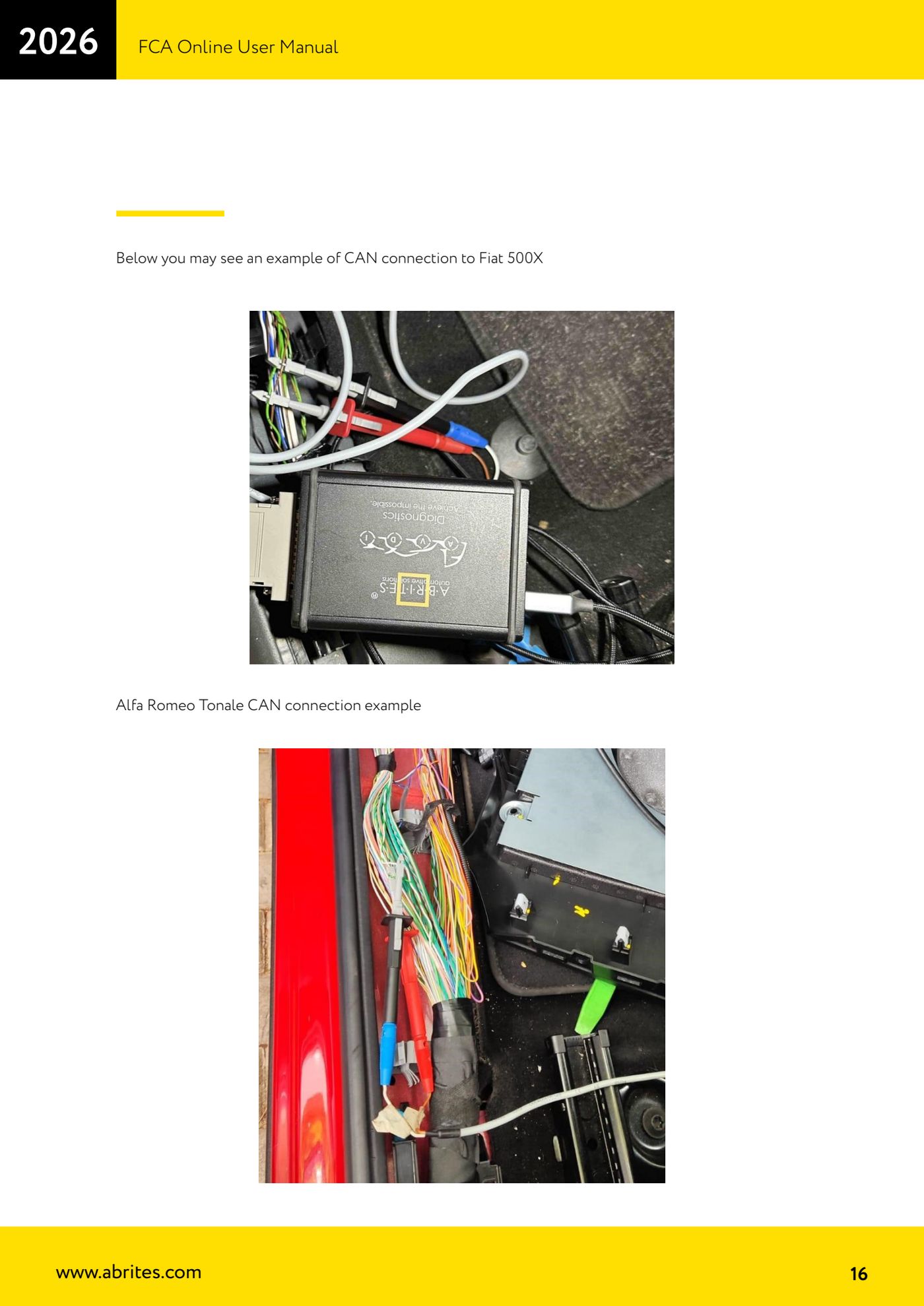

3. Schließe das CB012 - Direct CAN-BUS Connection Cable Set an die Leitungen des internen CAN des Fahrzeugs an, an dem auch das BCM hängt (beim Fiat 500E erfolgt der Abgriff an den Leitungen zum Wählhebelmodul; dokumentiert sind auch Anschlussbeispiele bei Fiat 500X und Alfa Romeo Tonale).
4. Starte "FCA Online" bei angeschlossenem und extern versorgtem Fahrzeug und öffne dann die Special Function "Key Learning" im linken Menü.

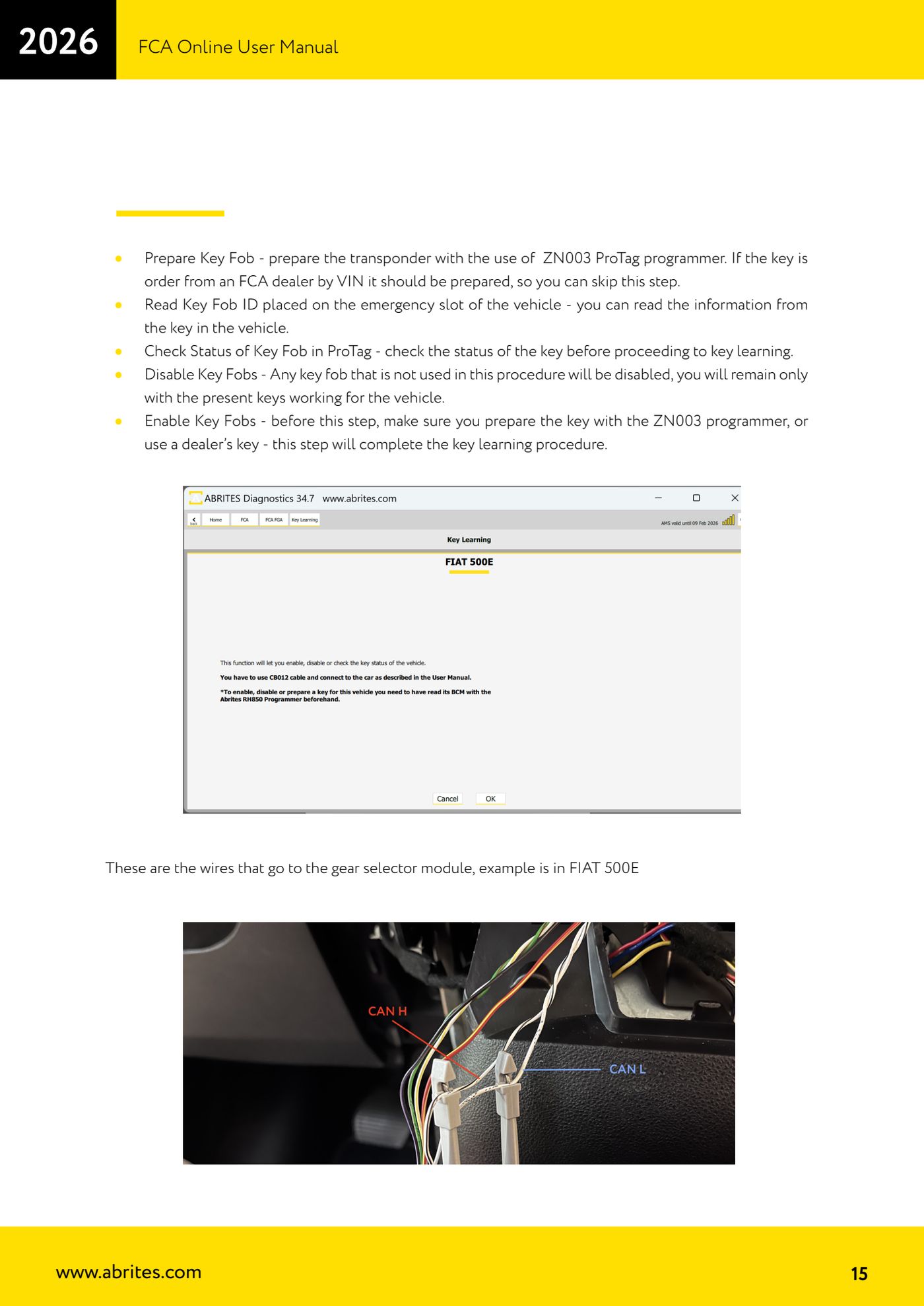

5. Wurde der Schlüssel nicht beim FCA-Händler über die VIN bestellt, den Transponder mit "Prepare Key Fob" und dem Programmiergerät ZN003 ProTag vorbereiten. Ist der Schlüssel bereits vorbereitet vom Händler gekommen, diesen Schritt überspringen.
6. Lies mit "Read Key Fob ID placed on the emergency slot of the vehicle" die Informationen des Schlüssels aus, der in der Notfallaufnahme des Fahrzeugs abgelegt ist.
7. Prüfe mit "Check Status of Key Fob in ProTag" den Status des Schlüssels im ProTag, bevor du mit dem Anlernen fortfährst.
8. Sollen nicht anwesende Schlüssel ausgeschlossen werden, "Disable Key Fobs" verwenden: Betriebsbereit bleiben nur die in der Prozedur verwendeten Schlüssel.
9. Schließe das Anlernen mit "Enable Key Fobs" ab, nachdem du sichergestellt hast, dass der Schlüssel mit dem ZN003 vorbereitet wurde oder es sich um einen Händlerschlüssel handelt.
10. Folge den Bildschirmmeldungen genau: Die gesamte Prozedur ist geführt und die Software fordert Schritt für Schritt bestimmte Handlungen an.
11. Prüfe am Ende alle Schlüssel: Startvorgang, Transpondererkennung und Funktionen der Funkfernbedienung.

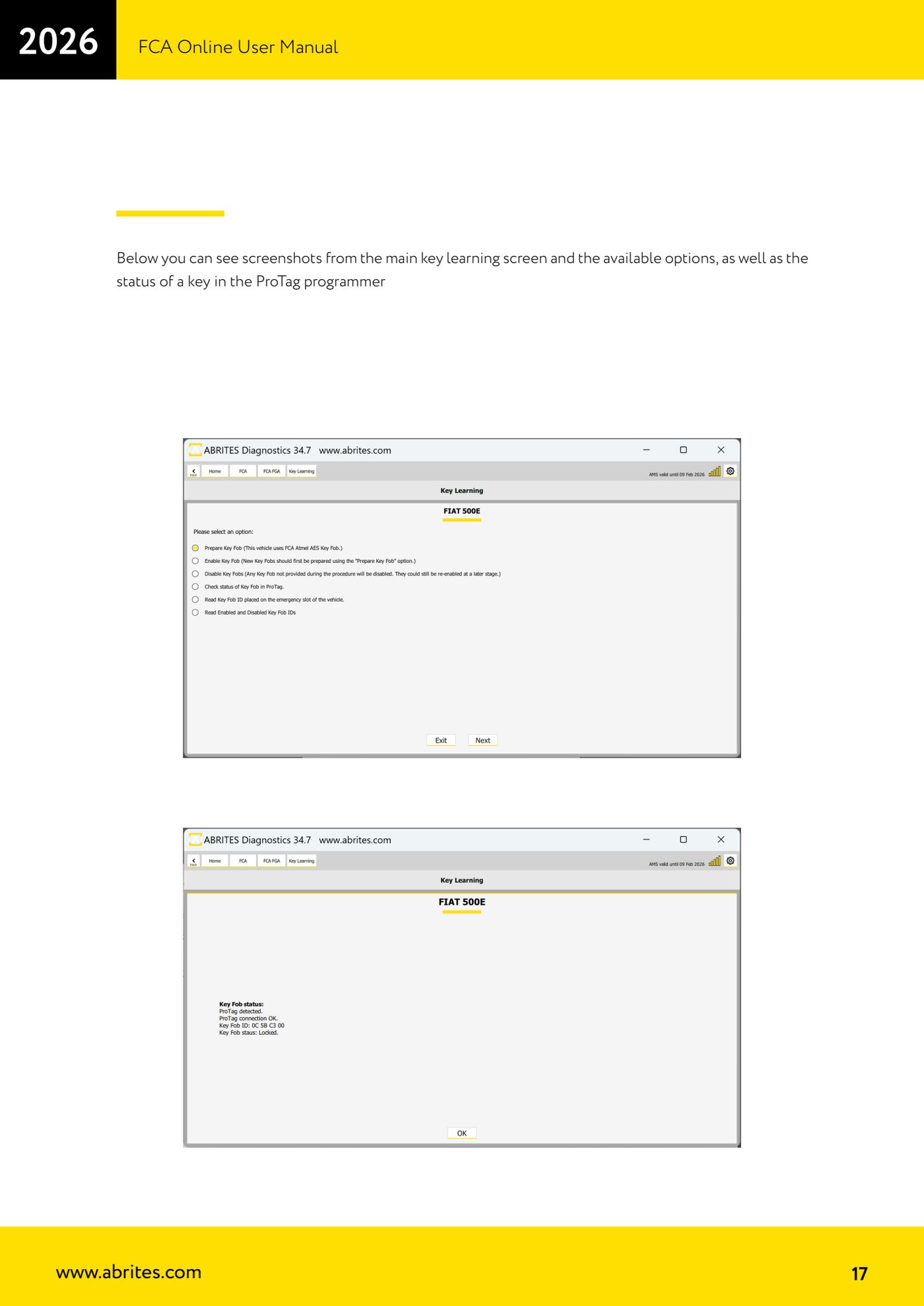

Referenz-Screenshots
