Четене на VAG блокове със ZN085: CS, CP, VIN, Power Class, MAC, километраж и данни за ключовете при смяна на табло

Strumenti Интерфейс Класически Ключове / Имобилайзер Напреднало ⏱ променливо 10 стъпки

При четене на VAG блок със ZN085 получаваш байтовете Component Security (CS) и Component Protection (CP), VIN, Power Class, MAC, километража и информацията за ключовете. Записаният файл служи за смяна на табло, за ретрофит и за програмиране на ключове през софтуера VAG Online.

Необходими лицензи

  • VN021

Хардуер / кабели

  • ZN085
  • CB501
  • AVDI
  • PROTAG

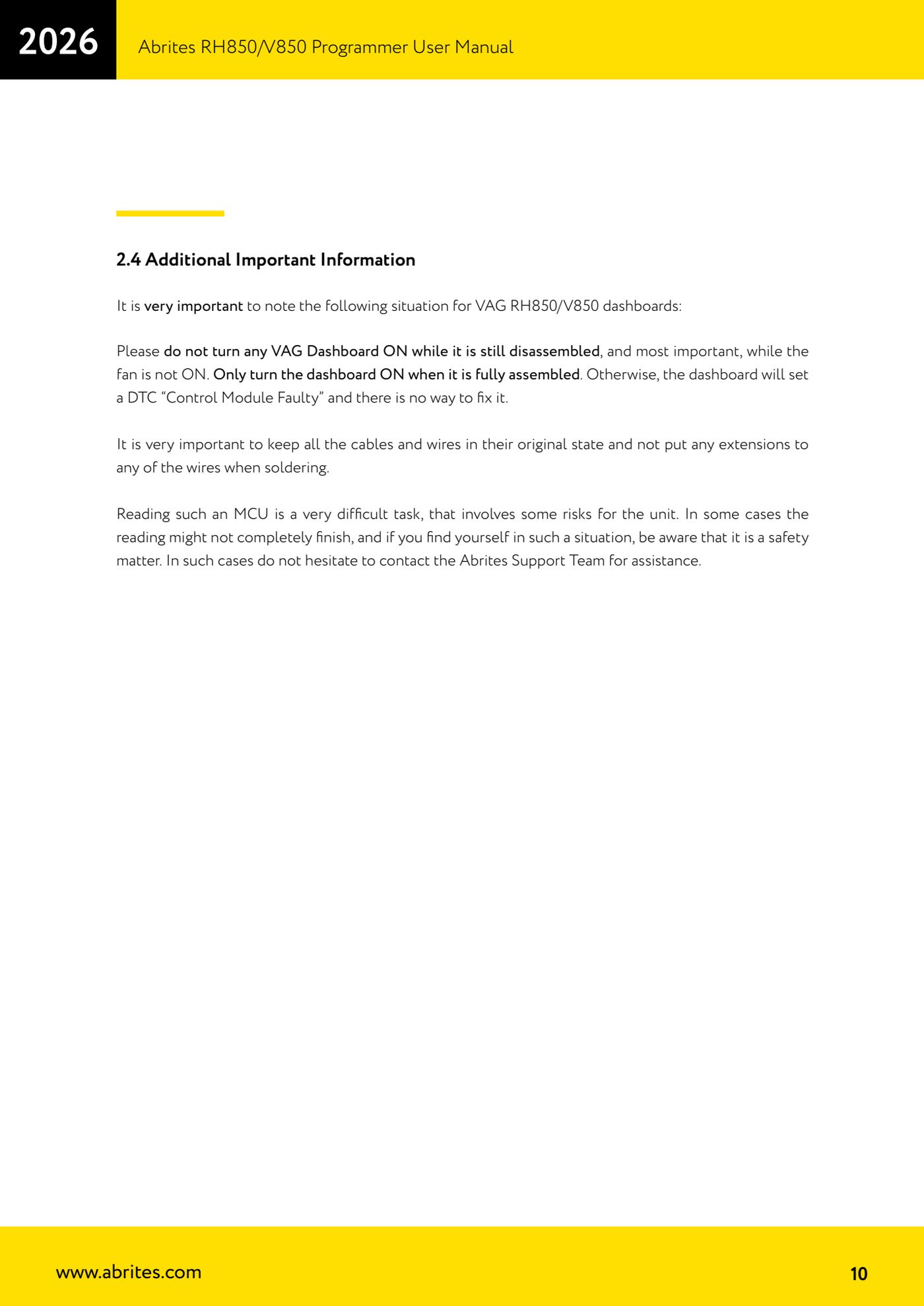

⚠ ВниманиеНикога не подавай захранване на VAG табло, докато то е още демонтирано, и особено докато вентилаторът не работи. Включвай таблото само когато е напълно сглобено обратно, иначе то записва грешка "Control Module Faulty", която няма как да бъде изтрита. Процедурите за корекция на километража, програмиране на ключове и смяна на табло при автомобили VAG с процесори RH850 и V850 изискват лиценз VN021.

Процедура

  1. Провери part number на таблото с "Check by Part Number" в софтуера на програматора, за да потвърдиш, че блокът се поддържа.
  2. Демонтирай таблото от автомобила, отвори софтуера, избери типа MCU (RH850 или V850) и съответния VAG блок.
  3. Натисни "Wiring", направи окабеляването на CB501 според схемата (като разпоиш кондензаторите, където се изисква) и провери връзките с мултиметър.
  4. Натисни "Read MCU" и изчакай четенето да завърши.

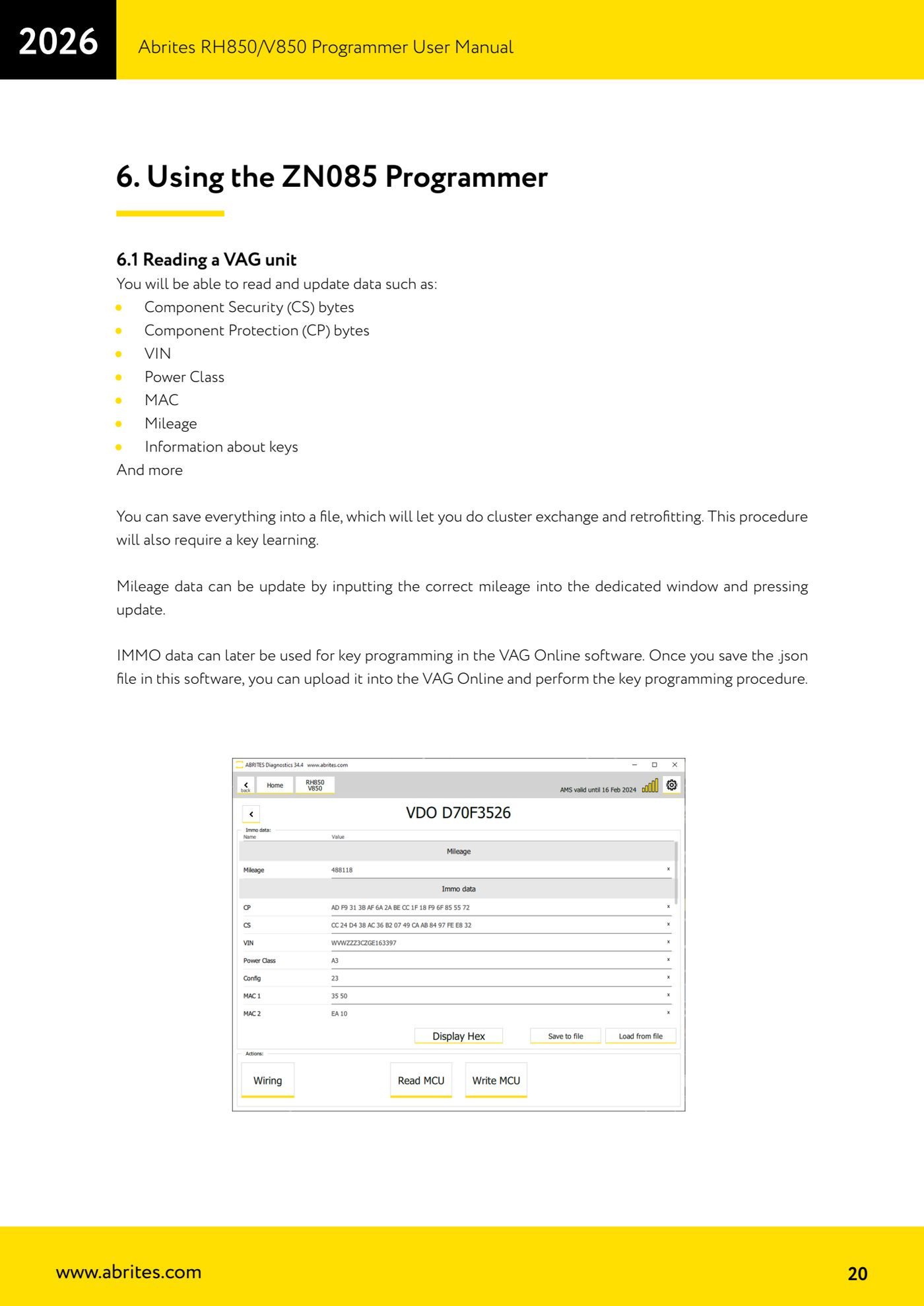

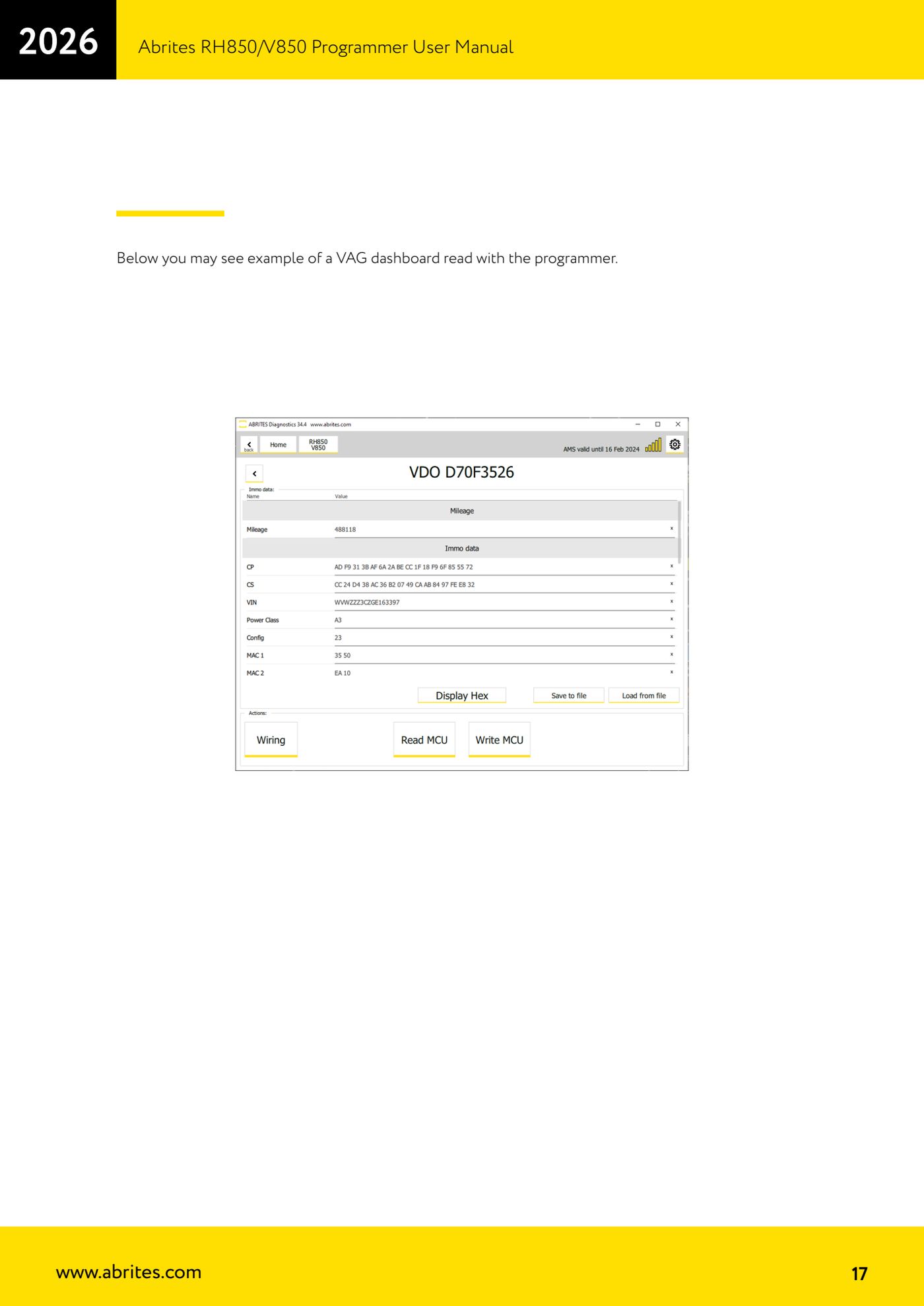

  5. След края на четенето софтуерът показва данните на блока, които могат да се четат и обновяват: байтовете Component Security (CS), байтовете Component Protection (CP), VIN, Power Class, MAC, километража и информацията за ключовете.
  6. Запиши всичко във файл: това е задължителният бекъп и същевременно файлът, който ти позволява да направиш смяна на табло (cluster exchange) и ретрофит.
  7. За да промениш километража, въведи правилната стойност в предвидения прозорец и натисни бутона за обновяване ("update").
  8. Ако правиш смяна на табло или ретрофит, имай предвид, че процедурата изисква и програмиране на ключове (key learning).
  9. За програмирането на ключове запиши .json файла с имо данните в този софтуер, след което го зареди в софтуера VAG Online и оттам изпълни процедурата по програмиране на ключ.
  10. Върни кондензаторите по местата им, сглоби напълно таблото и едва тогава му подай захранване и го монтирай на автомобила.

Екрани за справка

Четене на VAG блокове със ZN085: CS, CP, VIN, Power Class, MAC, километраж и данни за ключовете при смяна на табло — 1Четене на VAG блокове със ZN085: CS, CP, VIN, Power Class, MAC, километраж и данни за ключовете при смяна на табло — 2Четене на VAG блокове със ZN085: CS, CP, VIN, Power Class, MAC, километраж и данни за ключовете при смяна на табло — 3
Източник: Manuale Programmatore RH850/V850, cap. 2.4 e 6.1 (p.10, p.17, p.20) · ⏱ ориентировъчно време променливо
