Четене на TCU на стенд: комплект ZN079 или ZN151 DS Box с CB401/CB403 и пиноут на ZF 8HP (BMW, Audi, Porsche)

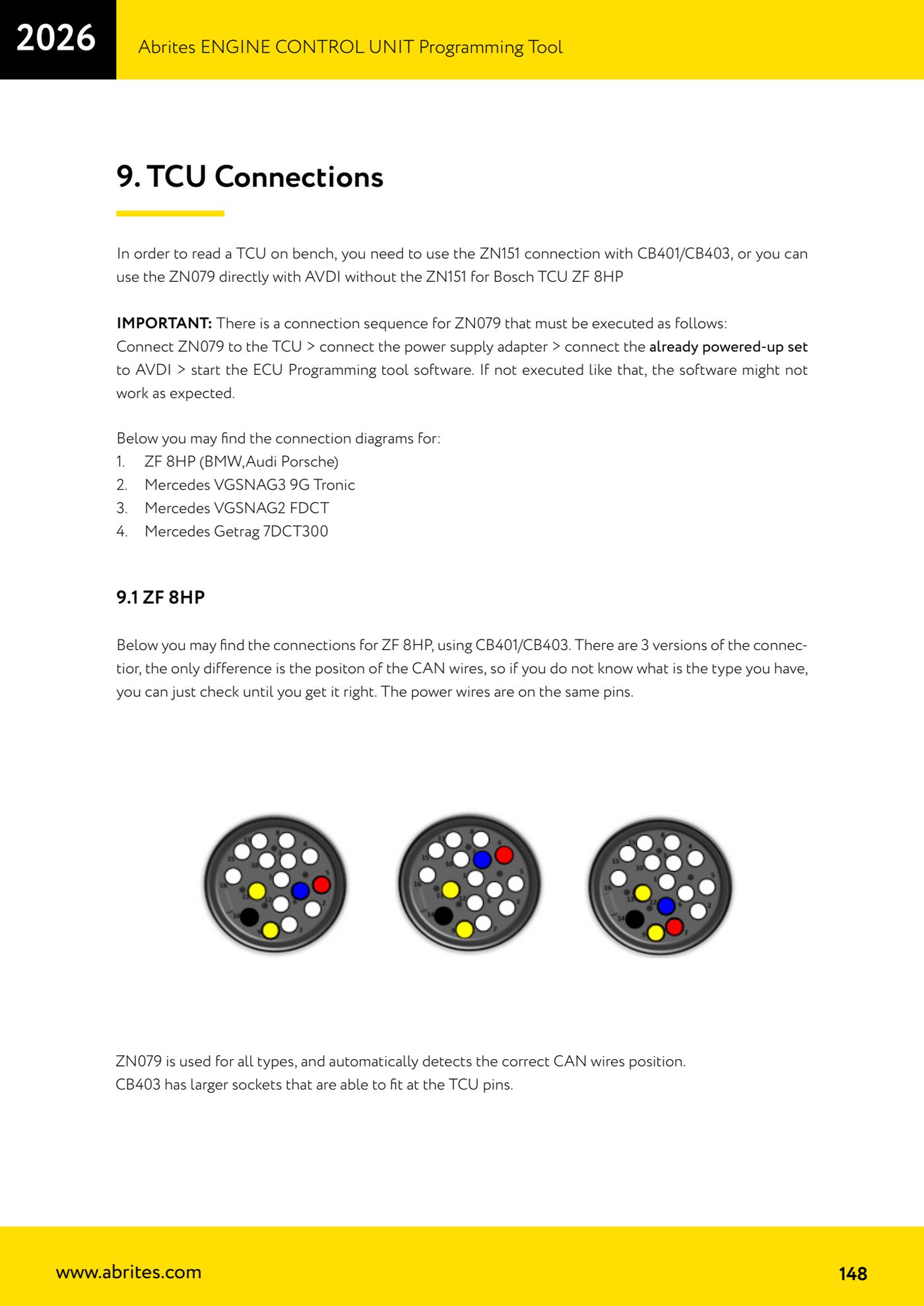

Как да подготвиш стенда за четене на блок за управление на скоростна кутия (TCU) с ECU Programming Tool: използва се ZN151 DS Box с кабелите CB401/CB403 или, при TCU Bosch ZF 8HP, ZN079, свързан директно към AVDI, без ZN151. Включва и пиноута на конектора ZF 8HP.

Процедура

1. Избери комплекта: за обикновена TCU използвай ZN151 DS Box заедно с кабел CB401 или CB403; за TCU Bosch ZF 8HP можеш да използваш ZN079, свързан директно към AVDI, без ZN151.
2. Ако използваш ZN079, спазвай последователността: ZN079 към TCU, после захранващият адаптер, после вече захраненият комплект към AVDI и последно стартиране на софтуера ECU Programming Tool.
3. За ZF 8HP имай предвид, че конекторът съществува в три версии: сменя се само позицията на CAN проводниците, докато захранващите проводници са винаги на едни и същи пинове.
4. Ако не знаеш коя от трите версии имаш пред себе си, пробвай позициите на CAN една след друга, докато блокът отговори: това е процедурата, посочена от ръководството.
5. ZN079 върши работа и за трите типа конектор ZF 8HP и сам разпознава правилната позиция на CAN проводниците, така че с този кабел прескачаш ръчното търсене.
6. Ако накрайниците на CB401 играят по пиновете на TCU, премини към CB403: той има по-големи букси, които влизат правилно върху пиновете на тези блокове.
7. Подай напрежение, стартирай ECU Programming Tool и винаги започвай с пълно четене, което да запишеш във файл, преди какъвто и да е запис.
