Четене и запис на ECU и TCU на стенд с Distribution Box (без отваряне на блока)

Режимът "Bench" чете и пише ECU и TCU с директно свързване към пиновете на блока чрез Distribution Box на Abrites, без да се налага нито да го отваряш, нито да запояваш каквото и да било. Днес това е най-използваният метод от тези, които правят смяна на блокове, тунинг и програмиране на ключове, особено при Bosch EDC17 Tricore.

Процедура

1. Подготви хардуерната верига: AVDI, свързан към компютъра, ZN151, свързана към AVDI чрез CB402, и готово захранване 12V (ZN074 или лабораторно захранване).
2. С изключен от захранването кабел DB15 окабели блока, като използваш пиноутите от ръководството и кабела CB401 или CB403, започвайки от GND и след това всички останали проводници.
3. Свържи DB15 към Distribution Box и едва тогава подай външните 12V към кутията.

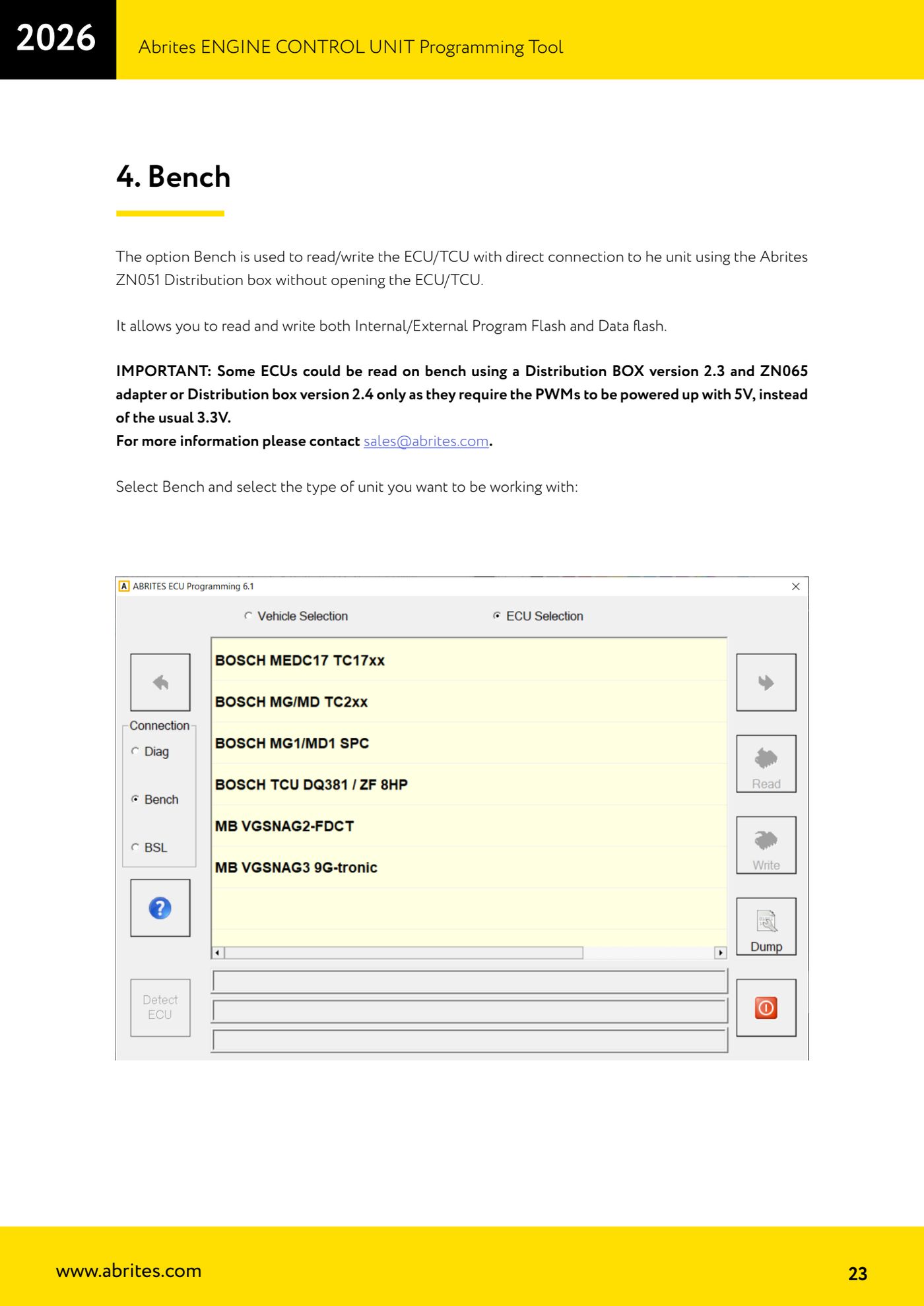

4. Стартирай ECU Programming Tool, избери "Bench" и избери типа блок, по който ще работиш.

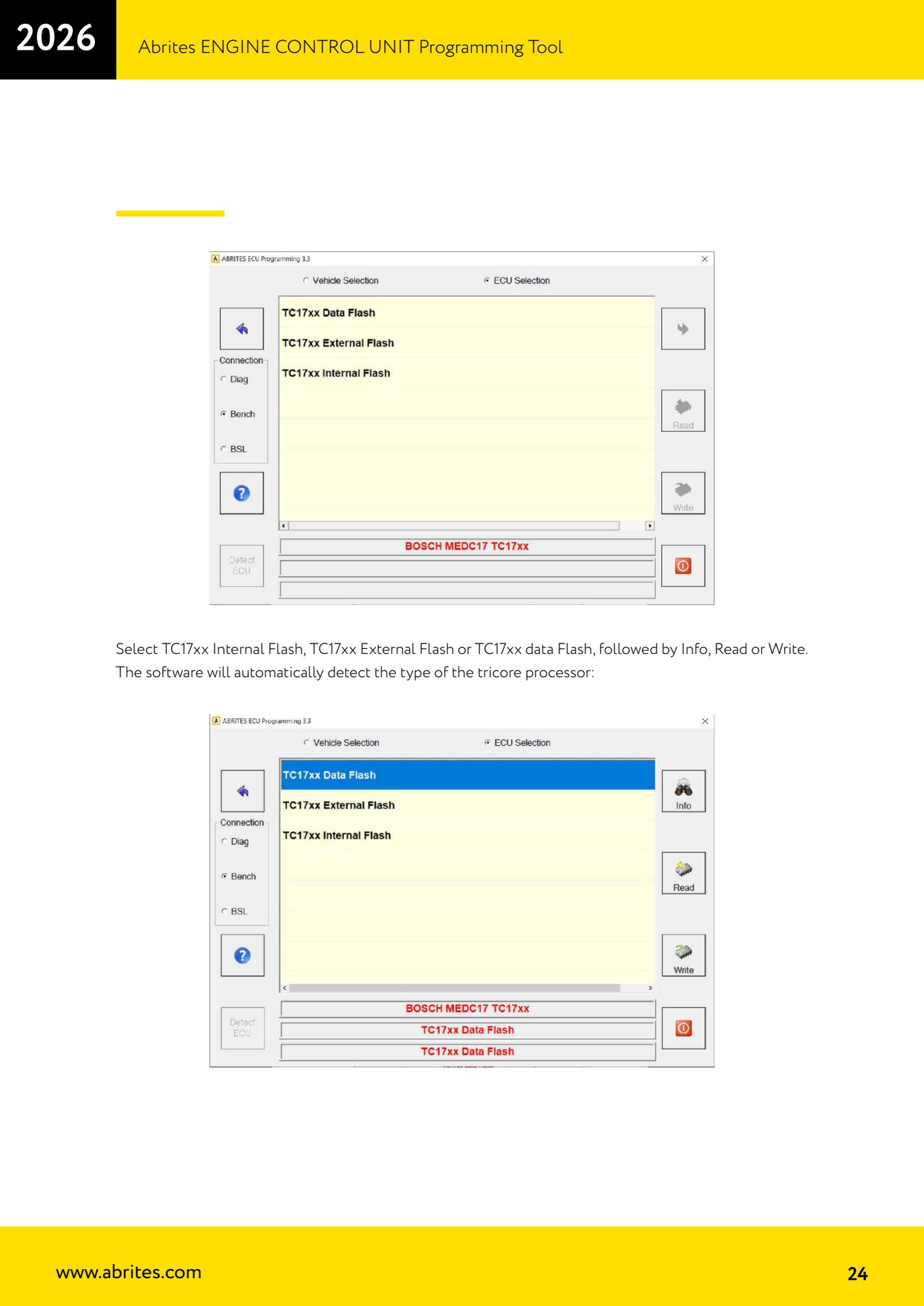

5. За Bosch MEDC17 избери "TC17xx Internal Flash", "TC17xx External Flash" или "TC17xx data Flash": софтуерът разпознава автоматично типа процесор Tricore.
6. За останалите блокове, поддържани на стенд, използвай правилния кабел: Bosch MG/MD TC2xx с CB023 (BMW MD/MG ECU Connection Cable); Bosch MG1/MD1 SPC с CB030 (Mercedes-Benz MD/MG) или с CB403; TCU Bosch ZF 8HP със ZN079; освен това се поддържат MB VGSNAG2-FDCT и VGSNAG3 9G-tronic.
7. Натисни "Info", за да провериш комуникацията и разпознатия тип блок.
8. Натисни "Read", за да прочетеш вътрешен/външен Program Flash и Data Flash, и запиши файловете на компютъра като бекъп.
9. Натисни "Write", за да запишеш файловете в блока приемник — обикновено когато сменяш един блок с друг.
10. Ако и на стенд четенето не успее, единственият останал път е режимът "BSL" (boot mode), който изисква да отвориш блока и да запоиш boot pin.

Екрани за справка
