Bosch EDC17C42, C45, C84 и ME17.9.20 (Renault, Dacia, Nissan, Smart): свързвания BSL и блокове само за boot mode

Strumenti Интерфейс Класически Хардуер / Свързване Напреднало ⏱ 30-60 min 7 стъпки

Схеми на свързване за блоковете Bosch от групата Renault-Nissan и производните Dacia, Smart и Renault trucks. В тази група попада и блок, който ръководството посочва като работещ само в boot mode.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
⚠ ВниманиеEDC17C45 TC1767 (Renault, Nissan) е посочена от ръководството като "BSL only": работи се изключително в boot mode, а не с традиционното свързване на стенд. Освен това EDC17C84 TC1782 съществува във версии "Old" и "new": провери коя имаш пред себе си, преди да окабеляваш.

Процедура

  1. Прочети етикета и намери позицията: EDC17C42 TC1767 (Renault, Dacia, Mercedes-Benz, Nissan, Opel, Renault trucks), EDC17C45 TC1767 BSL only (Renault, Nissan), EDC17C84 TC1782 Old и new (Dacia, FIAT, Nissan, Opel, Renault), ME17.9.20 TC1782 (Dacia, Renault, Smart).
  2. Ако имаш EDC17C45, планирай работата директно в boot mode: ръководството не предвижда друг път за този блок.

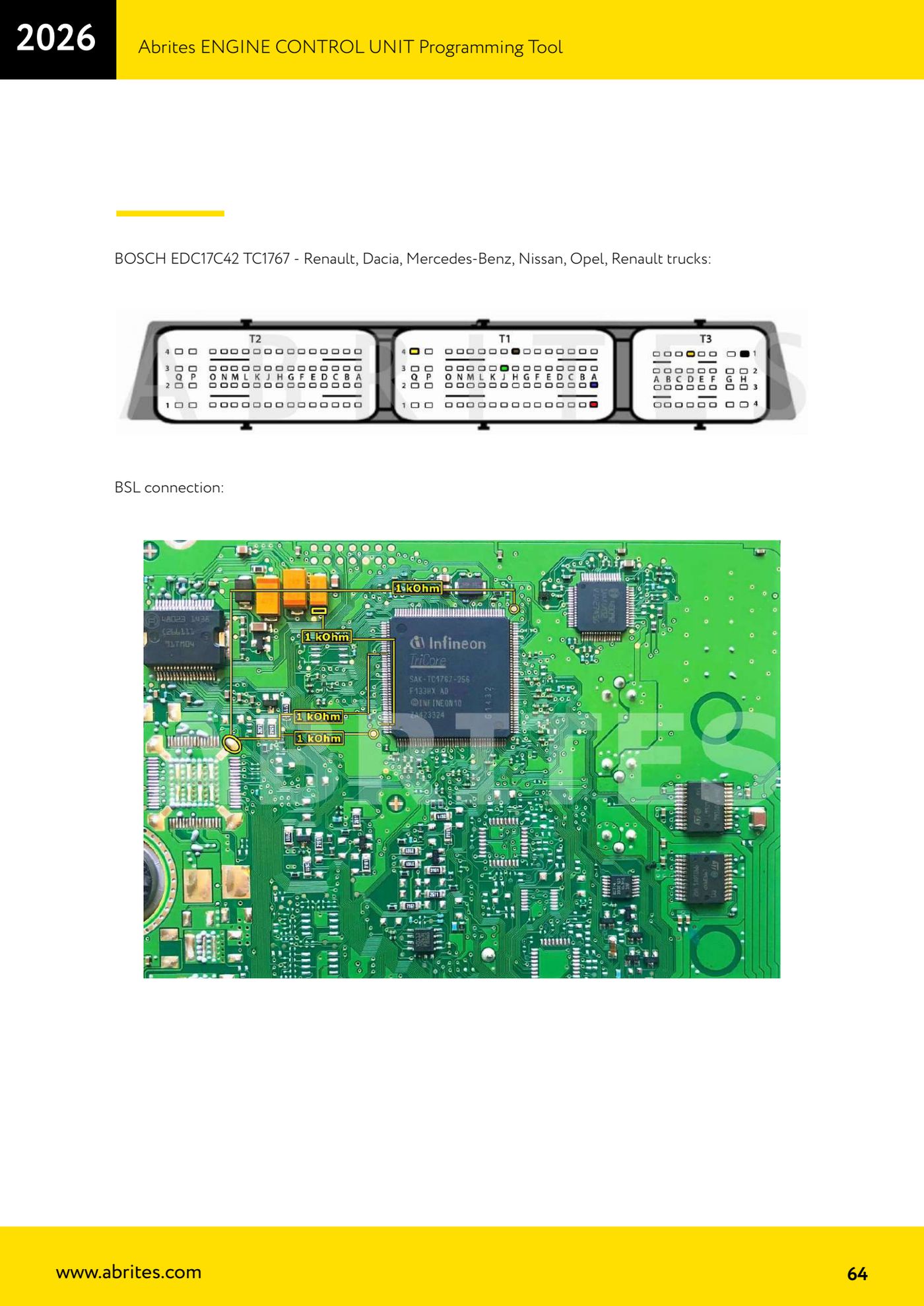

  3. За EDC17C42 използвай базовата схема, а за boot mode — свързването "BSL connection", дадено на същата страница.

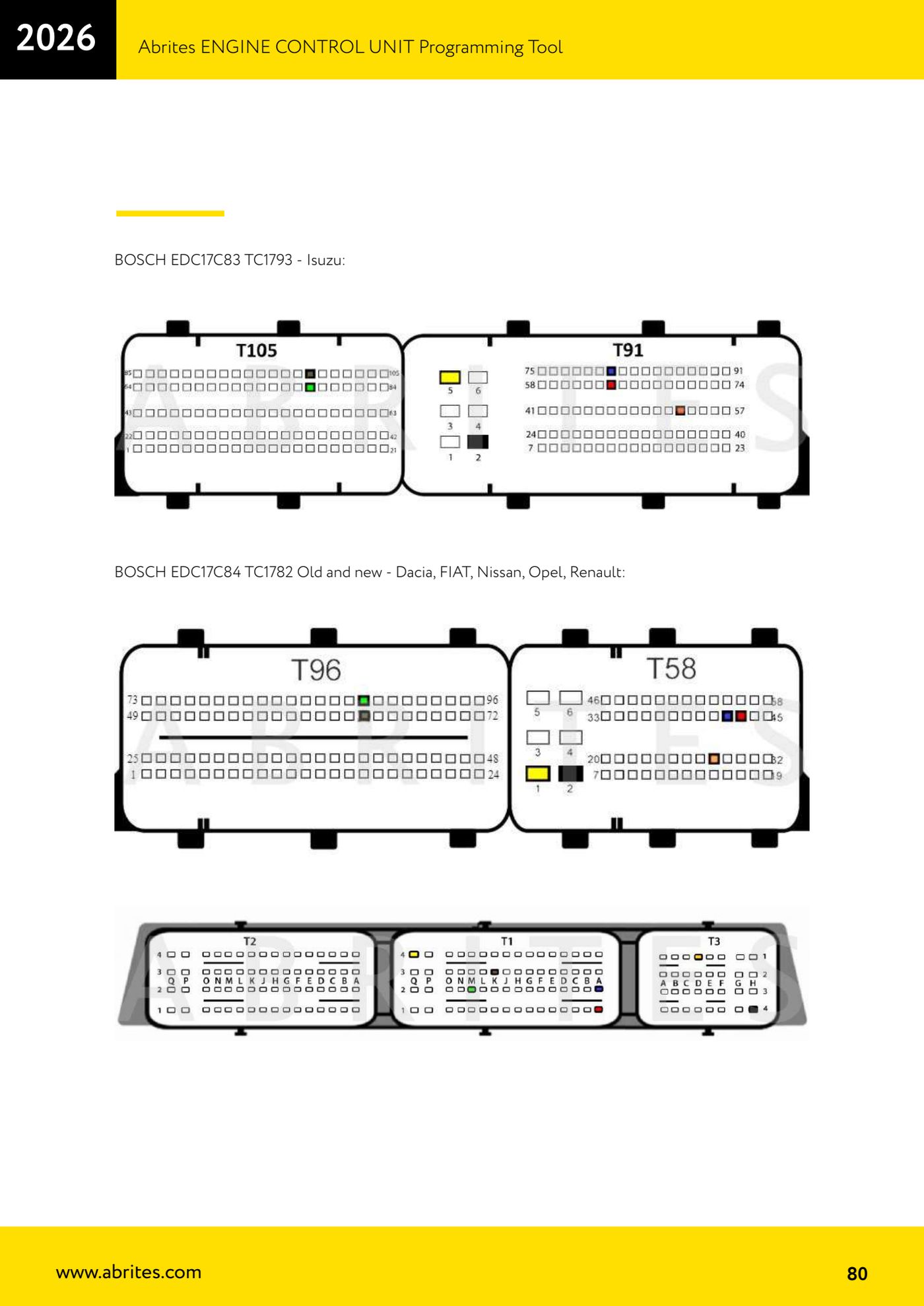

  4. За EDC17C84 сравни платката с чертежите на версия Old и версия new и избери съответната.
  5. Направи окабеляването, следвайки пиновете и цветовете от чертежа, след което провери отново всеки проводник при изключен блок.
  6. Захрани ECU на стенда, свържи AVDI и стартирай четенето от софтуера.
  7. Запиши прочетения файл в оригинал и го запази преди всеки запис.

Екрани за справка

Bosch EDC17C42, C45, C84 и ME17.9.20 (Renault, Dacia, Nissan, Smart): свързвания BSL и блокове само за boot mode — 1Bosch EDC17C42, C45, C84 и ME17.9.20 (Renault, Dacia, Nissan, Smart): свързвания BSL и блокове само за boot mode — 2Bosch EDC17C42, C45, C84 и ME17.9.20 (Renault, Dacia, Nissan, Smart): свързвания BSL и блокове само за boot mode — 3Bosch EDC17C42, C45, C84 и ME17.9.20 (Renault, Dacia, Nissan, Smart): свързвания BSL и блокове само за boot mode — 4
Източник: Manuale ECU Programming Tool, parte 2 di 3, sezioni BOSCH EDC17C42/C45/C84 e ME17.9.20 (p.64, 65, 80, 87) · ⏱ ориентировъчно време 30-60 min
