BMW DIS през passthru: настройка на PassThruD, IFH Server и порт 6801

Вариант на връзката BMW DIS, който минава през драйверите PassThruD BMW-EDIABAS и IFH Server вместо през ebridge. Първоначалната настройка се прави еднократно, а при всяка следваща сесия се повтарят само работните стъпки.

Процедура

1. Изтеглете и инсталирайте последните passthru драйвери за BMW-EDIABAS (например pttbmw_2.1.0.0.exe).
2. Отворете с "NOTEPAD" файла "\Program Files\BMW AG\PassThruD\EDIABAS.INI" и заменете реда "Port= " с "Port=6801", след което запишете.
3. Стартирайте "START -> All programs -> BMW PassthruD x.x.x.x -> PassthruD Configuration", изберете вашия AVDI интерфейс и сложете отметка на скорост 115200.

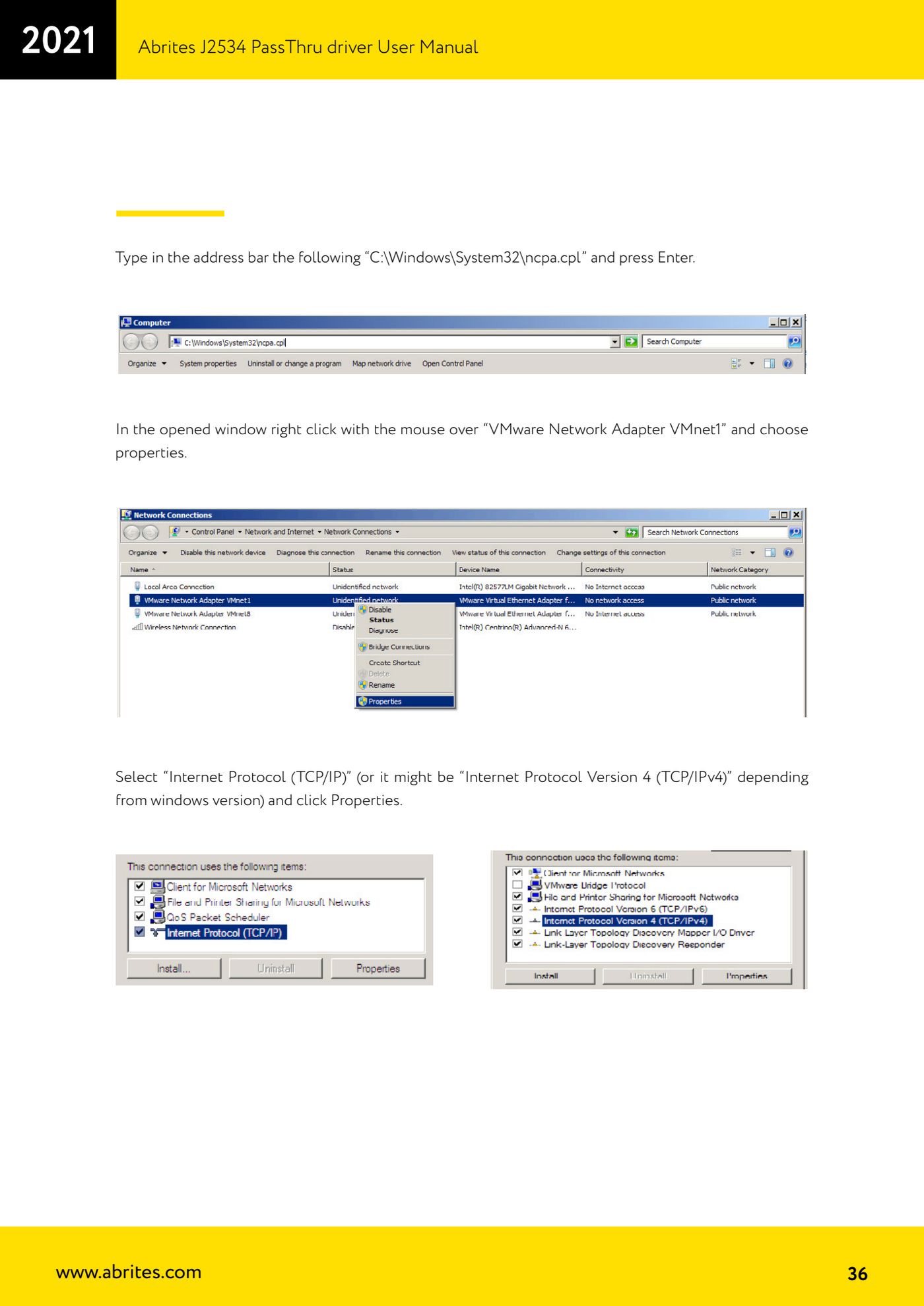

4. Отворете Explorer, напишете "C:\Windows\System32\ncpa.cpl" в адресната лента и натиснете Enter.
5. Натиснете с десен бутон върху "VMware Network Adapter VMnet1", изберете "Properties", маркирайте "Internet Protocol (TCP/IP)" (или "Internet Protocol Version 4 (TCP/IPv4)") и натиснете "Properties".

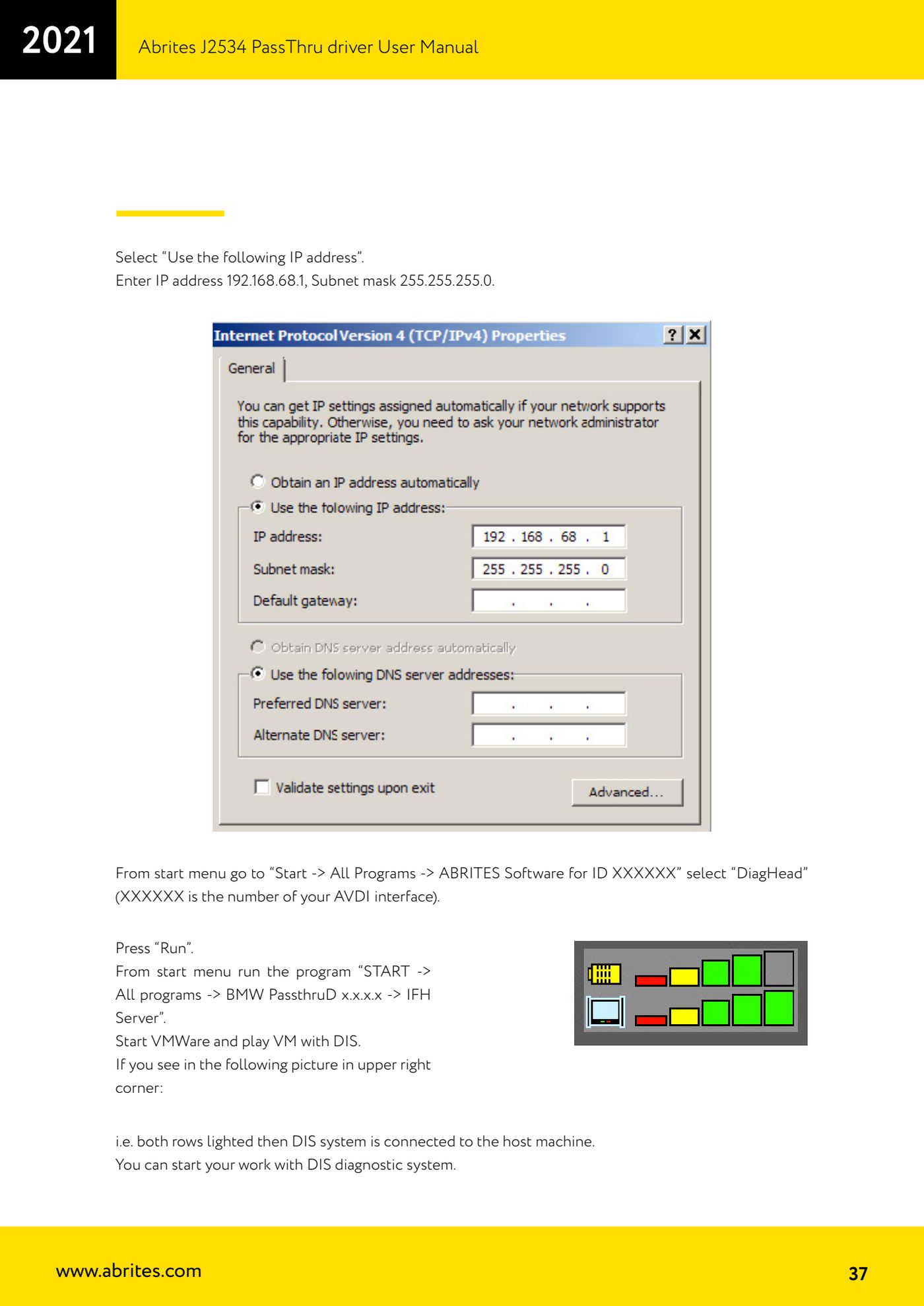

6. Изберете "Use the following IP address" и задайте IP адрес 192.168.68.1 и подмрежова маска 255.255.255.0.
7. Работа: от меню Start отворете "Start -> All Programs -> ABRITES Software for ID XXXXXX" и изберете "DiagHead" (XXXXXX е номерът на вашия AVDI), след което натиснете "Run".
8. Стартирайте "START -> All programs -> BMW PassthruD x.x.x.x -> IFH Server".
9. Стартирайте VMWare и пуснете виртуалната машина с DIS.
10. Проверете индикацията горе вдясно: когато и двата реда светят, системата DIS е свързана с хост машината и можете да започнете диагностиката.

Екрани за справка
