Блокове Bosch на Mercedes-Benz (EDC17CP57, CP60, C43, C57, C66, ME17.7, MED17.7.1): свързвания на стенд и BSL

Strumenti Интерфейс Класически Хардуер / Свързване Средно ⏱ 30-60 min 7 стъпки

Подреден списък на блоковете Bosch за Mercedes-Benz, покрити от приложението на ръководството, с посочване на микроконтролера и коя схема да се използва за всеки от тях.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
⚠ ВниманиеEDC17C57 TC1793 се споделя с Hyundai и Kia, а EDC17C42 TC1767 — с Renault, Dacia, Nissan и Opel: не е достатъчно да знаеш, че автомобилът е Mercedes — винаги трябва да тръгваш от обозначението, отпечатано на етикета на блока.

Процедура

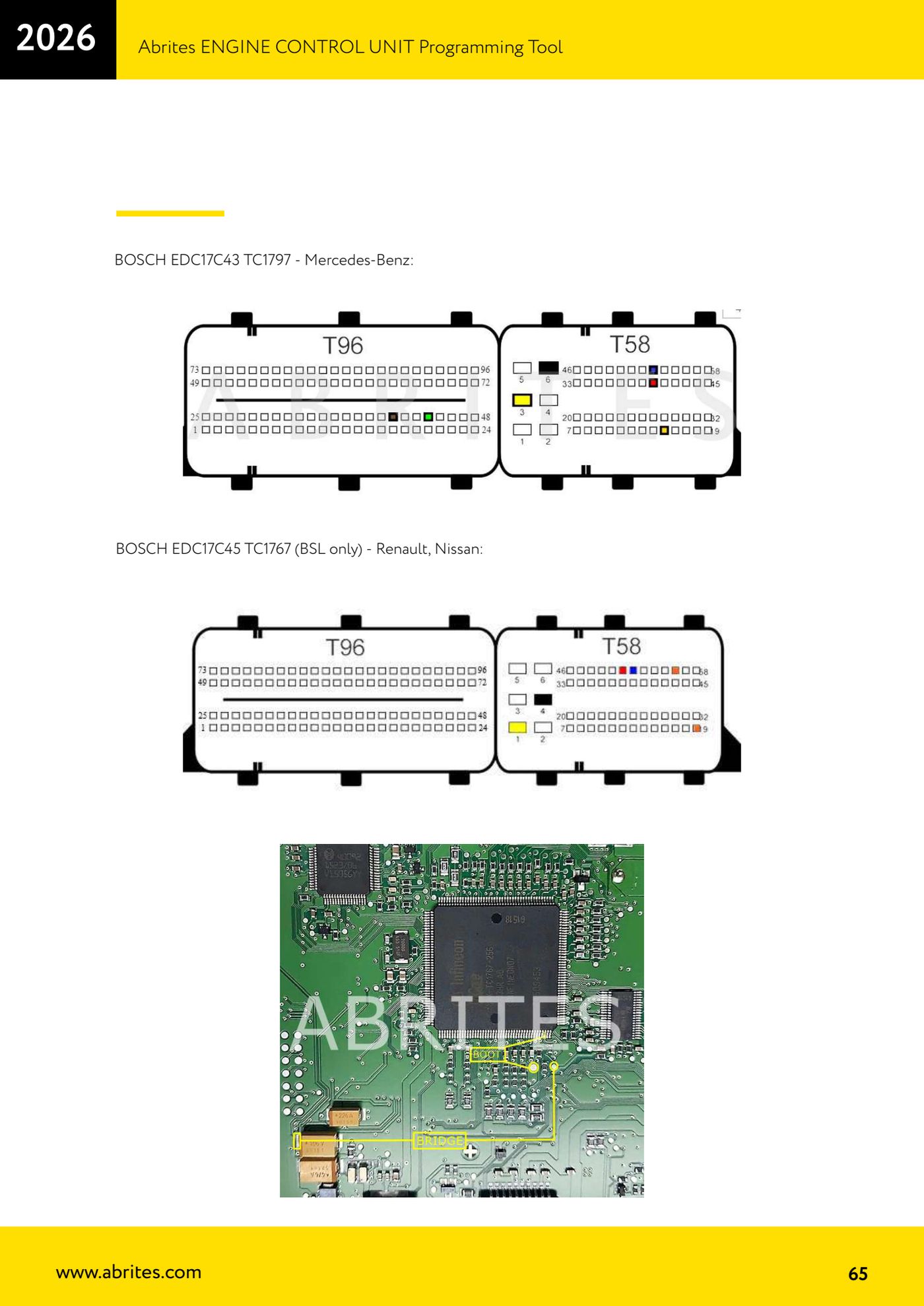

  1. Прочети етикета Bosch на блока и намери позицията в ръководството: EDC17CP57 TC1793, EDC17CP60 TC1793, EDC17C43 TC1797, EDC17C57 TC1793 (споделена с Hyundai и Kia), EDC17C66 TC1793, ME17.7 TC1796, MED17.7.1 TC1797.
  2. Провери микроконтролера Tricore на платката и го сравни с посочения в заглавието на позицията.

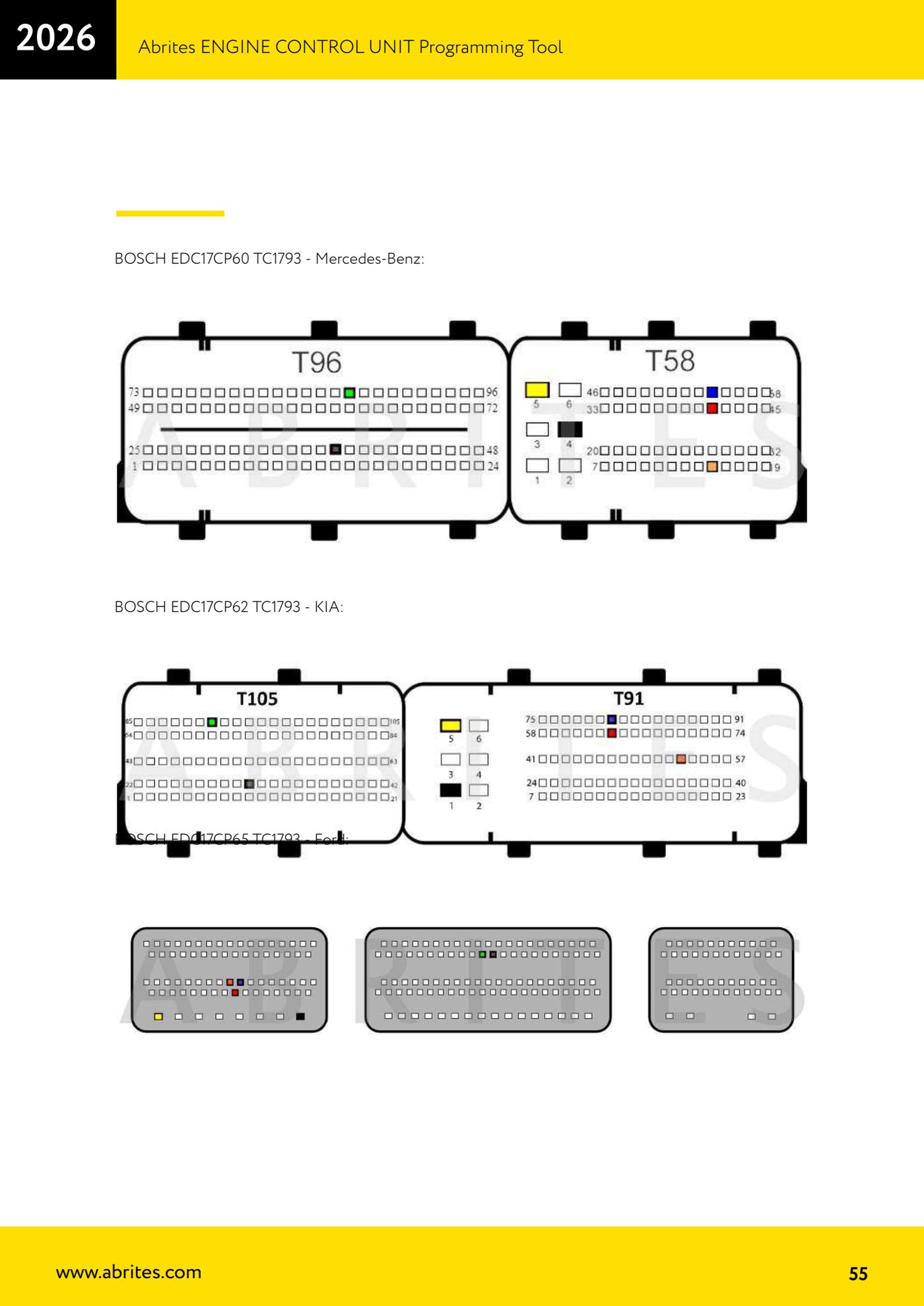

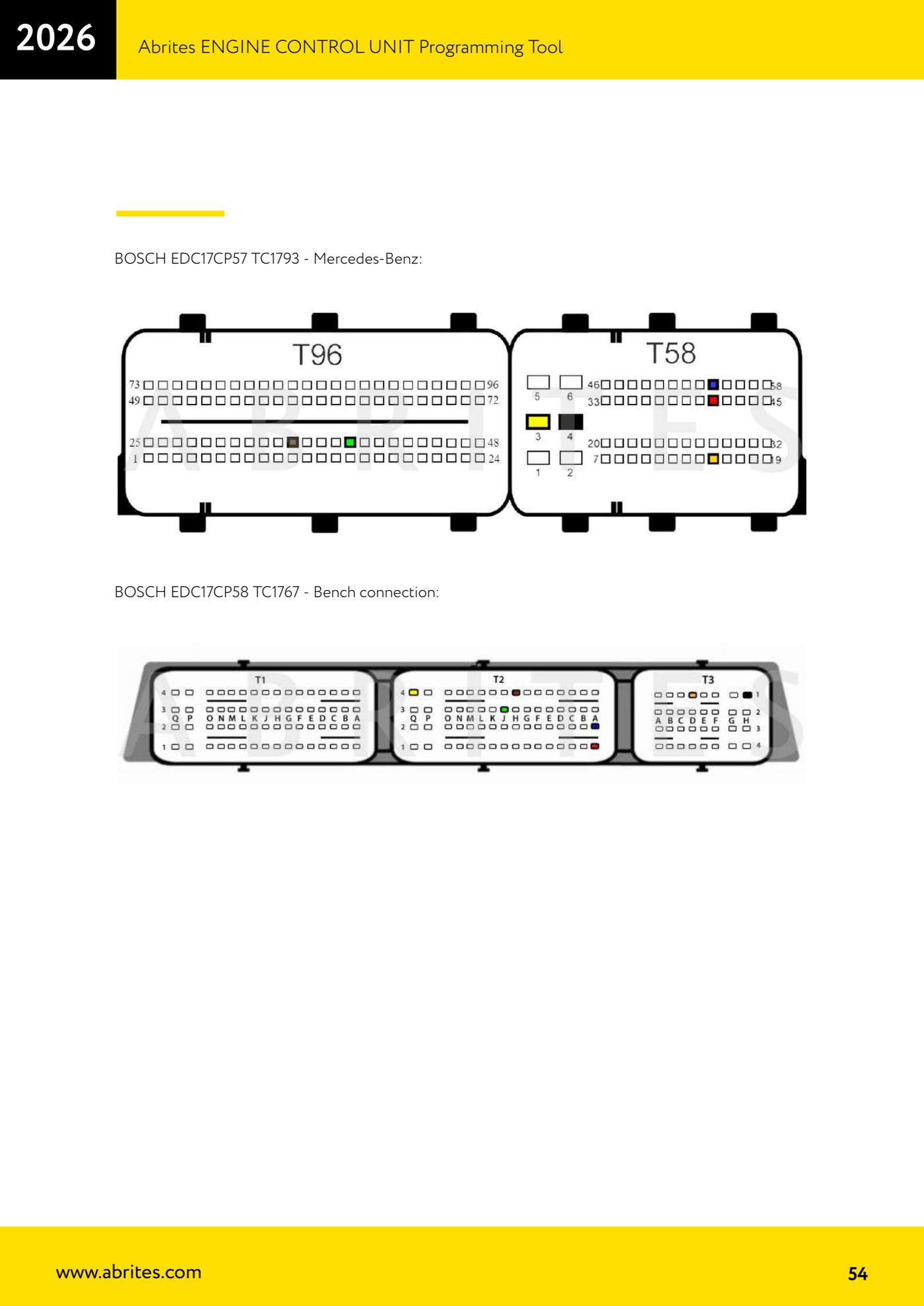

  3. За EDC17CP57 и CP60 използвай схемата за свързване на стенд, дадена на съответните страници.
  4. За MED17.7.1 TC1797 използвай схемата "BSL connection", посочена в същата секция, ако трябва да работиш в boot mode.
  5. Направи окабеляването, следвайки пиновете и цветовете от чертежа, и го провери отново при изключен блок.
  6. Захрани ECU на стенда, свържи AVDI и стартирай четенето от софтуера.
  7. Запиши прочетения оригинален файл и го запази, преди да изпълниш какъвто и да е запис.

Екрани за справка

Блокове Bosch на Mercedes-Benz (EDC17CP57, CP60, C43, C57, C66, ME17.7, MED17.7.1): свързвания на стенд и BSL — 1Блокове Bosch на Mercedes-Benz (EDC17CP57, CP60, C43, C57, C66, ME17.7, MED17.7.1): свързвания на стенд и BSL — 2Блокове Bosch на Mercedes-Benz (EDC17CP57, CP60, C43, C57, C66, ME17.7, MED17.7.1): свързвания на стенд и BSL — 3Блокове Bosch на Mercedes-Benz (EDC17CP57, CP60, C43, C57, C66, ME17.7, MED17.7.1): свързвания на стенд и BSL — 4Блокове Bosch на Mercedes-Benz (EDC17CP57, CP60, C43, C57, C66, ME17.7, MED17.7.1): свързвания на стенд и BSL — 5Блокове Bosch на Mercedes-Benz (EDC17CP57, CP60, C43, C57, C66, ME17.7, MED17.7.1): свързвания на стенд и BSL — 6
Източник: Manuale ECU Programming Tool, parte 2 di 3, sezioni Mercedes-Benz EDC17/ME17/MED17 (p.54, 55, 65, 70, 74, 84, 106) · ⏱ ориентировъчно време 30-60 min
