Advanced диагностика с MODI: достъп до отделния модул, DTC, live values и тестове на изпълнителните механизми

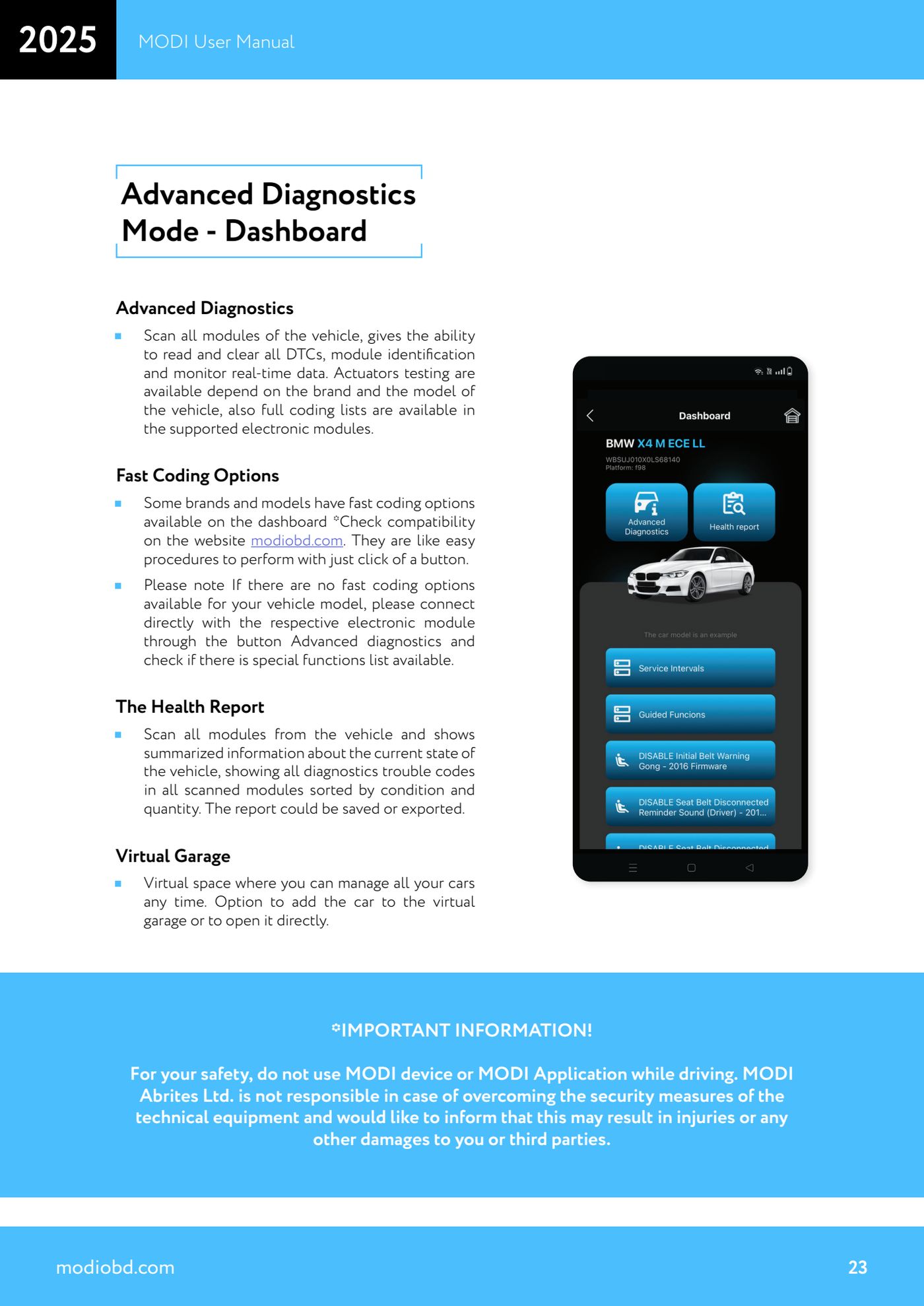

Режимът Advanced, освен пълното сканиране, позволява свързване към отделния електронен модул и управление на изпълнителните механизми за проверка на компонентите, например електрическата горивна помпа. Това е частта от работата, запазена за тези, които познават автомобилната електроника.

Процедура

1. Свържи MODI към OBDII буксата, сдвои го по Bluetooth и избери марката на автомобила: оттук нататък MODI комуникира с телефона по Bluetooth, използвайки OBD буксата на автомобила.

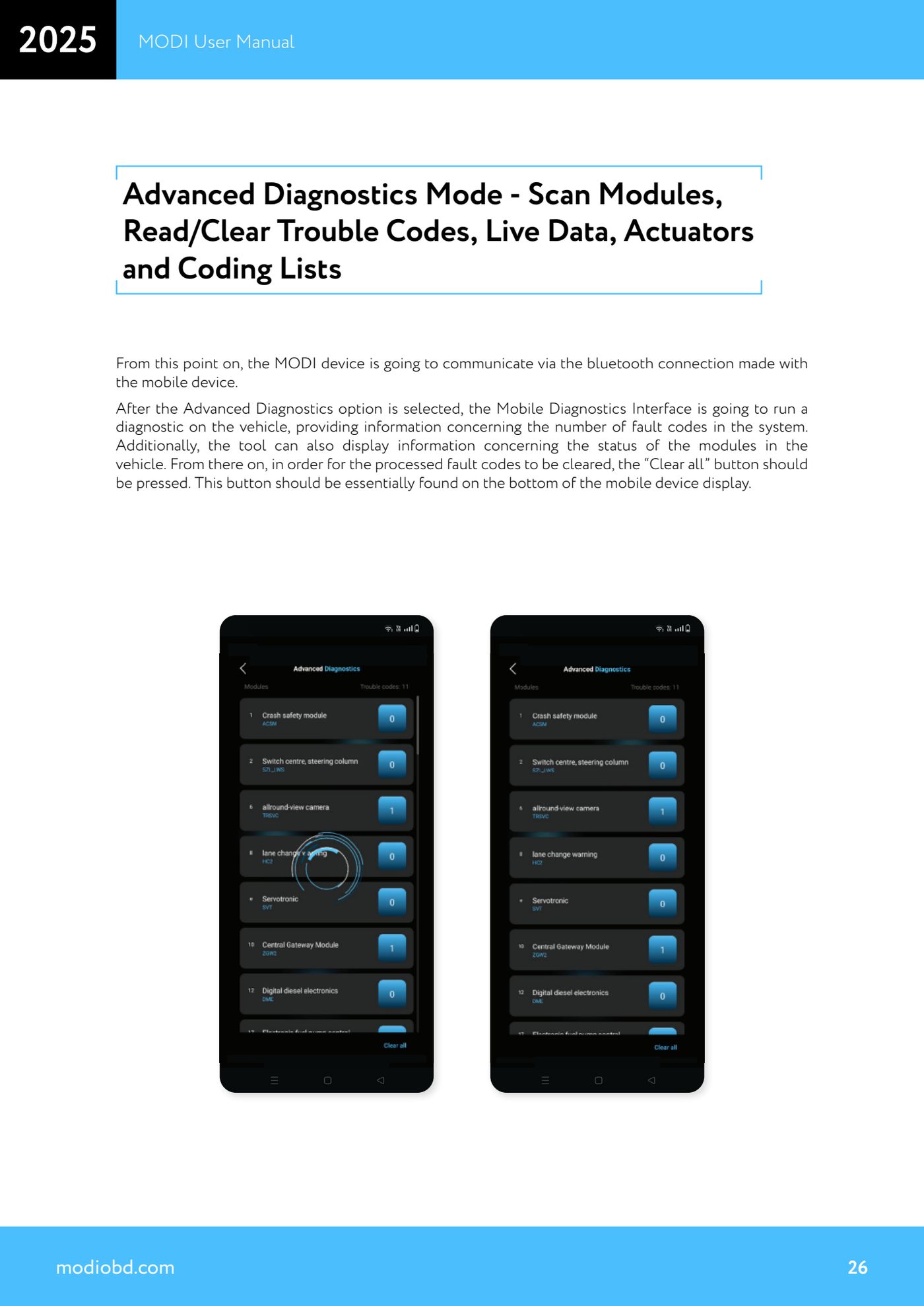

2. Избери "Advanced Diagnostics": интерфейсът стартира диагностиката и показва броя кодове за грешка в системата и състоянието на модулите.
3. За да изтриеш всички грешки, натисни "Clear all" най-долу на екрана на телефона. Като алтернатива влез в отделния модул и изтрий само там.

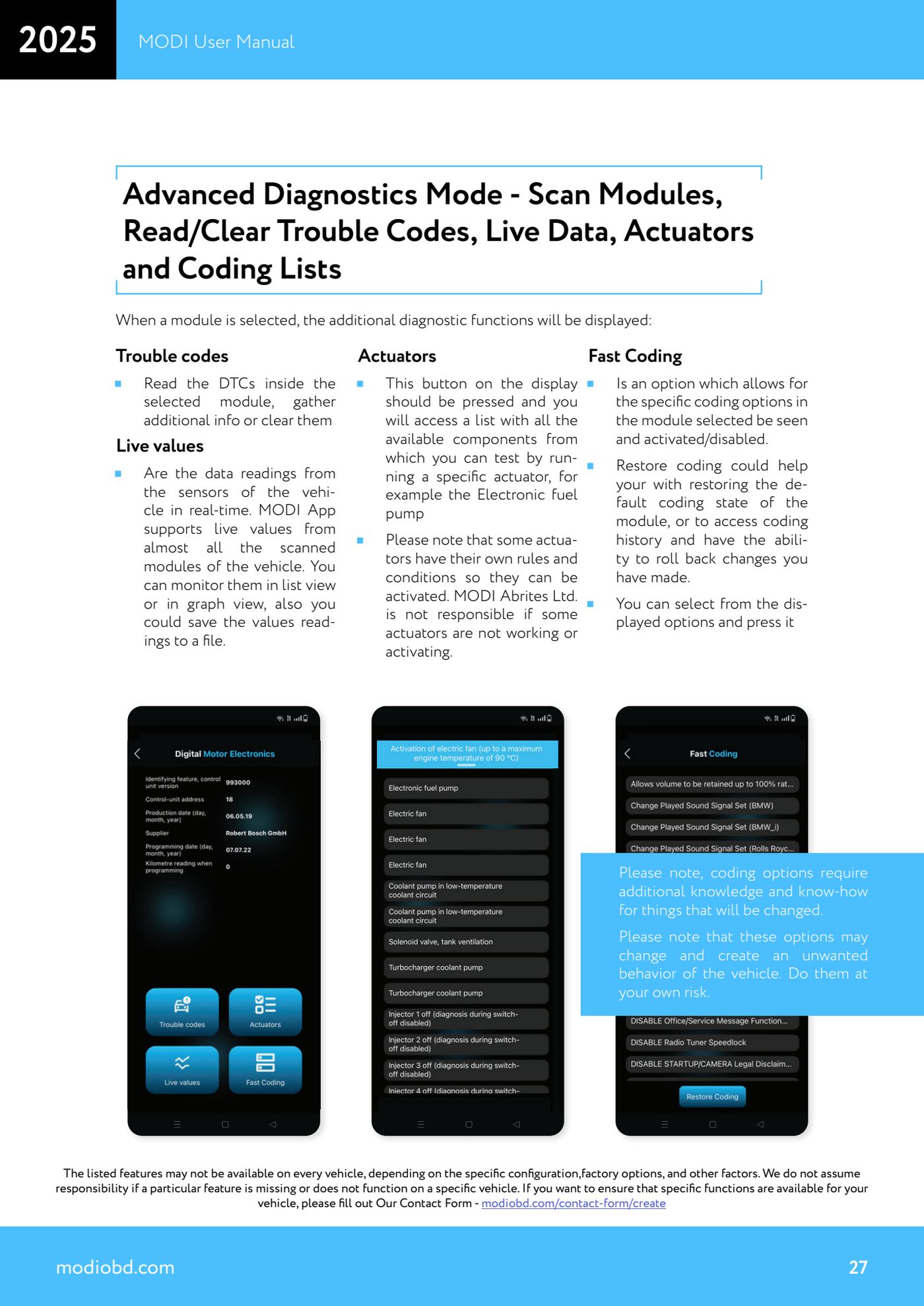

4. Избери модула, по който искаш да работиш: появяват се допълнителните диагностични функции, налични за този модул.
5. Опция "Trouble codes": прочети DTC в избрания модул, събери допълнителната информация за кода или ги изтрий.
6. Опция "Live values": наблюдавай в реално време данните от датчиците, в изглед на списък или на графика, с възможност за запис на измерванията във файл.
7. Опция "Actuators": натисни бутона, за да влезеш в списъка с наличните компоненти, после избери изпълнителния механизъм, който ще управляваш (посоченият пример е електрическата горивна помпа), и стартирай теста.
8. Провери физически реакцията на компонента по време на активирането, като стоиш на разстояние от движещите се части.
9. Ако за модула се появи и опция за кодиране, значи модулът поддържа списъци с кодирания: виж отделната процедура за Fast Coding.
10. Бележка: наличието на изпълнителни механизми и списъци с кодирания зависи от марката, модела и конфигурацията на автомобила. Съвместимостта се проверява в раздела Brands на modiobd.com.

Екрани за справка
