Collegamenti All Keys Lost su Mercedes Actros: relè fusibile 17 oppure cavo jumper CB022

Per estrarre la password dalla EIS/EZS di un Actros in situazione All Keys Lost serve alimentare la centralina tramite il relè fusibile della ZN051. Esistono due scenari a seconda che il camion abbia o meno il fusibile 17.

Procedura

1. Accedi alla fusibiliera nel vano piedi passeggero smontando il pannello.
2. Verifica se il camion è equipaggiato con il fusibile 17.

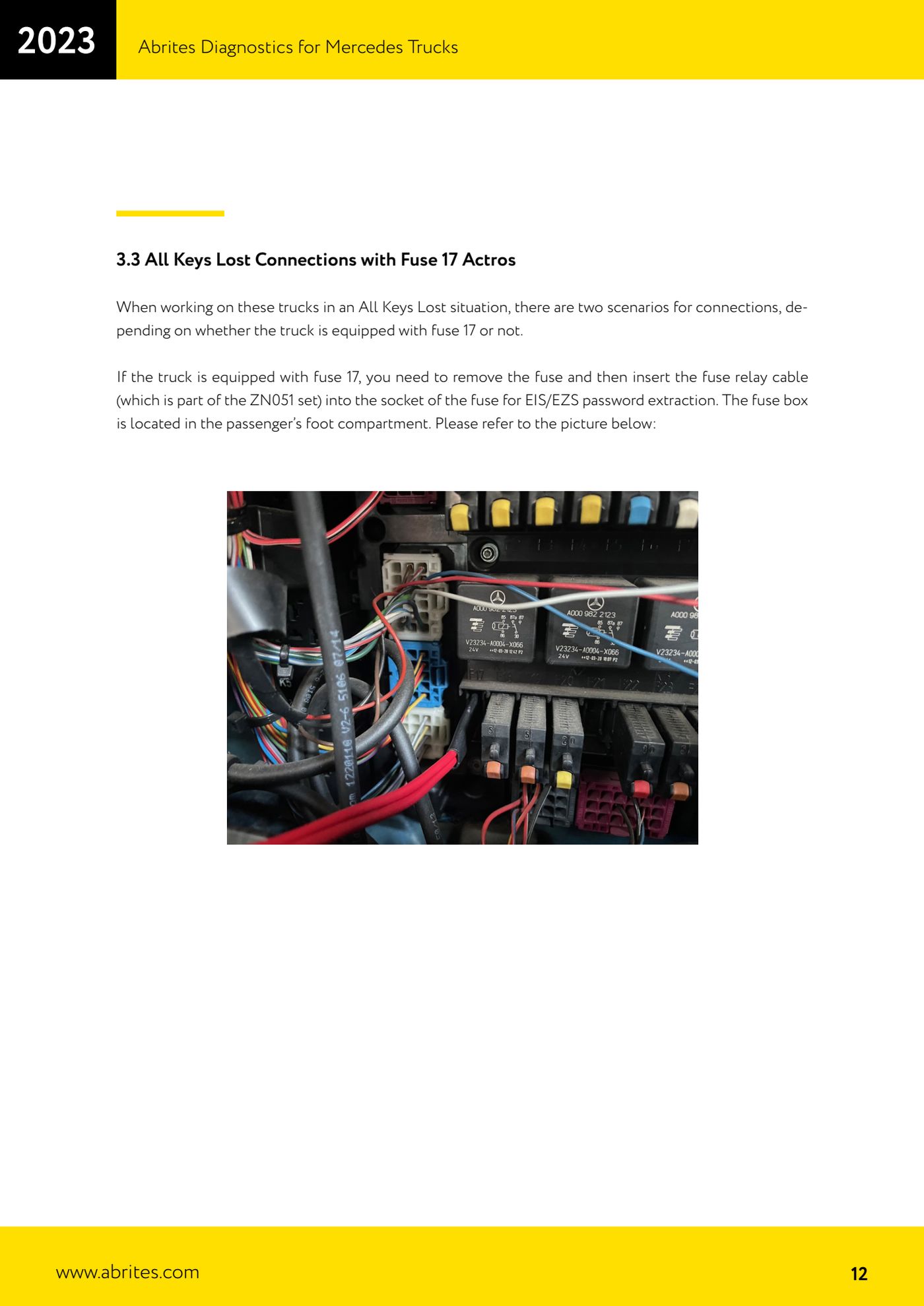

3. CASO A - camion CON fusibile 17: estrai il fusibile 17 dalla sua sede.
4. CASO A - inserisci nella sede del fusibile il cavo relè fusibile in dotazione al set ZN051; da qui viene alimentata la EIS/EZS per l'estrazione password.

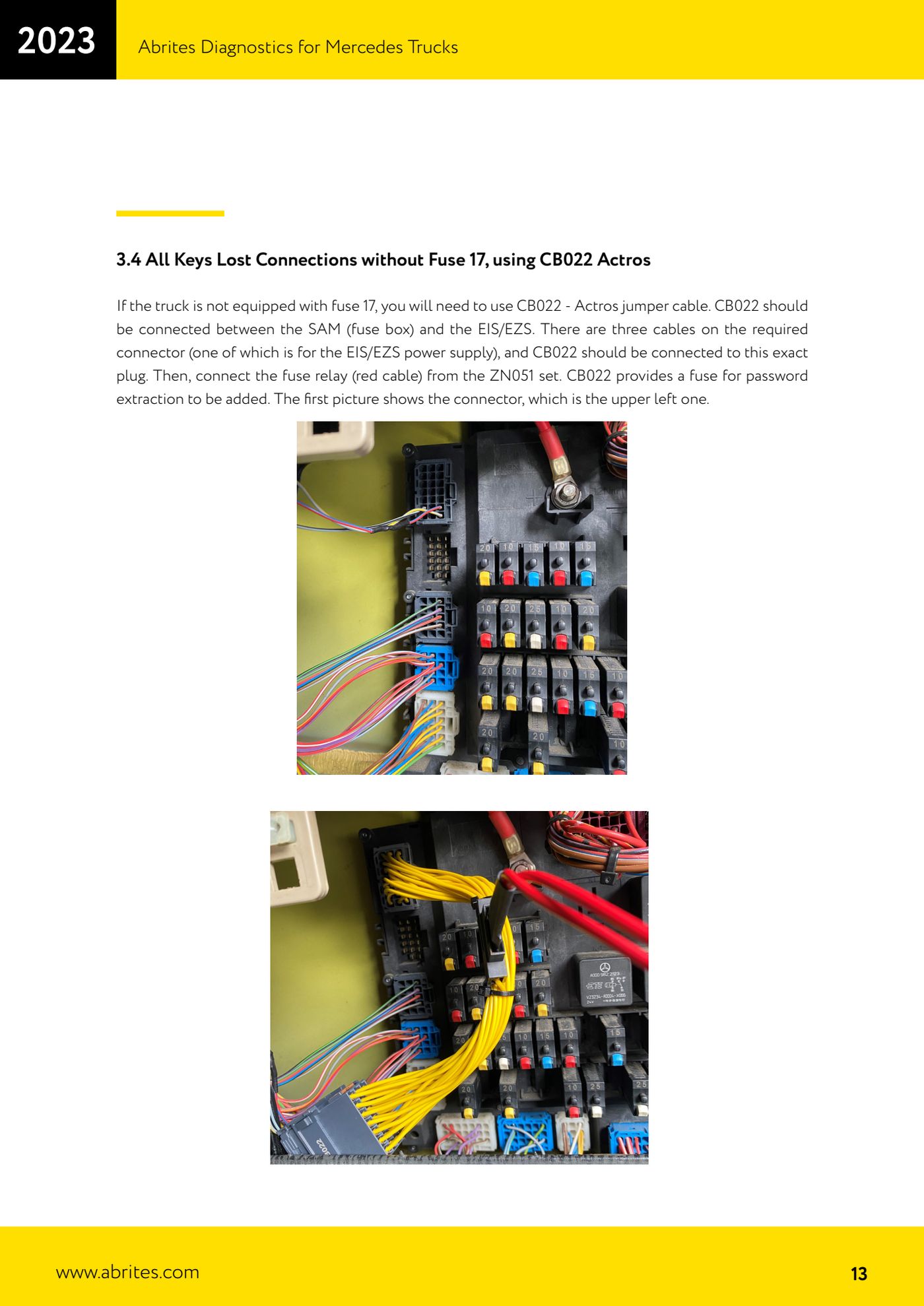

5. CASO B - camion SENZA fusibile 17: procurati il cavo jumper CB022 Actros.
6. CASO B - collega il CB022 tra il SAM (fusibiliera) e la EIS/EZS. Il connettore richiesto è quello in alto a sinistra e porta tre cavi, uno dei quali è l'alimentazione della EIS/EZS: il CB022 va collegato esattamente su quel connettore.
7. CASO B - collega poi il relè fusibile (cavo rosso) del set ZN051 al CB022: è il CB022 stesso a fornire il fusibile aggiuntivo necessario per l'estrazione della password.
8. Collega la ZN051 all'AVDI e l'AVDI alla presa OBDII con il cavo CB106.
9. Procedi con l'estrazione della password dalla EIS/EZS tramite adattatore IR ZN075 dal menu "Key" dell'FBS (DAS) Manager.
