Dónde leer los códigos de inyector TDCi y en qué modelos Ford se usa la programación

Referencia rápida para saber en qué Ford se aplica la programación de inyectores, cuántos dígitos tiene el código de cada motor y cómo se lee la etiqueta con los códigos originales pegada en el motor.

Procedimiento

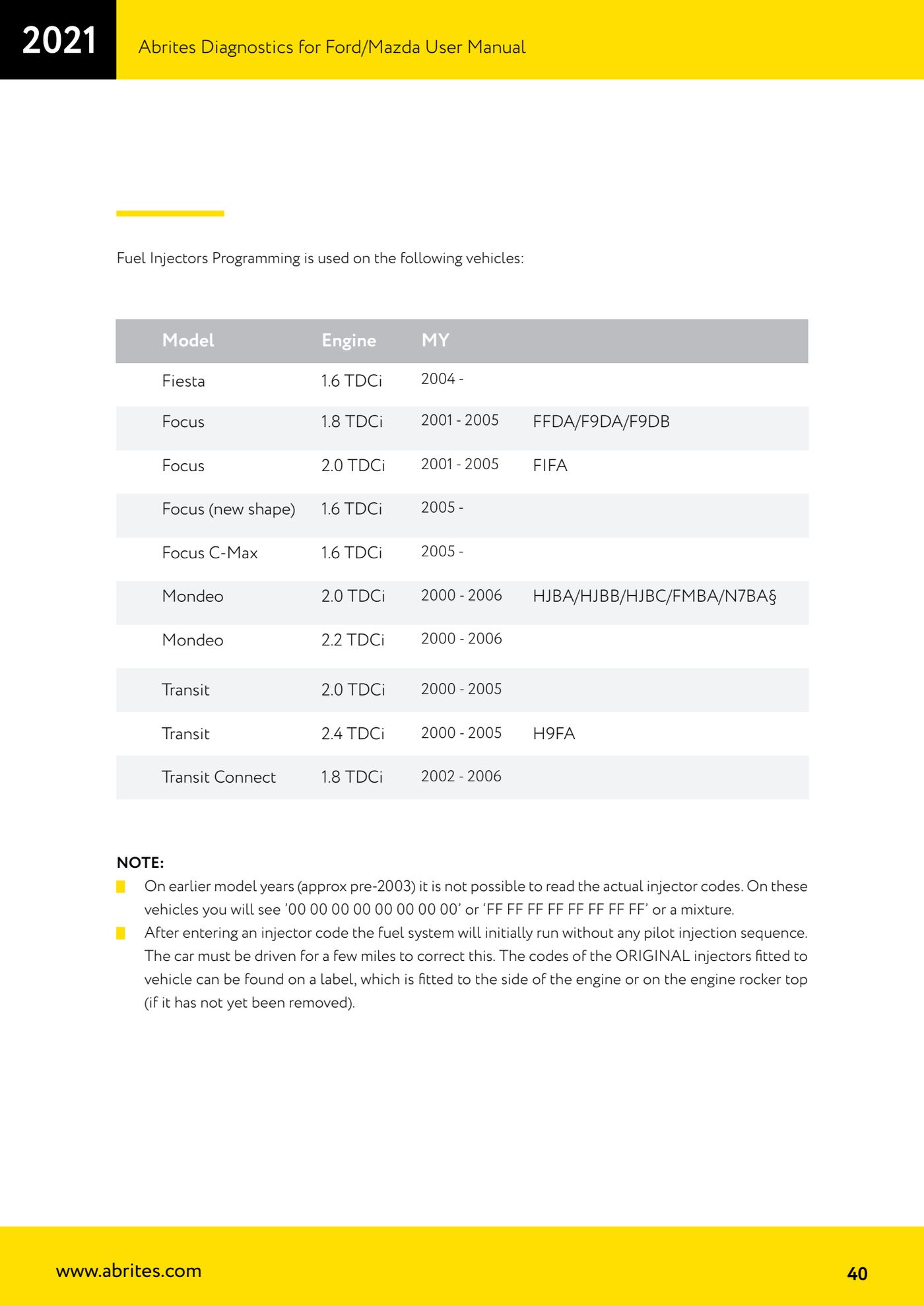

1. Comprueba si el vehículo entra: la programación de inyectores está prevista en Fiesta 1.6 TDCi desde 2004; Focus 1.8 TDCi 2001-2005; Focus 2.0 TDCi 2001-2005; Focus nueva forma 1.6 TDCi desde 2005; Focus C-Max 1.6 TDCi desde 2005; Mondeo 2.0 TDCi 2000-2006; Mondeo 2.2 TDCi 2000-2006; Transit 2.0 TDCi 2000-2005; Transit Connect 1.8 TDCi 2002-2006; Transit 2.4 TDCi 2000-2005.
2. Comprueba el código de motor cuando venga indicado: FFDA/F9DA/F9DB, FIFA, HJBA/HJBB/HJBC/FMBA/N7BA, H9FA.
3. Determina la longitud del código: el 1.6 TDCi lleva un código de calibración de 8 dígitos grabado en el cuerpo del inyector; los 1.8, 2.0, 2.2 y 2.4 TDCi llevan un código de 16 dígitos grabado en el cuerpo.
4. Si los inyectores montados siguen siendo los originales, los códigos se pueden leer en la etiqueta pegada en el lateral del motor o en la tapa de balancines (si no la han quitado ya).
5. Interpreta la etiqueta: la primera línea tiene el formato X1111111122222222X, donde 11111111 es el código del inyector 1 y 22222222 el del inyector 2; la segunda línea X3333333344444444X contiene los códigos de los inyectores 3 y 4.

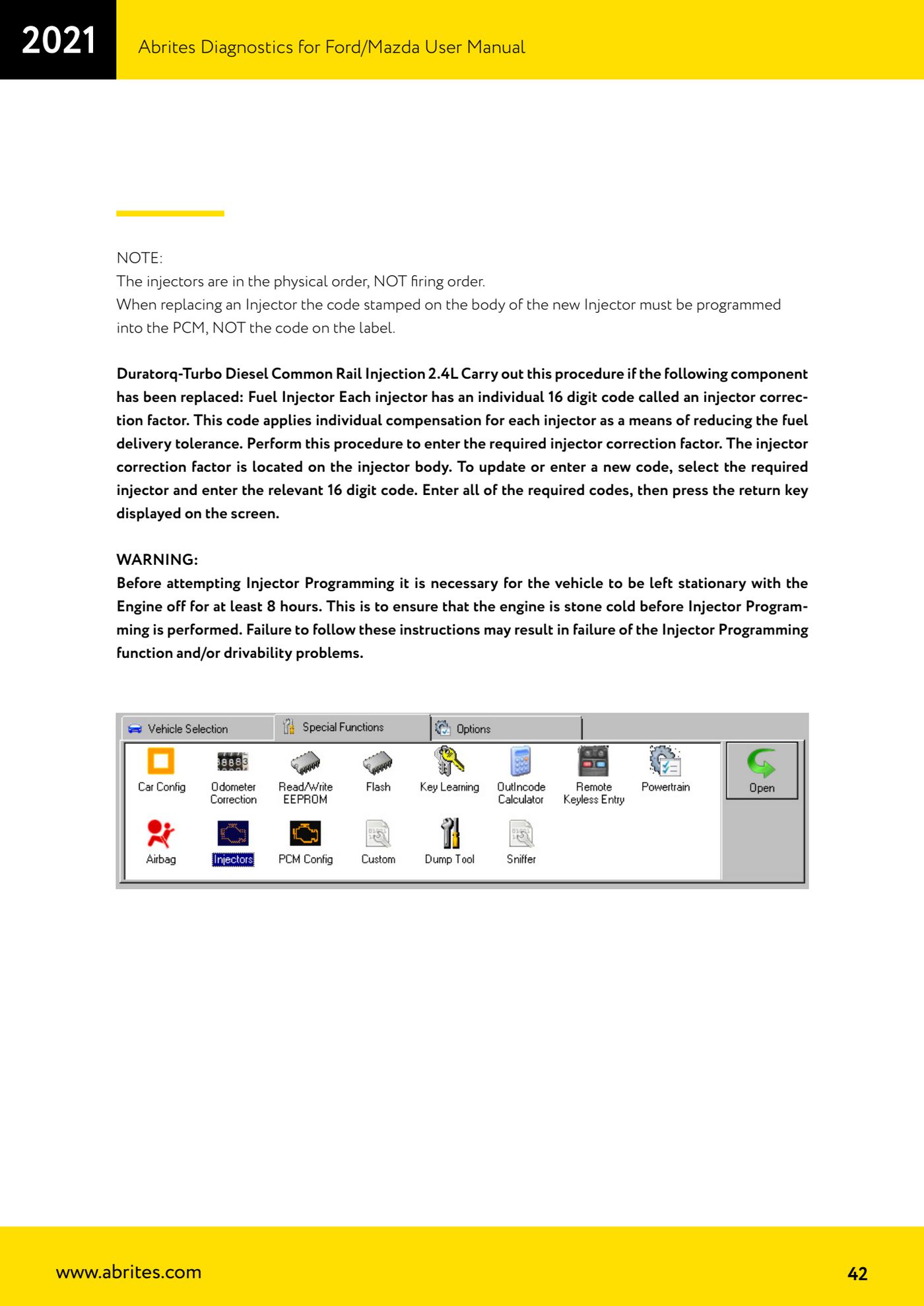

6. Recuerda que los inyectores están numerados según el orden físico en el motor, no según el orden de encendido.
7. Los códigos describen las características eléctricas y estructurales de cada inyector definidas en fábrica: el PCM tiene que conocerlas para gobernar correctamente los inyectores, reducir las emisiones y mejorar las prestaciones.
