Pinout Mercedes-TCU am Bench: VGSNAG3 9G-Tronic, VGSNAG2-FDCT und Getrag 7DCT300

Bench-Anschlusspläne für die Mercedes-Getriebesteuergeräte: VGSNAG3 9G-Tronic, VGSNAG2-FDCT und Getrag 7DCT300. Mit dem richtigen Anschluss können Sie Data Flash, Program Flash und Kennfelder der TCU lesen und schreiben.

Ablauf

1. Bereiten Sie das Set vor: Für diese TCU brauchen Sie die ZN151 DS Box und ein Kabel CB401 oder CB403, angeschlossen am AVDI.

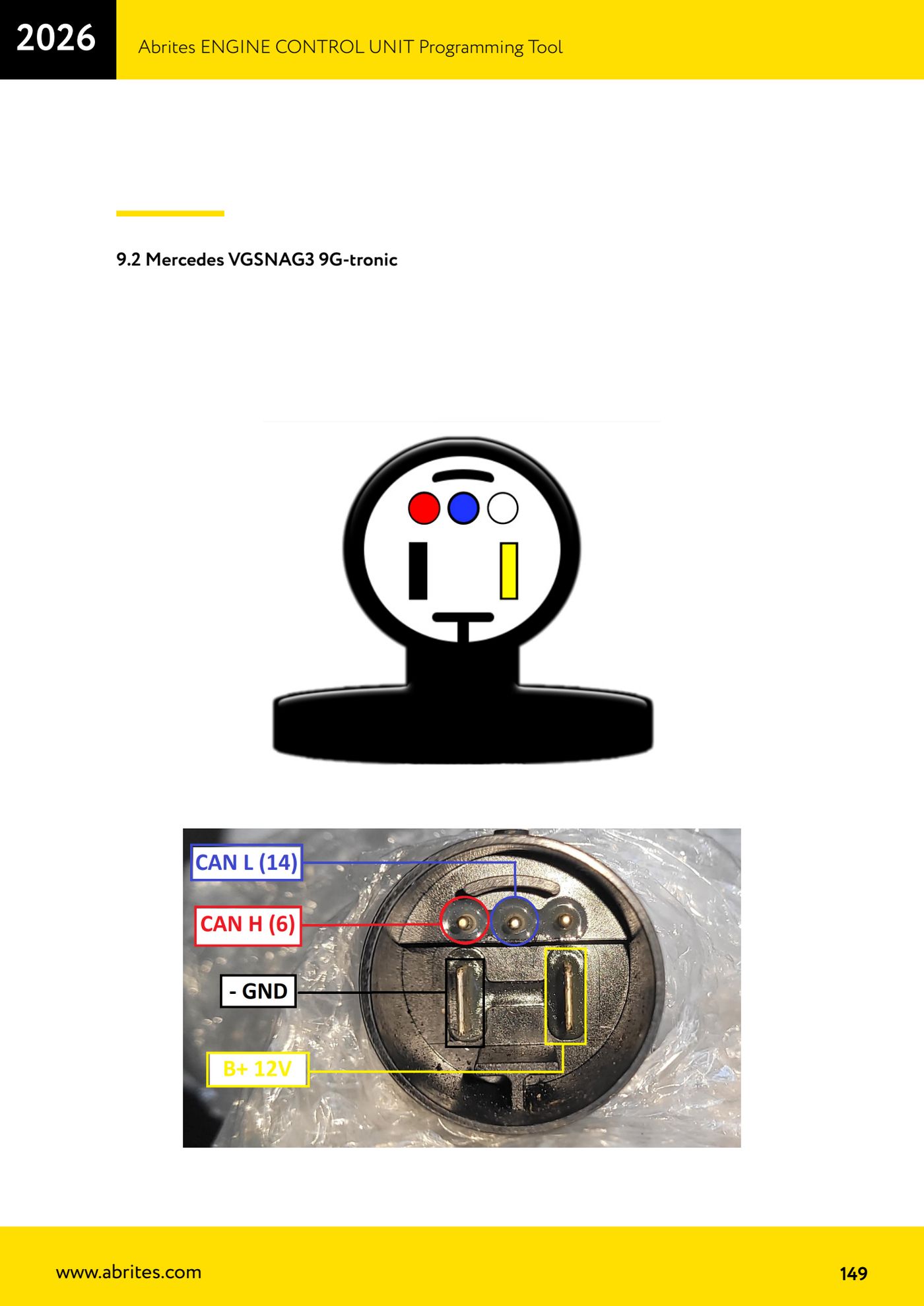

2. Für die VGSNAG3 9G-Tronic folgen Sie dem im Handbuch aufgeführten eigenen Anschlussplan und legen Spannungsversorgung, Masse und CAN-Leitungen auf die angegebenen Pins.

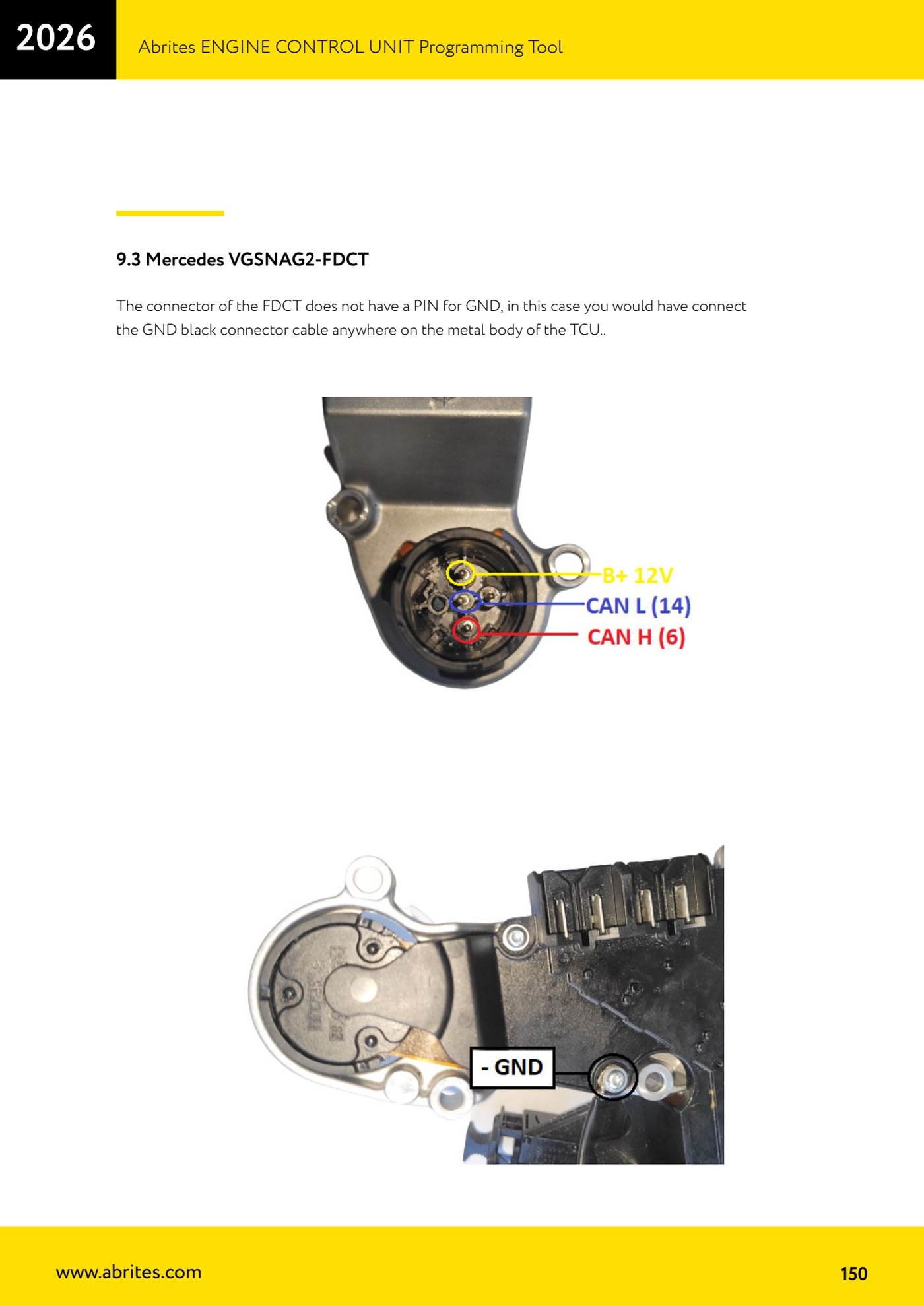

3. Für die VGSNAG2-FDCT schließen Sie Spannungsversorgung und CAN nach Plan an und führen dann das schwarze Massekabel direkt auf das Metallgehäuse des Steuergeräts, da der Stecker keinen GND-Pin vorsieht.

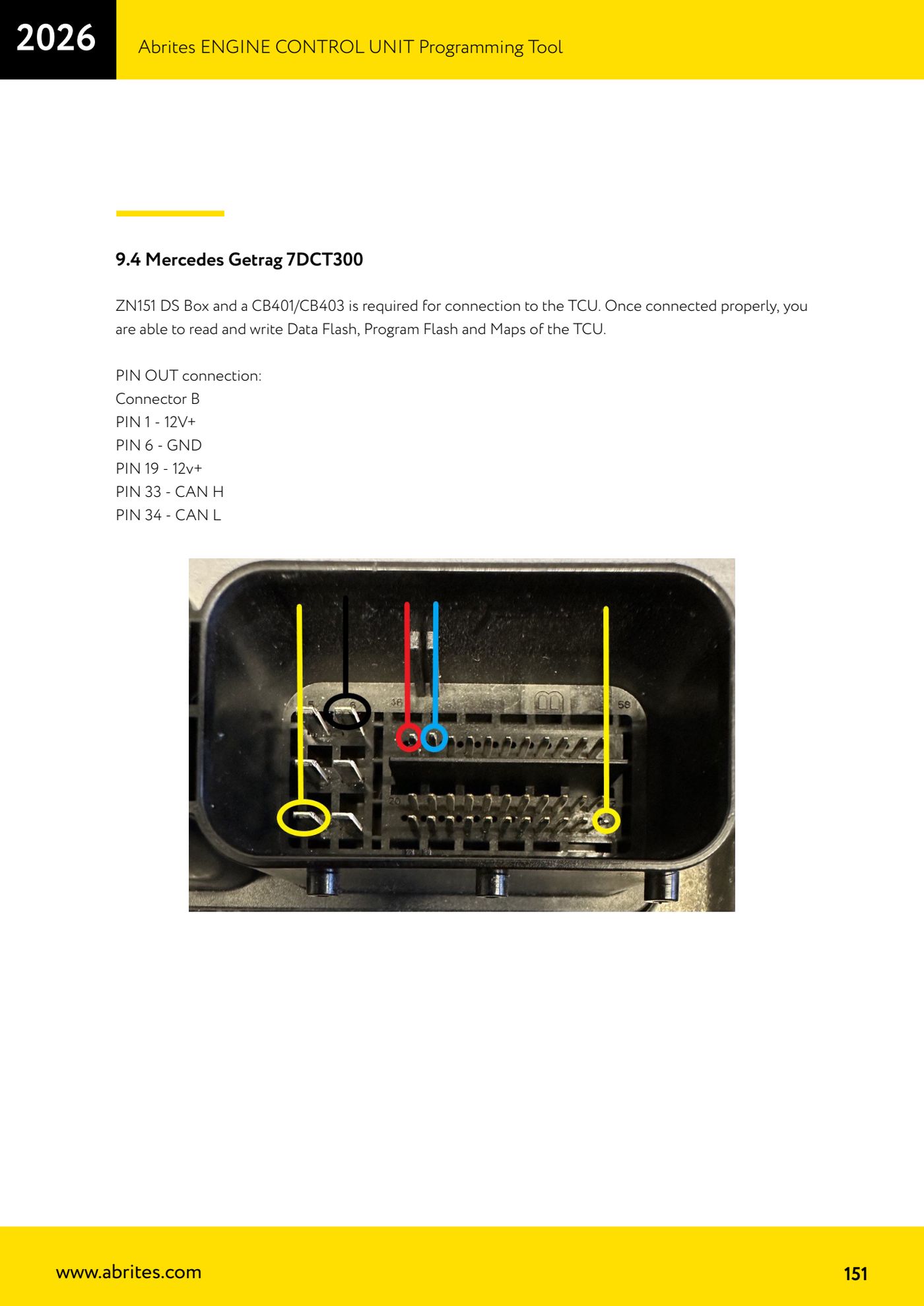

4. Für die Getrag 7DCT300 verwenden Sie Stecker B mit diesem Pinout: PIN 1 = 12V+, PIN 6 = GND, PIN 19 = 12V+, PIN 33 = CAN H, PIN 34 = CAN L. Benötigt werden ZN151 DS Box und CB401/CB403.
5. Kontrollieren Sie die Verkabelung bei spannungsfreiem Bench, legen Sie dann Spannung an und starten Sie das ECU Programming Tool.
6. Bei korrektem Anschluss können Sie Data Flash, Program Flash und die Kennfelder der TCU lesen und schreiben: Beginnen Sie immer mit dem vollständigen Auslesen, das als Datei gespeichert wird.

Referenz-Screenshots
