Kabel und Adapter des CAN Gateway: CB601, CB602, CB603, CB604 und Netzteil ZN084

Jedes Lkw-Modul hat sein eigenes Kabel: Das falsche Kabel oder der falsche Anschluss am Gateway ist der häufigste Fehler am Bench. Hier findest du, wozu jedes Kabel des CAN-Gateway-Systems dient, an welchen Anschluss es gehört und für welche Fahrzeuge es als kompatibel angegeben ist.

Ablauf

1. CB601 - CAN GATEWAY Connection Cable: das Kabel, das das ZN081 mit dem AVDI-Interface verbindet, und gehört immer an den Anschluss "A" des Gateways. Im Set ZN181 enthalten.

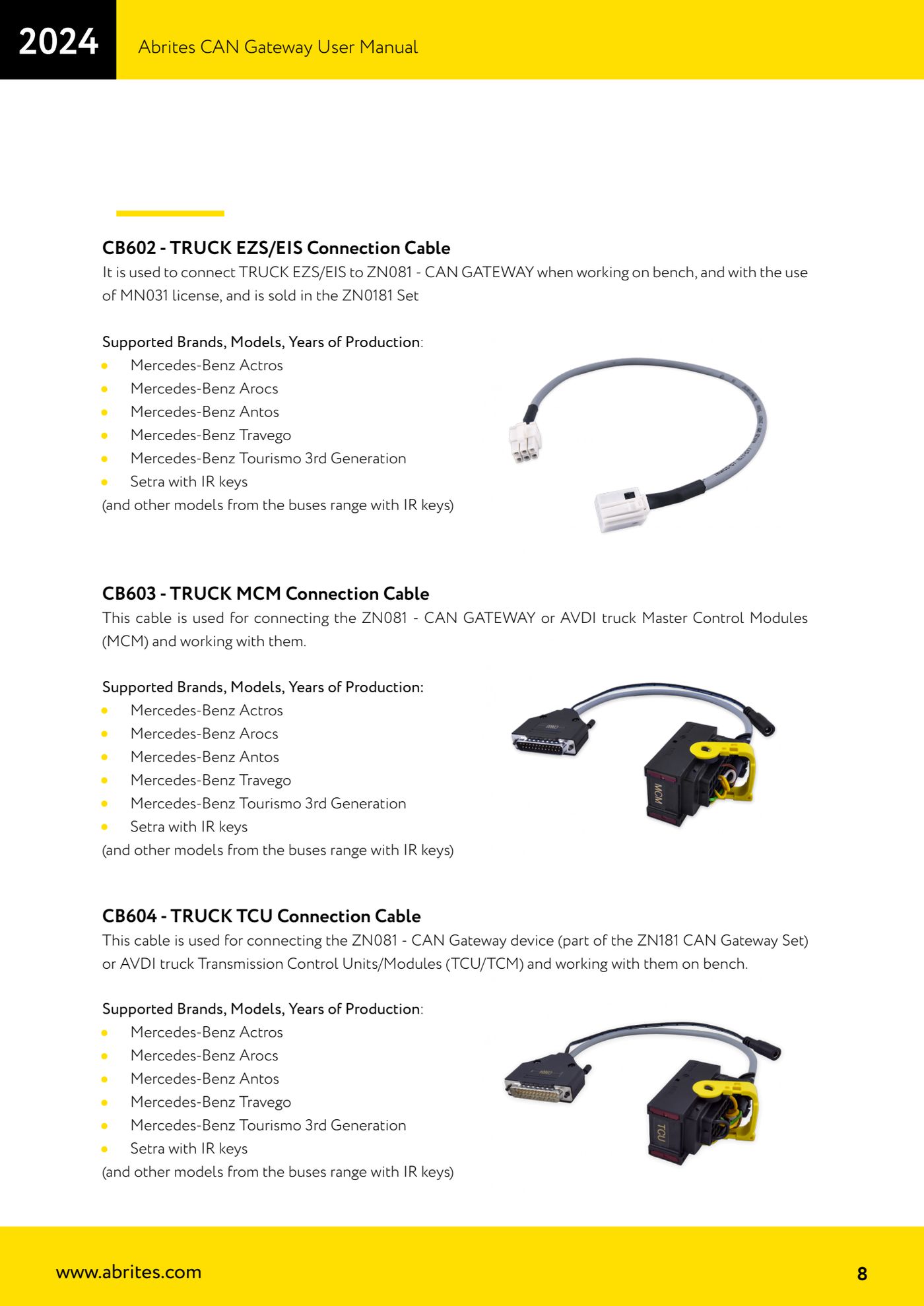

2. CB602 - TRUCK EZS/EIS Connection Cable: verbindet das Zündschloss-/Zündanlassschalter-Steuergerät EZS/EIS des Lkw am Bench mit dem ZN081. Gehört an den Anschluss "B". Im Set ZN181 enthalten und setzt die Lizenz MN031 voraus.
3. CB603 - TRUCK MCM Connection Cable: dient zum Anschluss der Master Control Modules (MCM) an das ZN081 oder direkt an den AVDI. Am Gateway gehört es an die Anschlüsse "C" oder "D". Im Basisset ZN181 nicht enthalten.
4. CB604 - TRUCK TCU Connection Cable: dient zum Anschluss der Getriebesteuergeräte TCU/TCM am Bench an das ZN081 (Teil des Sets ZN181) oder an den AVDI. Am Gateway gehört es an die Anschlüsse "C" oder "D". Im Basisset ZN181 nicht enthalten.
5. Angegebene Kompatibilität für die Kabel CB602, CB603 und CB604: Mercedes-Benz Actros, Arocs, Antos, Travego, Tourismo 3. Generation und Setra mit IR-Schlüsseln (sowie weitere Modelle der Busbaureihe mit IR-Schlüsseln).
6. ZN084 - DC-Netzteil 24V/4A: kommt zum Einsatz, wenn das bearbeitete Modul eine 24V-Versorgung verlangt. In der Verpackung findest du das Tischnetzteil (Netzeingang 80/264VAC, Ausgang 24VDC), das Netzkabel Uni-Schuko/IEC C13 und das Adapterkabel von DC-Jack auf Bananenstecker. Es ist mit dem ZN081 CAN Gateway und mit der ZN051 DS-BOX kompatibel.
7. Passt der Ausgang des Netzteils nicht in die Buchse des Gateways, verwende den im Set ZN181 mitgelieferten Adapter DC Jack von F 5.5x2.1 auf M 5.5x2.5.
8. Halte die 5A-Sicherung des Sets immer griffbereit: Sie gehört vor dem Einschalten der Spannungsversorgung in ihre Aufnahme am ZN081, und zwar in allen drei Bench-Konfigurationen (MCM, TCU, EZS).
