PMI (Programmable Module Installation) Ford: As-Built Daten auf ein neues Steuergerät übertragen

Die PMI-Funktion wird gebraucht, wenn ein neues oder gebrauchtes Steuergerät in einen Ford eingebaut wird und die As-Built Konfiguration des Fahrzeugs hineingeladen werden muss. Die Daten werden aus dem Originalsteuergerät ausgelesen, sofern es noch funktioniert, oder anhand der VIN von der Motorcraft-Seite heruntergeladen.

Ablauf

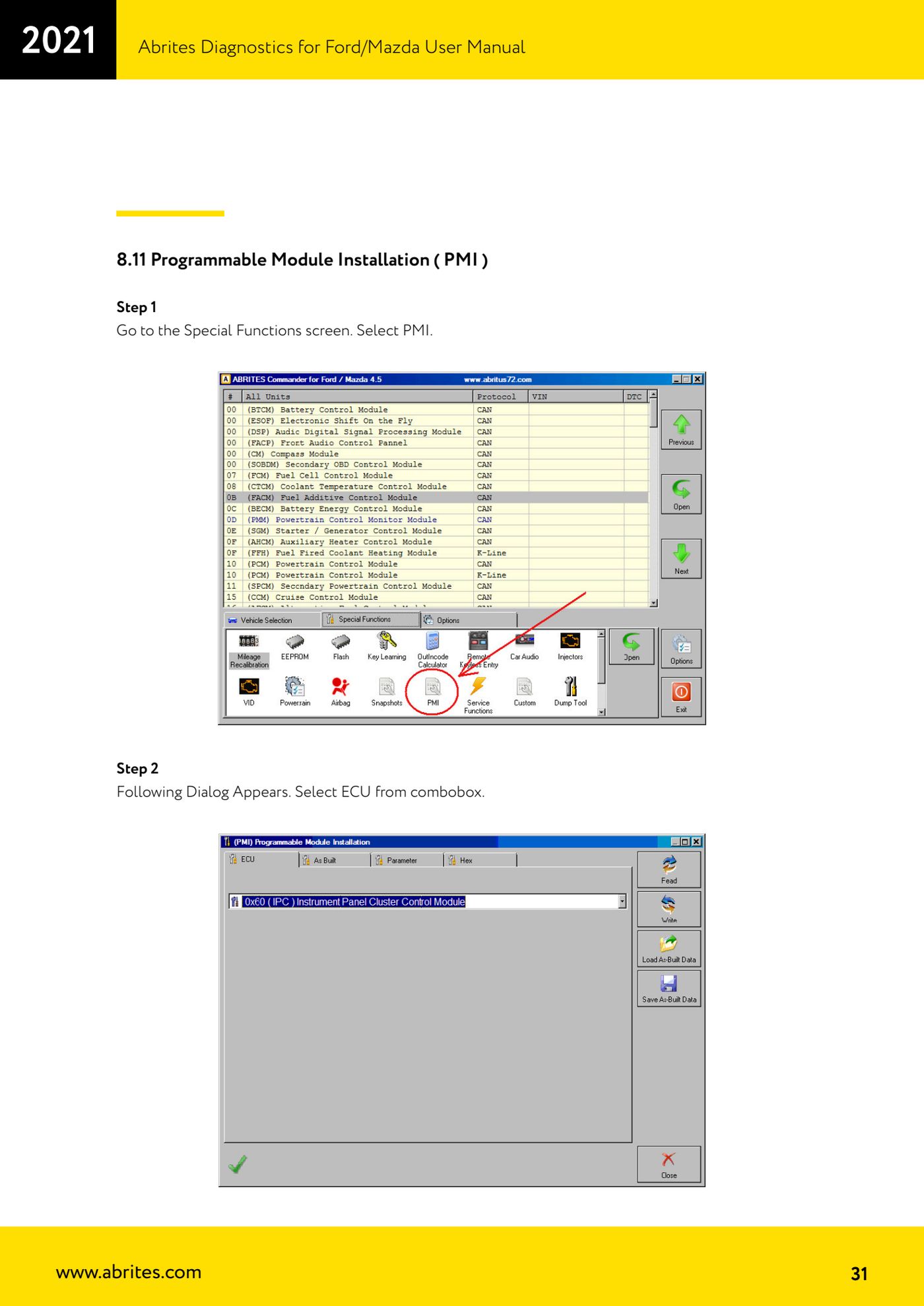

1. AVDI am Fahrzeug anschließen, den Bildschirm "Special Functions" öffnen und dann "PMI" wählen.
2. Im erscheinenden Dialogfenster das Steuergerät, an dem gearbeitet werden soll, aus der Combobox "ECU" auswählen.
3. Ist das Originalsteuergerät noch vorhanden und kommunikationsfähig, angeschlossen lassen und "Read" drücken, um die PMI-Daten aus dem Fahrzeug auszulesen.

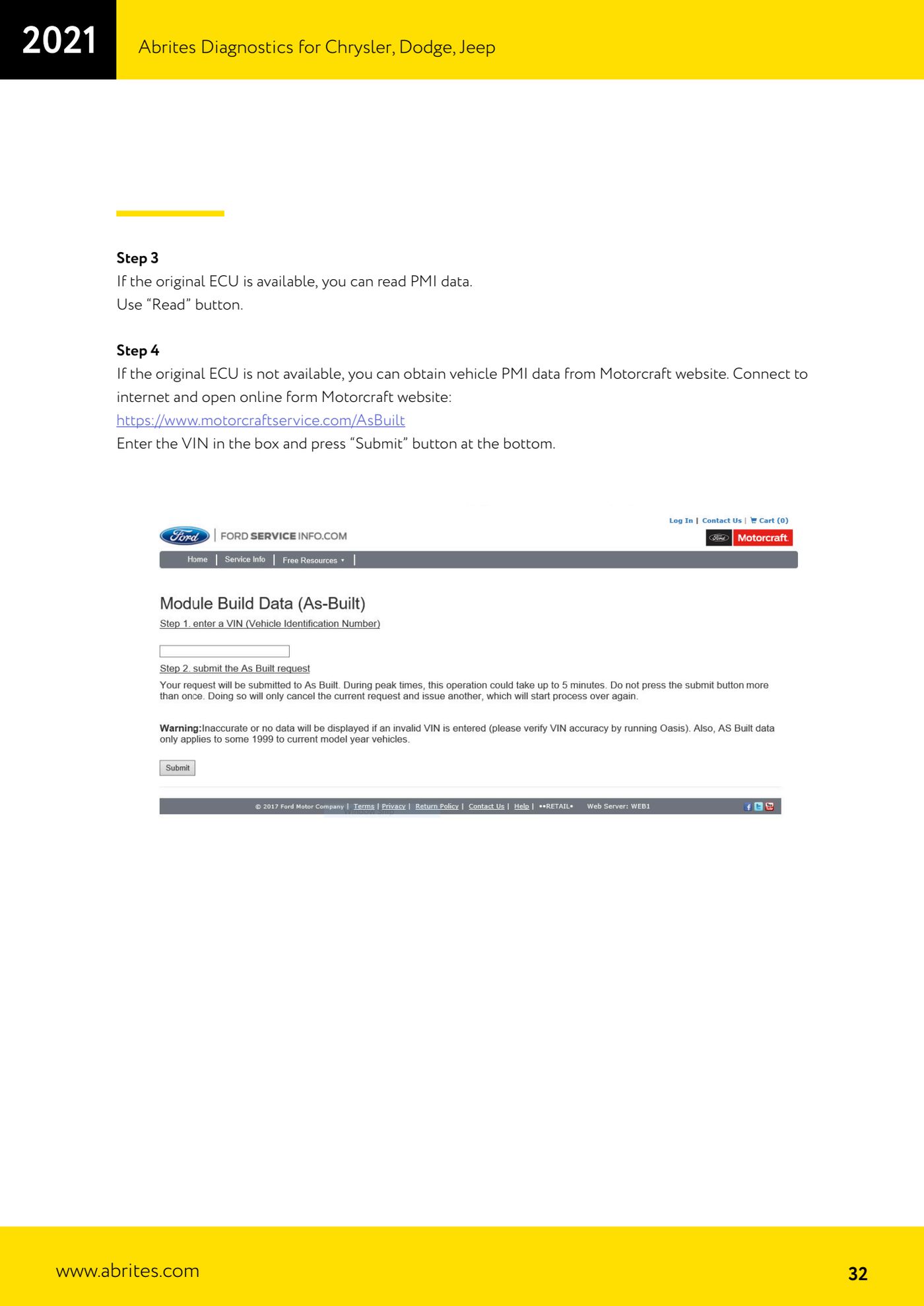

4. Ist das Originalsteuergerät nicht verfügbar, werden die As-Built Daten von der Motorcraft-Seite geholt: Internetverbindung herstellen und das Online-Formular https://www.motorcraftservice.com/AsBuilt öffnen.
5. Die VIN des Fahrzeugs in das vorgesehene Feld eintragen und unten auf der Seite "Submit" drücken.

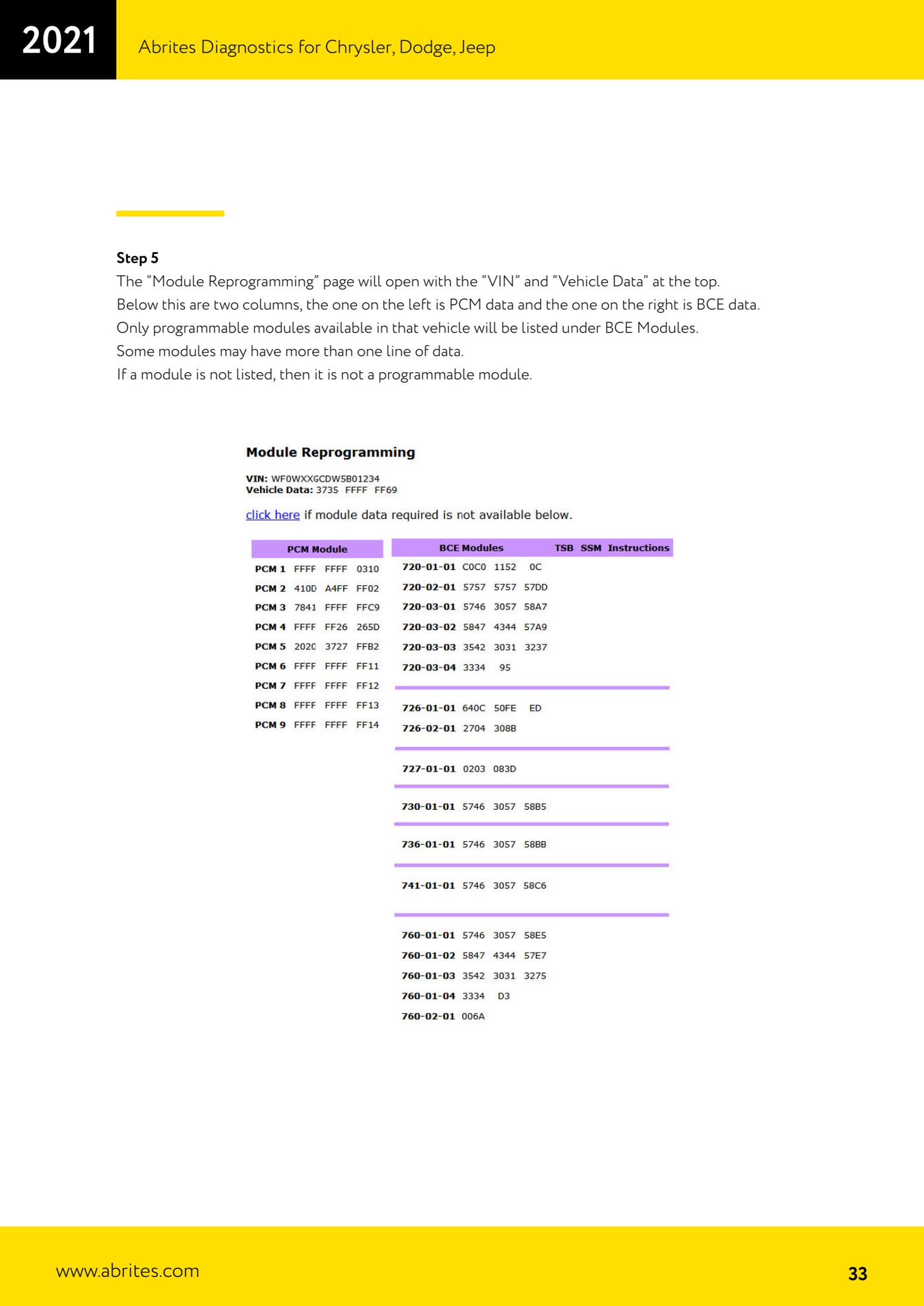

6. Es öffnet sich die Seite "Module Reprogramming" mit "VIN" und "Vehicle Data" oben. Darunter stehen zwei Spalten: links die PCM-Daten, rechts die BCE-Daten. Unter "BCE Modules" erscheinen nur die programmierbaren Module, die an diesem Fahrzeug verbaut sind; manche Module haben mehr als eine Datenzeile. Ist ein Modul nicht aufgeführt, ist es nicht programmierbar.

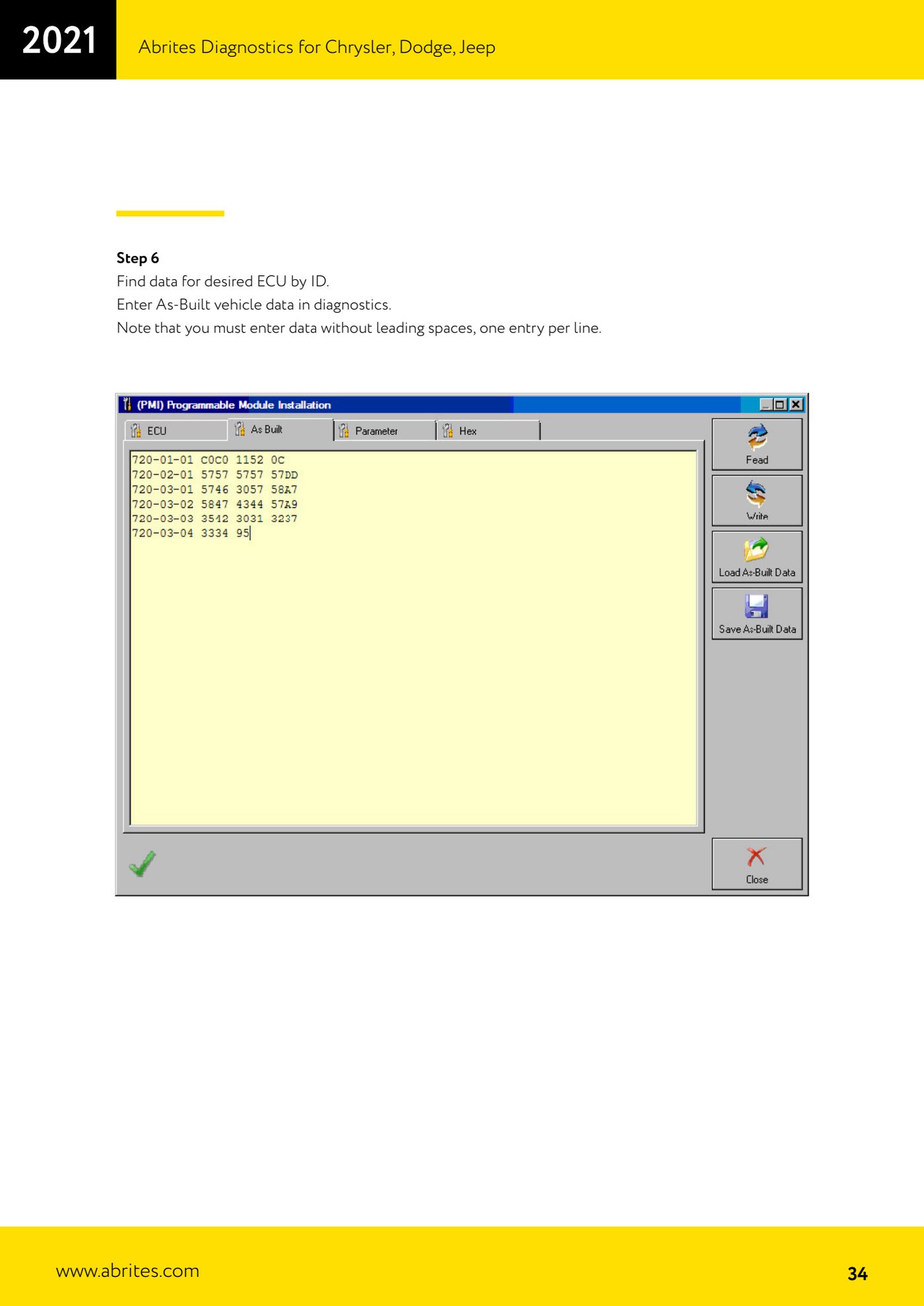

7. Die Daten des benötigten Steuergeräts über die ID heraussuchen.
8. Die As-Built Daten in die Diagnose übertragen: ohne führende Leerzeichen eingeben, ein Eintrag pro Zeile.
9. Wer die alternative Ansicht bevorzugt, kann den gesamten PMI-Datenblock auf einmal anzeigen; per Doppelklick auf den Datenblock öffnet er sich im Binäreditor und kann dort bearbeitet werden.

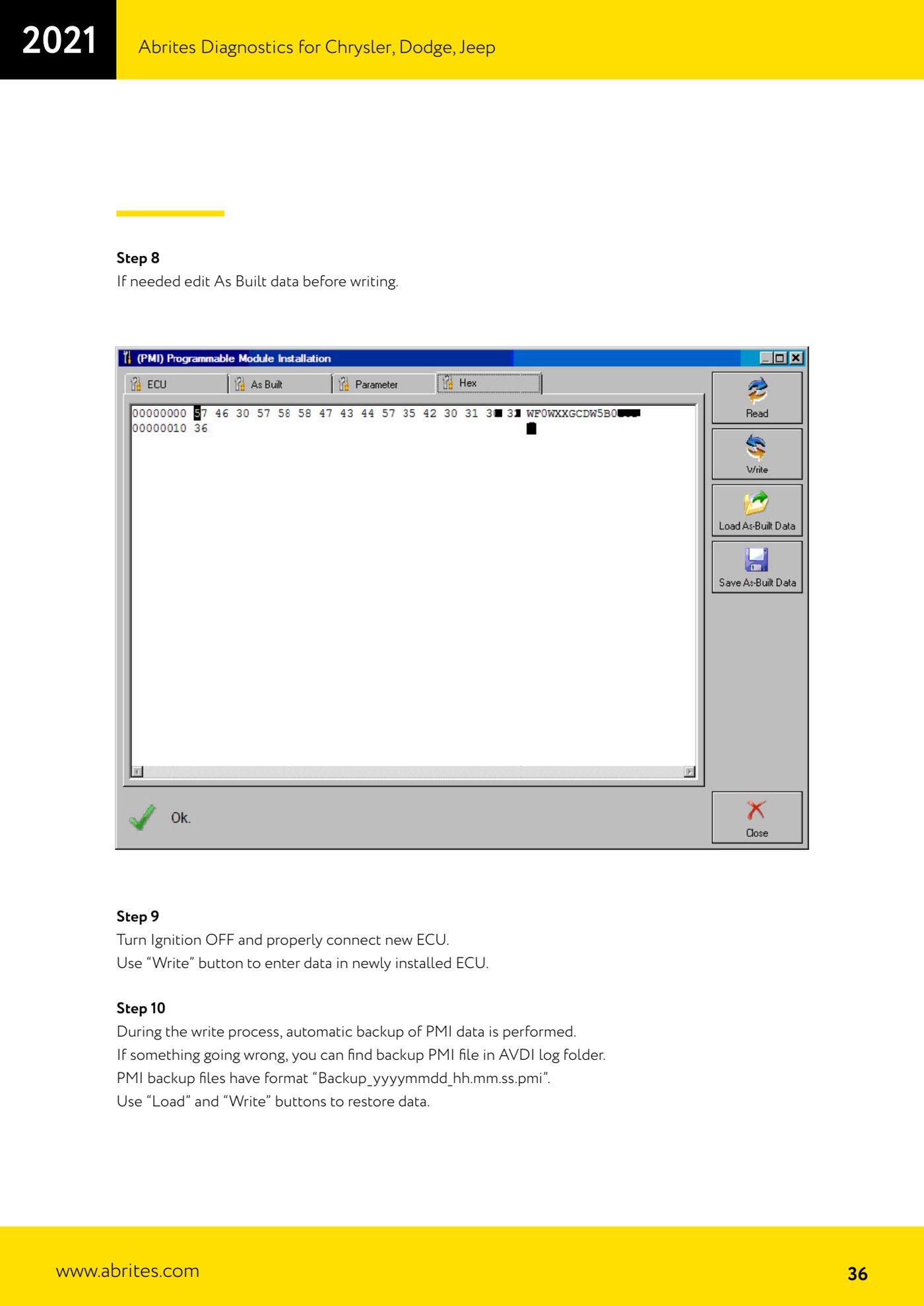

10. Falls nötig, die As-Built Daten vor dem Schreiben anpassen.
11. Zündung auf OFF stellen und das neue Steuergerät korrekt am Fahrzeug anschließen.
12. "Write" drücken, um die Daten in das gerade verbaute Steuergerät zu schreiben.
13. Während des Schreibens wird automatisch ein Backup der PMI-Daten im Log-Ordner des AVDI angelegt, mit dem Namensformat "Backup_yyyymmdd_hh.mm.ss.pmi". Zum Wiederherstellen die Schaltflächen "Load" und anschließend "Write" verwenden.

Referenz-Screenshots
