Свързване на стенд на TCU/TCM на скоростната кутия на камион Mercedes със ZN081 CAN Gateway и CB604

Strumenti Интерфейс Класически Хардуер / Свързване Средно ⏱ 15-30 min 7 стъпки

Окабеляване, което да следваш, за да свържеш извън машината блок за управление на скоростна кутия TCU/TCM на камион Mercedes към CAN Gateway ZN081, за да работиш по него с AVDI и софтуера Mercedes Trucks.

Необходими лицензи

  • MN031

Хардуер / кабели

  • AVDI
  • ZN081
  • CB601
  • CB604
  • ZN084
⚠ ВниманиеСпазвай посочения ред: първо кабелът на модула и на gateway устройството, после предпазителят 5A, после захранването 24V и едва накрая AVDI. Използвай специалното захранване 24V (ZN084) за модулите, които го изискват.

Процедура

  1. Свържи кабела CB604 към буксата (socket) на TCU.
  2. Свържи другия край на CB604 към ZN081 CAN Gateway, на конектор "C" или "D".
  3. Постави предпазителя 5A в предназначеното гнездо на CAN Gateway.
  4. Свържи DC жака на захранването 24V/4A (ZN084) към захранващата букса на gateway устройството, като при нужда използваш адаптера DC Jack F 5.5x2.1 към M 5.5x2.5 от комплекта ZN181.
  5. Свържи интерфейса AVDI към конектор "A" на CAN Gateway с кабела CB601.
  6. Подай захранване на стенда и отвори софтуера Abrites Diagnostics for Mercedes Trucks с лиценз MN031, за да продължиш с операциите по TCU (подмяна на модул, кодирания, поставяне в "Virgin" състояние, персонализация, активиране).
  7. Провери съвместимостта на машината, преди да започнеш: CB604 е обявен за Actros, Arocs, Antos, Travego, Tourismo 3-то поколение и Setra с IR ключове.

Екрани за справка

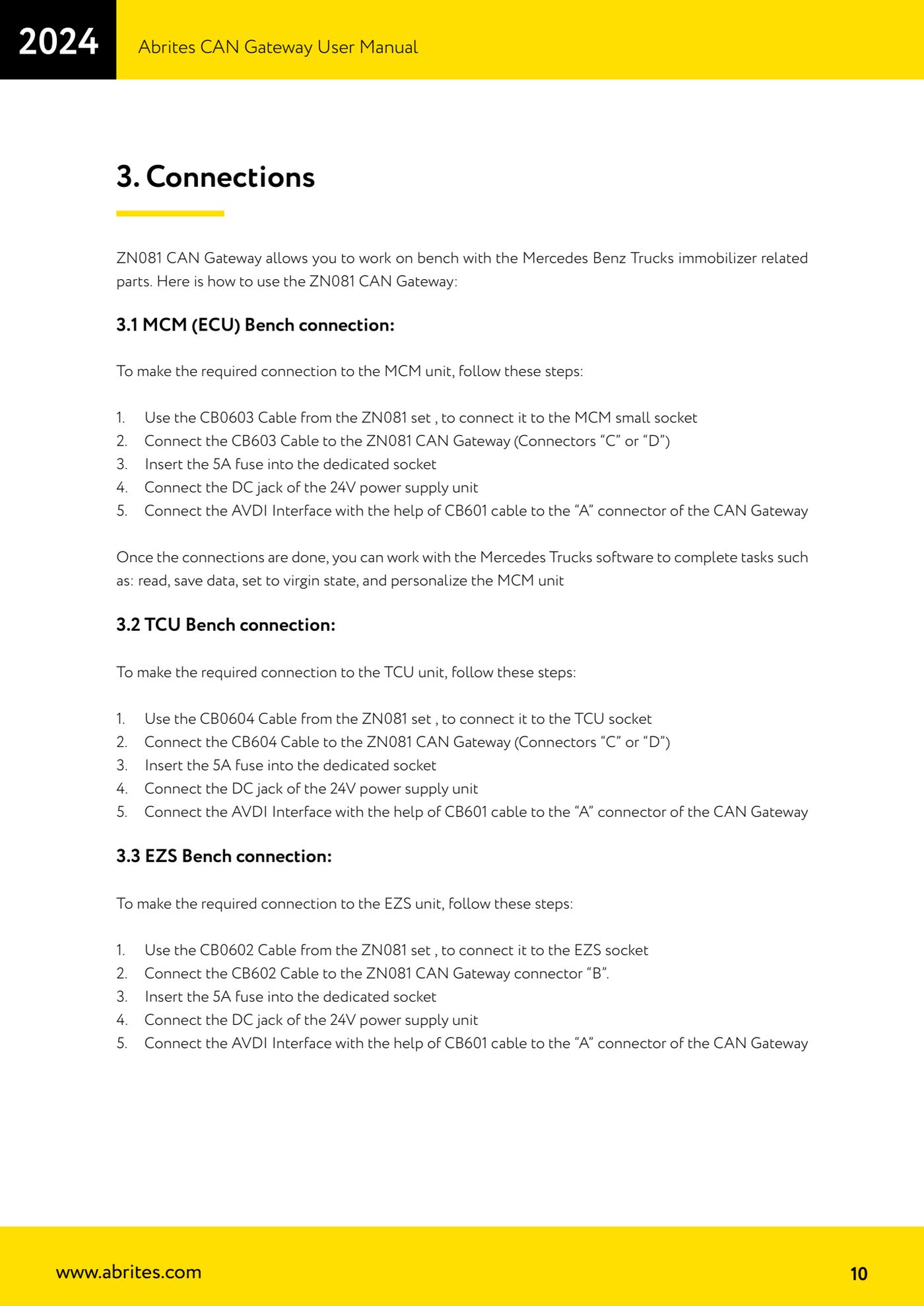

Свързване на стенд на TCU/TCM на скоростната кутия на камион Mercedes със ZN081 CAN Gateway и CB604 — 1Свързване на стенд на TCU/TCM на скоростната кутия на камион Mercedes със ZN081 CAN Gateway и CB604 — 2
Източник: Manuale Abrites CAN Gateway, cap. 3.2 (p.10) · ⏱ ориентировъчно време 15-30 min
