Свързване на стенд към блока RH850/V850: схеми "Wiring", запояване на CB501 и проверки с мултицет

Всеки поддържан блок има своя схема на свързване вътре в софтуера на програматора. Това ръководство обяснява как се отваря схемата с бутона "Wiring", как се запоява кабелът CB501 към платката и какви проверки трябва да се направят, преди да се чете MCU.

Процедура

1. Отвори софтуера на програматора RH850/V850 от Abrites Quick Start Menu.
2. Избери типа MCU, с който работиш: RH850 или V850.
3. Избери от списъка блока, по който трябва да работиш (списъкът с поддържаните блокове е динамичен и се обновява постоянно).

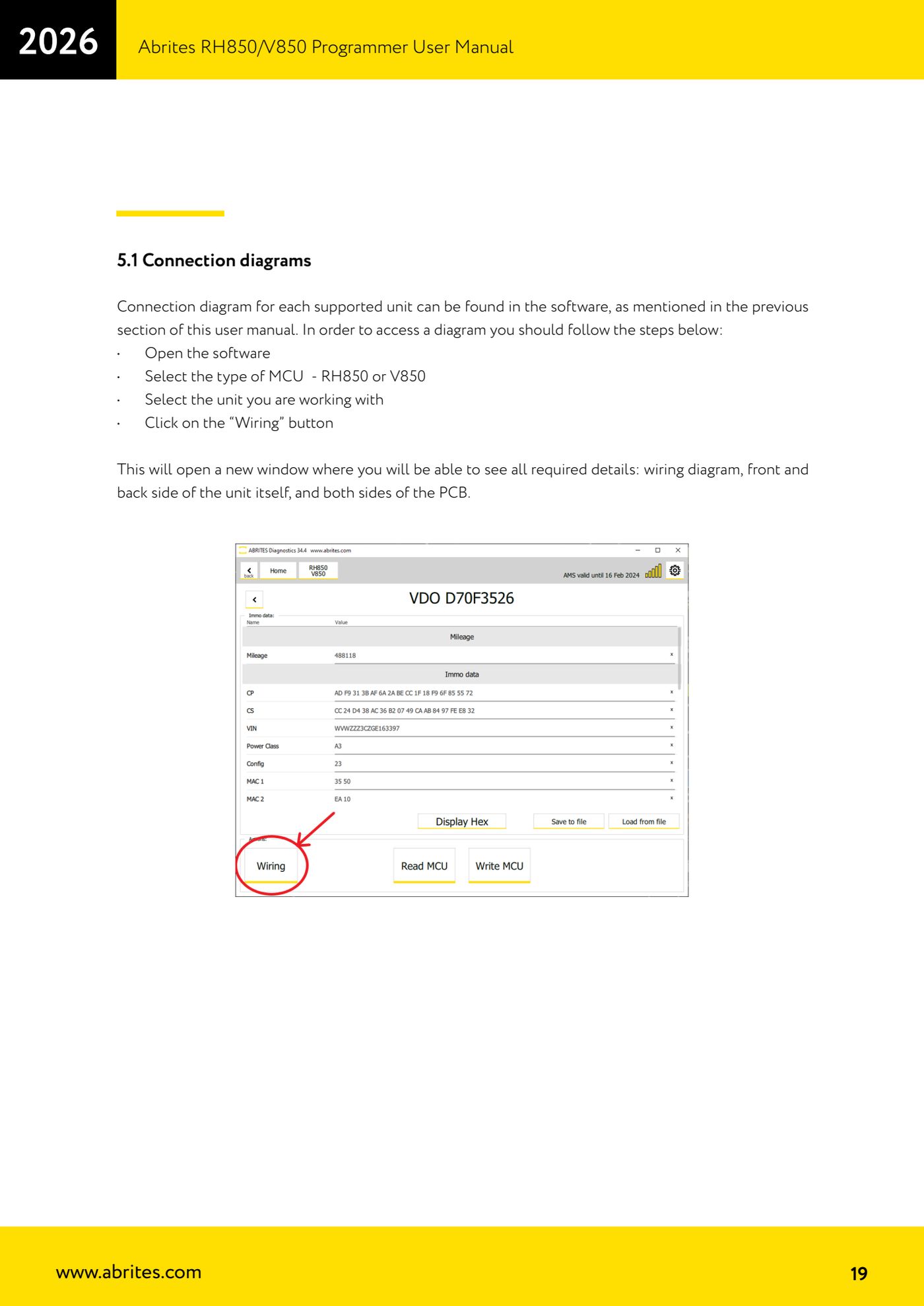

4. Щракни върху бутона "Wiring": отваря се нов прозорец с всички необходими детайли, тоест схемата на окабеляване, предната и задната страна на блока и двете страни на платката.
5. Демонтирай блока и, където схемата го изисква, разпои внимателно посочените кондензатори, като ги оставиш настрани, за да ги върнеш в края на работата.
6. Запои проводниците на кабела CB501 на точките по платката, следвайки точно схемата, показана в прозореца "Wiring".
7. Провери ревизията на блока (например ревизията на арматурното табло), за да си сигурен, че окабеляването е правилното, преди да продължиш.

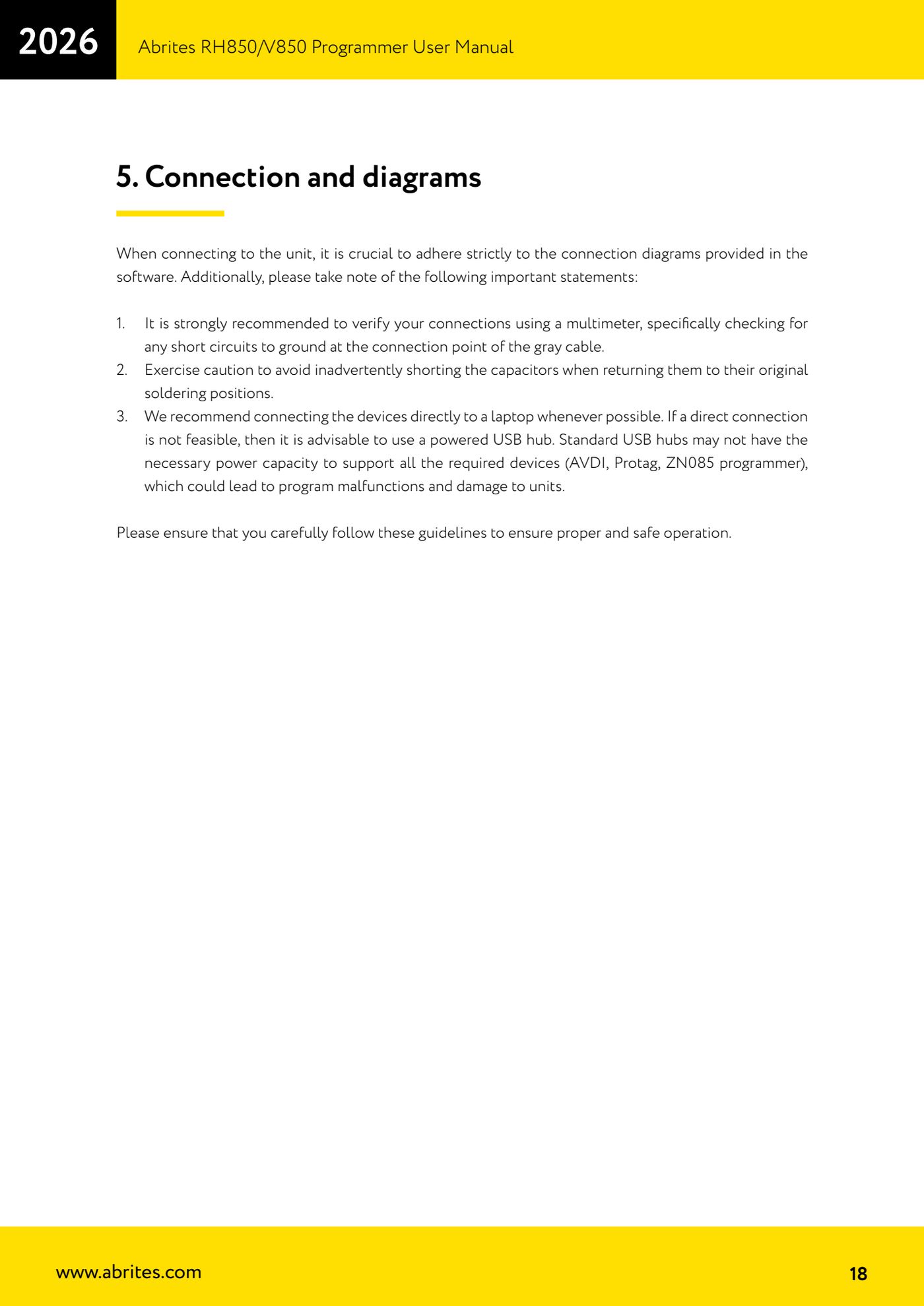

8. С мултицет провери непрекъснатостта на запоените точки и липсата на късо към маса, особено в точката на сивия проводник.
9. Свържи CB501 към ZN085, провери дали ZN085 и AVDI са свързани към компютъра (директно или през захранван USB хъб) и пристъпи към четенето, като натиснеш "Read MCU".
10. В края на работата премахни проводниците на CB501 и запои обратно кондензаторите в оригиналната им позиция, без да ги късаш, преди да монтираш блока на автомобила.
