Porsche Panamera: ключ от дъмп с MCU Motorola 9S12XDP512 / 9S12XEP100

Strumenti Интерфейс Класически Ключове / Имобилайзер Напреднало ⏱ 45-90 min 7 стъпки

Процедура за подготовка на ключ за Porsche Panamera, тръгвайки от дъмпа на EEPROM паметта на MCU Motorola. Използва се, когато ключът трябва да се направи на стенд с четене и обратен запис на модула.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • PROTAG (ZN002)
  • programmatore per MCU Motorola 9S12
  • chiave nuova Porsche
⚠ ВниманиеПромененият дъмп трябва да се запише обратно в MCU Motorola в секцията D flash: точно този запис прави запалването работещо. Винаги записвай променения дъмп в нов файл, без да презаписваш оригиналното четене.

Процедура

  1. Демонтирай модула и прочети с програматор EEPROM паметта на MCU 9S12XDP512 или 9S12XEP100, като запазиш четенето във файл.
  2. Стартирай Tag Key Tool със свързан PROTAG и зареди в софтуера току-що прочетения EEPROM дъмп.
  3. Избери позицията на ключа, в която искаш да запишеш новия ключ.
  4. Постави новия ключ в правилното гнездо на PROTAG и натисни "Prepare key".
  5. Софтуерът променя дъмпа: запиши го в нов файл, когато бъде поискано.
  6. Запиши обратно промененият дъмп в MCU Motorola, в секцията D flash.
  7. Монтирай модула обратно и провери: с подготвения ключ автомобилът трябва да запали.

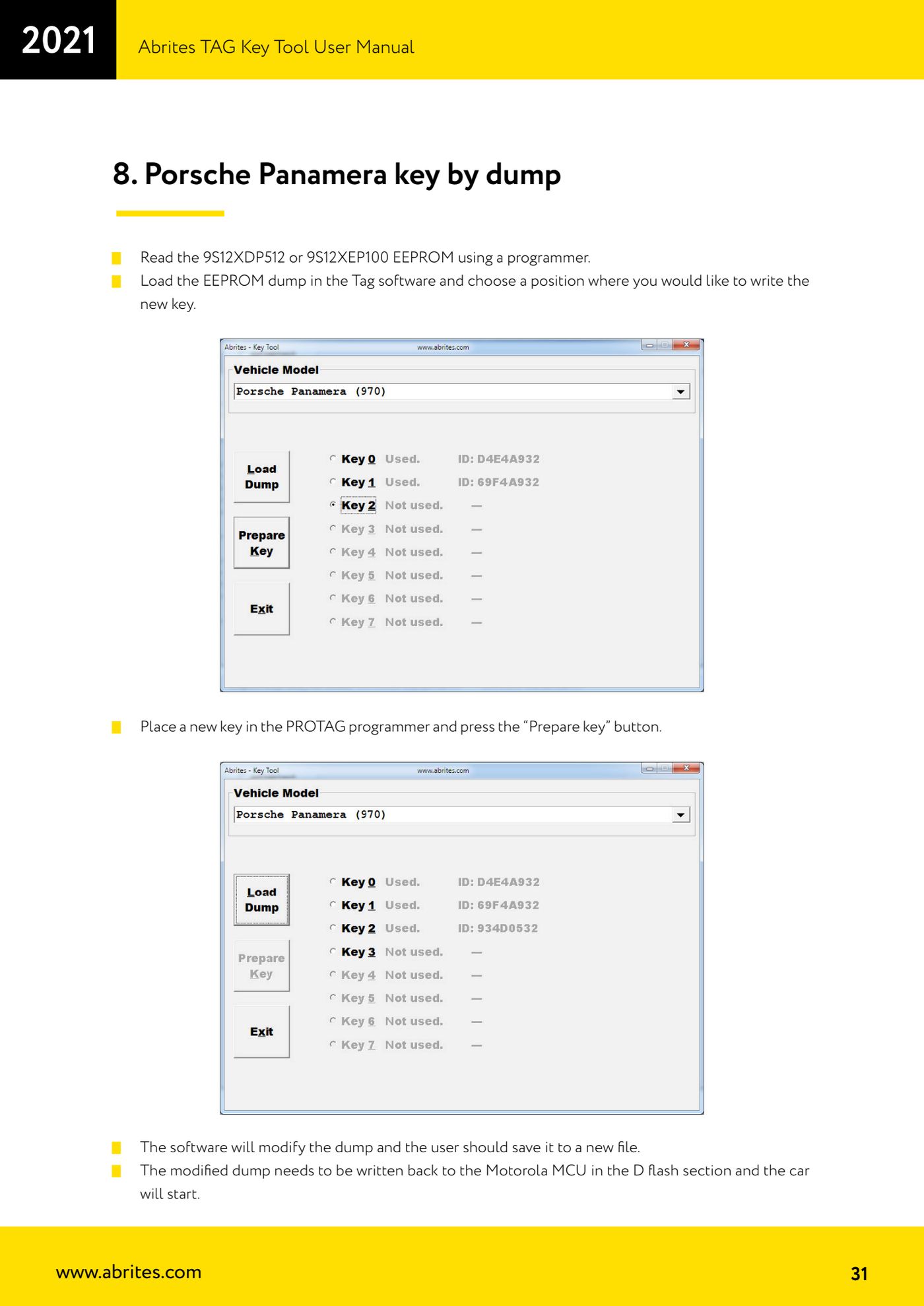

Екрани за справка

Porsche Panamera: ключ от дъмп с MCU Motorola 9S12XDP512 / 9S12XEP100 — 1
Източник: Manuale Tag Key Tool, cap. 8 (p.31) · ⏱ ориентировъчно време 45-90 min
