Пинова схема на BDM адаптера ZN073: конектор A стандартен 10 пина и конектор B Bosch EDC 14 пина

Strumenti Интерфейс Класически Хардуер / Свързване Напреднало ⏱ 15 min 5 стъпки

Схема на пиновете на двата BDM конектора на ZN073: конектор A е стандартният 10-пинов BDM, конектор B е BDM Bosch EDC с 14 пина. Служи за изработка или проверка на плоския кабел, преди да се свържеш към блока за управление.

Необходими лицензи

  • —

Хардуер / кабели

⚠ ВниманиеГрешно окабеляване на BDM кабела може да повреди трайно адаптера и/или блока за управление: провери пин по пин, преди да подадеш захранване.

Процедура

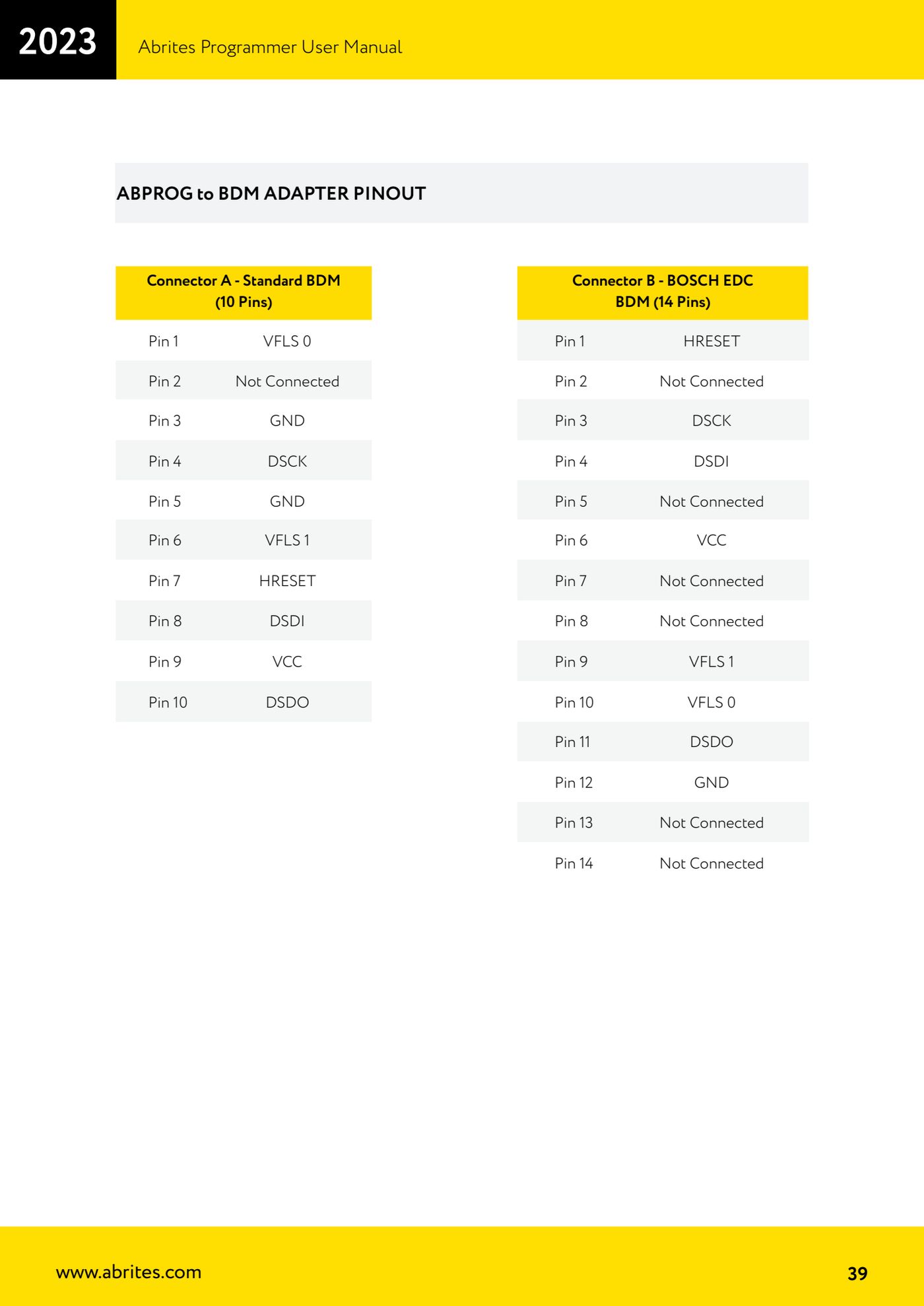

  1. Конектор A - стандартен BDM с 10 пина: Pin 1 = VFLS 0, Pin 2 = Not Connected, Pin 3 = GND, Pin 4 = DSCK, Pin 5 = GND, Pin 6 = VFLS 1, Pin 7 = HRESET, Pin 8 = DSDI, Pin 9 = VCC, Pin 10 = DSDO.
  2. Конектор B - BDM Bosch EDC с 14 пина: Pin 1 = HRESET, Pin 2 = Not Connected, Pin 3 = DSCK, Pin 4 = DSDI, Pin 5 = Not Connected, Pin 6 = VCC, Pin 7 = Not Connected, Pin 8 = DSDO, Pin 9 = Not Connected, Pin 10 = GND, Pin 11 = VFLS 1, Pin 12 = Not Connected, Pin 13 = VFLS 0, Pin 14 = Not Connected.
  3. Подготви плоския кабел, като спазиш ориентацията на пин 1 от двете страни, и провери непрекъснатостта с мултицет, преди да свържеш блока за управление.
  4. Помни, че на тест точките на блока за управление трябва да се запои двуреден хедер с 14 пина и стъпка 1.27 mm.
  5. Свържи първо плоския кабел към адаптера ZN073, после ZN073 към ZN045 и ZN045 към AVDI, и едва след това захрани системата, следвайки предвидената за BDM последователност.

Екрани за справка

Пинова схема на BDM адаптера ZN073: конектор A стандартен 10 пина и конектор B Bosch EDC 14 пина — 1Пинова схема на BDM адаптера ZN073: конектор A стандартен 10 пина и конектор B Bosch EDC 14 пина — 2
Източник: Manuale Abrites Programmer, cap. 9 - ABPROG to BDM adapter pinout (p.37, p.39) · ⏱ ориентировъчно време 15 min
