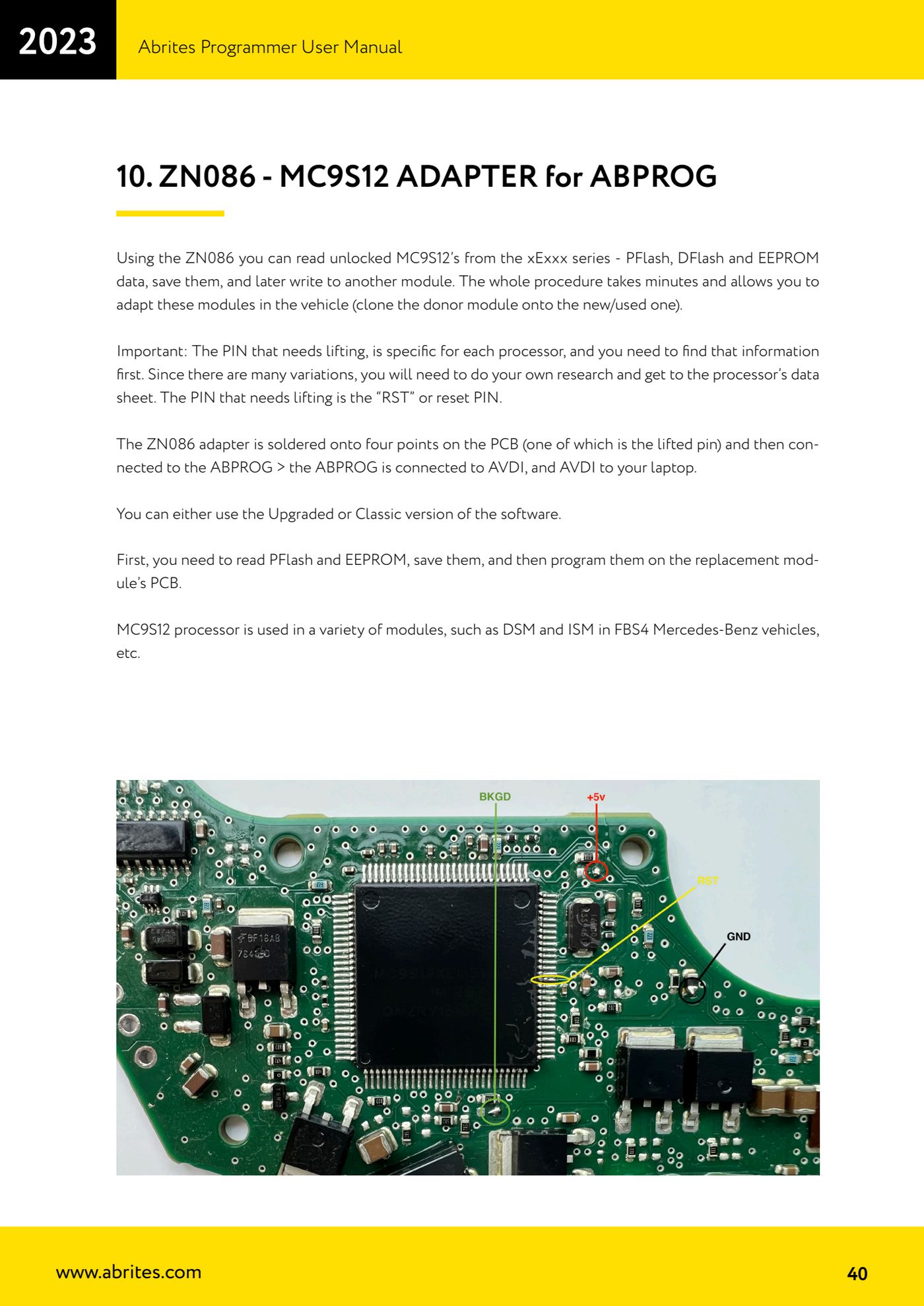

Клониране на модули с MC9S12 xExxx (DSM и ISM при Mercedes FBS4) с адаптера ZN086

С ZN086 четеш PFlash, DFlash и EEPROM на процесорите MC9S12 от серия xExxx (ако са отключени), запазваш ги и ги записваш в друг модул: това е пътят да клонираш донорски модул върху нов или употребяван и да го адаптираш към автомобила. MC9S12 се среща на много модули, например DSM и ISM при Mercedes-Benz FBS4.

Процедура

1. Отвори модула и идентифицирай процесора MC9S12 от серия xExxx върху платката.
2. Намери даташийта на точно този процесор и открий пин RST (reset): това е пинът, който трябва да бъде повдигнат от пада.

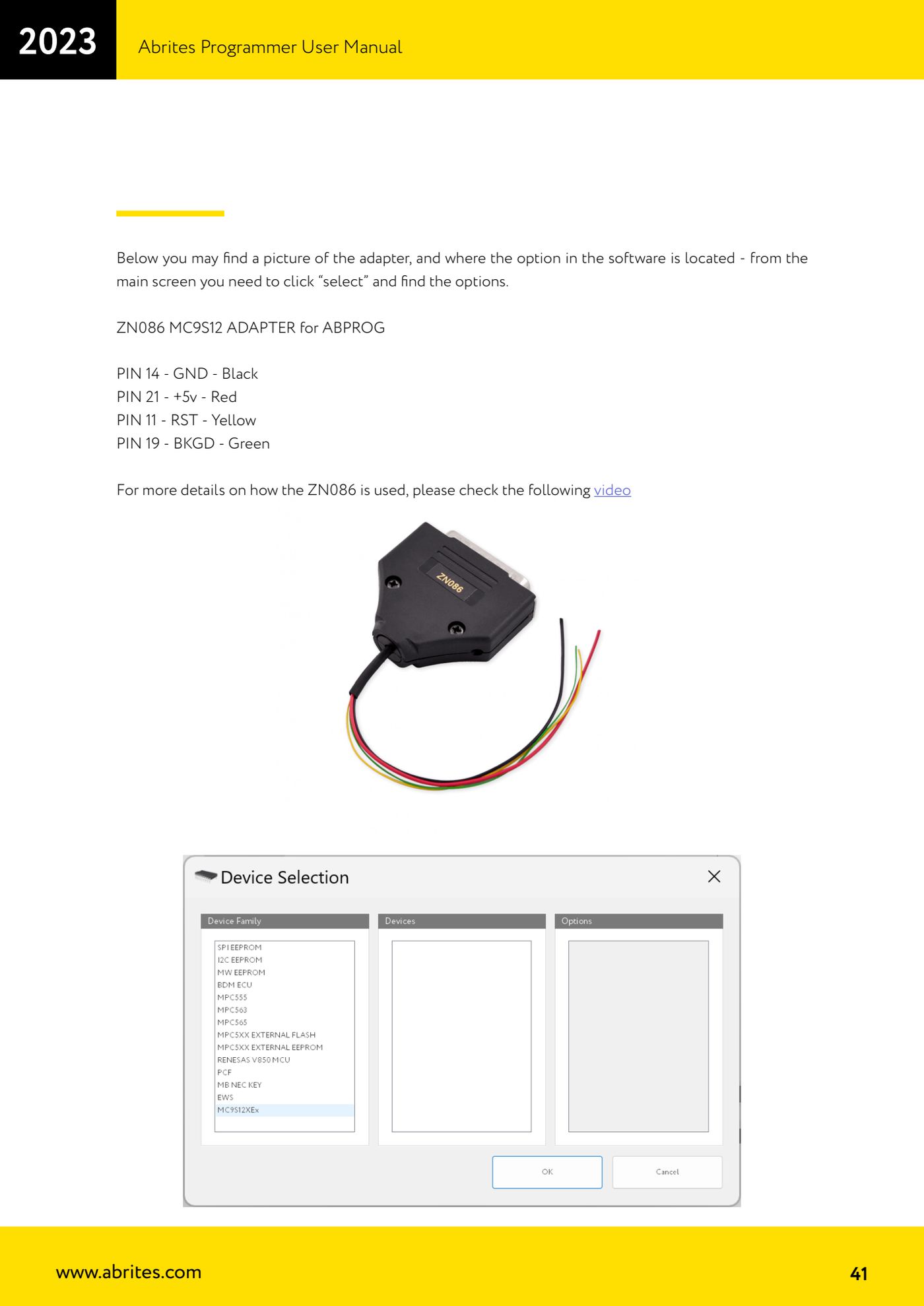

3. Повдигни пин RST и запои ZN086 на четири точки върху платката, една от които е именно повдигнатият пин. Справка за цветовете на адаптера: GND черен проводник (PIN 14 на DB25), +5V червен проводник (PIN 21), RST жълт проводник (PIN 11), BKGD зелен проводник (PIN 19).
4. Свържи ZN086 към ABPROG ZN045, ZN045 към AVDI и AVDI към лаптопа.
5. Стартирай софтуера: можеш да използваш както версията "Upgraded", така и версията "Classic".
6. От основния екран натисни "Select" и потърси позициите MC9S12XEx за четене и запис на EEPROM, PFlash и DFlash на MCU.
7. Първо прочети PFlash и EEPROM на донорския модул и ги запази на компютъра със "Save".
8. Подготви по същия начин платката на резервния модул (повдигнат пин RST и ZN086, запоен на четирите точки).
9. Зареди запазените файлове с "Load" и ги програмирай върху платката на резервния модул.
10. Монтирай клонирания модул на автомобила: операцията отнема няколко минути и ти позволява да адаптираш резервния модул към автомобила.
